气候中心用框架式空气预热换热装置

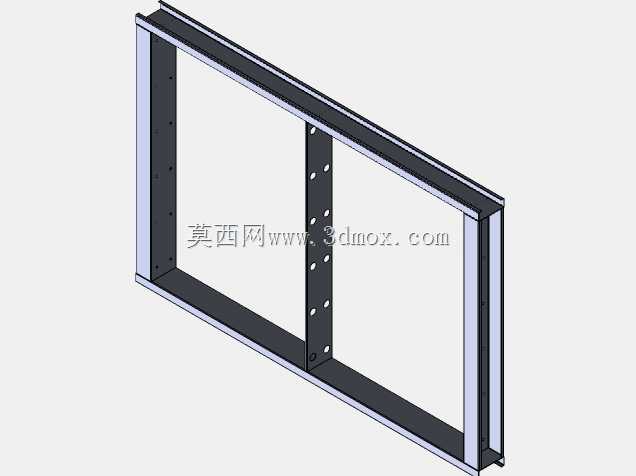

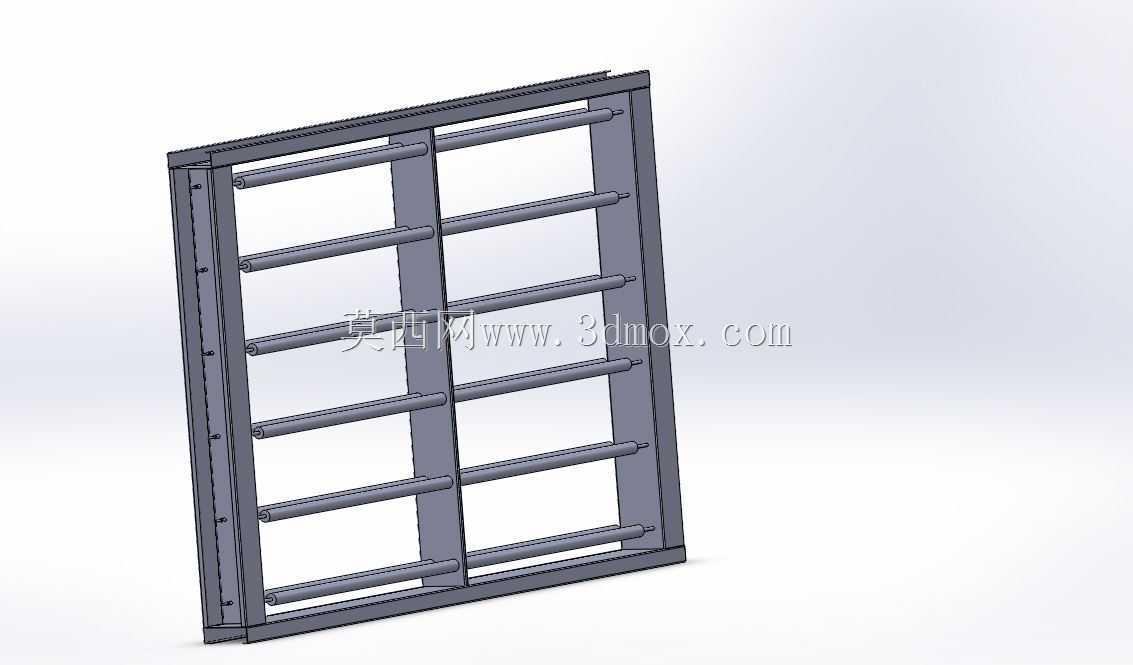

　　在气候中心的空气处理系统中，这类框架式空气预热装置承担着进风预调温的核心作用，主要用于对进入系统的外界空气进行前置加热，缩小进气与目标工况的温差，降低后续温控单元的负荷，保障气候模拟环境的温场稳定性。从结构设计来看，整体采用矩形钢制框架作为承载主体，框架通过型材拼焊成型，边框预留了标准安装孔位，可直接与通风风道的法兰面对接，安装时无需额外制作适配支架，能直接嵌入现有风道系统，安装边界与常规矩形风道的接口尺寸匹配度高，适配多数工业通风系统的安装空间要求。框架内部设置多组平行排布的换热管排，管排通过中间的竖向支撑梁做分层固定，每根换热管两端都与框架侧边的集流腔连通，换热介质可从侧边接口进入，在管内循环流动过程中，

　　与横向掠过管外的空气完成热量交换。设计过程中特意将管排做等间距排布，既保证了空气流通的截面积足够，避免风阻过大增加风机功耗，也让空气与换热管的接触时长控制在合理区间，兼顾换热效率与通风阻力的平衡。框架的竖向支撑梁做了加厚处理，不仅能固定换热管的位置，避免设备运行过程中因气流冲击产生管排振动，也能提升整体框架的结构强度，在吊装、运输及长期运行过程中不会出现框架变形问题。侧边的集流腔采用可拆卸式盖板设计，后期维护时可拆开盖板对单根换热管进行检修或更换，无需整体拆解设备，降低运维难度。这类预热装置没有多余的外置结构，整体外形规整，在风道系统中占用的轴向空间较小，适合在空间紧凑的空气处理段布置，实际运行时可根据进气温度调整换热介质的流量，实现预热温度的灵活调节，适配不同季节、不同工况下的空气预热需求，保障进入气候中心的空气温度稳定在设定区间内，避免因进气温度波动影响气候模拟的精度。
