便携单轮木屑颗粒转运手推车结构设计

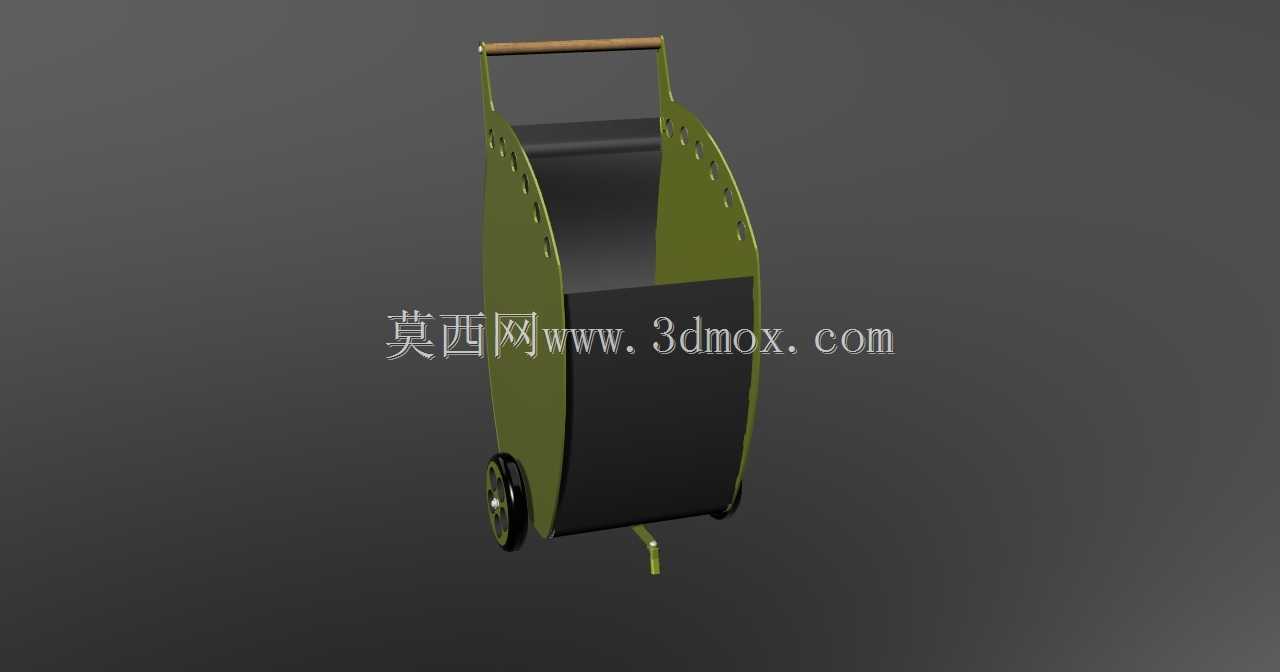

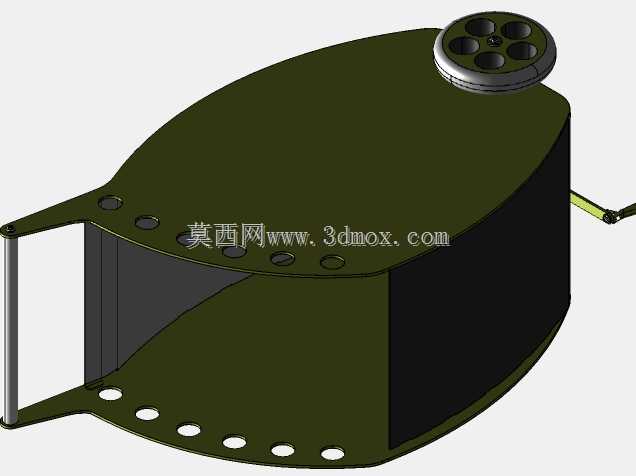

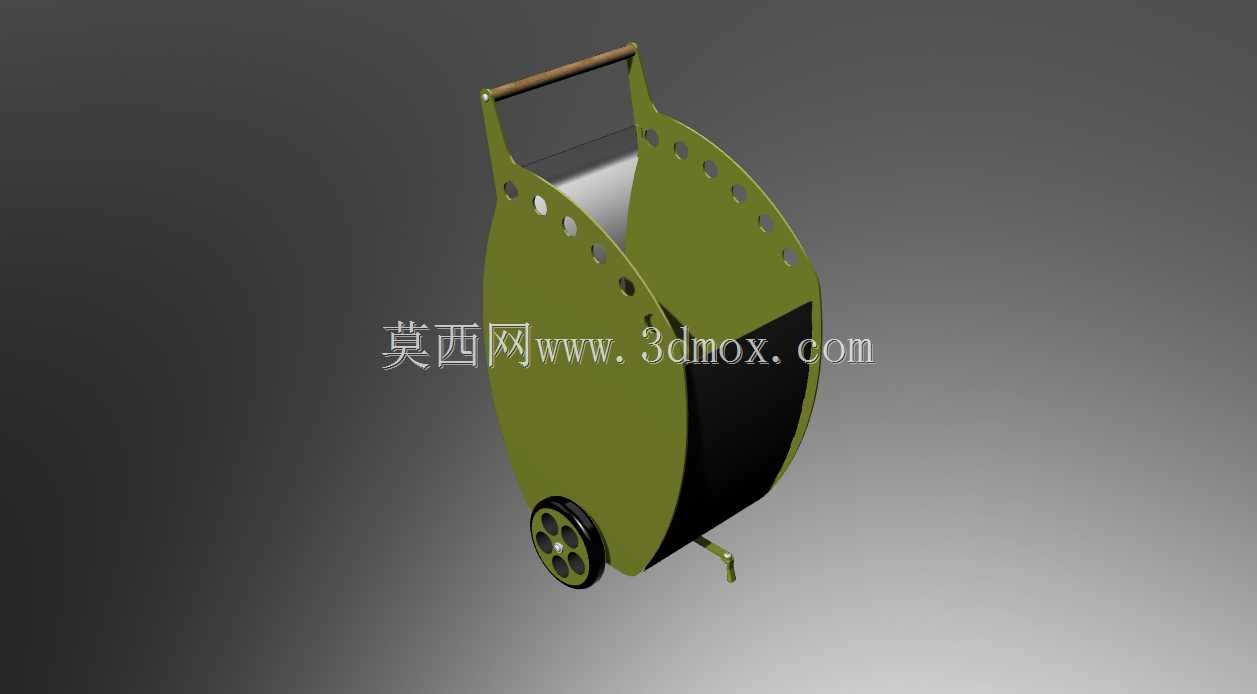

这款单轮手推车主要面向木工加工车间、小型生物质颗粒生产站点的散料短距离转运场景，针对木屑、木糠、小型木质颗粒这类密度低、易洒落的散状物料设计，解决常规平板推车转运散料时易撒漏、窄通道通行不便的痛点。从实际使用场景出发，这类手推车常需要在设备间隙、堆料区狭窄通道内穿行，因此整体采用窄幅立式布局，单侧单轮搭配底部小支撑脚的结构，停放时可依靠支撑脚与单轮形成三点稳定支撑，推行时仅需握持顶部扶手控制方向，转向半径极小，可在宽度不足八十厘米的通道内完成转向操作，适配多数小型木工车间的通道布局。料仓部分采用半封闭弧面结构，两侧护板为橄榄形流线造型，护板上开设的阵列圆孔并非装饰结构，一方面可降低整车自重，另一方面在转运带一定湿度的木屑时，可通过孔洞实现少量通风，避免物料长时间闷在仓内结块，同时孔洞可作为捆扎绑带的固定位，当装载量超过料仓上沿时，可穿过孔洞绑定弹力绳，防止物料在推行颠簸时洒落。顶部扶手采用圆管弯折结构，握持位置做了防滑适配，扶手高度设置在普通人腰部位置，推行时无需过度弯腰，降低长时间转运的劳动强度。单轮采用带轮毂加强的实心轮结构，适配车间内不平整的水泥地面、木屑堆积地面，轮组安装位置靠近整车重心垂线下方，装载物料后大部分重量由轮组承载，操作人员仅需施加少量力即可维持平衡、控制行进方向，相比双轮推车更适合在有坡度的车间地面、临时搭建的作业区域使用。设计过程中重点控制了整车的外轮廓边界，整体宽度控制在四十厘米以内，长度方向不含支撑脚不超过六十厘米，可直接推入多数木工设备的出料口下方接料，无需额外转接料斗，减少物料二次转倒的扬尘与洒落问题。料仓内侧做了光滑弧面过渡，没有直角死角，倒料时仅需向前倾斜扶手，物料即可顺着弧面完全滑出，不会在仓内残留积料，日常清理仅需用压缩空气吹扫即可完成维护。两侧护板与料仓主体采用螺栓拼接结构，若局部护板出现磕碰变形，可单独拆卸更换，无需整体报废，降低使用过程中的维护成本。支撑脚采用小尺寸金属弯折件，端部做了圆角处理，停放时不会刮划车间环氧地坪，同时支撑脚高度经过匹配，停放时整车向后倾斜角度控制在十五度以内，既保证停放稳定，又不会因倾斜角度过大导致物料从仓口滑出。
