L型转角建筑外立面玻璃幕墙结构设计

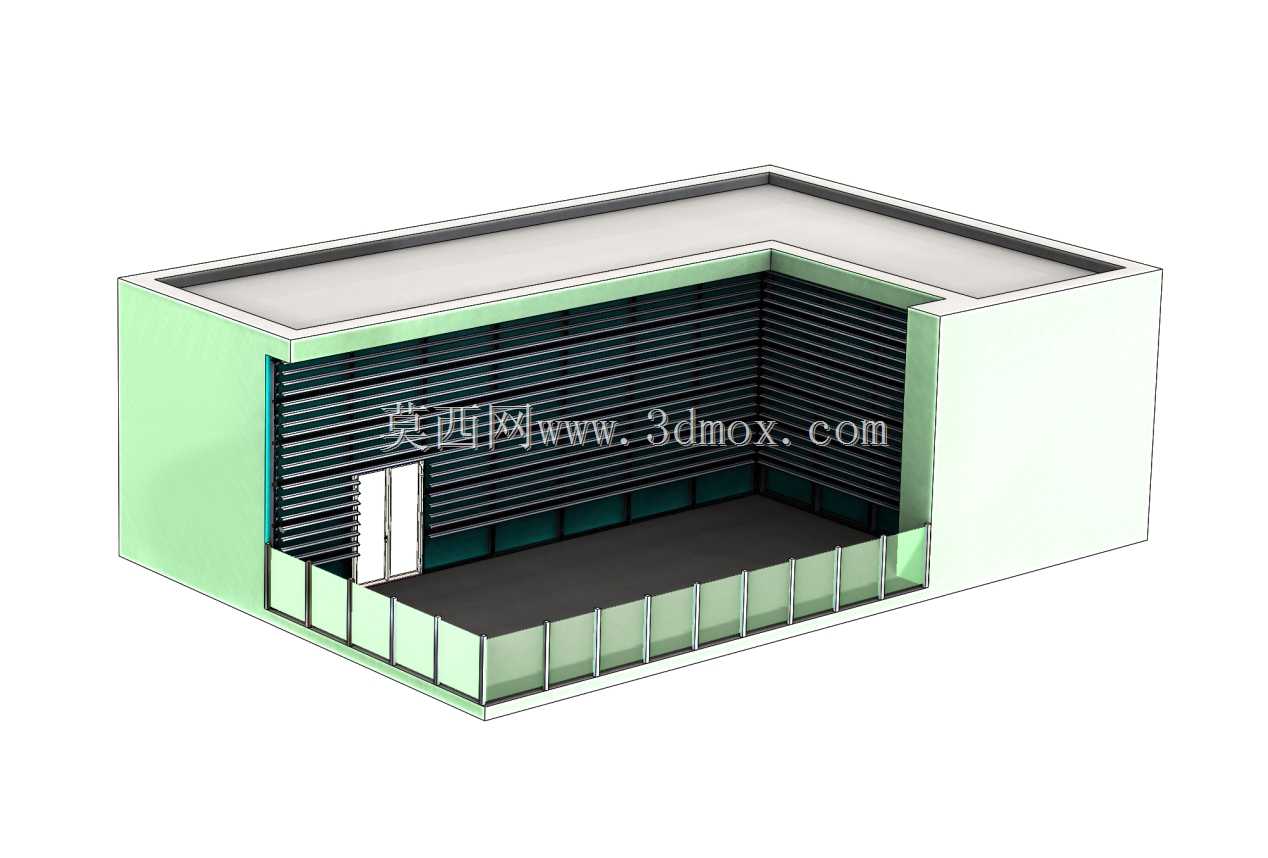

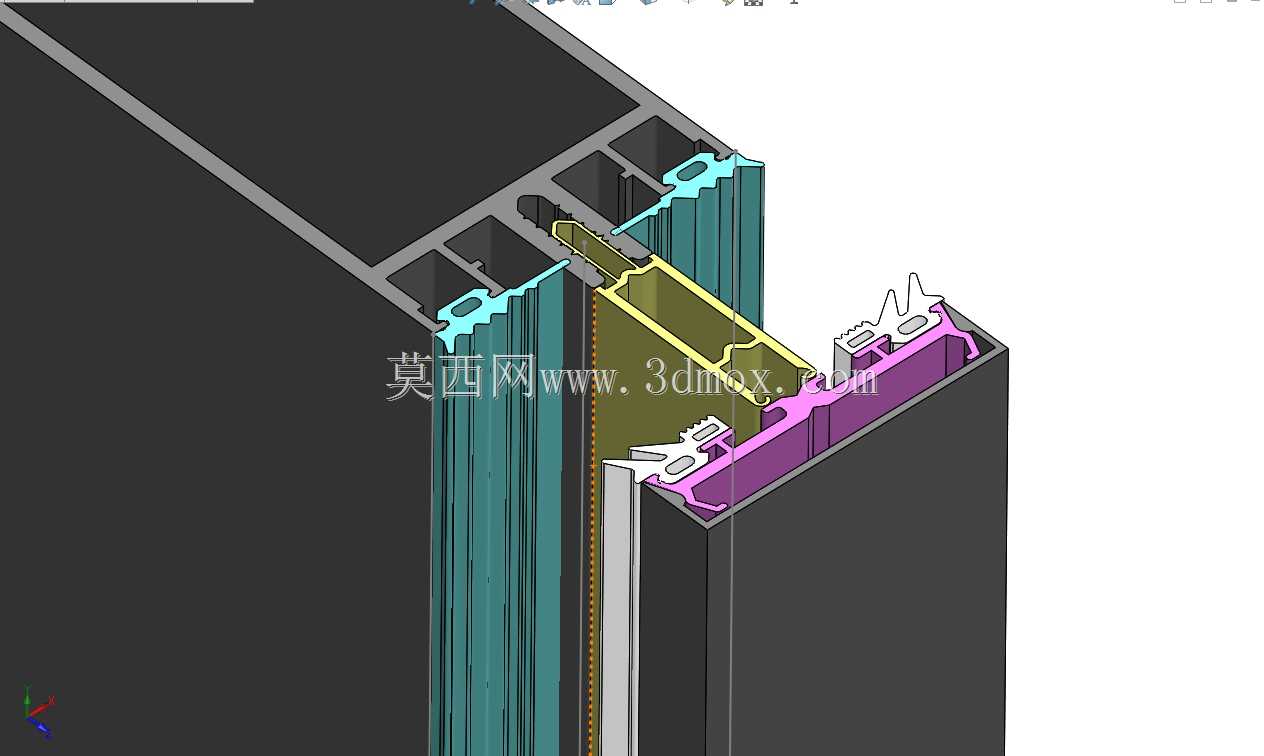

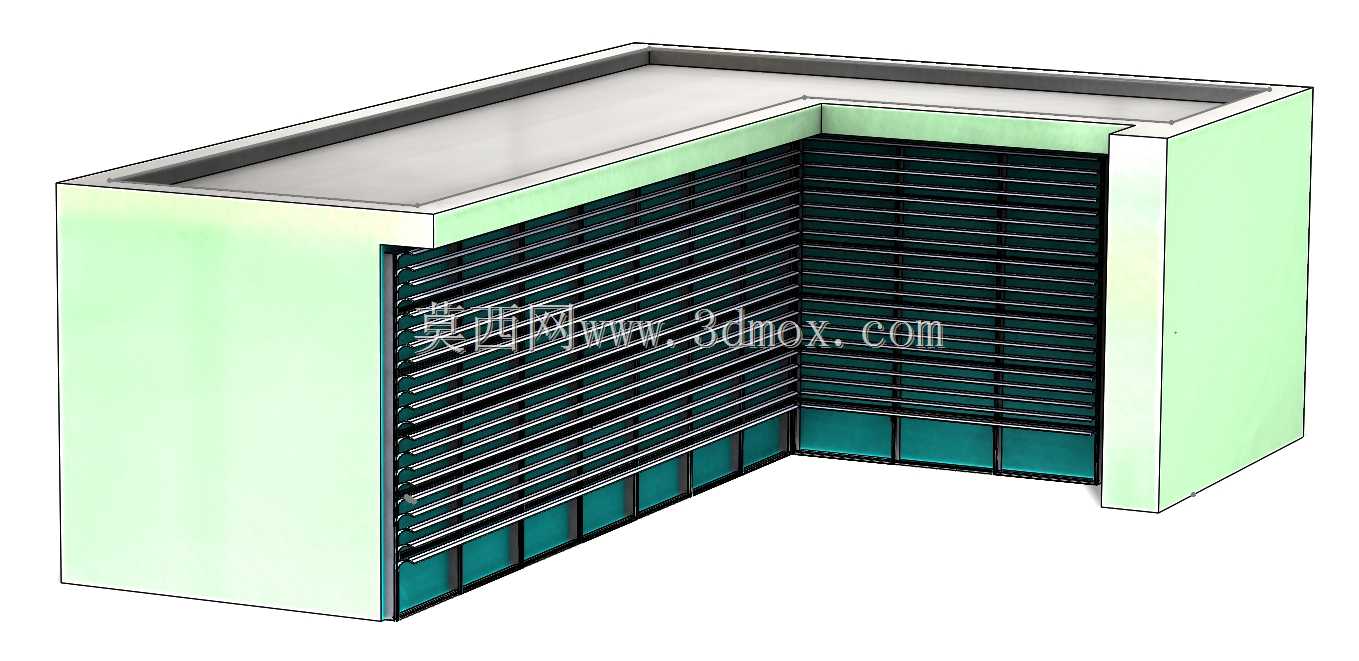

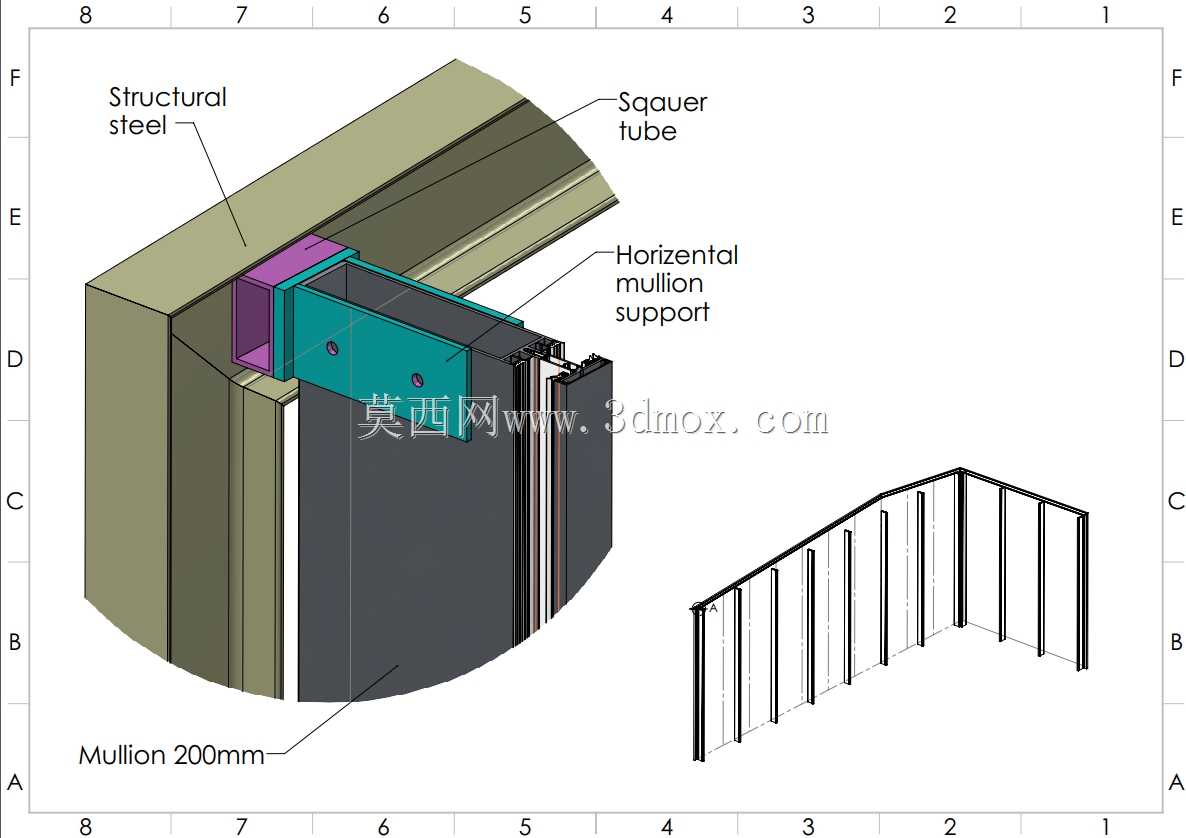

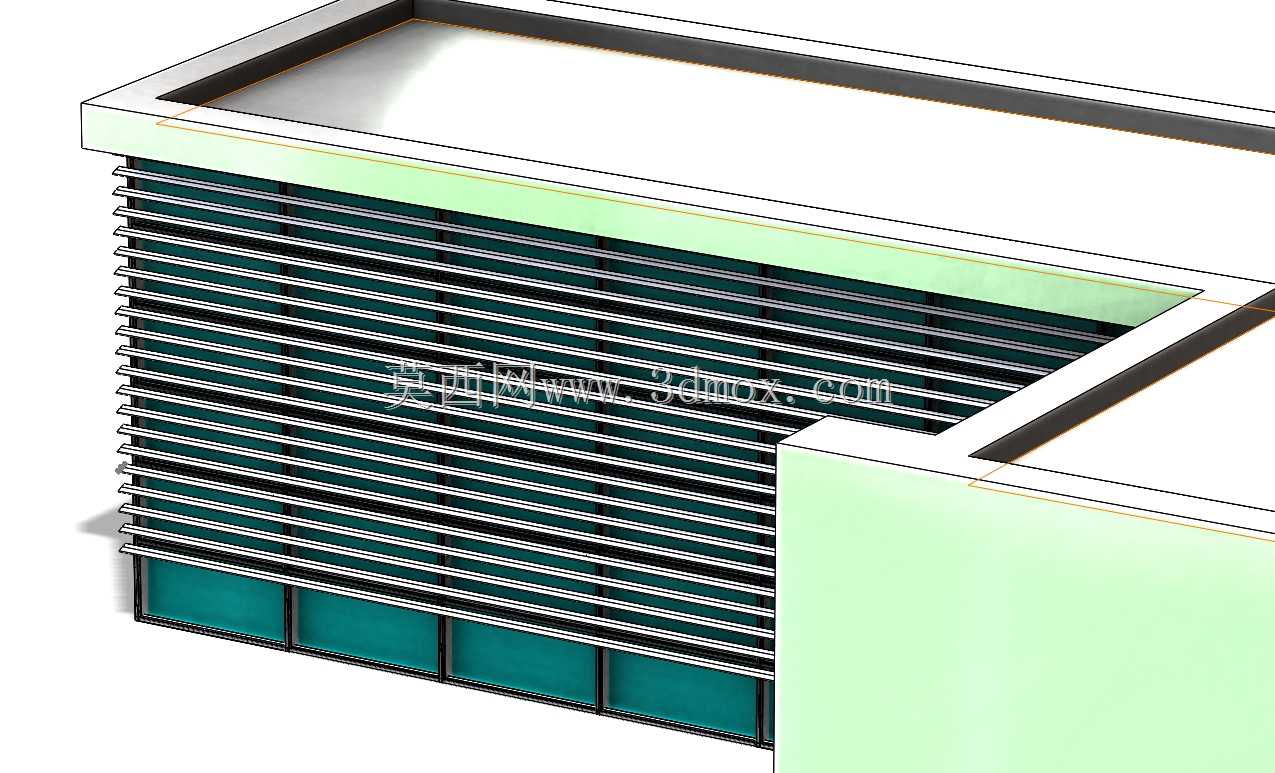

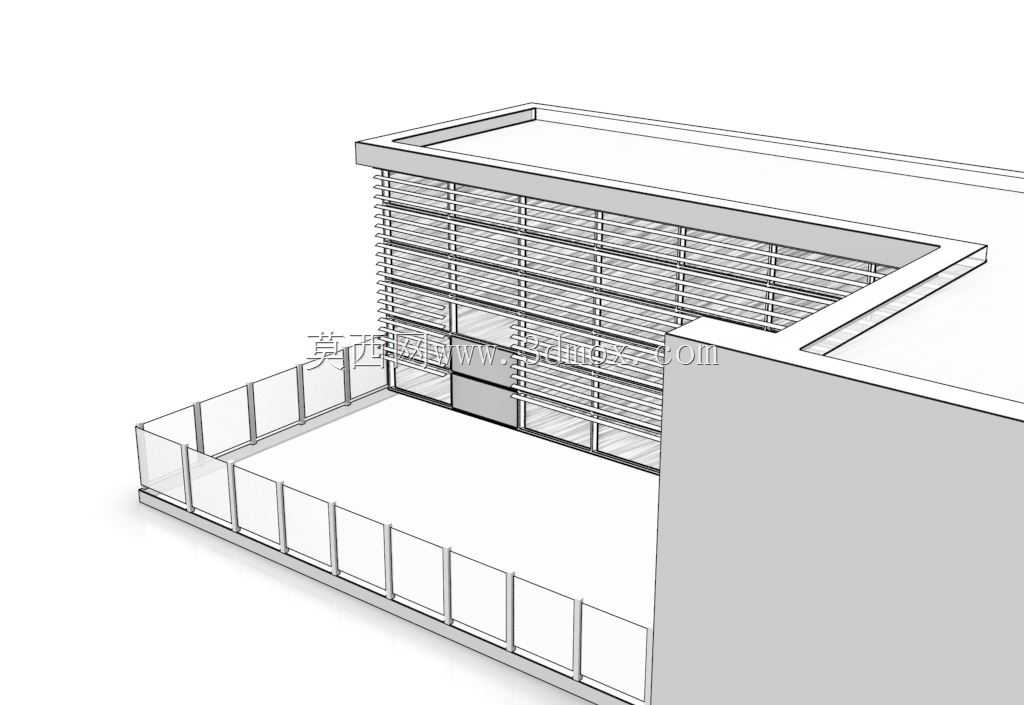

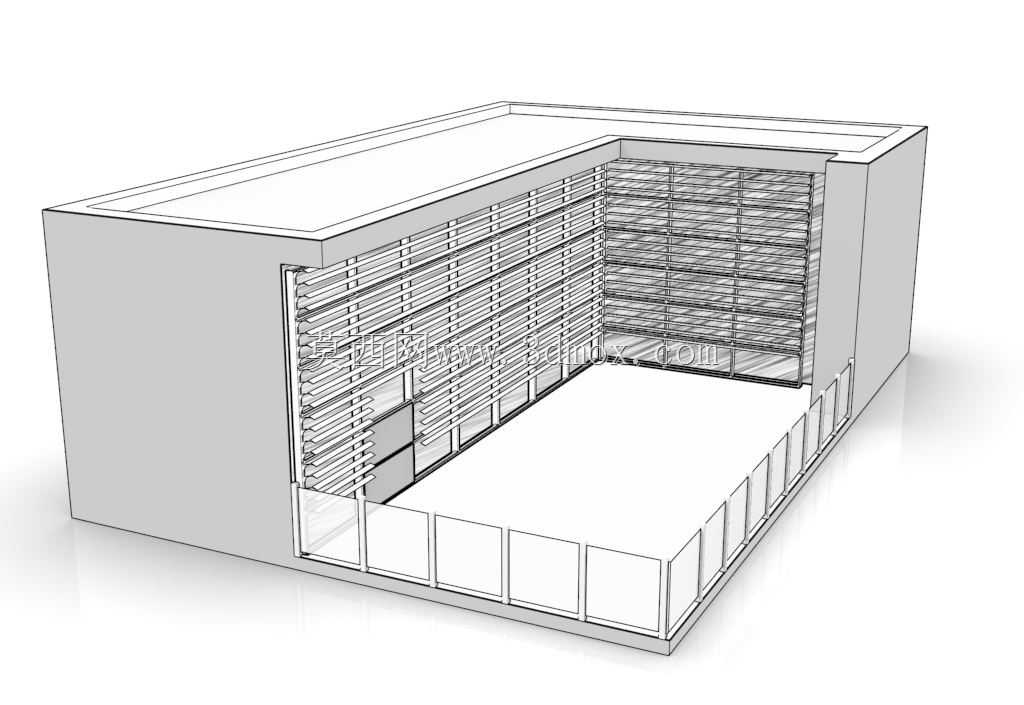

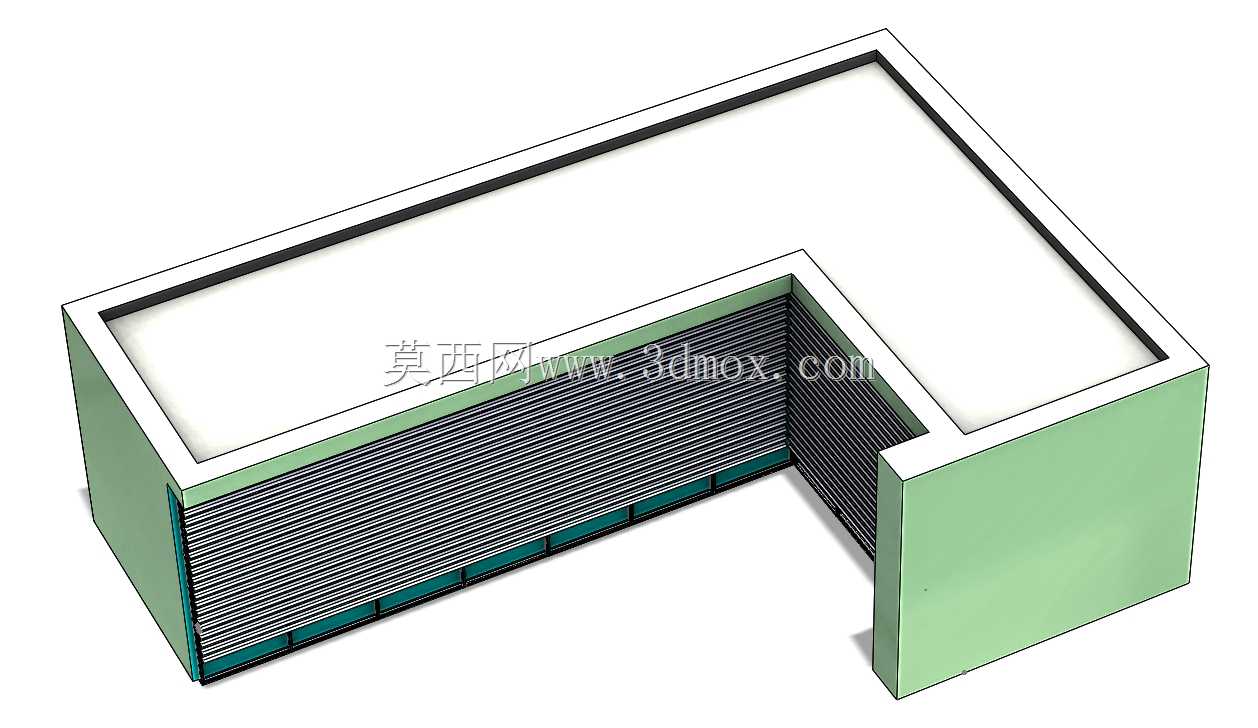

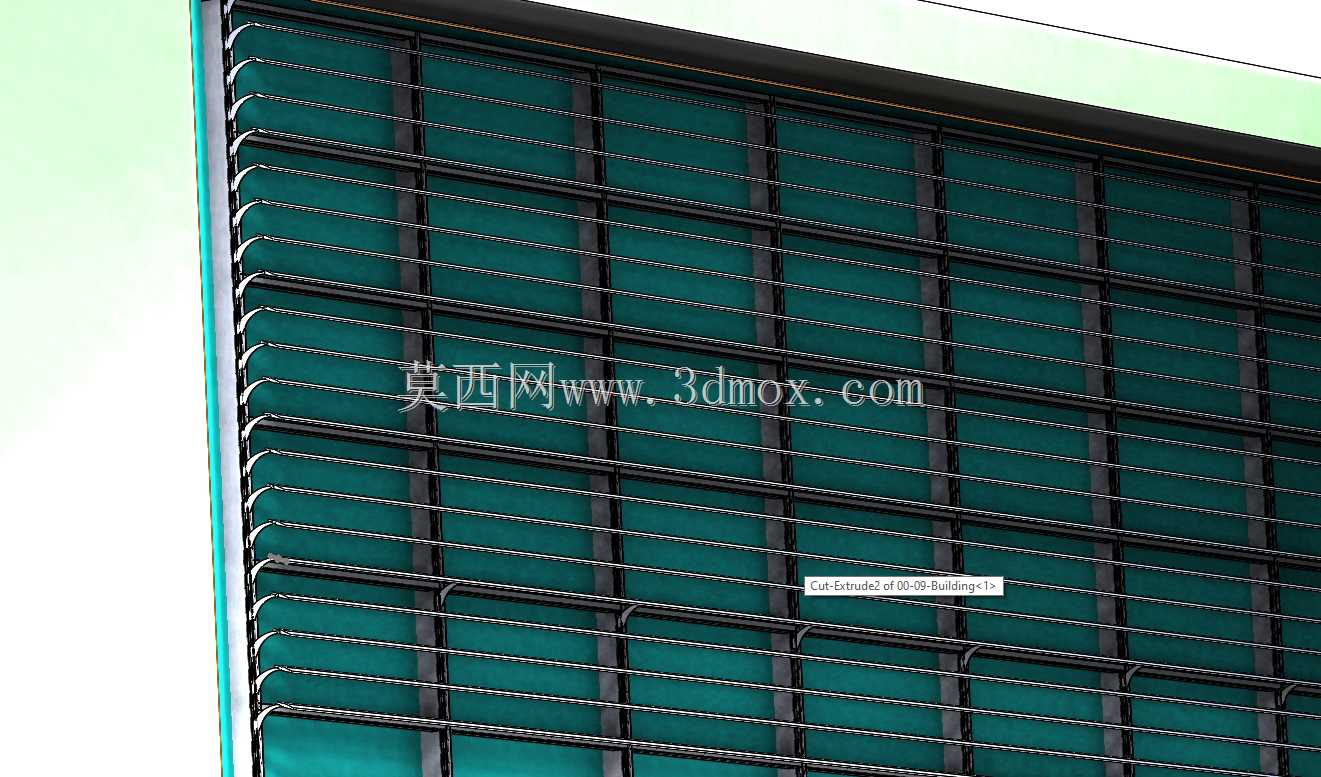

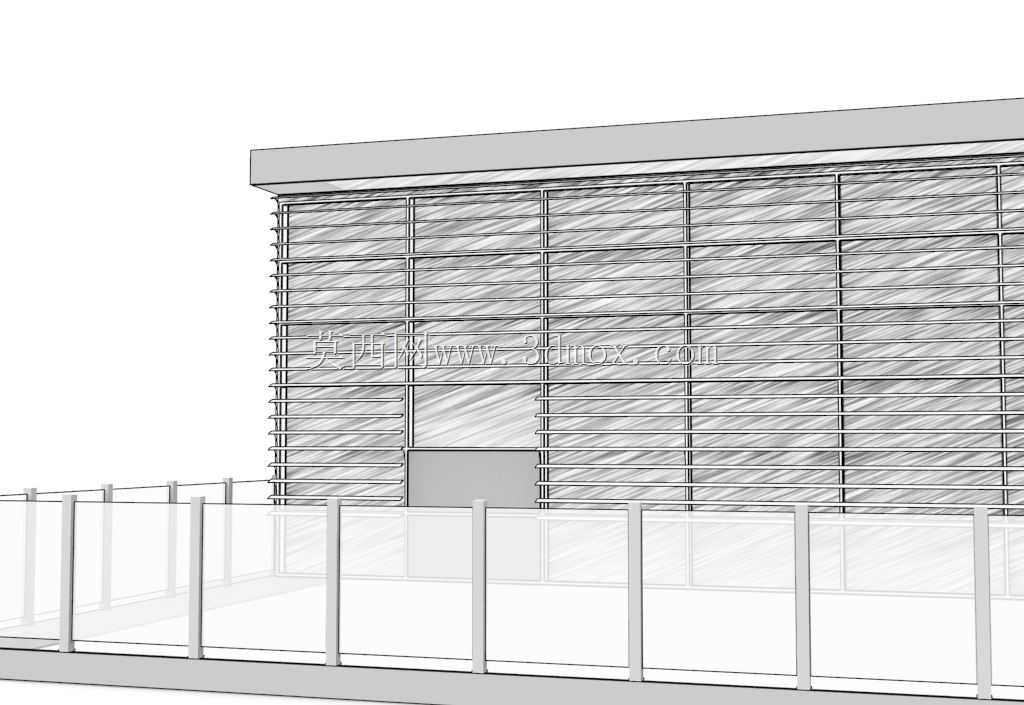

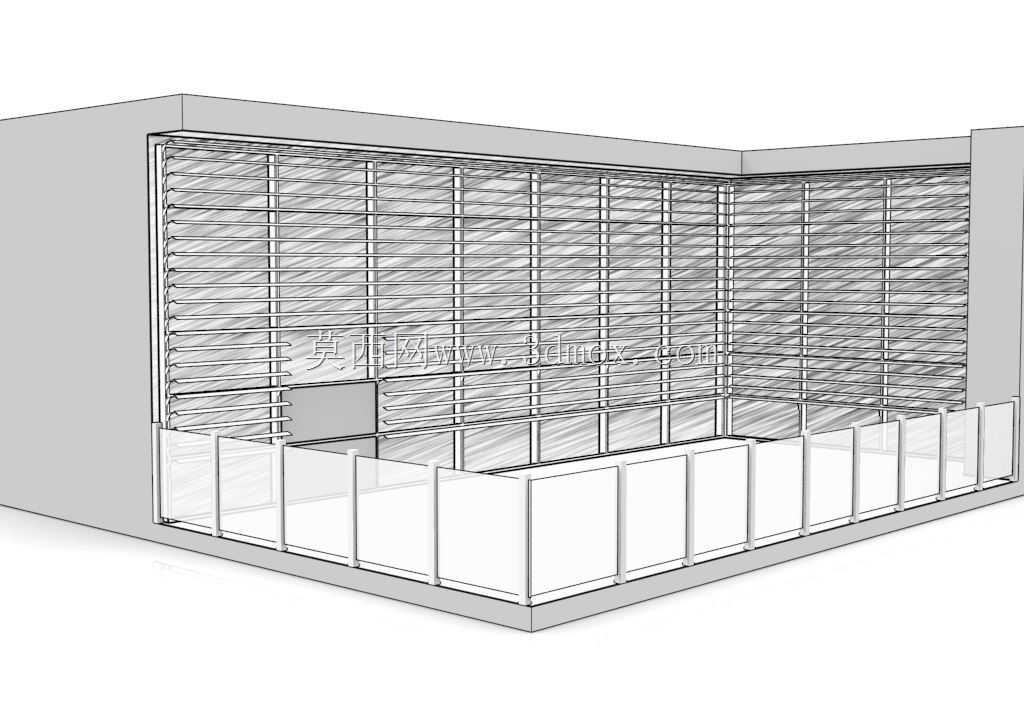

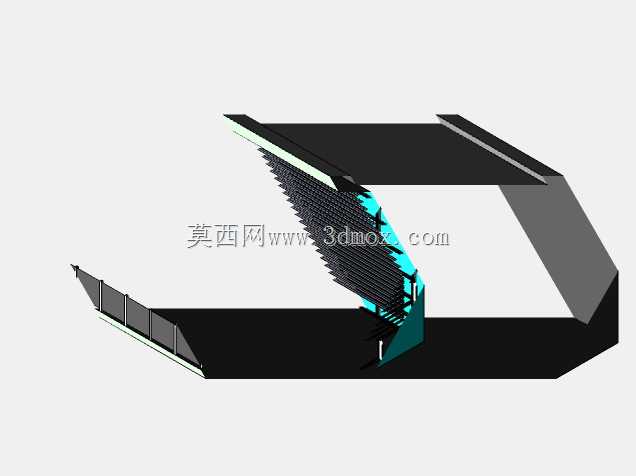

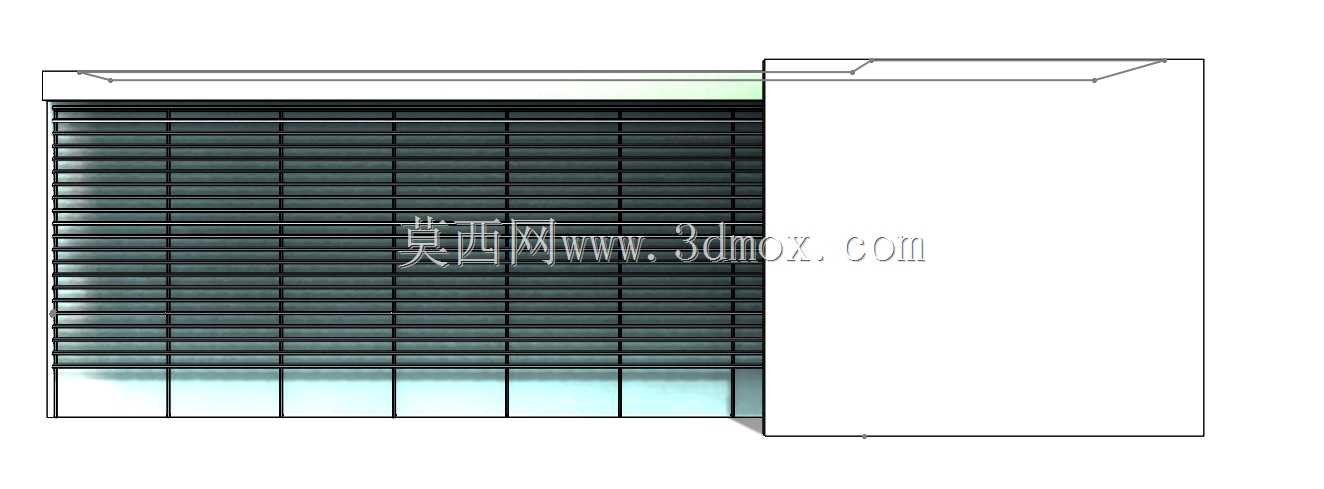

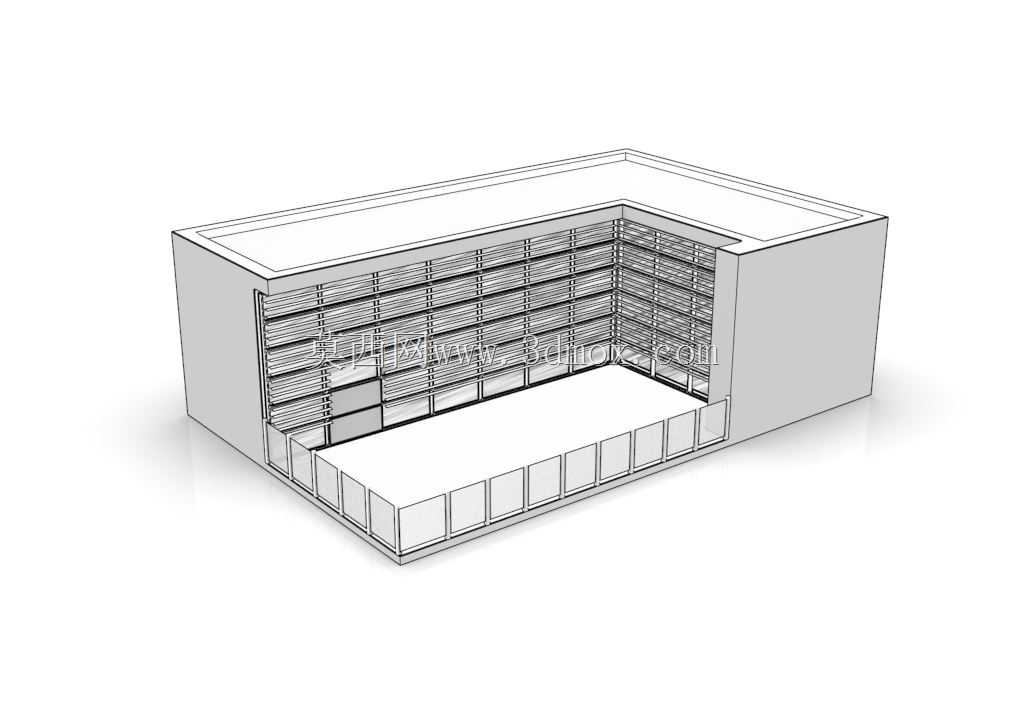

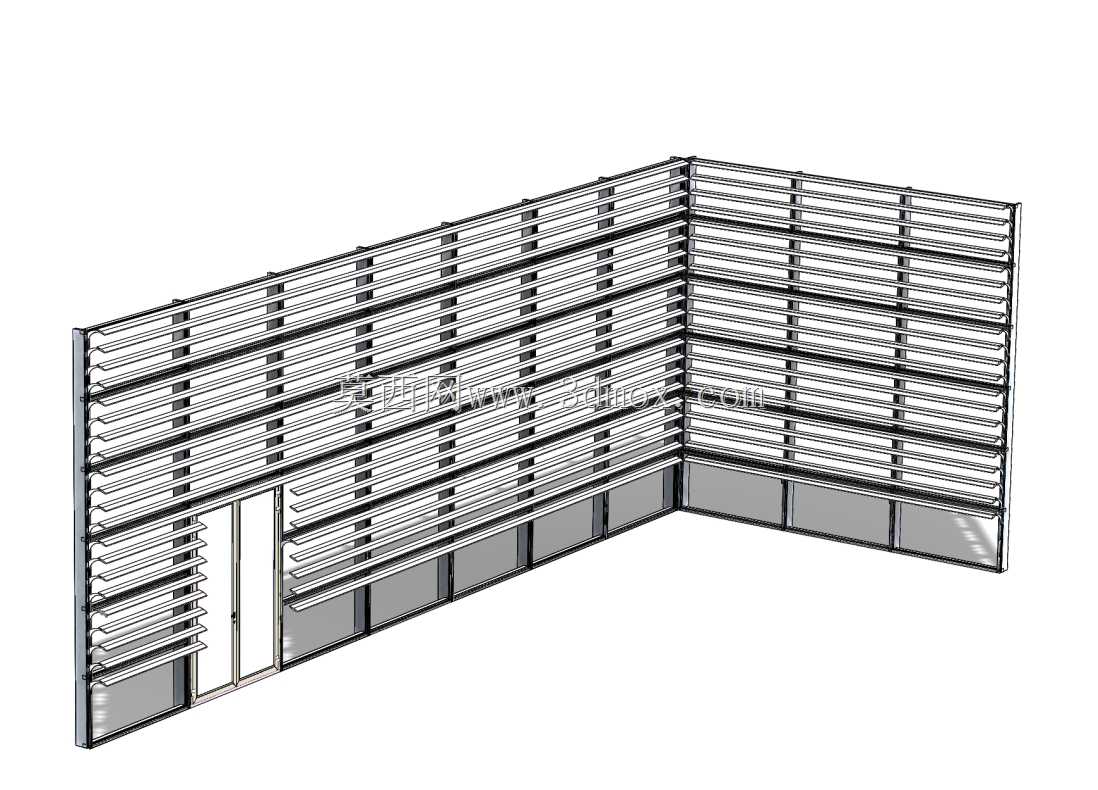

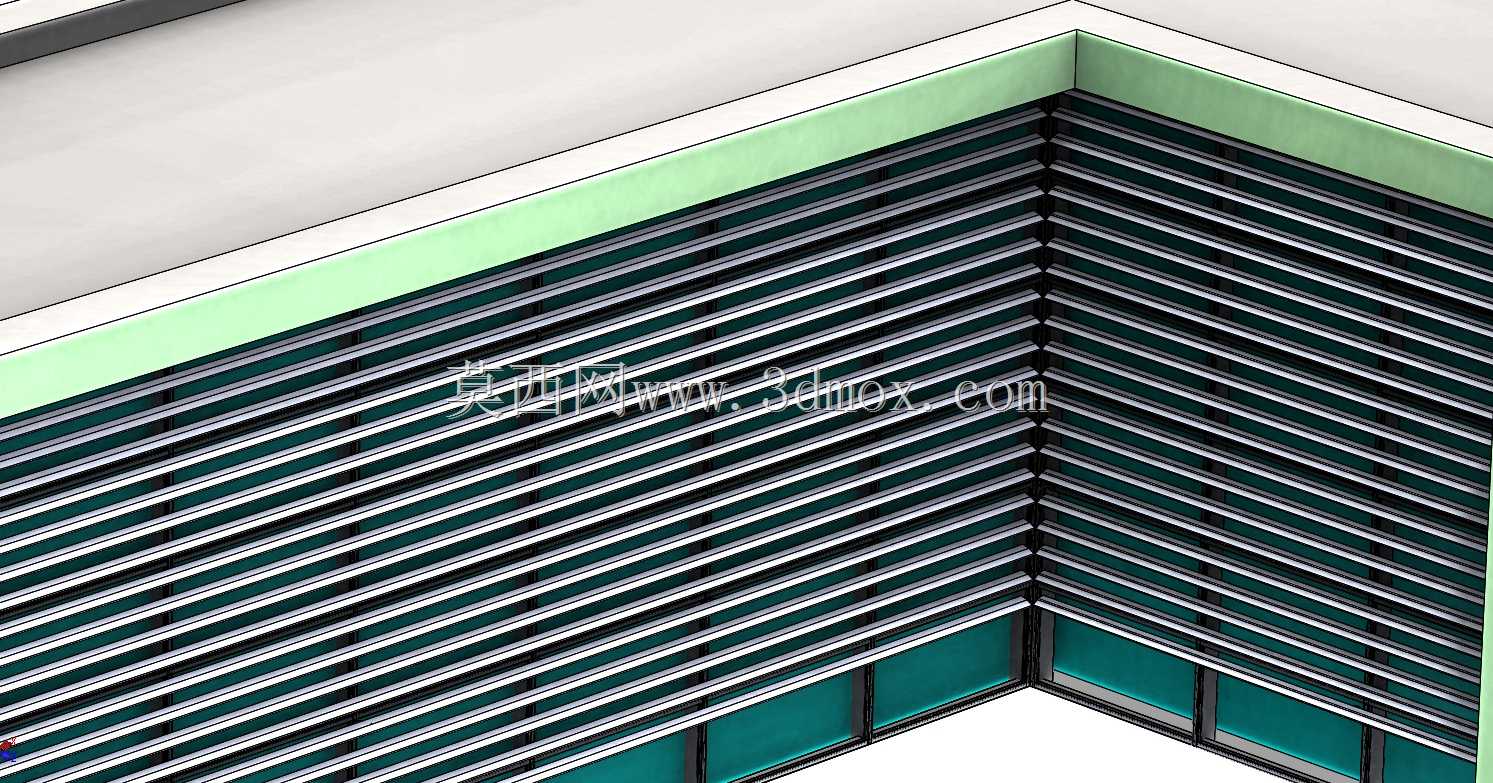

这款L型转角布局的幕墙结构，主要适配商业综合体、产业园区办公楼、临街底商这类需要大面采光与现代外立面效果的建筑场景，作为建筑外围护结构承担采光、遮风挡雨、隔热隔声、外立面装饰的核心作用，区别于传统砌筑外墙，这类幕墙的自重更轻，能有效降低建筑主体结构的荷载负担，同时通透的玻璃材质可以最大化引入自然光线，减少室内日间照明能耗。从设计逻辑来看，这款模型采用隐框式框架排布思路，转角处做了45度拼接收口处理，避免立柱外露破坏外立面的整体流畅感，上下层横向框架做了等距分格，单块玻璃的分格尺寸控制在常规幕墙玻璃的加工运输范围内，不需要定制超规格板材，能有效控制材料采购与现场安装成本。下部裙楼区域采用了小尺寸分格的面板排布，对应室内底商的橱窗展示需求，既保证了展示面的通透度，又通过密集的横向竖向龙骨提升了下部围护结构的抗冲击性能，适配临街区域人流密集的使用场景。安装边界方面，这款幕墙的框架立柱预设了与建筑主体结构预埋件连接的转接件安装位，立柱与主体结构之间预留了20-30mm的调节间隙，可消化主体结构施工带来的尺寸偏差，横向龙骨与立柱之间采用浮动连接结构，可适配温度变化带来的材料热胀冷缩变形，避免长期使用后出现框架挤压变形、玻璃开裂的问题。模型完整还原了转角处的龙骨衔接结构，包括立柱的拼接节点、横向龙骨的避让结构、玻璃面板的打胶预留槽口，结构设计人员可以直接参考节点排布调整分格尺寸，适配不同层高、不同面宽的建筑外立面需求，现场安装时可按照从转角向两侧延伸的顺序排布龙骨，先固定转角处的基准立柱，再依次安装横向龙骨与玻璃面板，能有效控制安装累计误差，保证外立面的平整度与拼缝均匀度。
