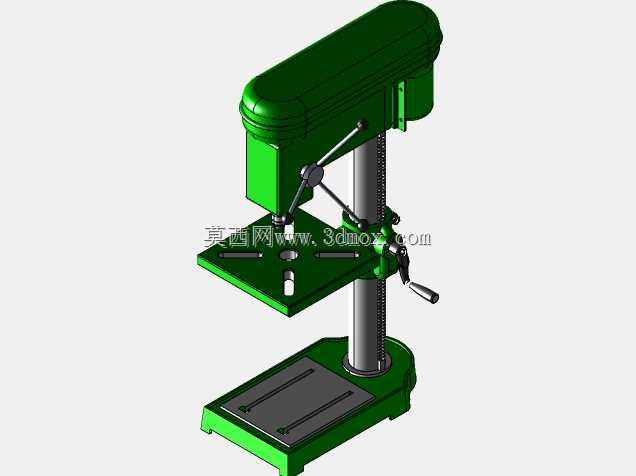

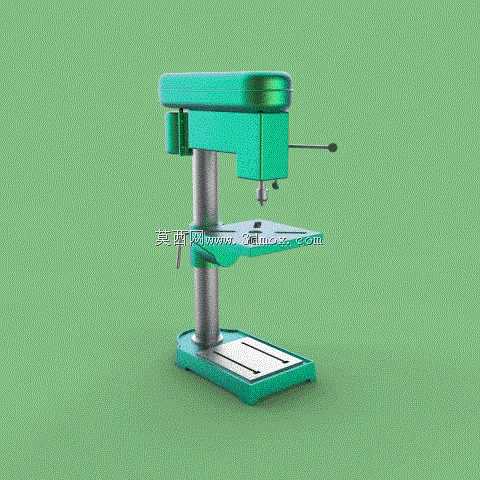

工业级立式台式钻床结构设计

车间里小型零件钻孔工序常遇到的问题，大多来自普通台钻立柱刚性不足导致的孔位偏斜，这款台式钻床的结构设计刚好针对性解决了这类现场痛点。底座采用加宽加厚的铸铁式承托结构，台面预留的T型槽排布避开了钻孔落屑的堆积路径，日常加工时铁屑不会卡在装夹缝隙里，清理时不用频繁拆卸工装夹具。立柱和机头的配合面做了加长导向段，不是常见的短套滑动结构，下压进给时的径向窜动量能控制在极小范围内，就算是钻削0.1mm公差的小孔，也不会因为机头晃动出现孔壁拉花的问题。工作台的升降锁紧机构做了偏心快锁设计，不用反复拧动手轮锁紧，调整加工高度时单手就能操作，锁紧后不会因为钻削震动出现工作台下滑的情况，批量加工同高度零件时能省不少反复校准的时间。进给手柄的力臂长度经过适配调整，普通人单手操作就能达到合适的进给力，不会因为力臂太短导致进给吃力，也不会因为力臂过长出现进给过量崩断钻头的情况。机头侧面的皮带轮护罩做了快拆卡扣结构，更换皮带调整转速时不用拧动多颗螺丝，日常维护的效率能提升不少。底座的地脚安装孔位做了沉头设计，设备固定在车间地面或者工作台面上时，螺栓头不会突出刮伤工件或者划伤操作人员。主轴的防尘结构做了双层密封，钻削铸铁这类产生粉尘的材料时，粉尘不会进入主轴轴承内部，能大幅延长主轴的维护周期，不用频繁拆开更换润滑脂。工作台面的边缘做了挡屑边，钻削时的切削液不会顺着台面流到地面，能保持工位周边的整洁，也减少了切削液的浪费。这款结构设计没有多余的花哨功能，每一处改动都对应着车间实际加工里遇到的具体问题，不管是小批量的零件加工，还是实训教学里的钻孔工序演示，都能适配对应的使用需求，不会出现功能冗余或者结构强度不足的问题。
