六自由度并联斯图尔特运动平台结构设计

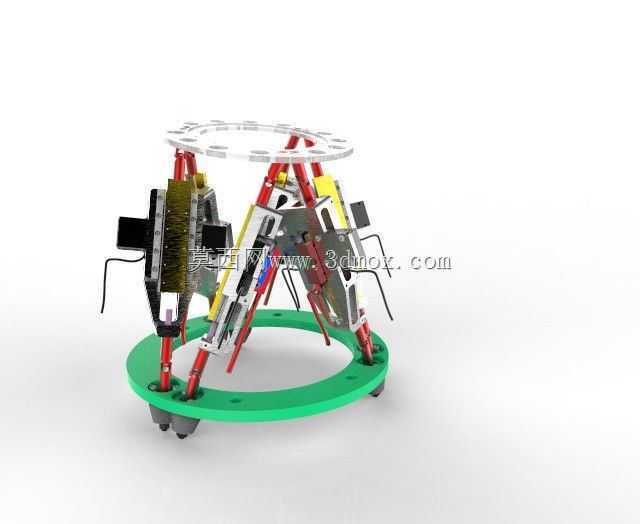

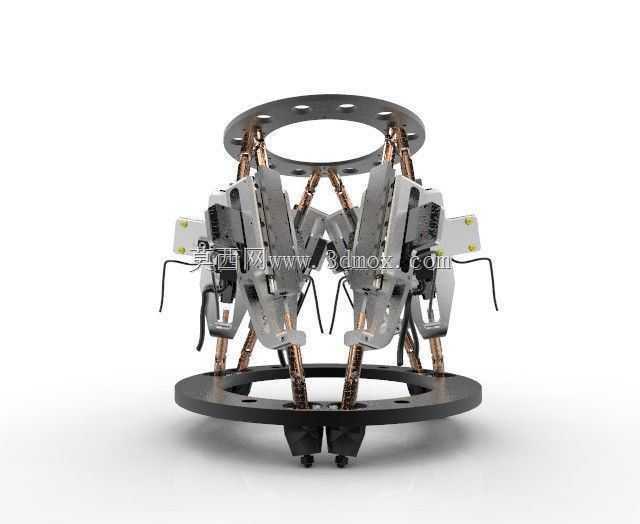

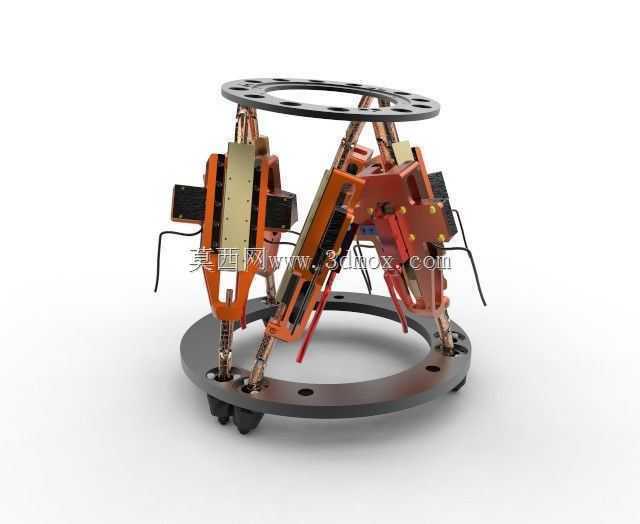

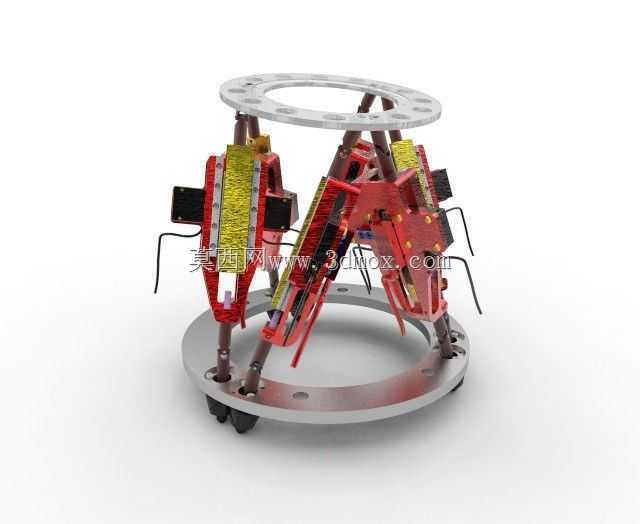

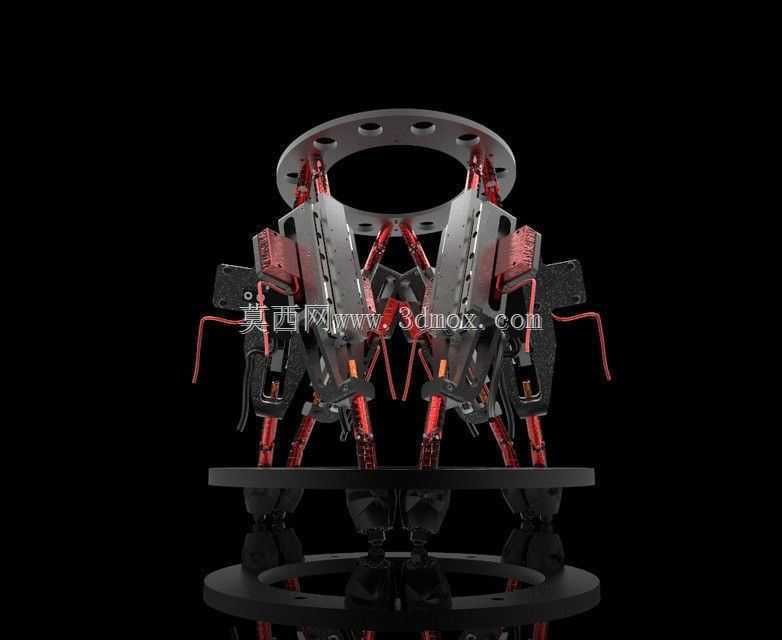

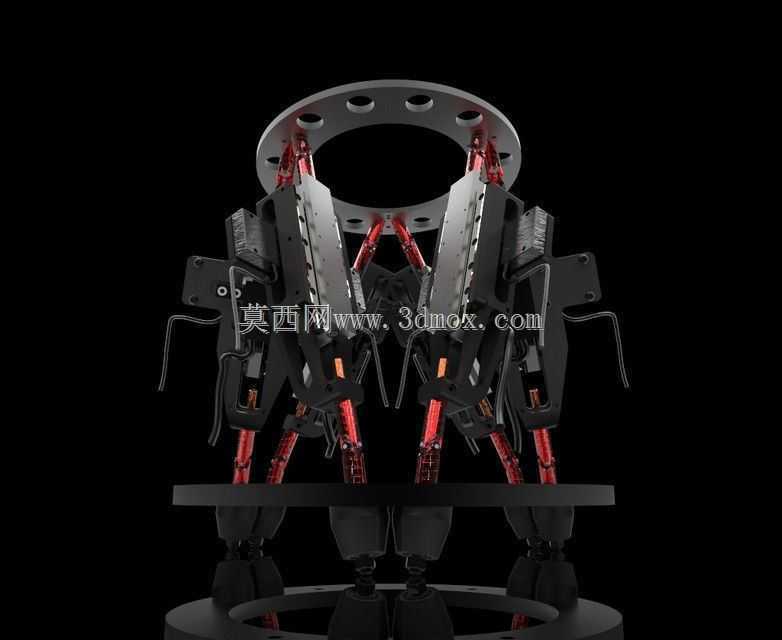

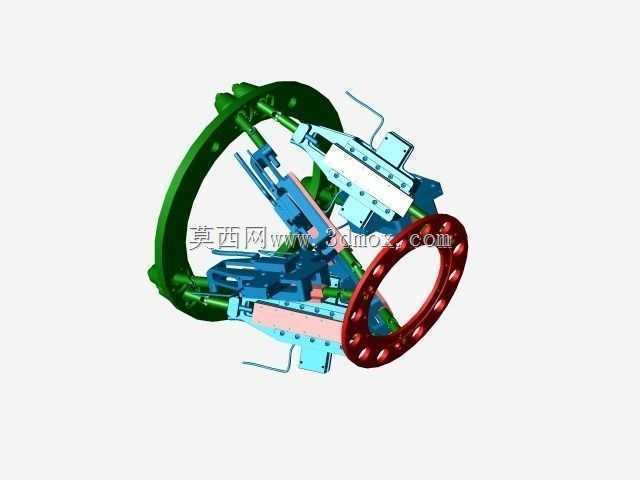

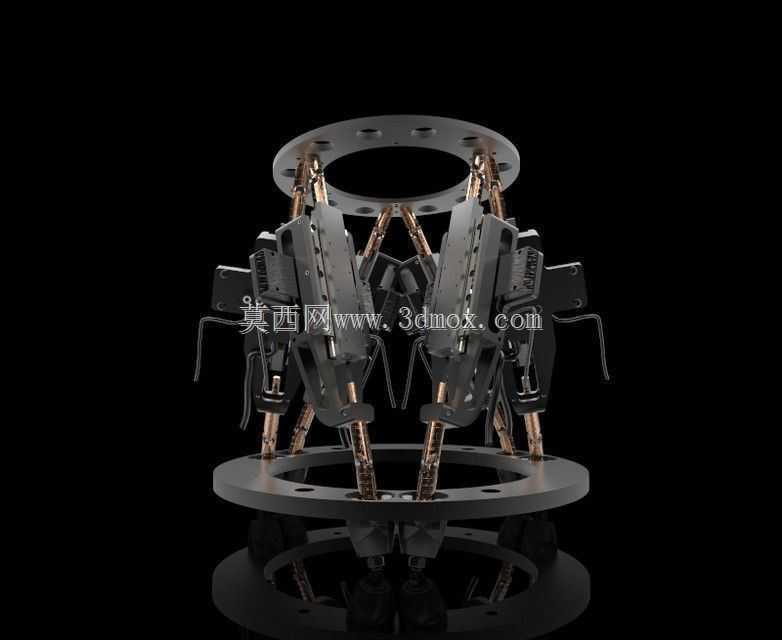

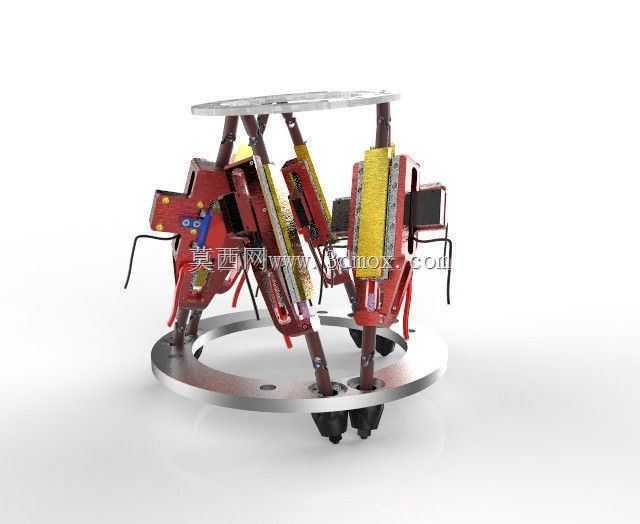

　　这套并联构型的运动执行机构，核心采用六组线性执行器对称分布的经典布局，上下两端分别通过万向铰或球铰连接定平台与动平台，区别于串联机械臂的悬臂式受力结构，整体承载刚度更高、动态响应速度更快，末端位姿重复定位精度可达到微米级区间，在多类工业场景中承担核心运动执行功能。从实际落地场景来看，这类平台最早应用于飞行模拟器的运动体感复现，通过六个支腿的协同伸缩，可精准模拟飞行器起降、爬升、转向、颠簸过程中的六维运动加速度，为飞行员训练提供接近真实的体感反馈，避免真机训练的高成本与高风险；在车辆工程测试领域，可搭载整车或底盘总成，复现不同等级路面的颠簸、侧倾、俯仰工况，完成悬架系统疲劳测试、车载零部件可靠性验证，

　　无需搭建长距离测试跑道即可覆盖绝大多数道路模拟需求；在精密加工与光学检测场景，小尺寸高刚度版本的该类平台可作为精密调整台，承载光学镜片、加工工件完成纳米级的位姿微调，补偿加工或检测过程中的安装误差、振动偏移，满足高精度制造的对位需求；此外在娱乐体感设备、海浪补偿平台、航天器对接模拟试验中，这类六自由度并联平台也有大量成熟应用。从功能特性来看，六个支腿的伸缩量通过运动学正逆解算法实时解算，可实现动平台在X、Y、Z三个线性轴的平移运动，以及绕三个轴的俯仰、滚转、偏航旋转运动，也就是常说的六自由度全位姿调整，不存在串联机构的误差累积问题，负载自重比远高于同负载等级的串联机械臂，结构稳定性更强，即使单一支腿出现受力异常，

　　整体结构也不会出现瞬间垮塌，安全冗余度更高。设计过程中首先要明确应用场景的核心参数边界：如果是面向大负载运动模拟场景，定平台与动平台多采用高强度合金结构钢焊接后去应力加工，铰点分布圆直径根据负载等级可从数百毫米到数米不等，支腿采用液压驱动方案以提供足够的推拉力，铰支座需选用带自润滑衬套的重载万向铰，保证大角度摆动时无卡滞、磨损量可控；如果是面向精密对位场景，平台主体多采用铝合金或碳纤维材料降低运动惯量，支腿采用伺服电动缸搭配高精度滚珠丝杠，配合光栅尺全闭环反馈，保证微位移输出的准确性，铰点采用高精度球铰减小回程间隙。安装边界设计上，定平台需根据现场安装基础预留地脚螺栓孔位，保证安装面平面度公差控制在合理区间，

　　避免基础变形导致支腿受力偏载；动平台的安装接口需根据搭载负载的安装基准定制，预留标准螺孔或定位销孔，保证负载安装后重心尽量与平台中心轴线重合，避免偏载导致的支腿受力不均、运动精度下降。支腿的行程设计需匹配目标运动范围，避免出现运动到极限位置时铰点角度超出许用范围的问题，设计阶段需通过运动学仿真遍历所有工作位姿，校核每个铰点的摆动角度、支腿的伸缩余量，同时完成刚强度仿真，验证最大负载、最大加速度工况下各结构件的应力与变形量，确保结构安全系数满足行业规范。不同于串联机构的开链结构设计，这类并联平台的铰点位置参数直接决定整体工作空间大小与刚度分布，设计时需反复迭代上下平台铰点的分布半径、铰点夹角、支腿初始安装长度等参数，在满足目标运动行程的前提下尽量缩小整体尺寸，提升结构固有频率，避免运动过程中出现共振。支腿的导向结构需具备足够的抗侧向力能力，因为平台运动过程中支腿除了承受轴向推拉力，还会承受铰点传递的侧向弯矩，普通的气缸或电动缸如果没有额外导向结构，很容易出现活塞杆弯曲、密封件磨损过快的问题，重载场景下多会在支腿外部加装伸缩式导向套，抵消侧向力对传动部件的影响。管线布局也是设计中容易被忽略的环节，六个支腿的动力管线、传感器线缆需采用拖链或螺旋线缆排布，预留足够的长度余量，保证平台运动到极限位置时线缆不会被拉扯，同时避免线缆与结构件发生摩擦剐蹭，长期运动场景下需对线缆做耐磨防护处理。
