小型手动无杆压力机结构设计

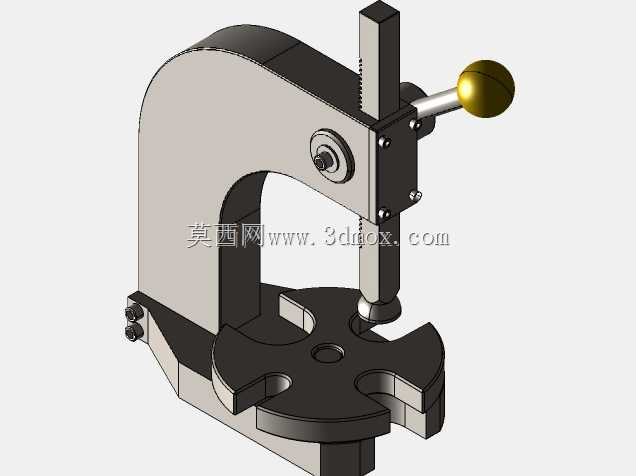

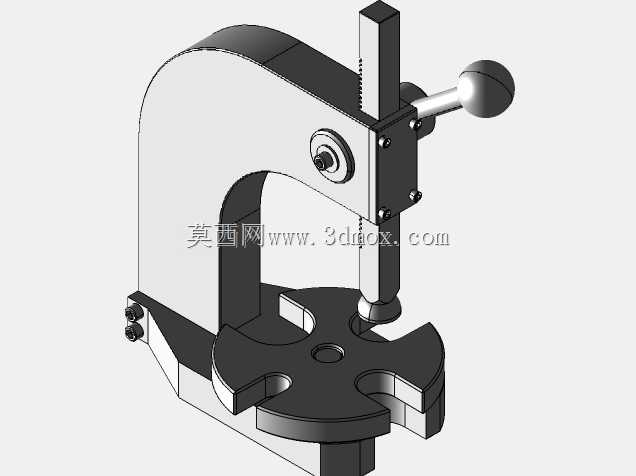

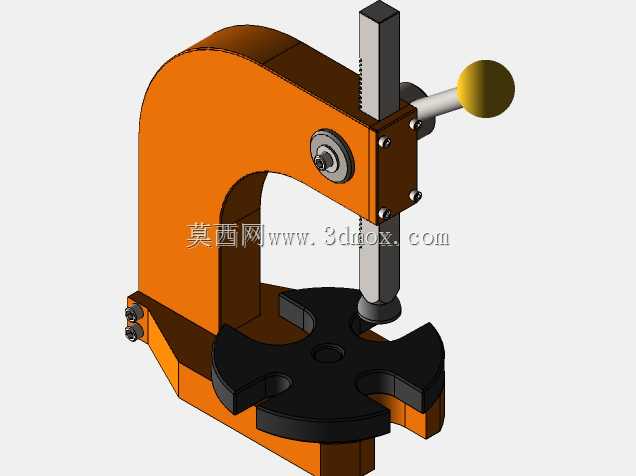

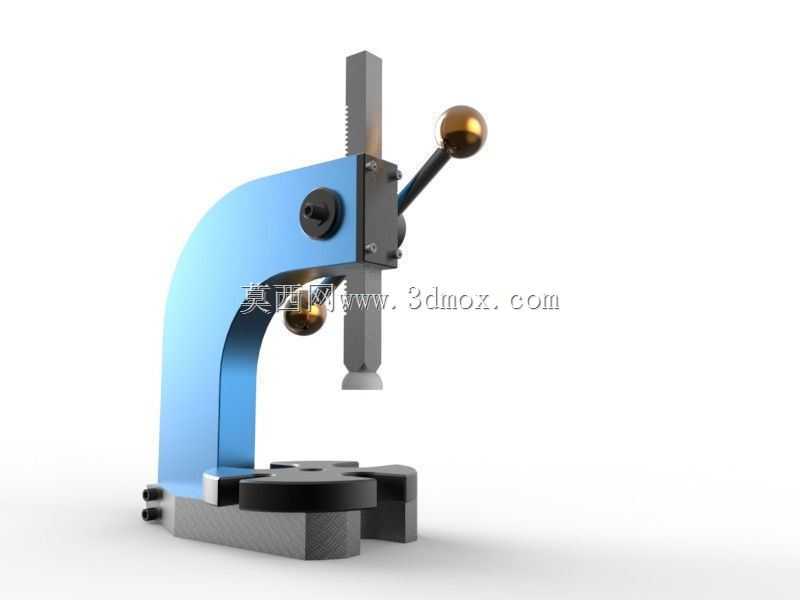

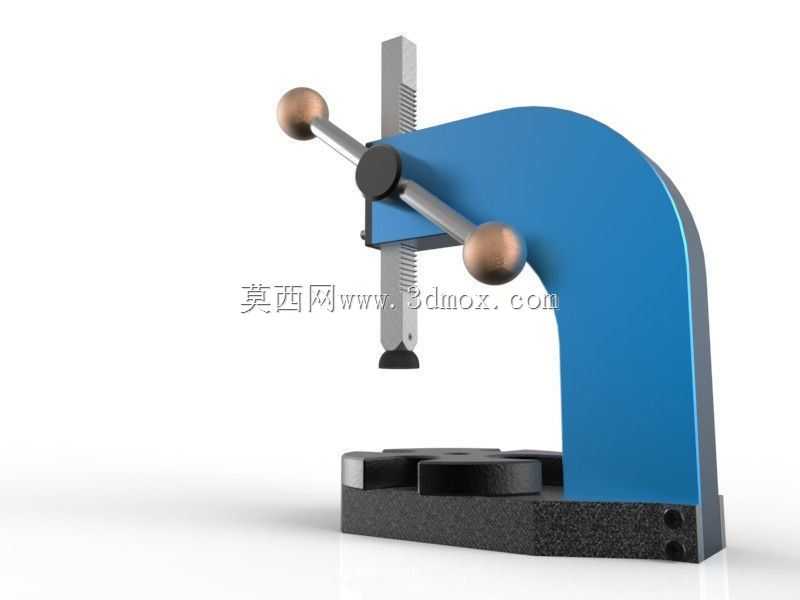

这款小型手动无杆压力机是面向轻载压合作业场景开发的手动作业设备，整体采用C型开式机身结构，在小规格压装作业场景中有着极高的适配性，常见于小型机加工车间、装配维修工位、五金加工坊、电子组件装配线旁等场景，能够在不接入动力源的情况下完成各类轻载压合作业，适配多品类小批量的柔性生产需求。设备的核心用途覆盖小过盈量零件的压装工序，包括微型轴承的安装与拆卸、小规格销钉的压入、薄壁五金件的铆接、小型工件的校形、线束端子的压接、薄材的冲孔打标等作业，可通过更换冲头末端的执行配件，适配不同的作业需求，比如换装橡胶压头可完成易碎件的压紧定位，换装冲裁头可完成薄金属片、塑胶片的冲孔作业，换装夹持头可完成小零件的压装对位。从功能特性来看，该设备采用杠杆增力结构，通过加长操作手柄将人手的操作力放大数倍传递到压头端，能够输出稳定可控的压合力，操作时扳动手柄即可带动压头沿垂直方向下行施压，松开手柄后压头可自动复位，作业过程无需额外动力，单人即可完成全部操作，压头行程设置了合理的限位结构，避免超程损伤工件或设备本身，底座设置了多组定位安装孔，可根据作业需求加装定制工装夹具，实现工件的快速定位，提升重复作业的效率。在设计思路上，这款压力机优先考虑了手动作业的操作便利性与结构稳定性，C型机身采用大圆弧过渡结构，在保证机身刚性的同时尽可能扩大开口操作空间，方便取放尺寸稍大的工件，机身主体采用一体式弯折成型结构，减少拼接装配带来的精度误差，压头导向部位设置了耐磨衬套，长期使用也能保证压头的垂直运动精度，避免压合过程中出现偏载导致工件压装歪斜，操作手柄末端设置了防滑握球，提升操作时的握持手感，降低长时间操作的疲劳感，底座采用加宽加重设计，保证压合作业时设备的稳定性，无需额外固定即可放置在工作台面上使用，也可通过底座的安装孔将设备固定在专用工作台架上，适配更高强度的作业需求。从安装边界与外形尺寸来看，该设备整体占地面积较小，底座长宽尺寸适配常规工作台的摆放需求，机身高度适配站立操作的人体工学高度，操作手柄的活动半径预留了足够的操作空间，不会与周边工位设备产生干涉，压头到底座工作台面的最大开口高度可满足常规小型工件的压装空间需求，喉深尺寸可覆盖一定宽度范围内的工件压合作业，整体结构紧凑，搬运移动方便，既可以固定在工位上长期使用，也可以根据作业需求灵活转移作业位置，在维修、试制、小批量装配场景中有着极强的实用价值。
