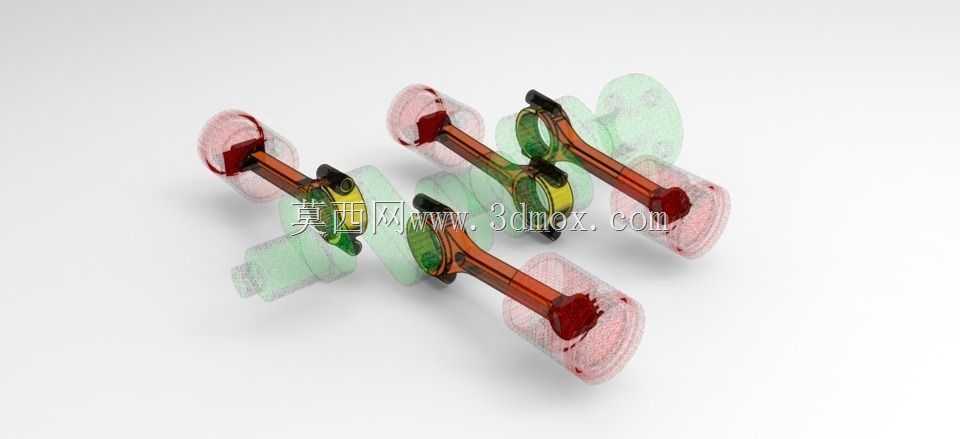

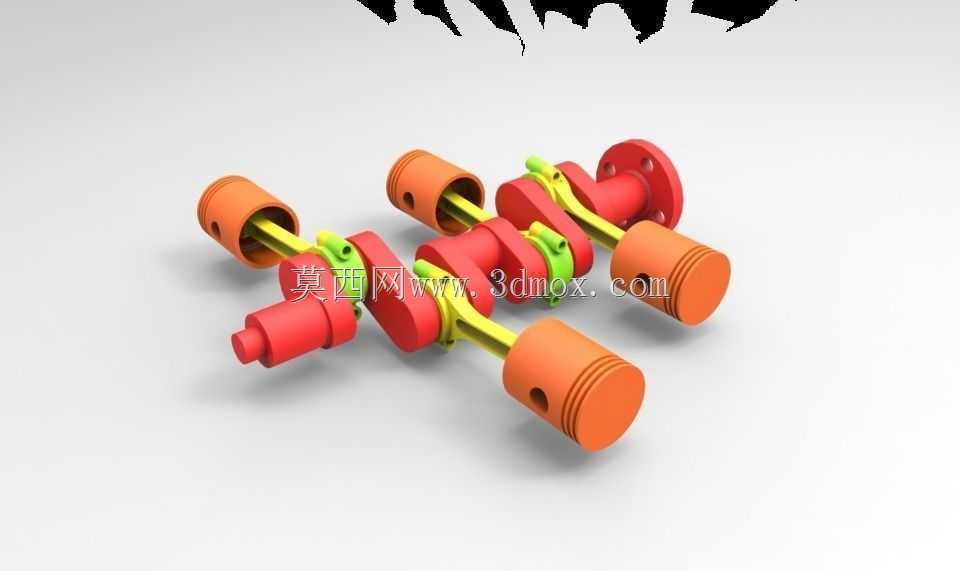

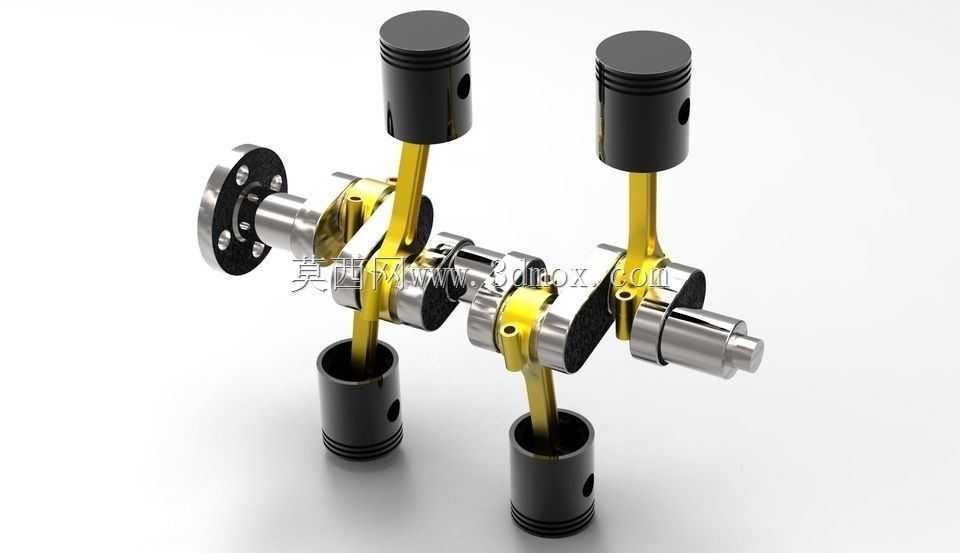

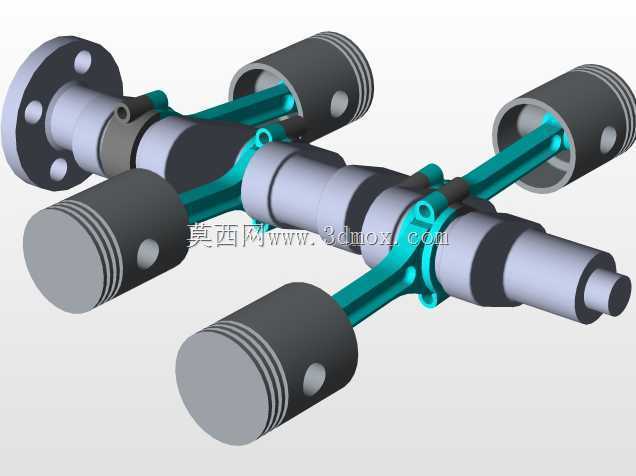

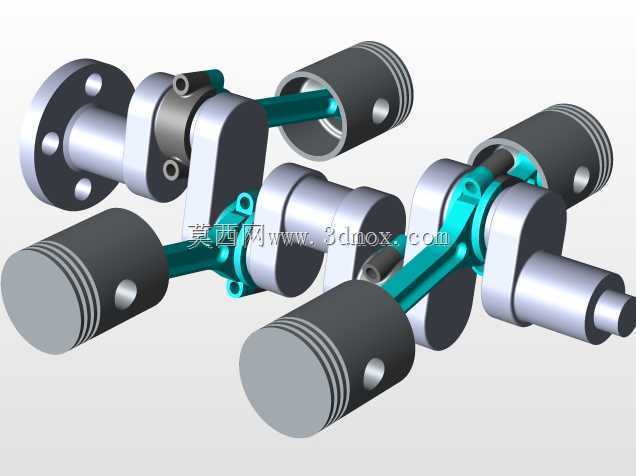

直列四缸曲柄活塞动力总成结构

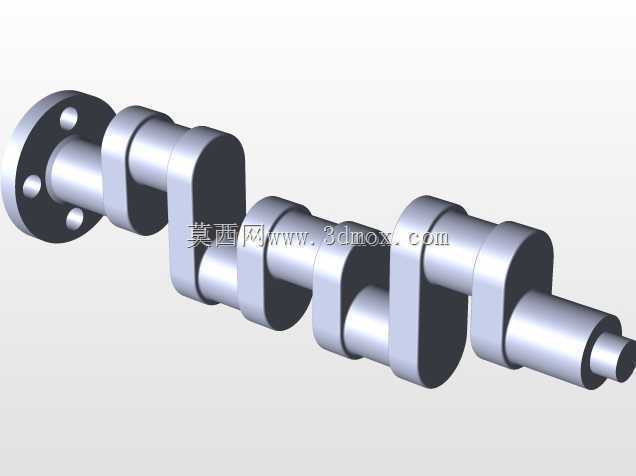

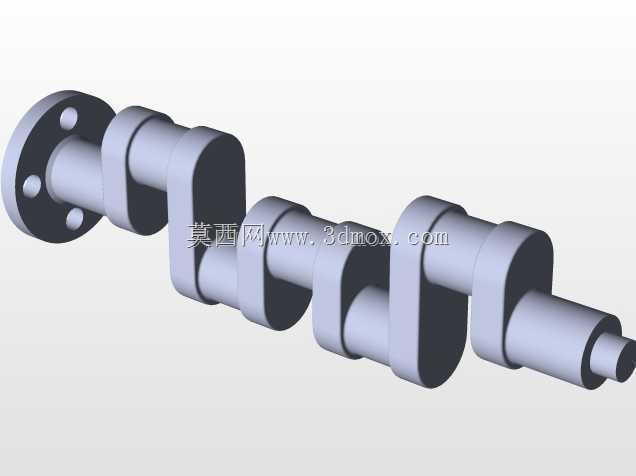

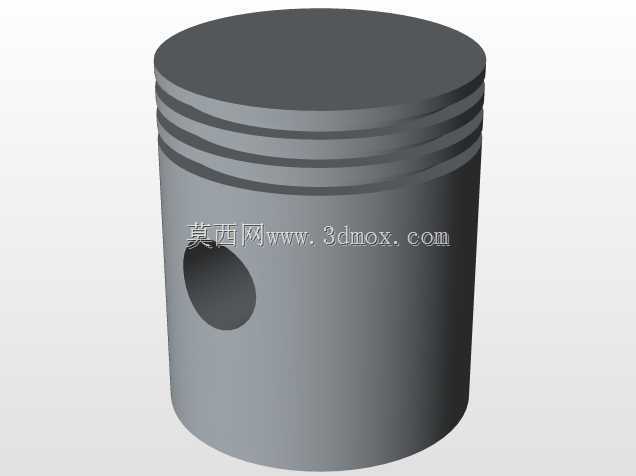

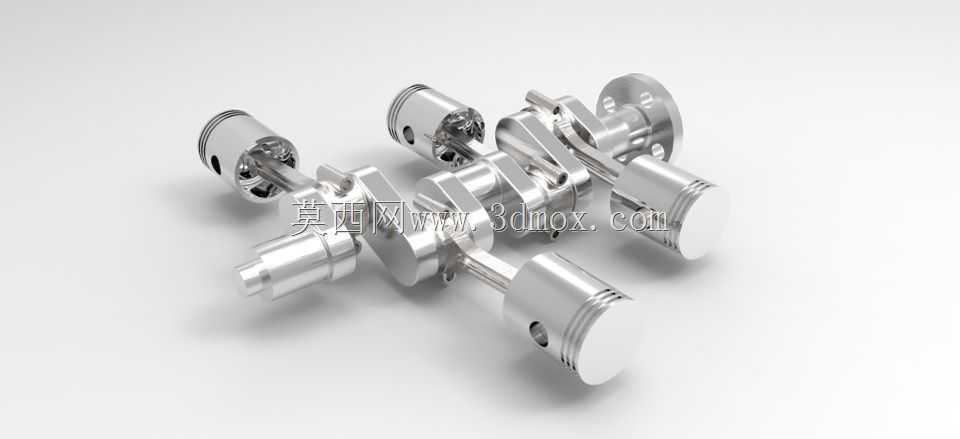

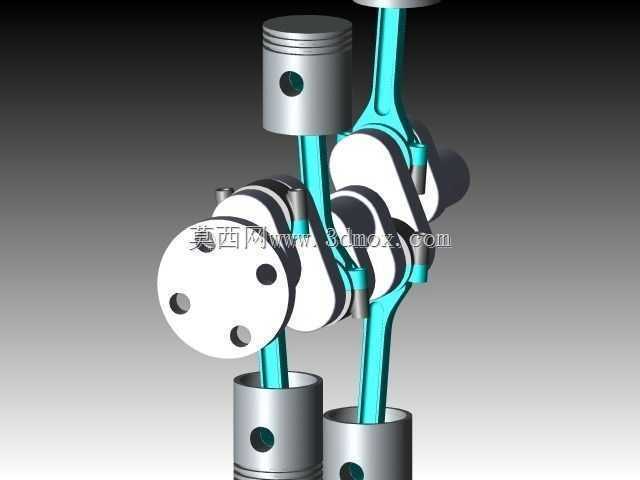

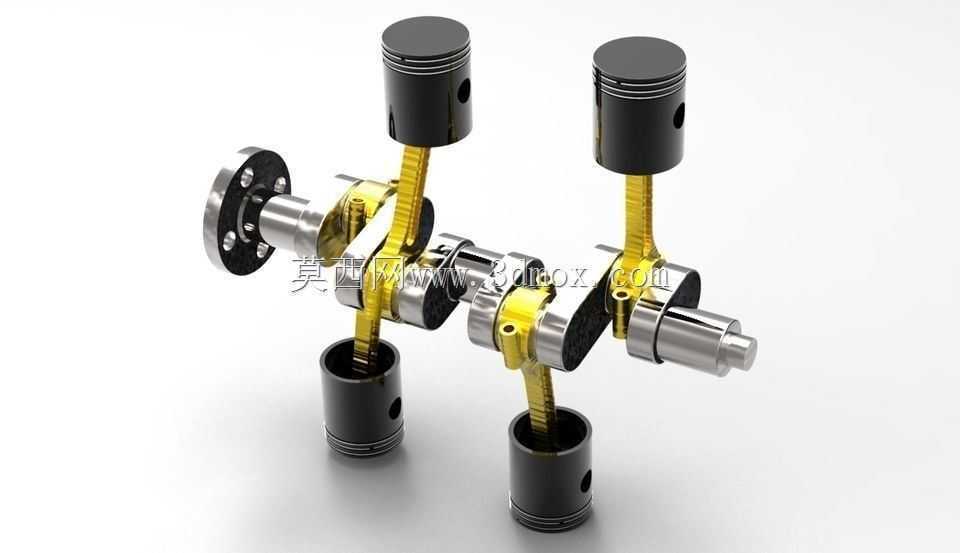

　　这套动力核心结构的建模，是围绕往复式内燃机的核心做功逻辑搭建的，日常在乘用车动力舱、小型通用动力机组、固定式发电设备的动力端都能见到同原理的结构，核心作用是把燃料燃烧产生的气体膨胀压力，通过活塞的直线往复运动，经曲柄连杆机构转化为曲轴的旋转扭矩，向外输出可用的旋转动力。从结构设计逻辑来看，建模时优先还原了各部件的运动干涉边界：活塞裙部的型线做了适配缸套间隙的微凸处理，避免往复运动中出现侧倾卡滞，活塞销孔与连杆小头的配合预留了浮动销的活动间隙，连杆大头采用剖分式结构，匹配轴瓦安装的定位止口，保证与曲轴连杆轴颈的配合精度，曲轴的平衡块布局完全对应四缸机的一阶、二阶往复惯性力平衡需求，曲拐夹角按180度均匀布置，

　　保证各缸做功顺序交替时的扭矩输出平顺性。实际选型适配时，这套结构的安装边界需要重点关注几个维度：曲轴两端的主轴颈同轴度公差直接影响整机振动水平，建模时将主轴颈的安装基准统一到曲轴中心轴线，轴向定位台阶设置在第三道主轴颈位置，适配多数直列四缸机型的轴向限位设计；活塞顶面的燃烧室凹坑造型对应平顶缸盖的压缩比设计需求，可根据不同燃料类型调整凹坑容积，适配汽油机、小排量柴油机的不同压缩比要求；连杆的长度与曲柄半径的比值控制在3.2左右，兼顾活塞侧压力控制与整机高度控制，避免连杆摆角过大造成的缸套偏磨。从功能实现角度，这套结构的运动逻辑完全匹配四冲程内燃机的工作循环：曲轴旋转两周，各活塞依次完成进气、压缩、做功、排气四个行程，

　　相邻做功缸的曲拐位置错开180度，保证输出扭矩的波动控制在合理区间，不需要额外加装大质量飞轮就能满足基础的运转平顺性要求。建模过程中对各部件的连接关系做了完全的运动副约束还原：活塞与缸套之间设置移动副，活塞销与连杆小头、连杆大头与曲柄销之间设置转动副，曲轴主轴颈与缸体主轴承座之间设置转动副，可直接用于运动仿真验证，观察不同转速下活塞的运动加速度、连杆的受力变化、曲轴的扭矩输出特性，给后续的零部件强度校核、润滑系统油路布置提供直观的结构参考。在实际工程应用中，这类结构的细节设计直接影响整机可靠性：活塞环槽的宽度尺寸对应气环、油环的安装厚度，油环的回油孔位置避开活塞销座区域，避免回油不畅造成的机油消耗过高；曲轴的油道孔采用斜向贯通设计，

　　将主轴颈处的压力机油引导到连杆轴颈位置，保证高速运转时的轴瓦润滑；连杆大头的剖分面采用斜切口设计，方便装配时从缸体上方穿过缸筒装入，避免连杆大头尺寸过大造成装配干涉。这套结构的外形尺寸适配1.5-2.0L排量的直列四缸机型，整机长度控制在380mm左右，宽度匹配主流直列机型的缸体中心距，安装时的固定点集中在缸体主轴承座与缸盖结合面位置，可直接适配前置前驱、前置后驱车型的动力舱布局，也可经过小幅调整用于小型工程机械、农用机械的动力单元。
