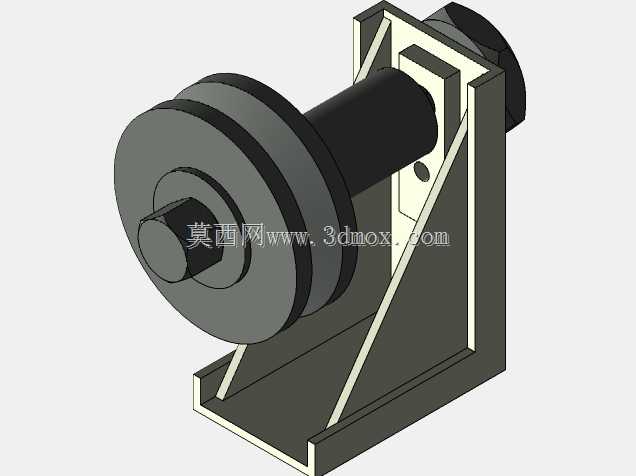

带支架槽型滚轮张紧调节支撑结构

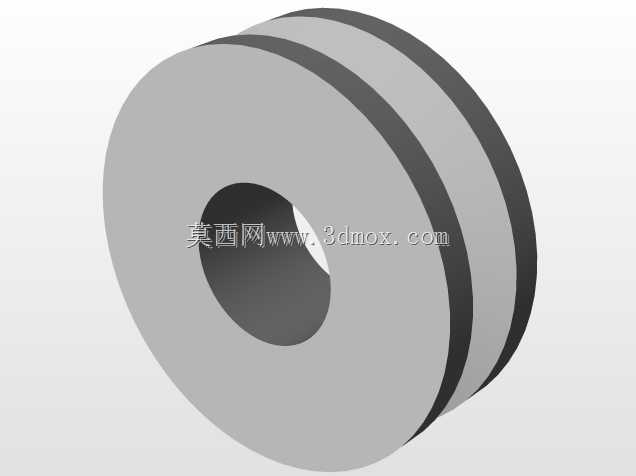

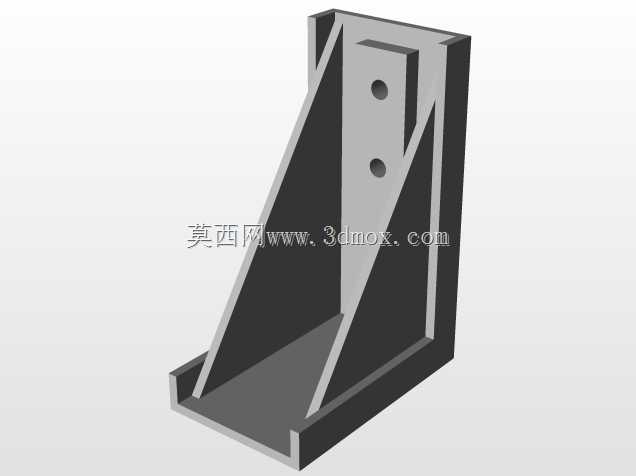

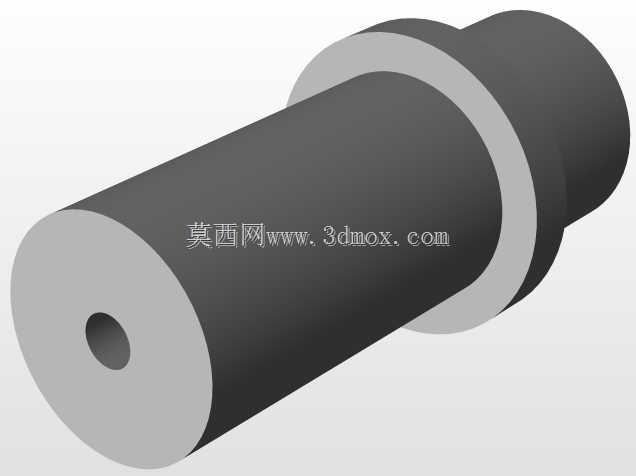

该结构多用于轻载传动场景的皮带张紧、线材导向环节，常见于小型输送线、纺织辅机、包装辅助工位的走线或传力路径中，核心作用是通过可调安装位改变槽轮的空间位置，抵消传动带长期运行后的松弛量，或是为柔性线材、绳体提供稳定的转向支撑点，避免传动过程中出现跳带、走线偏移的问题。从结构组成来看，整体采用L型折弯焊接支架作为承载基体，支架两侧加焊三角加强筋，抵消槽轮受径向载荷时产生的倾覆力矩，支架立板上开设的长圆孔为安装调节预留了行程空间，可根据实际张紧需求调整槽轮的轴向与径向位置，适配不同张紧力要求的工况。槽轮部分采用双挡边槽型设计，轮槽的弧度匹配常用的圆皮带、三角带或是小直径钢丝绳的轮廓，能有效约束传动件的径向窜动，轮体与中心轴之间采用间隙配合，轴端通过紧固件与支架立板连接，保证轮体可绕轴顺畅转动，无卡滞问题。设计过程中优先考虑了安装便捷性，支架底板预留的安装孔可直接通过螺栓固定在设备型材架或是机台面板上，不需要额外加工复杂的安装基面，整体安装边界控制紧凑，横向占用空间不超过轮体直径的1.2倍，纵向高度可通过长圆孔调节，适配不同安装空间的工位需求。结构的受力路径经过优化，槽轮承受的径向载荷通过中心轴传递到两侧立板，再通过三角筋分散到底板安装面，避免局部应力集中导致支架变形，轮体的转动部分预留了润滑间隙，可在长期运行中加注润滑脂降低转动阻力，减少磨损量。这类结构不需要配套复杂的张紧驱动组件，依靠手动调整固定位置即可实现张紧力调节，维护成本低，适合对成本控制敏感、张紧调节频率不高的轻载传动场景，在小型自动化设备的辅助传动环节应用十分广泛，建模过程中对焊接缝、安装孔的倒角、轮槽的加工公差都做了对应还原，可直接用于工程出图或是虚拟装配验证。
