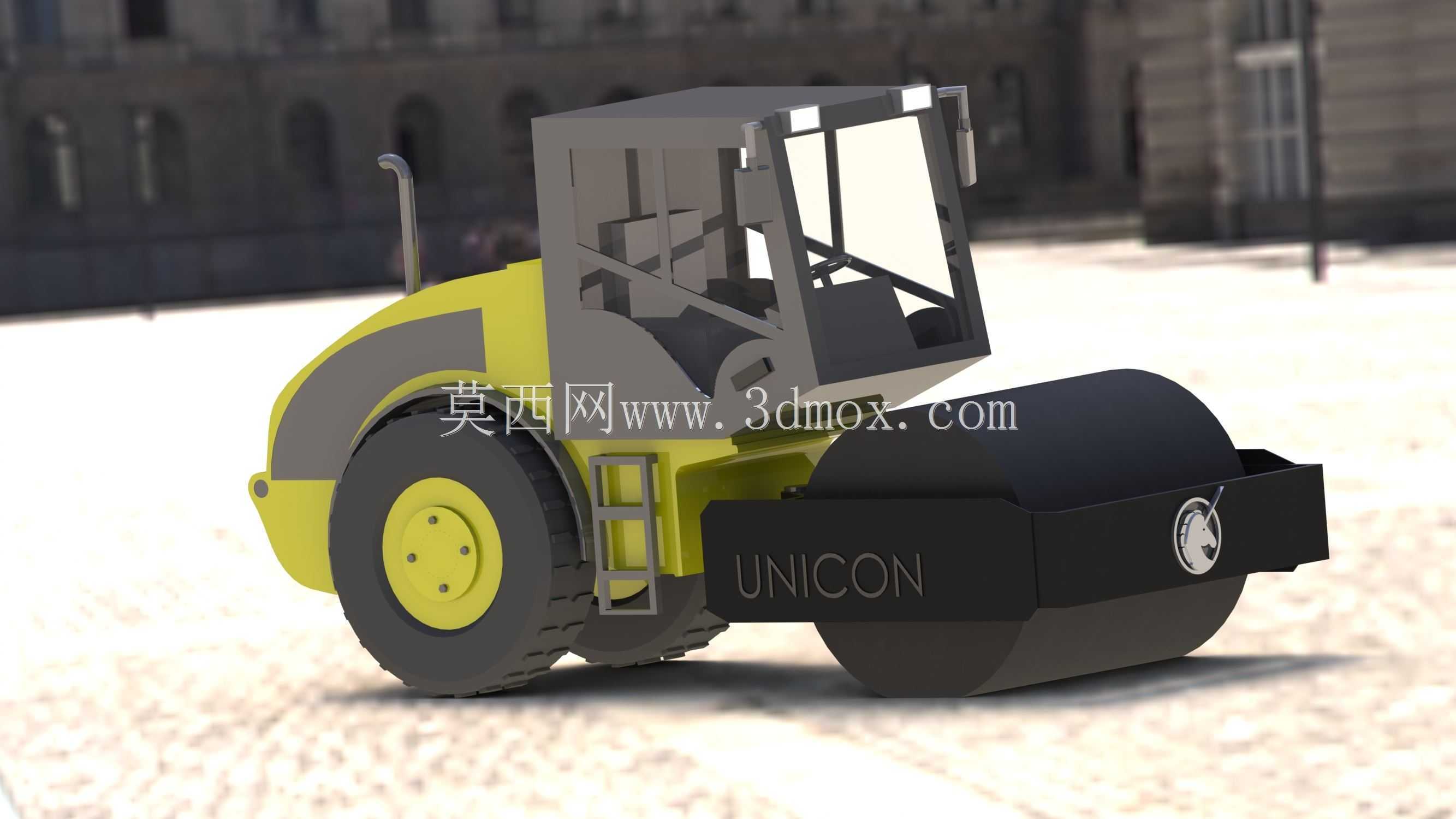

单钢轮振动压路机械三维结构设计

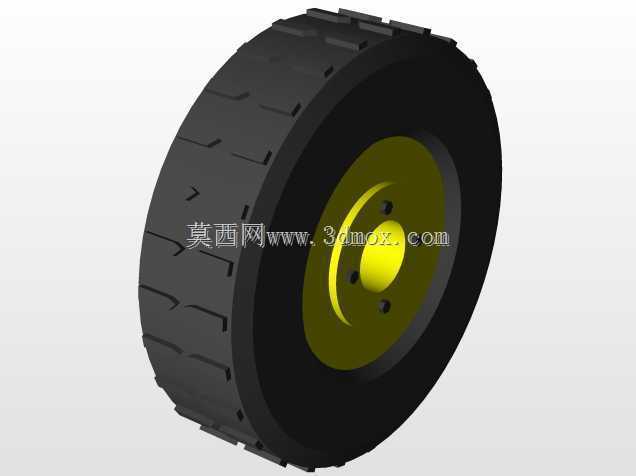

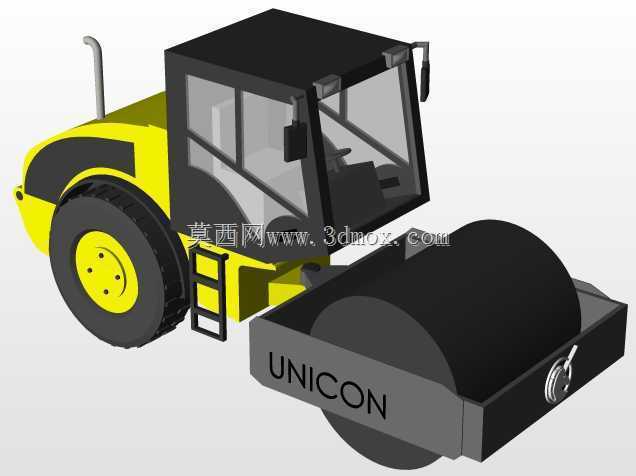

　　在道路基层与面层施工作业场景中，单钢轮压路机是压实环节的核心作业设备，主要承担路基土石方压实、水稳层压实、沥青混合料初压等核心工序，其作业质量直接决定道路的承载能力与使用寿命。从结构设计逻辑来看，该设备采用前钢轮后胶轮的经典布局，前部的重型钢轮为压实作业的核心执行部件，通过自身静载荷叠加振动机构产生的激振力，对不同厚度的铺层材料施加垂直方向的压实力，迫使铺层材料颗粒重新排列、排出空隙，达到设计要求的压实度。后部的橡胶轮胎组一方面承担设备后半部分的承载功能，另一方面依靠轮胎的弹性变形提供足够的抓地力，保障设备在松软路基、坡道作业时的牵引力输出，避免打滑陷车问题。

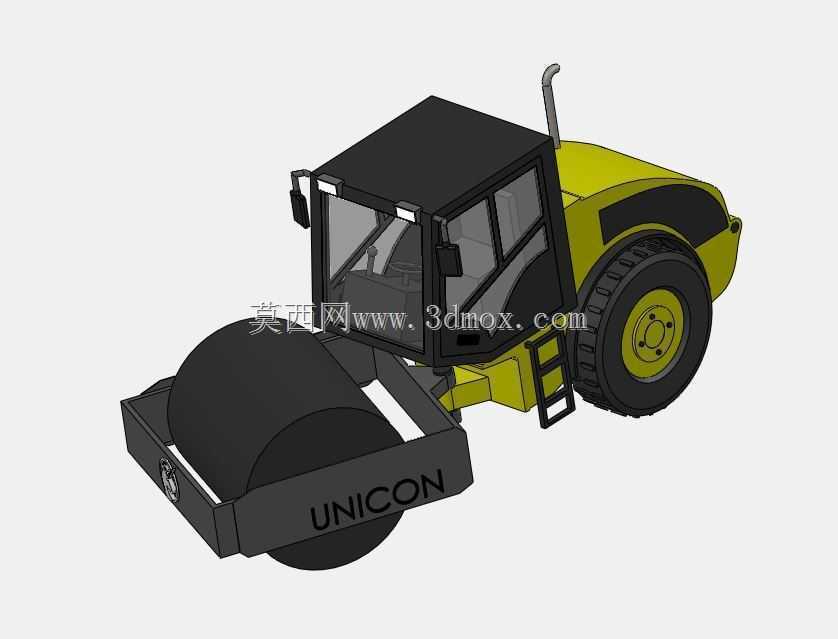

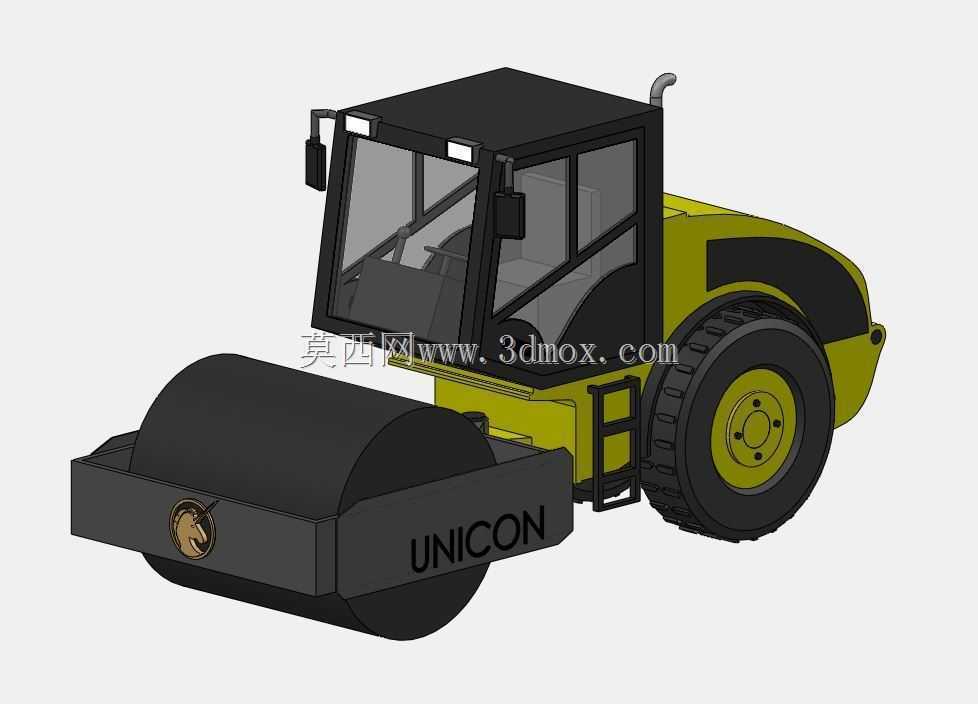

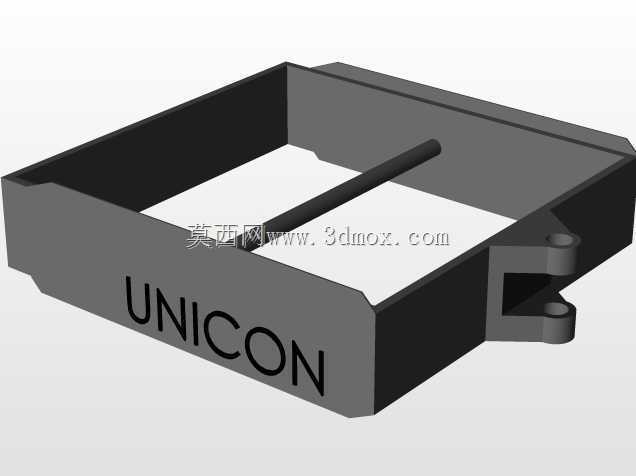

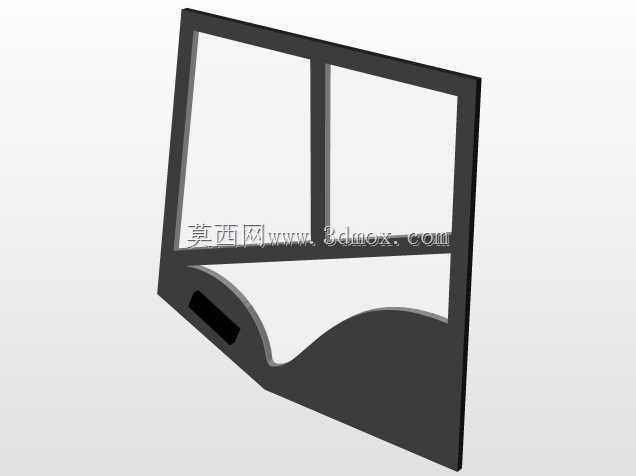

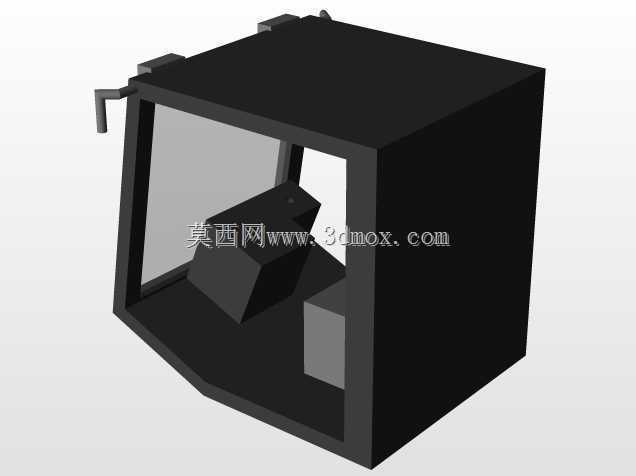

　　驾驶室的设计充分考虑了长时间作业的人机工程需求，采用框架式防护结构，大面积透明护板为操作人员提供前、侧方向的无遮挡视野，可清晰观察钢轮与作业面的相对位置，减少作业盲区。驾驶室内部的操作控件按照作业操作频率排布，行走控制、振动开关、转向操作件均布置在操作人员手臂可及的舒适范围内，降低长时间作业的操作疲劳。钢轮与车架的连接采用铰接式转向结构，前后车架通过铰接销轴连接，转向时前后车架可产生相对折角，相比整体式转向结构拥有更小的转弯半径，能够适应狭窄施工场地的转向需求，在市政道路、小区道路等狭小作业场景中具备更好的机动性。

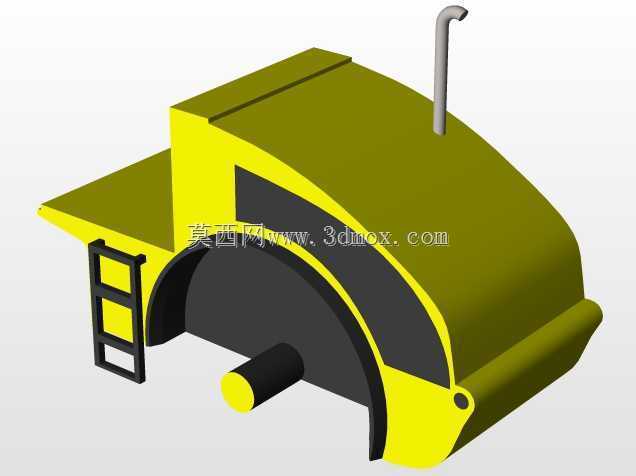

　　从安装边界与尺寸匹配角度来看，该设备的钢轮宽度与常规道路摊铺设备的摊铺宽度形成适配，单趟作业可覆盖主流摊铺机的半幅摊铺宽度，减少作业重叠带，提升压实作业效率。钢轮的直径设计兼顾了压实效果与通过性，直径过小容易在压实沥青面层时产生推拥裂纹，直径过大则会提升设备整体高度与重心，影响坡道作业稳定性，该设计的钢轮直径参数经过多轮工况验证，可在不同铺层厚度下保持均匀的压实作用力，不会对铺层材料产生过度剪切破坏。设备的动力舱布置在后部车架上方，与驾驶室之间设置隔热隔音隔板，既可以平衡设备前后轴的载荷分配，避免前部钢轮载荷过大导致转向沉重，也能减少动力系统的噪音、热量向驾驶室传递，改善作业环境。

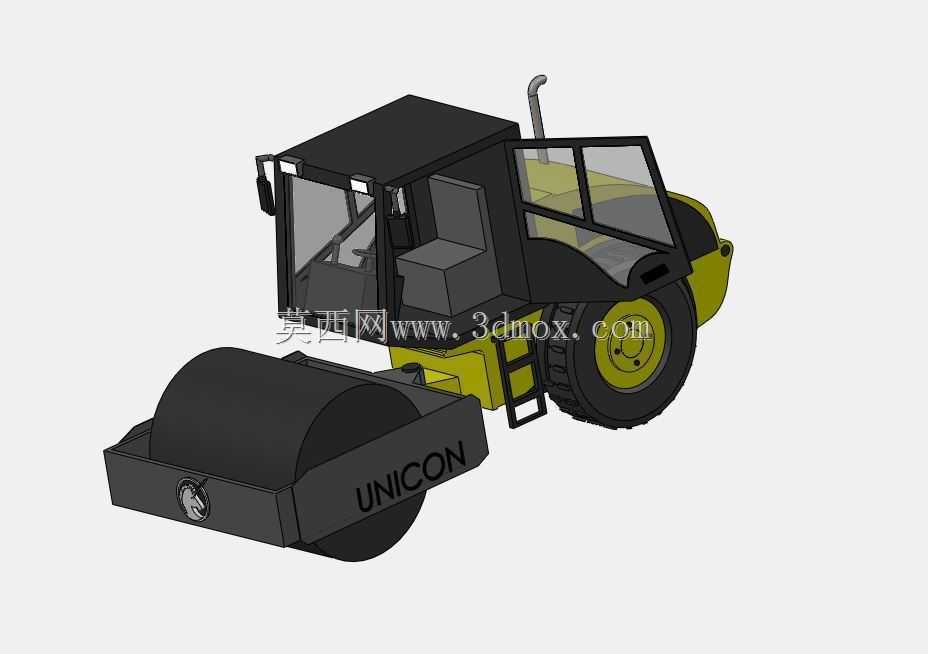

　　设备的爬梯布置在车身侧面，踏步间距按照人体攀爬步幅设计，表面设置防滑纹路，方便操作人员上下设备，同时爬梯与车身主体的连接采用可拆卸结构，便于后期维护时拆装。钢轮两侧的刮泥板采用弹性压紧结构，可始终贴合钢轮表面，及时刮除钢轮表面粘附的土石方、沥青混合料，避免附着物在钢轮表面结块影响压实平整度。后部轮胎上方设置了挡泥结构，防止作业过程中带起的碎石、泥土飞溅到机身或后方作业区域，降低作业安全隐患。在功能特性上，该设备可切换静碾与振动两种作业模式，静碾模式适用于沥青面层终压、薄铺层压实等对表面平整度要求高的工序，振动模式则适用于厚路基、高填方路段的压实作业，通过调整激振力大小可匹配不同材料、不同厚度铺层的压实需求，无需更换作业设备即可覆盖道路施工全流程的压实工序。
