微型履带式挖掘作业设备结构设计

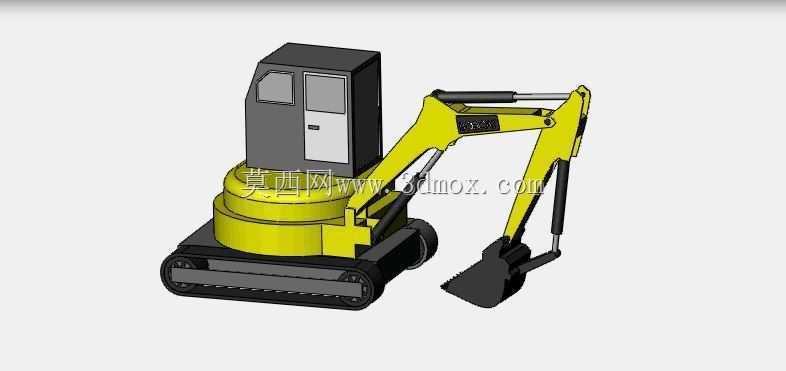

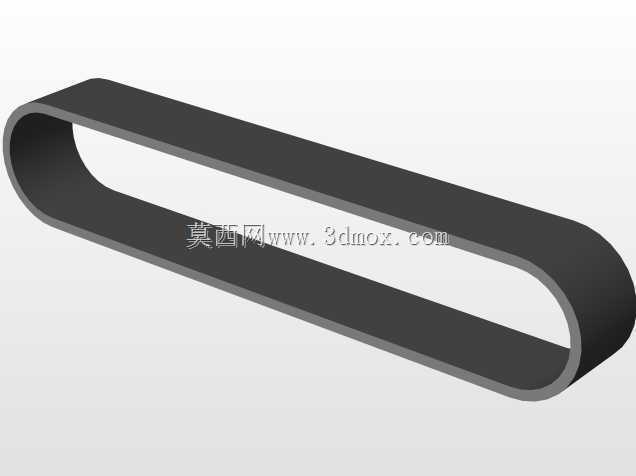

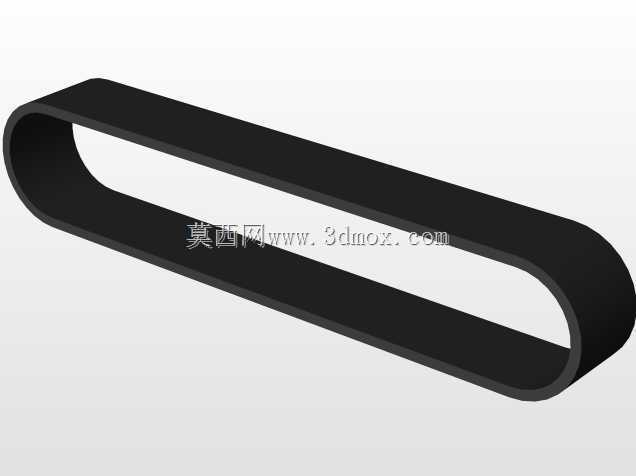

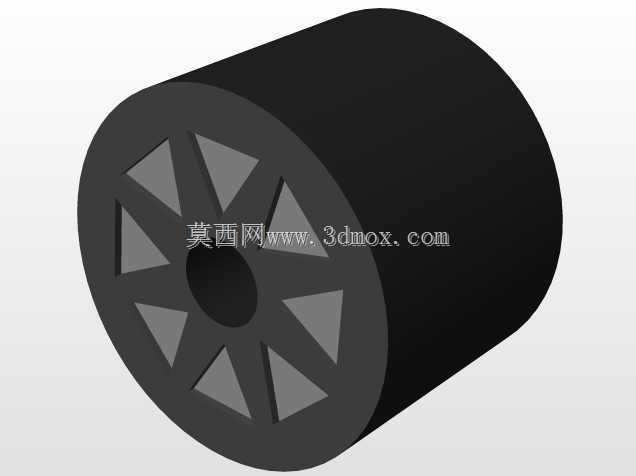

　　在狭小空间土方作业、庭院改造、室内拆除、市政管线抢修这类场景里，大型挖掘设备根本无法进场，微型挖掘设备的需求一直存在，这款小型履带式挖掘设备的设计，就是瞄准这类窄域作业场景做的结构适配。先从作业边界说起，这类微型设备的回转半径控制在极小范围，机身尾部在回转时几乎不会超出履带宽度边界，在宽度不足一米的巷道、围墙边作业时，不需要反复调整机身站位，就能完成全角度的挖掘卸料动作，不会出现尾部磕碰周边墙体或者管线的问题。履带底盘的设计采用了低接地比压的结构，履带板的接地长度和宽度做了匹配优化，即使在松软的回填土、草坪或者铺装路面上作业，也不会出现严重下陷或者压损路面的情况，底盘的离地间隙控制在合理范围，既能越过施工现场常见的碎石、

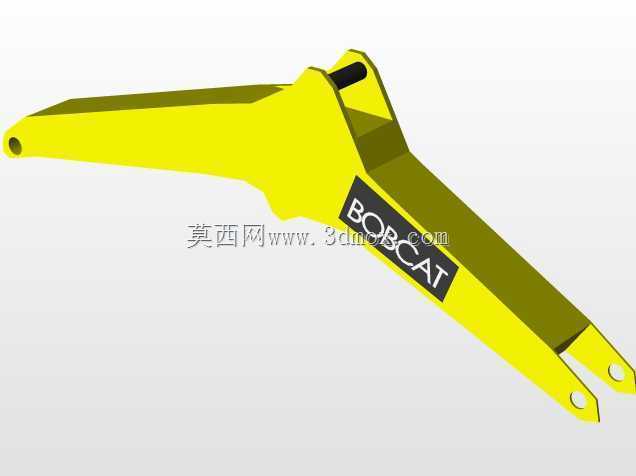

　　短钢筋头这类障碍物，又不会因为重心过高影响作业稳定性。上部工作装置的布局上，将动力舱、操作舱集成在回转平台的后侧，把前部的安装空间完全留给动臂、斗杆和铲斗组成的作业臂结构，动臂的铰接点位置做了抬升处理，既保证了最大挖掘深度能满足常规管沟开挖、树坑挖掘的需求，又让卸料高度足够适配常见的小型翻斗车接料，不会出现卸料时铲斗碰车斗的问题。液压管路的排布沿着动臂、斗杆的结构内侧走，用固定卡扣做等距固定，避免作业过程中管路被周边的砖石、钢筋剐蹭破损，同时在铰接位置预留了足够的管路活动余量，保证动臂举升、斗杆收放、铲斗翻转全行程里，管路不会出现拉扯、弯折的情况。铲斗的斗型做了优化，斗齿的切入角适配硬质土、松散砂石、

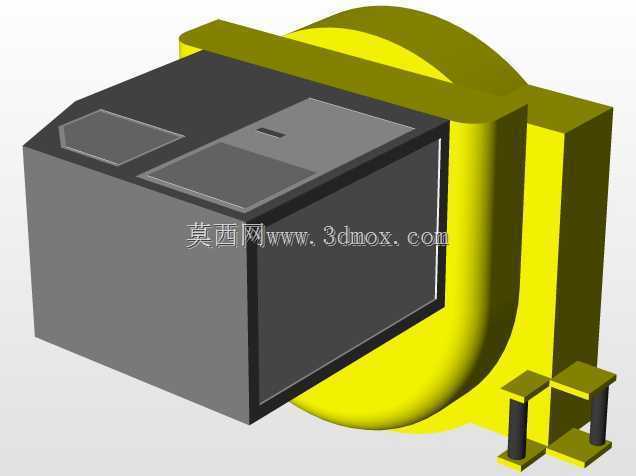

　　破碎后的建筑垃圾等不同工况的物料，斗背的弧度设计让挖取满斗物料后，收斗过程中不会出现物料撒漏，卸料时只要翻转斗杆就能快速卸净斗内物料，不会出现粘斗的情况。回转平台的支承结构采用了大直径回转支承，能承受作业时偏载带来的倾覆力矩，即使在单侧挖掘、铲斗遇到硬土层别斗的时候，回转支承也能均匀传递载荷，不会出现局部应力集中导致的结构变形。操作舱的布局做了简化，因为是微型设备，不需要冗余的操作结构，所有操作手柄的位置都在操作人员上肢可及的舒适范围内，视野上没有多余的结构遮挡，操作人员坐在座位上就能清晰看到铲斗的刃口位置、履带的周边边界，作业时不需要反复探身观察作业点，降低长时间作业的疲劳感。整机的重量控制在轻量范围，既可以用小型货车轻松转运，

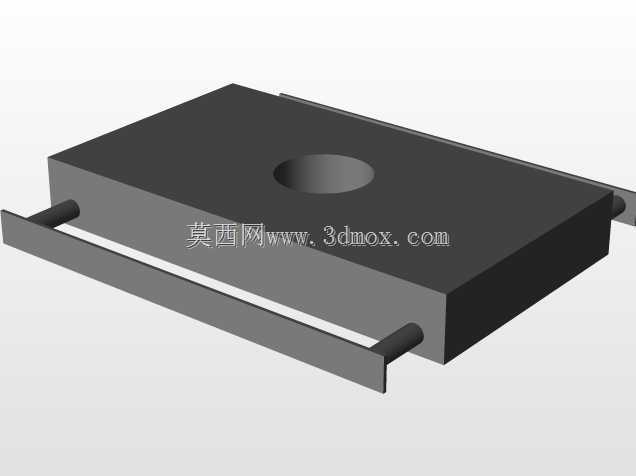

　　甚至在楼层内作业时，能通过施工电梯运输到作业楼层，完成室内地面破除、渣土归集这类原本只能靠人工完成的作业，大幅提升窄域施工的效率。设计过程中对所有铰接点的销轴都做了耐磨处理，轴套采用自润滑材质，日常作业时不需要频繁加注润滑脂就能保证铰接位置的转动顺畅，降低日常维护的工作量。燃油箱、液压油箱的位置布置在回转平台的重心附近，不管燃油和液压油液位怎么变化，都不会导致整机重心出现大幅偏移，保证不同油量状态下的作业稳定性。行走马达的驱动力做了匹配，既能保证在坡道上行走不打滑，又能在作业时提供足够的牵引力，配合履带的抓地力，能在坡度不超过三十度的施工面上稳定行走作业。推土板的结构集成在履带底盘前端，除了可以推平作业面的松散渣土，还能在挖掘作业时放下作为辅助支撑，进一步提升整机挖掘时的稳定性，减少作业时的机身晃动。
