轻型螺旋桨飞机俯视结构线框设计方案

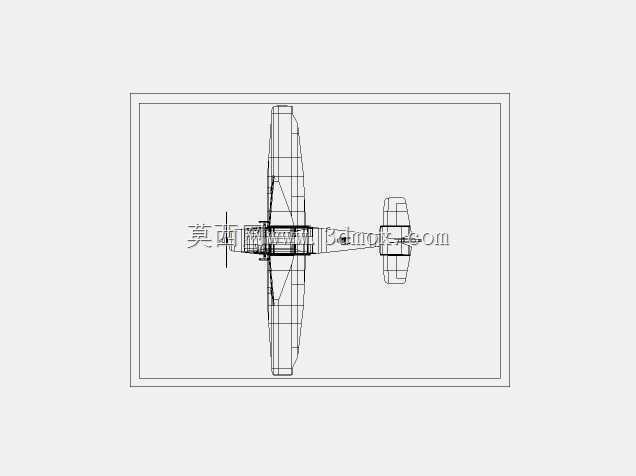

　　做航空类结构设计的同行应该都清楚，这类轻型螺旋桨飞机的俯视结构线框，是总体方案论证阶段最先要敲定的核心视图之一，很多刚入行的建模人员容易把这个视图当成简单的外形描摹，实际上每一条线的位置都对应着后续结构布置、气动校核、装配干涉检查的核心基准。先从实际应用场景来说，这类线框模型首先会用在总体布局的初步评审环节，设计团队可以基于这个俯视投影快速核对机翼展长与机身长度的比例关系，确认水平尾翼、垂直尾翼的前后位置是否落在气动设计要求的力矩范围内，同时也能给后续的起落架布置、燃油箱分布提供最基础的位置参考——毕竟俯视视角下，机翼的前后梁位置、机身的框位划分都能直接投影对应，不需要反复切换视图核对坐标。

　　从实际用途来看，这个线框模型不是用来做渲染展示的花架子，它是后续三维实体建模的骨架基础。我之前做同级别轻型飞机建模的时候，最先搭的就是这类三向投影的线框骨架，俯视方向的线框要先把机翼的展向分段、机身的长桁走向、尾翼的安定面轮廓都定准，后续做曲面建模的时候，所有的曲面边界都要贴合这些线框的控制点，不然做出来的曲面要么曲率不连续，要么和气动外形的要求偏差过大。很多新手建模的时候容易跳过线框骨架直接拉曲面，最后做出来的模型左右对称性差，机翼和机身的过渡区域出现扭曲，反而要花更多时间返工。

　　说到功能特性，这个俯视线框首先要保证严格的左右对称性，螺旋桨飞机的机翼左右翼型、展长、安装角的对称度直接影响飞行时的横向稳定性，所以线框绘制的时候，所有的控制点都是以机身纵向轴线为基准对称布置的，每侧机翼的肋位线间距、翼尖的轮廓弧度都完全对应，不会出现一侧长一侧短的问题。其次，线框里清晰划分了机身的不同功能段：最前端的螺旋桨安装区域、中段的座舱与设备舱区域、后段的尾翼连接区域，每个区域的宽度变化都符合结构承力的要求，不会出现截面突变导致的应力集中问题。另外机翼上的线框也对应了襟翼、副翼的划分位置，后续做活动面的结构设计时，可以直接沿着这些线框拆分零件，不需要重新定位边界。

　　再讲设计思路，这类轻型飞机的俯视轮廓设计，首先要满足低速飞行的气动要求，机翼采用的是平直翼布局，展弦比控制在适合低速飞行的区间，从俯视视角看机翼的前缘后掠角很小，能够保证低速飞行时的升力系数，适合短途飞行、飞行训练这类应用场景。机身的轮廓从前往后是平滑收缩的，不会出现突兀的宽度变化，既能降低飞行时的压差阻力，也能给内部的设备安装留出足够的空间——中段机身的宽度要满足座舱布置、设备安装的空间要求，后段慢慢收窄连接尾翼，平衡结构重量和气动阻力的关系。尾翼部分的水平尾翼展长、垂直尾翼的前后位置，都是围绕整机的焦点和重心位置匹配设计的，保证飞机的纵向和航向稳定性符合适航要求。

　　最后说外形尺寸与安装边界的问题，从这个俯视线框就能明确整机的几个核心尺寸边界：首先是整机的展长，也就是左右翼尖之间的直线距离，这个尺寸决定了飞机地面停放时需要的机库宽度、滑行道的最小宽度，也直接影响机翼的结构强度设计——展长越大，机翼根部承受的弯矩就越大，后续做结构强度校核的时候，这个尺寸是核心输入参数。其次是机身的总长度，从螺旋桨前端到尾翼后端的距离，决定了飞机地面转弯时的最小转弯半径，也影响机身长桁的布置和框位的间距设计。另外机翼和机身的连接位置，也就是机翼根弦的前后位置，直接决定了机翼和机身对接接头的安装位置，后续做结构设计的时候，接头的安装孔位、承力框的位置都要和这个线框的边界对齐，保证传力路径顺畅，不会出现连接点偏离承力结构的问题。还有水平尾翼和垂直尾翼的安装边界，线框里已经定好了尾翼和机身后段的连接区域，后续做尾翼的安装接头设计时，不能超出这个边界范围，不然会和机身的后段结构、操纵线路的布置产生干涉。

　　很多人觉得线框模型不如实体模型直观，但实际上在设计初期，线框模型的调整效率远高于实体模型，不管是调整机翼的展长、修改尾翼的位置，还是核对各部件的相对位置，只需要拖动线框的控制点就能快速验证方案，等所有的位置关系、尺寸边界都确认无误之后，再基于线框搭建实体模型，能大幅减少后续的修改工作量，这也是很多资深结构工程师在做航空类产品设计时，坚持先做线框骨架的核心原因。
