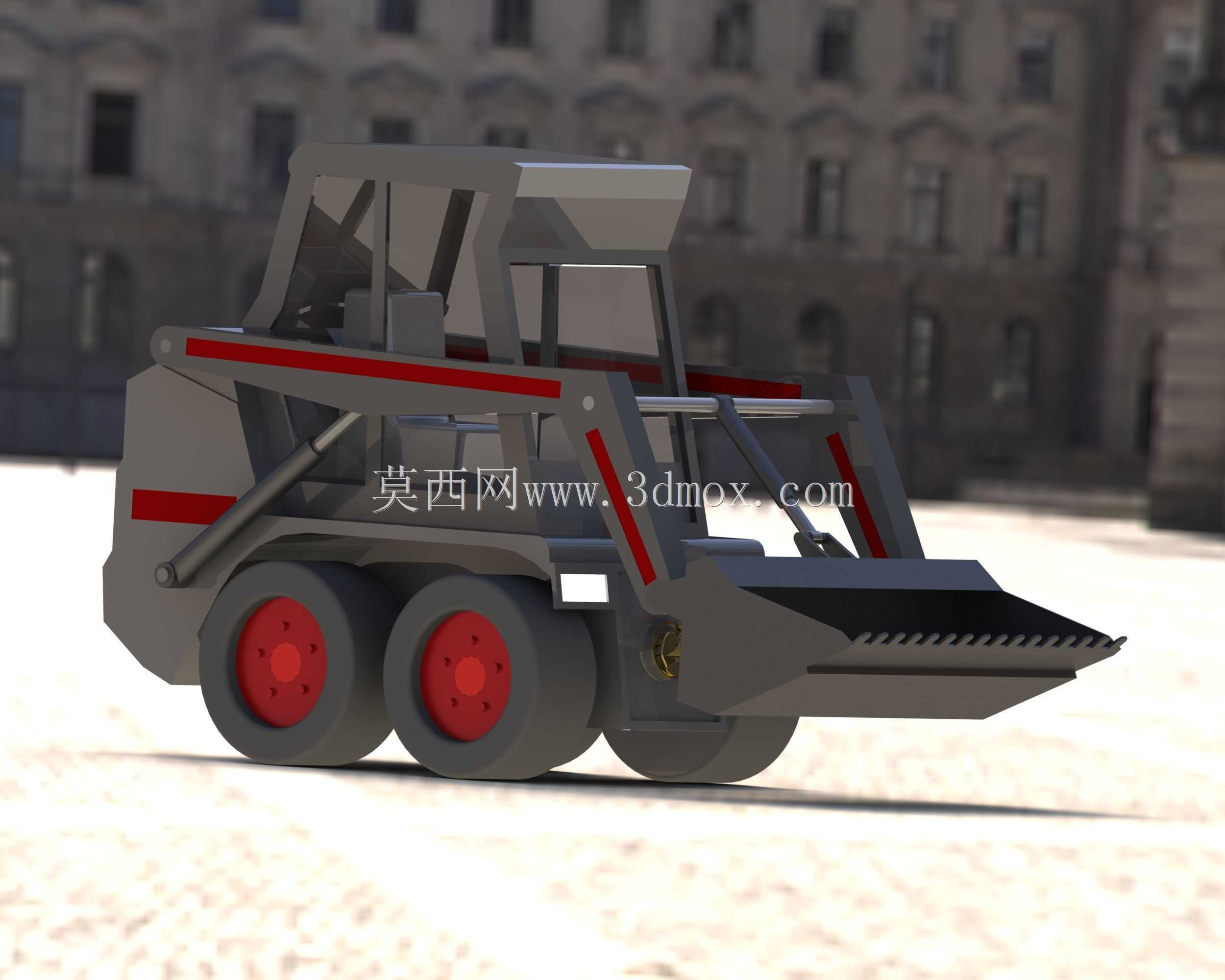

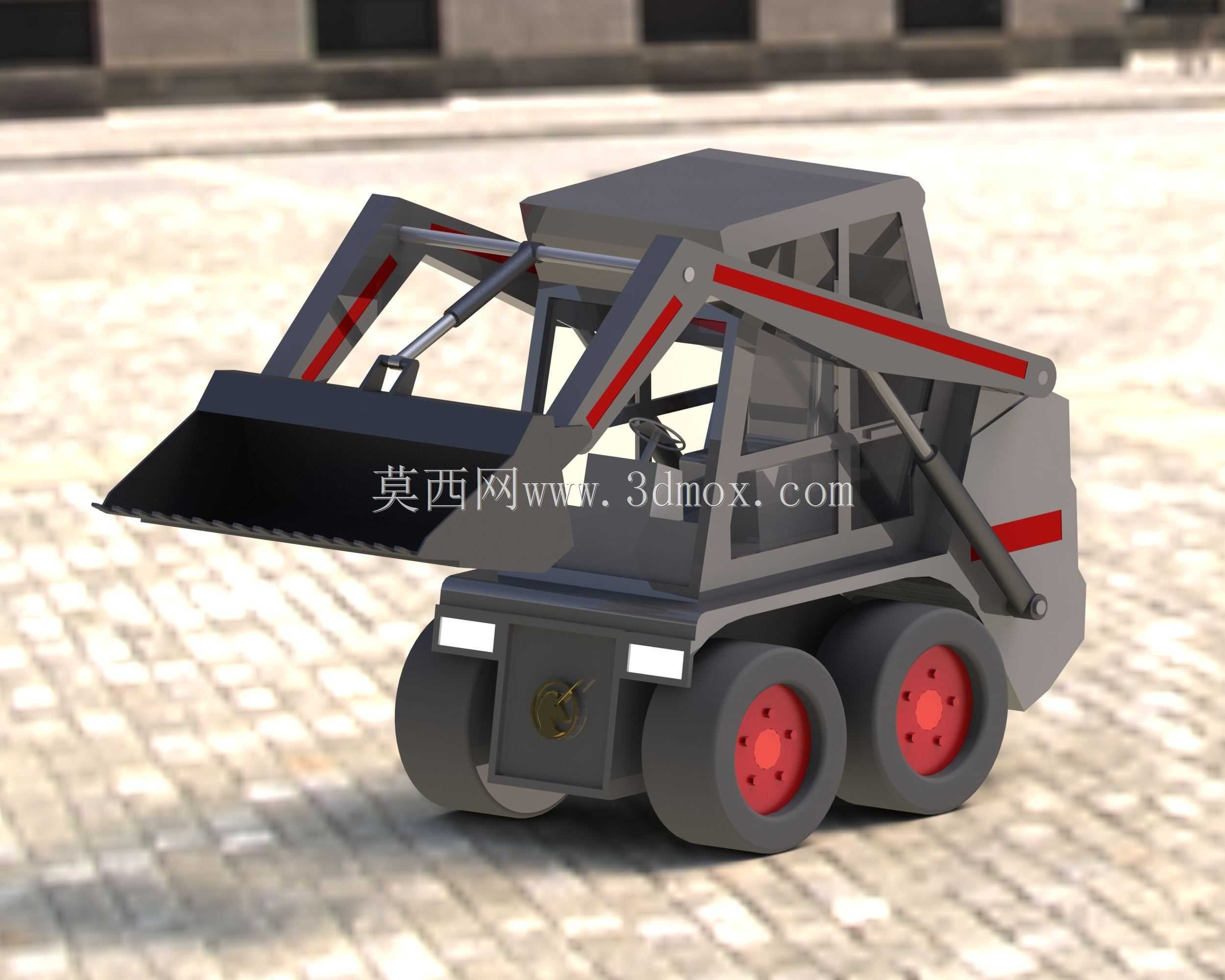

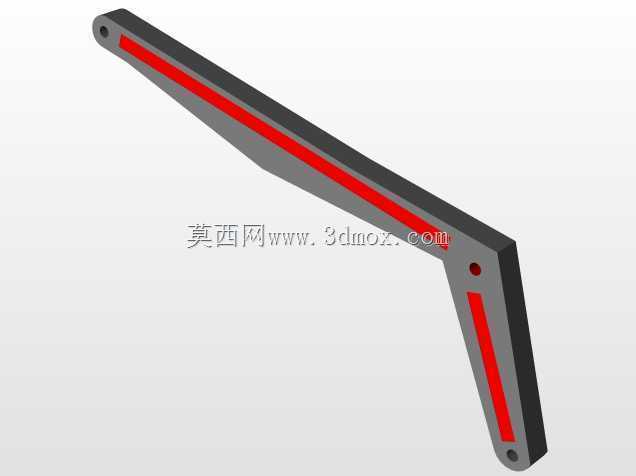

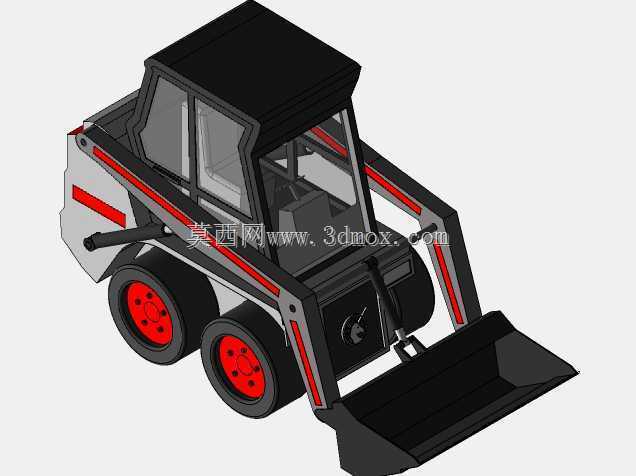

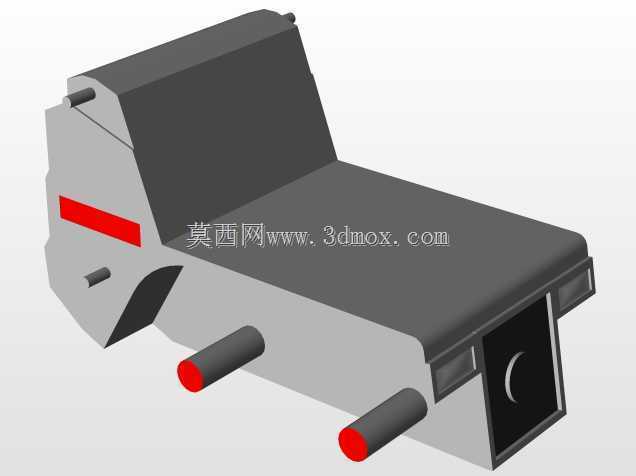

这款轮式滑移转向装载设备的三维结构,在狭小作业空间的适配性上做了针对性的结构优化,区别于常规轮式装载机的转向结构,其采用左右轮组差速滑移的转向逻辑,可实现整机原地回转,作业转弯半径控制在极小范围内,完全适配厂房内部物料转运、市政巷道施工作业、仓储库区堆料整理这类空间受限的作业场景。从结构布局来看,整机采用刚性车架设计,工作装置铰接于车架前端,动臂采用双侧箱型梁焊接结构,摇臂与铲斗连杆的铰点位置经过多轮运动仿真校核,确保铲斗在举升、收斗、卸料全行程中不会与驾驶室防护结构、前轮组发生运动干涉,同时保证收斗角与卸料角满足实际作业的物料留存与卸净要求。动力舱布置于整机后部,与前部工作装置形成重量配平,

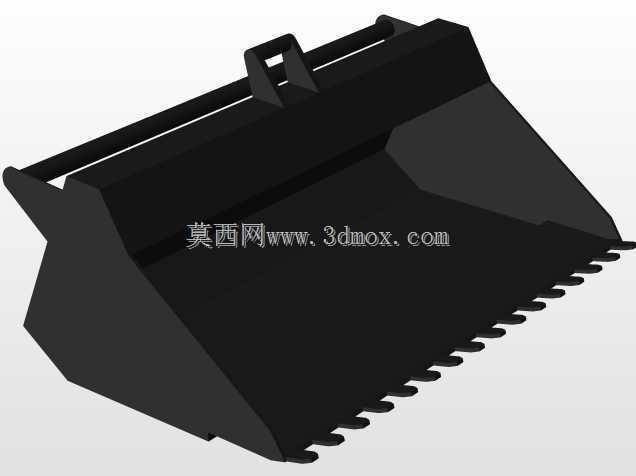

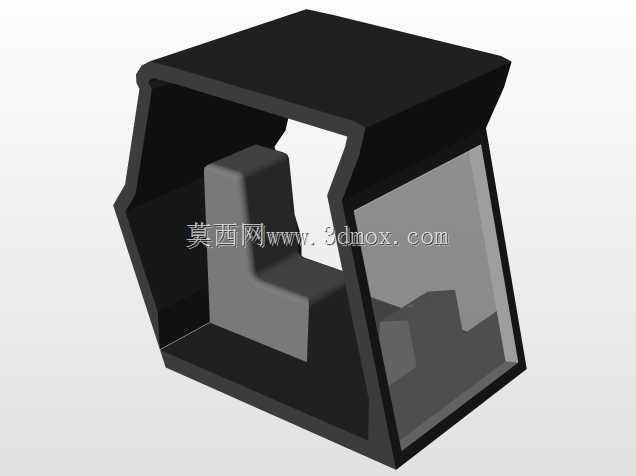

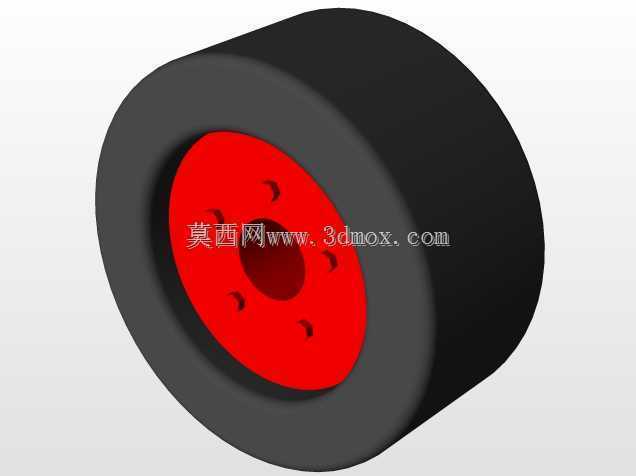

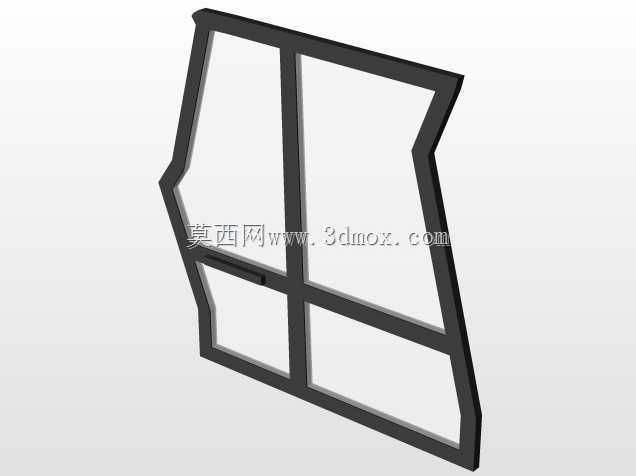

在满铲举升最大高度时整机重心仍落在轮组支撑边界内,避免前倾失稳;轮组采用双排轮并列布局,接地比压经过核算,可在硬化铺装路面、碎石场地等不同地面条件下稳定作业,轮胎与车架侧缘的间隙预留了足够的跳动空间,适配颠簸作业面的悬架行程需求,同时轮边与车架之间预留了液压管路的排布空间,避免转向、作业过程中管路被轮组剐蹭破损。前端铲斗采用带切削齿的耐磨钢结构,斗唇角度与斗容匹配常规散料、建筑垃圾、厂区边角料的铲装需求,斗背与动臂连接的铰点位置做了加强筋布局,可承受偏载铲装时的扭转应力;驾驶室采用防落物的框架式防护结构,操作区域的人机工程布局经过调整,操纵杆件的布置位置符合常规作业人员的操作习惯,视野开口覆盖铲斗作业全区域,
作业时可清晰观察铲斗刃口与物料的接触位置,减少操作盲区。液压管路沿动臂内侧排布,管夹固定点间距经过振动工况校核,避免作业过程中管路共振磨损,液压缸的铰点位置匹配动臂举升力与铲斗掘起力的输出需求,在发动机额定功率区间内可保证铲斗插入料堆时的足够推力,同时举升过程中力臂变化平缓,不会出现举升力骤降的卡顿区间。整机的外形尺寸边界严格控制,宽度适配常规厂区通道、市政人行道的通行宽度,长度在保证作业稳定性的前提下尽可能压缩,确保在狭窄区域内可灵活调整作业姿态,尾部配重突出量控制在安全范围内,回转时不会与周边障碍物发生碰撞。从建模逻辑来看,所有铰接位置的配合间隙都按照实际工程装配公差预留,转动副的运动范围与实际设备的物理限位完全匹配,可直接用于作业工况的运动仿真验证,也可作为同类小型装载设备改型设计的结构参考,针对不同属具的适配接口也在前端连接位置做了通用化预留,可快速更换破碎锤、货叉、扫路辊等不同作业属具,拓展设备的多场景作业能力。
- 上一篇:单钢轮振动压路机械三维结构设计
- 下一篇:JCB轮式装载机铲装作业设备三维结构
- 全部评论(0)
- 模板大小: 5.78 MB
- 售价:5金币
- 下载次数: 49
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类: 机械设备
