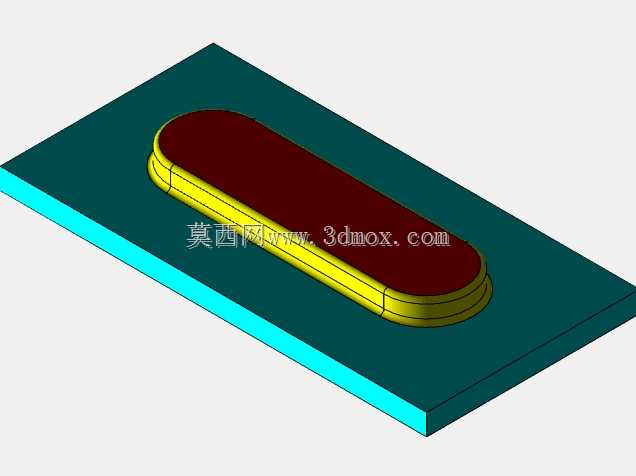

钣金长圆槽压花成形工装结构

这款压花成形结构主要面向薄板钣金加工场景，适配常规冲压设备的安装接口，可直接装夹在普通开式压力机的滑块与工作台面之间，完成薄金属板材表面长圆形凸台压花特征的一次成型作业，无需多工序分步加工，能有效缩减钣金件特征加工的工序流转时间。从实际加工场景来看，这类长圆形压花凸台常见于电气柜面板、设备操作台面、五金壳体的防滑定位区域，既可以作为内嵌标识的安装限位台，也能通过凸起结构提升板材局部的结构刚度，减少薄钣金大面积平面的翘曲变形问题。设计过程中优先考虑了钣金成形的材料流动规律，成形工作面的长圆端部做了平滑的圆弧过渡，避免冲压过程中材料在转角位置出现应力集中导致的开裂、起皱缺陷，成形面的边缘设置了合理的压料间隙，匹配0.5-2mm厚度的常用冷轧钢板、铝合金板加工需求，压料边的宽度经过反复校核，既能保证成形过程中板材不会随意窜动，也不会在工件表面留下多余的压痕影响外观质量。结构的安装基准面做了平整化处理，底面与设备工作台贴合的平面度控制在0.02mm以内，上部模柄位置适配常规压力机的装夹孔径，无需额外制作转换接套即可完成安装调试。成形凸台的高度设置了多档适配区间，可根据不同板材的延伸率调整冲压行程，避免成形过度导致的板材破裂，同时工作面的圆角半径匹配不同板厚的成形需求，不会出现凸台根部R角过小导致的应力集中问题，加工完成的工件凸台边缘顺滑，无毛刺、拉伤缺陷，后续无需额外的打磨修整工序即可直接进入下一装配环节。在实际批量加工场景中，该结构的成形效率远高于数控铣削、手工敲制的加工方式，单件加工时间可控制在数秒以内，成形特征的一致性好，批量生产时的尺寸公差可稳定控制在±0.1mm范围内，完全满足通用五金钣金件的加工精度要求。结构整体采用合金工具钢材质制作，工作面经过淬火硬化处理，耐磨性能优异，长期冲压作业不会出现工作面塌陷、磨损变形的问题，日常维护仅需定期清理工作面残留的金属碎屑，涂抹少量防锈油脂即可，无需复杂的保养流程。
