履带式拖拉机活塞连杆组件三维设计

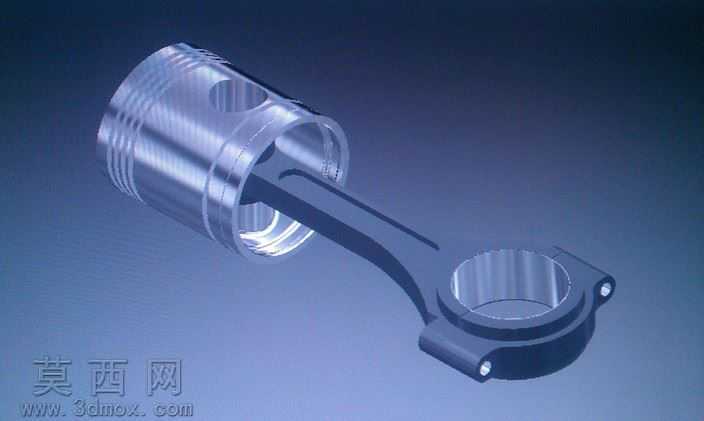

本作品为履带式拖拉机动力核心的活塞连杆组件三维建模成果，建模过程严格遵循内燃机活塞连杆机构的实际设计规范，还原部件的真实装配关系与结构细节。建模阶段首先基于活塞连杆的工作工况确定核心尺寸参数，活塞部分完整还原了活塞头部的环槽结构、活塞销座的定位特征、裙部的导向型面，每一处环槽的宽度、深度都参照农用机械发动机的实际设计标准设定，保证结构的合理性；连杆部分精准还原了杆身的工字型截面结构、大小端的连接特征、连杆盖的分体式装配结构，以及螺栓连接孔的定位细节，大小端的孔径、杆身的过渡弧度都经过参数化校准，确保与活塞、曲轴的装配匹配度。材质与渲染环节，针对金属部件的特性进行材质参数调试，活塞部分采用高反光铝合金材质参数，还原铝合金活塞的金属质感，表面添加细微的机加工纹理，模拟实际零件的加工痕迹；连杆部分采用调质钢材质参数，调整金属粗糙度与反光度，区分不同部件的材质差异，渲染时采用柔和的侧光打光方案，突出部件的结构轮廓与曲面过渡，让活塞的圆柱曲面、连杆的工字型截面特征清晰呈现，同时添加柔和的环境反射效果，提升渲染图的真实感。结构设计上充分考虑活塞连杆组件的运动特性，活塞销与活塞销座、连杆小端的配合间隙按照实际装配公差设定，连杆大端的分体式结构完整还原了连杆盖与杆身的定位止口、螺栓连接的装配关系，确保模型可用于后续的运动仿真演示，能够直观展示活塞在气缸内的往复运动、连杆将往复运动转化为曲轴旋转运动的工作过程。整个建模过程遵循从整体到局部的设计思路，先搭建活塞与连杆的整体装配框架，再逐步细化各个局部特征，每一个结构特征都对应实际部件的功能需求，活塞环槽用于安装活塞环实现密封与导热，活塞销座用于传递活塞承受的燃气压力，连杆杆身的工字型截面在保证结构强度的同时降低部件重量，适配履带式拖拉机大扭矩、高负荷的工作工况，模型结构完整，细节丰富，可用于机械原理教学、农机部件结构展示以及相关设计参考场景。
