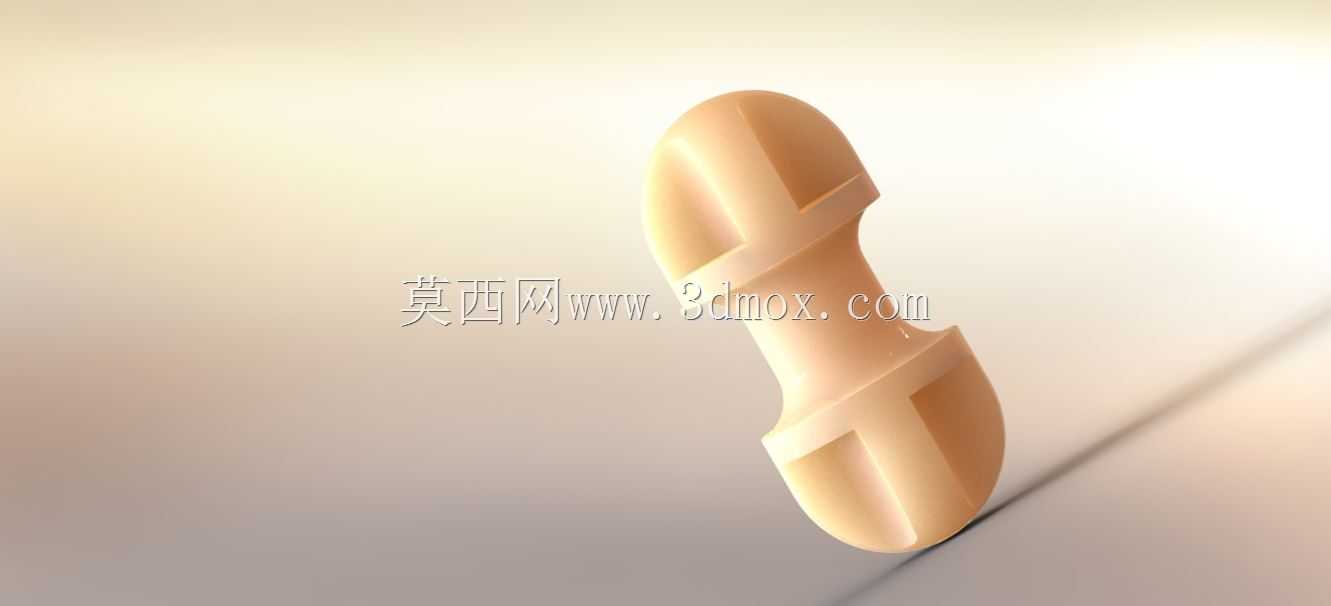

十字槽双头连接定位销轴结构设计

这类十字槽双头销轴常应用在轻工装配、小型工装夹具、民用五金的铰接定位场景中，区别于普通圆柱销的单一限位功能，两端的十字开槽结构可配合卡簧或者端盖实现双向防脱，不需要额外加工螺纹孔或者焊接挡片，装配效率比传统带孔销轴提升近四成。从结构设计逻辑来看，整体采用对称式流线过渡，两端的圆弧收边避免了装配过程中对安装孔壁的刮蹭，十字槽的深度控制在销轴直径的五分之一，既保证了卡入限位件时的形变余量，又不会因为开槽过深导致销轴整体抗剪强度下降。实际选型时需要注意，这类销轴的安装边界要求两端预留至少3毫米的操作空间，方便卡簧钳伸入十字槽完成限位件的卡装，轴身的圆柱度公差控制在IT7级，能适配H8级精度的安装孔，铰接转动时的径向窜动量可控制在0.02毫米以内，满足多数轻载铰接场景的精度要求。在功能特性上，轴身中段做了微幅的直径加大处理，形成定位轴肩，装配时可以直接抵靠在两个被连接件的结合面处，不需要额外调整轴向位置，就能保证两侧铰接件的间隙均匀，避免转动时出现偏磨。不同于带螺纹的铰接轴，这类销轴不需要配套螺母锁紧，拆装时只需要取下两端的限位卡簧就能直接敲出，在需要频繁维护更换铰接件的工位上，能大幅降低拆装的工时消耗。设计过程中需要重点校核十字槽根部的应力集中系数，槽底做R0.3的圆角过渡，避免受冲击载荷时出现根部断裂的问题，表面粗糙度控制在Ra1.6，既减少铰接转动时的摩擦阻力，也能降低长期使用后的磨损量。这类零件的材质多选45号钢调质处理，表面硬度达到HB220-250，兼顾韧性和耐磨性，在载荷不大的民用产品、小型自动化设备的铰接点位上，能替代传统的螺栓铰接结构，让整体装配结构更紧凑，外露的零件端部没有尖锐棱角，也能提升设备使用的安全性。
