方形安装板重载万向脚轮结构设计

　　该脚轮结构主要用于各类需要频繁移动、转向和临时定位的机械设备底部，常见于轻型工装小车、机床辅助料架、车间周转车、检测台架、自动化设备移动底座以及生产线旁的工具柜。与固定支脚相比，这类带回转支架的脚轮能够在设备推移过程中同时承担承载和方向调整功能，使整机在狭窄通道内也能完成转向、对位和靠边布置。实际选型时，脚轮并不是单纯按轮子外观确定，而是要结合设备总重、重心高度、地面条件、推动频率、是否需要制动以及安装空间综合判断。

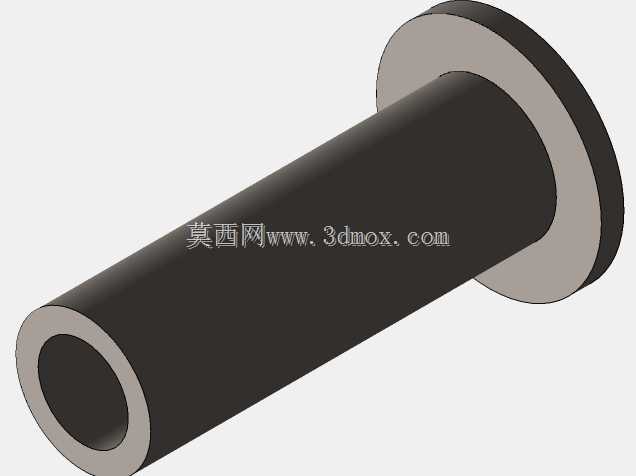

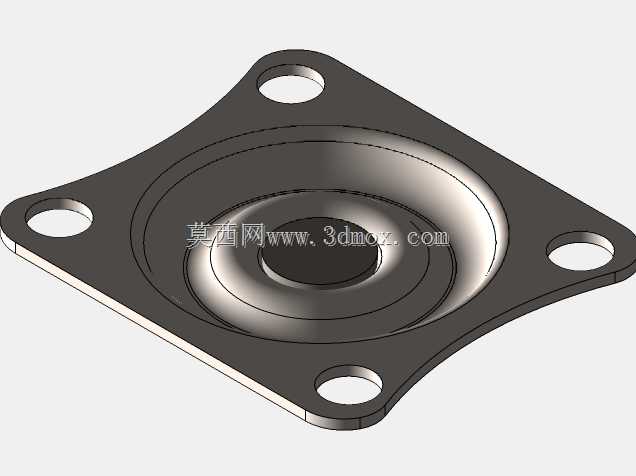

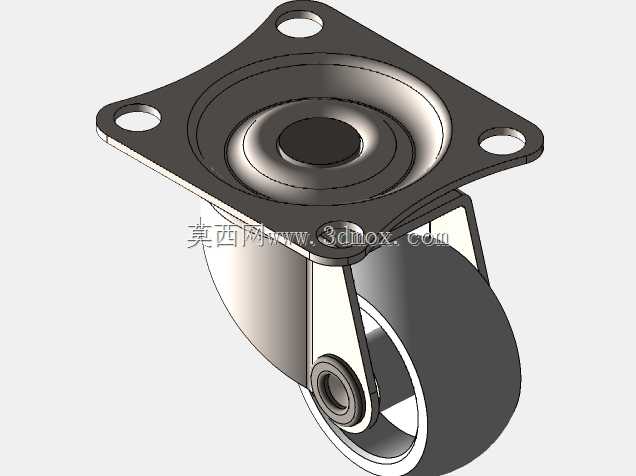

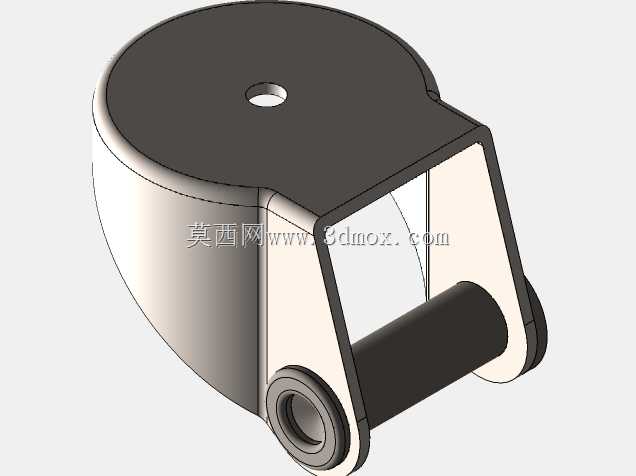

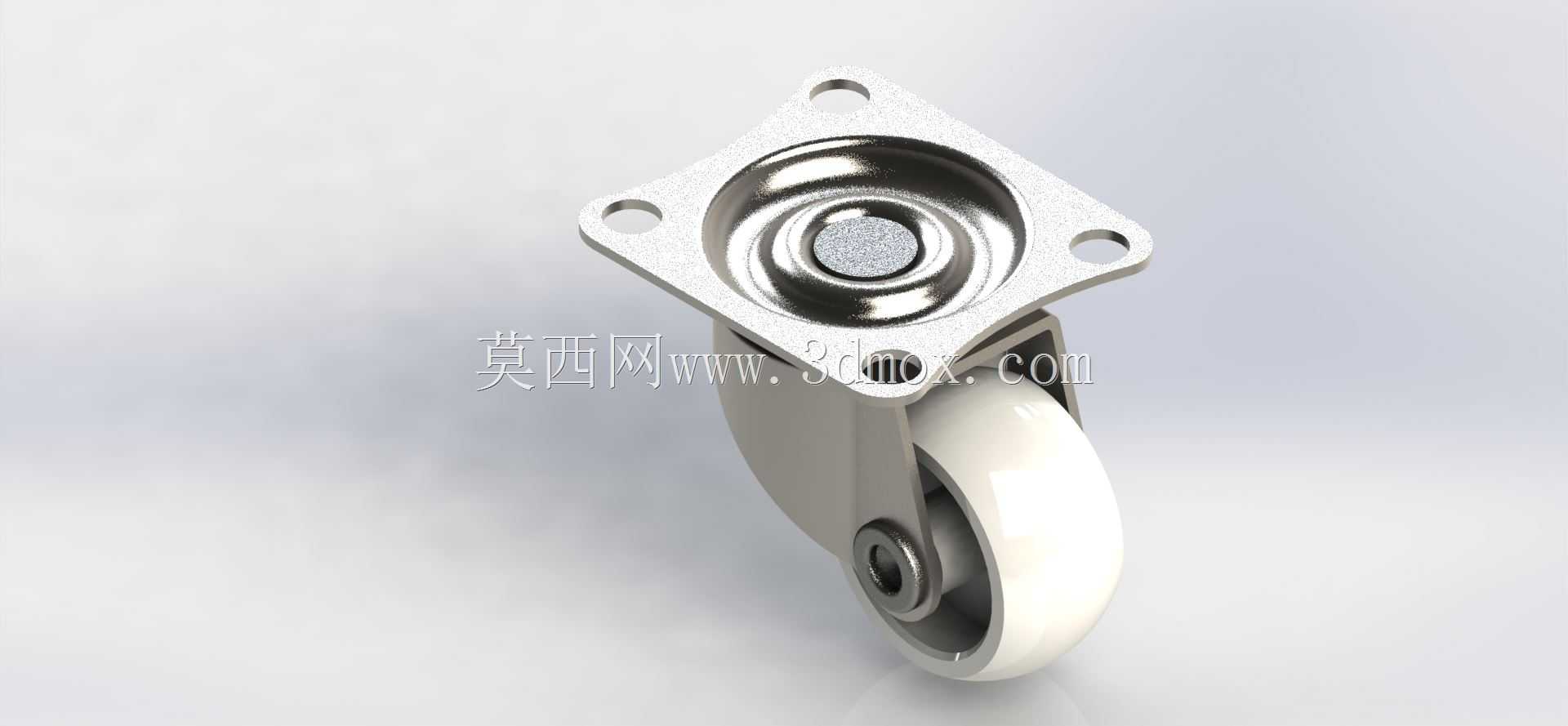

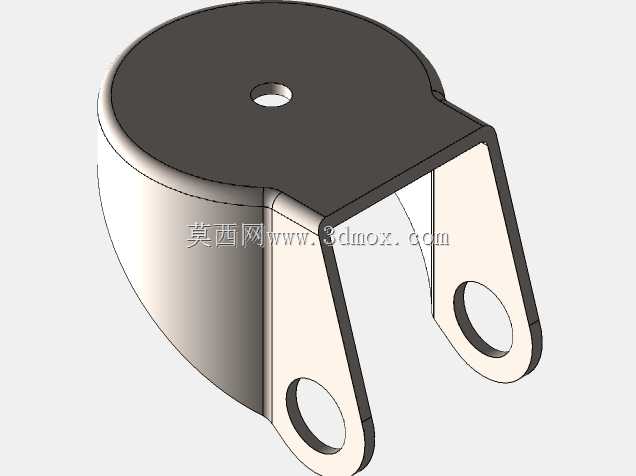

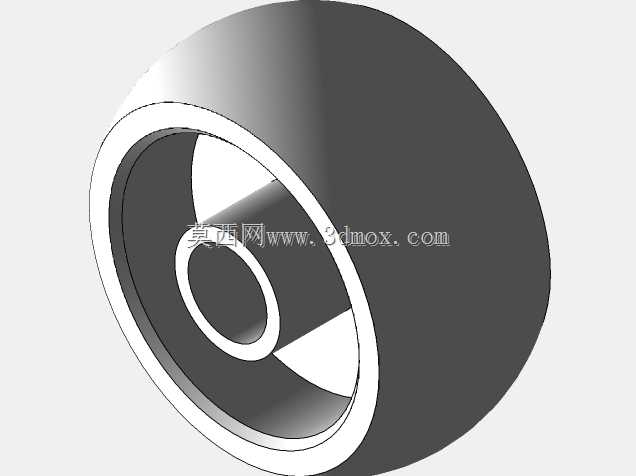

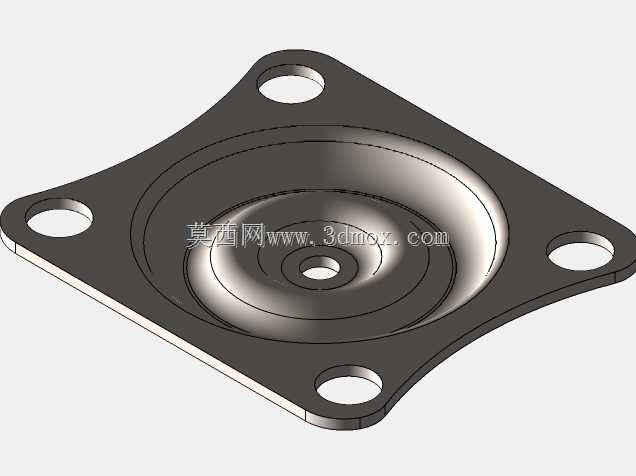

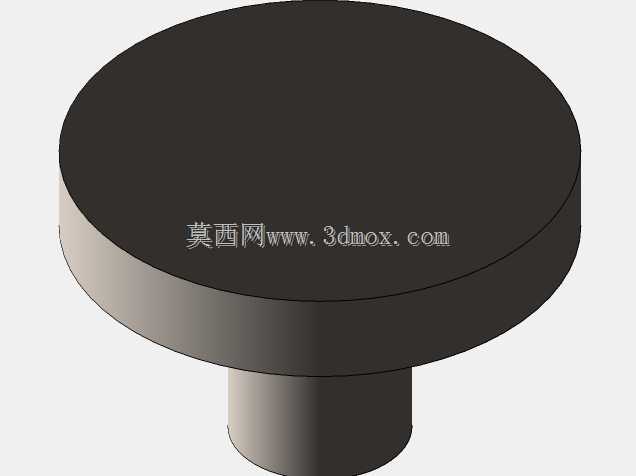

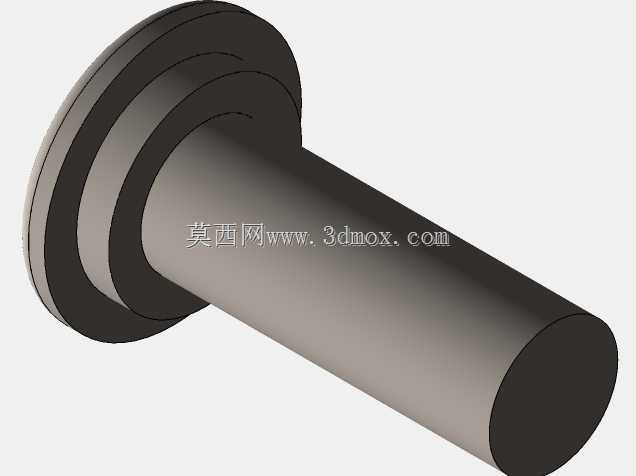

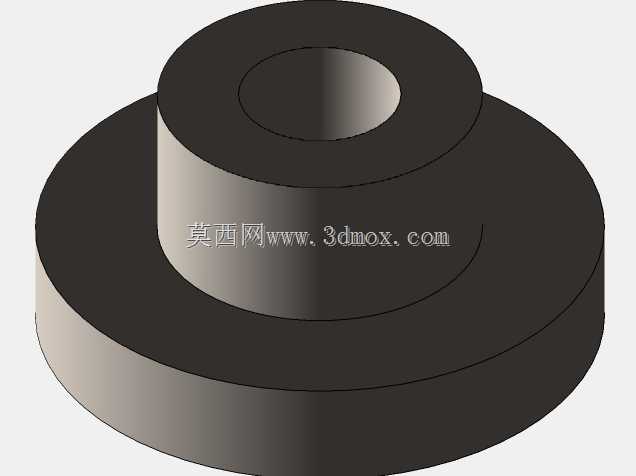

　　从结构组成看，该模型包含方形安装板、回转盘、冲压或成型支架、轮轴、轴承区域以及白色轮体。方形安装板四角设置安装孔，用于通过螺栓与设备底架连接；板下的回转结构承担水平方向旋转，使轮子能够随外力方向自动调整朝向。支架上部与回转盘连接，下部通过轮轴夹持滚轮，形成稳定的受力闭环。轮体采用圆弧外缘造型，接触地面时具有一定的线接触过渡区域，既能降低滚动阻力，也能在轻微不平整地面上保持较好的通过性。

　　在承载思路上，这类脚轮的关键不只是轮子本身强度，还包括安装板、回转支承和支架的刚度匹配。若设备重心偏高，推移时侧向力会通过轮轴和支架放大，支架折弯区域容易成为应力集中位置；若安装板过薄，螺栓预紧后可能产生局部变形，影响回转灵活性。因此在三维设计中，需要重点检查安装孔边距、板厚、支架过渡圆角、轮轴直径以及回转盘与支架之间的连接关系。模型中方形板的四孔布局有利于分散螺栓载荷，也便于在矩形钢管底架或焊接底板上直接安装。

　　安装边界方面，方形顶板的外轮廓决定了底架上所需的平面区域，四个孔位需要与设备底部横梁或补强板对应。若底架为薄壁方管，不能仅将脚轮固定在管外壁上，通常应在管内增加衬板或在底部焊接加厚连接板，以避免螺栓拉穿管壁。脚轮安装后，整机最低离地高度由轮径、支架高度和顶板厚度共同决定；设计移动设备时，还要在脚轮周围预留转向空间，防止轮体在最大偏转角度时与底架支腿、柜门、线缆桥架或周边钣金件发生干涉。

　　万向回转功能的工程意义在于降低操作人员的转向力。设备直线推行时，轮面方向随运动趋势稳定；当需要横向调整或原地转向时，支架绕竖直轴线旋转，滚轮不必承受强行扭转。对于多轮布置的设备，通常四个脚轮共同承载，但实际地面不可能绝对平整，底板焊接误差和地面高差会导致个别轮子受力不均。选型时可按设备总重乘以动载系数后分配到单轮，并保留适当余量；若设备经常越过门槛、地坪缝或车间轨道，还应考虑冲击载荷对轮轴和支架的影响。

　　轮体材料在应用中也需要区分。浅色轮面通常适用于对地面痕迹较敏感的车间、实验室或展示区域，滚动时相对安静，对环氧地坪和油漆地面较友好；若现场存在铁屑、焊渣、油污或粗粝地面，则需要进一步评估轮面硬度、耐磨性及轴承密封形式。轮轴处的转动副应保证滚轮旋转顺畅，避免因侧向间隙过大造成轮体摆动。回转盘区域则要关注防尘和长期使用后的卡滞问题，在粉尘较多的工况下，裸露回转结构容易积聚杂物，设计设备护罩时可适当遮挡但不能影响转向。

　　从建模角度看，该脚轮适合作为设备底座设计中的标准支撑件进行装配校核。工程师可将其安装到机架底部，检查整机推动高度、螺栓操作空间、轮子转向包络以及与地脚固定机构的关系。对于需要既移动又固定的设备，还可在脚轮附近布置可调支脚或刹车结构：移动时由脚轮承重，到位后通过支脚抬升或刹车限位，使设备在加工、检测或接线时保持稳定。

　　整体而言，该结构体现了小型移动支撑件的典型设计逻辑：上方通过方形板与设备刚性连接，中部通过回转支架释放转向自由度，下方通过滚轮实现低阻力移动。虽然脚轮在整机中占比不大，但它直接影响设备推移手感、停放稳定性和现场安全性，因此在底架设计早期就应纳入尺寸链和承载校核，而不是在整机完成后作为附件随意选配。
