角式进料卡盘截止阀结构设计

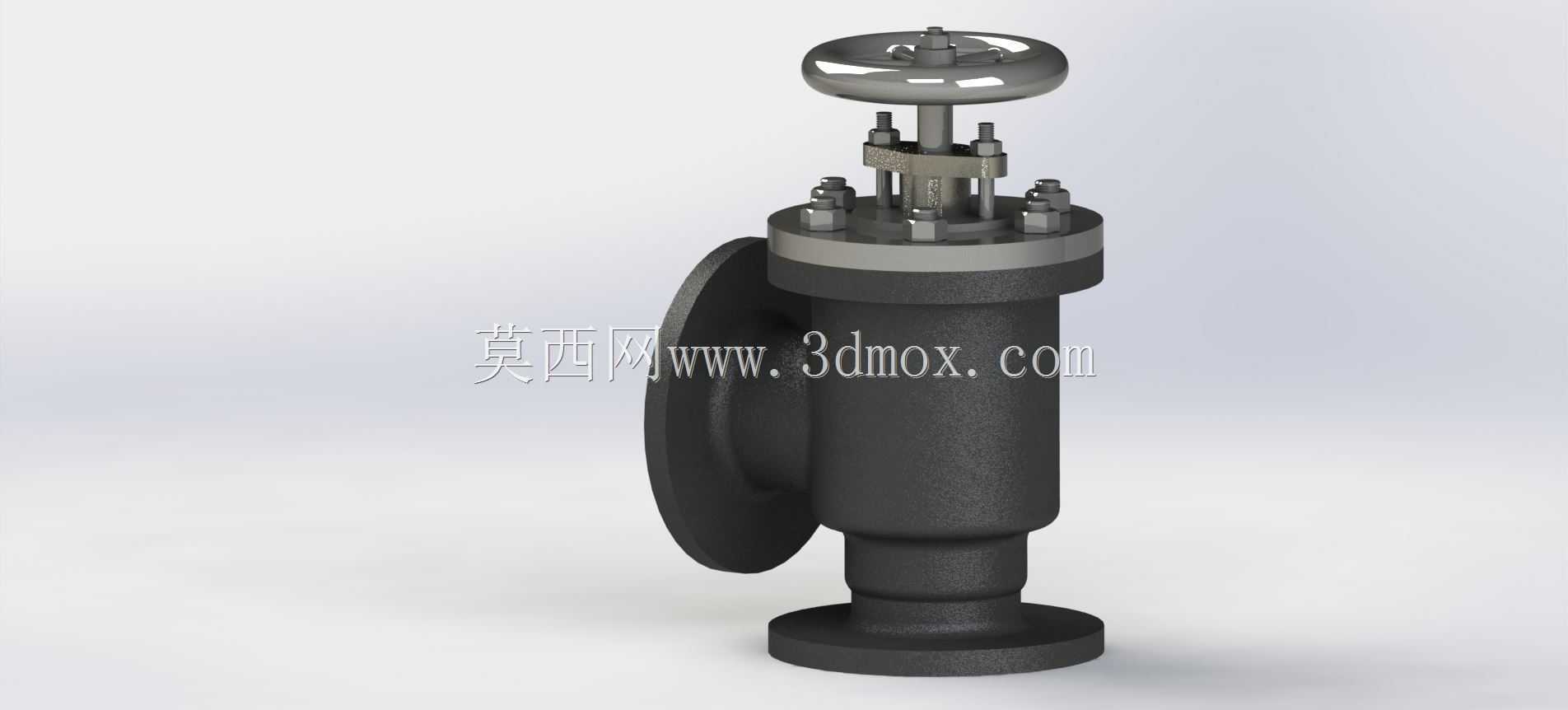

　　这款角式结构的进料卡盘阀，主要应用在需要侧向进料、垂直出料的流体输送管路场景中，常见于精细化工、食品制药、中小型流体处理机组的进料端管控环节，用来截断或接通管路内的介质通路，相比直通式阀件，角式结构能直接适配管路90度转向的布设需求，省去额外的弯头配件，减少管路泄漏点同时降低流体局部阻力损失。

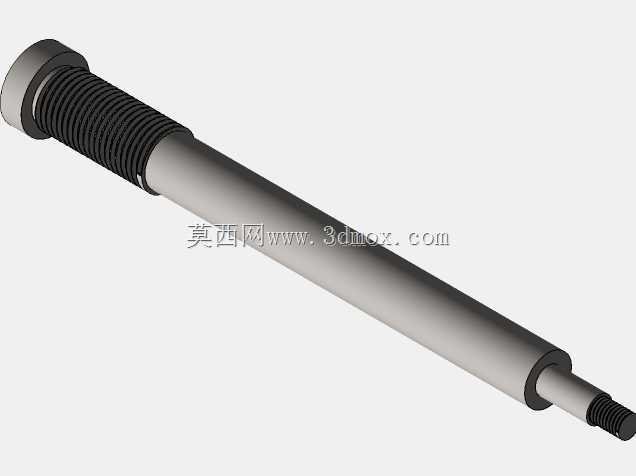

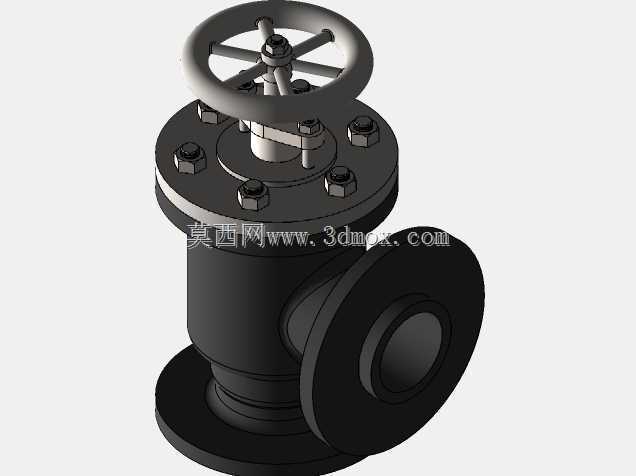

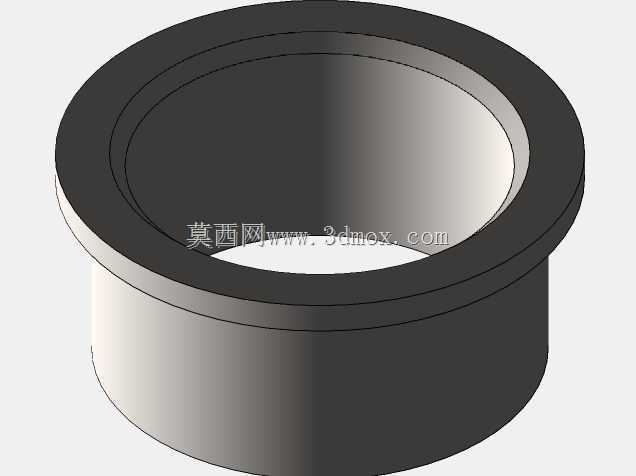

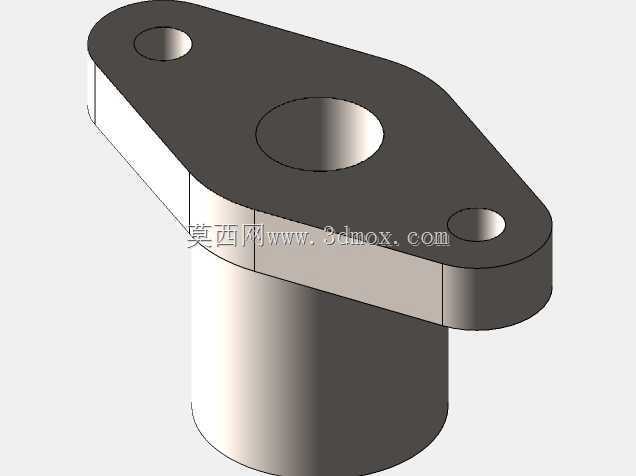

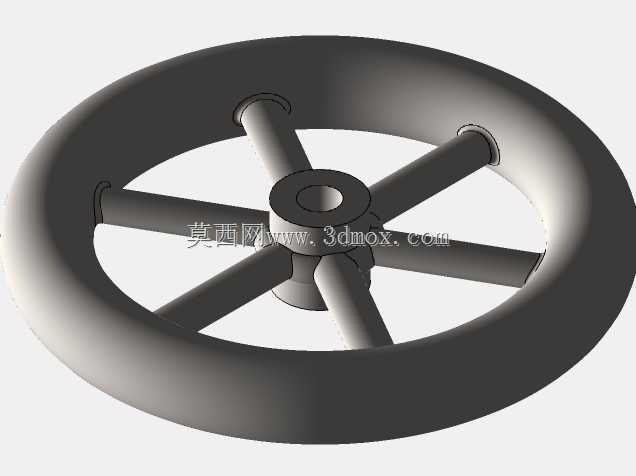

　　从实际功能来看，该阀件采用手轮驱动的明杆结构，手轮旋转时带动阀杆做轴向升降，进而带动阀瓣实现密封面的贴合与分离，明杆设计的优势在于操作人员可以直观通过阀杆的伸出长度判断阀门的开度状态，避免误操作；阀杆与阀盖之间采用填料密封结构，搭配多组螺栓紧固的阀盖压盖，可通过调整压盖螺栓的预紧力补偿填料磨损带来的密封间隙，适配带一定压力的流体输送工况，手轮下方设置的阀杆限位结构，能避免阀杆过度上升导致的阀瓣脱落、密封面撞击损伤问题。

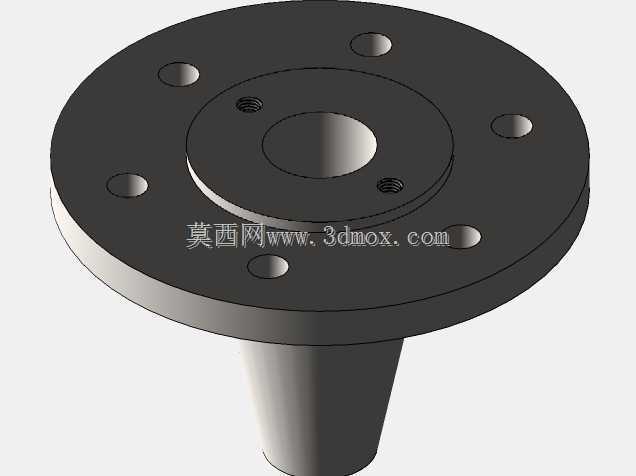

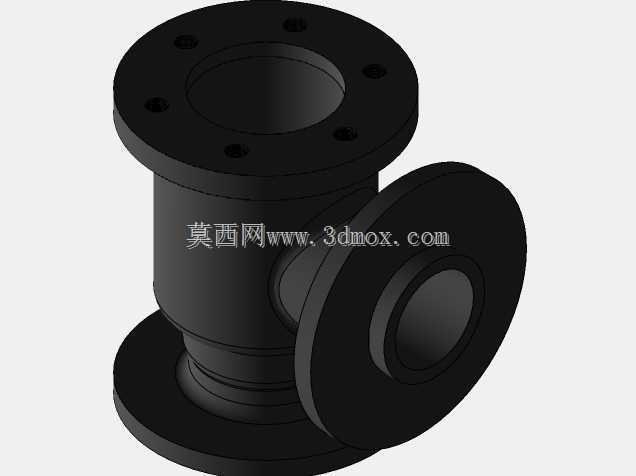

　　设计过程中首先考虑了安装适配性，底部采用法兰连接结构，侧向进料端采用卡盘快接结构，这种组合连接方式兼顾了固定管路的连接稳定性与快拆需求，卡盘端无需额外拧动多组螺栓，只需松开卡箍即可实现进料端的快速拆卸，方便管路定期清理、阀件检修更换；整体外形采用直角布局，底部法兰的安装孔位按照通用管路法兰标准布设，侧向卡盘的端面与底部法兰端面的垂直距离经过尺寸校核，既保证阀瓣的升降行程足够实现全通径流通，又控制整体安装占用空间，避免与周边管路、设备支架产生干涉。

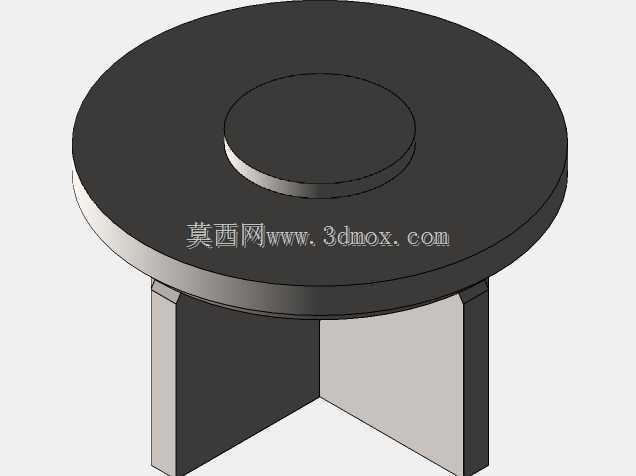

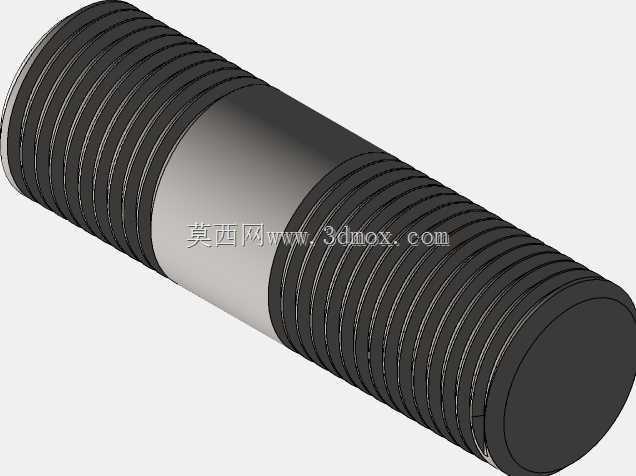

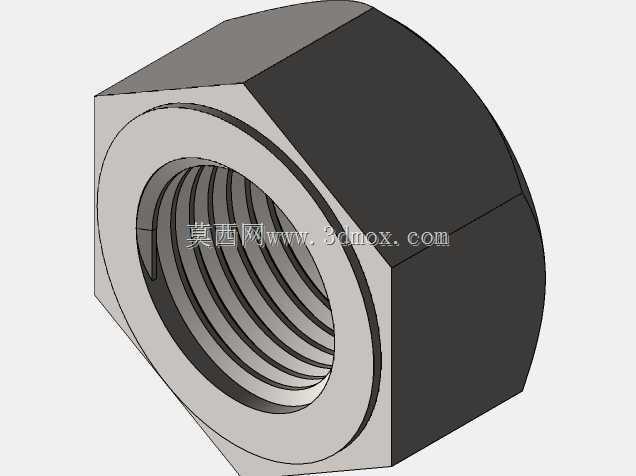

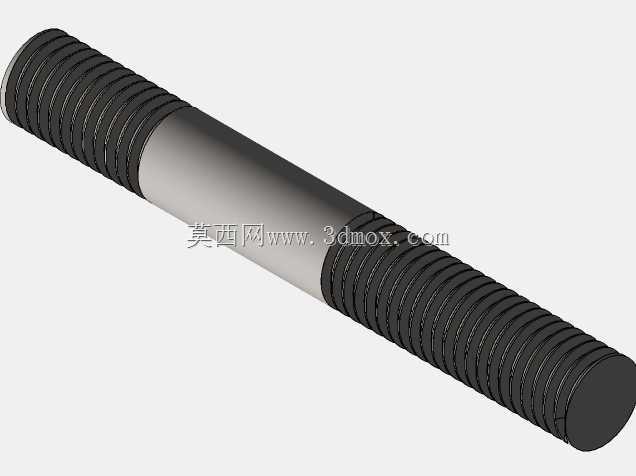

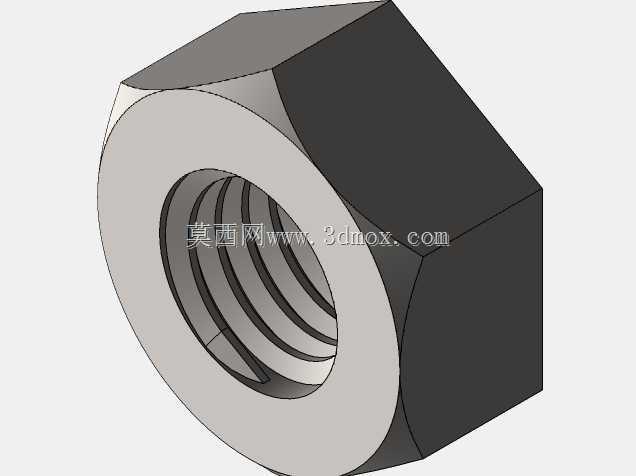

　　结构细节上，阀体采用一体式铸造成型的流道，流道内壁做圆弧过渡处理，避免介质在转角处出现滞留死角，对于有洁净度要求的输送场景，这种无死角流道能减少介质残留，降低清洗难度；阀瓣密封面采用堆焊硬质合金的设计，相比普通铜质密封面，耐磨性能提升数倍，可耐受含少量固体颗粒的介质冲刷，延长阀件的实际使用寿命；阀盖与阀体的连接采用周向均布的螺栓紧固，密封面处设置环形密封垫片，螺栓预紧时受力均匀，保证中法兰处的密封可靠性，避免介质从阀盖结合面泄漏。

　　在安装边界的尺寸设计上，手轮的最大旋转外径控制在合理范围，保证操作人员手动开关阀门时有足够的力臂，同时手轮外缘不会超出阀体侧向的安装投影范围，避免在密集布设的管路组中出现操作空间不足的问题；阀杆全行程伸出时的顶部高度经过核算，预留了足够的填料更换操作空间，无需拆卸整个阀件即可完成填料的更换维护；底部法兰的密封面采用凸面结构，与配套法兰的凹面或平面结构均可适配，卡盘端的密封槽尺寸匹配标准卫生级卡箍垫片，安装时无需额外加工适配配件，可直接替换同规格的常规角式阀件。

　　实际选型应用时，该阀件适合安装在进料端需要频繁开关、定期拆洗的管路段，手轮的操作力矩经过结构优化，即使在公称压力范围内的工况下，单人即可完成阀门的全开全关操作，无需借助额外的加力杆；阀杆表面做了防锈处理，避免长期暴露在车间环境中出现锈蚀卡涩问题，整体结构没有易损的复杂传动部件，日常维护仅需定期检查填料密封状态、补充或更换填料即可，维护成本远低于带气动、电动驱动的同规格阀件，适合中小型机组的手动管控点位使用。
