黄铜内螺纹手动球阀结构设计

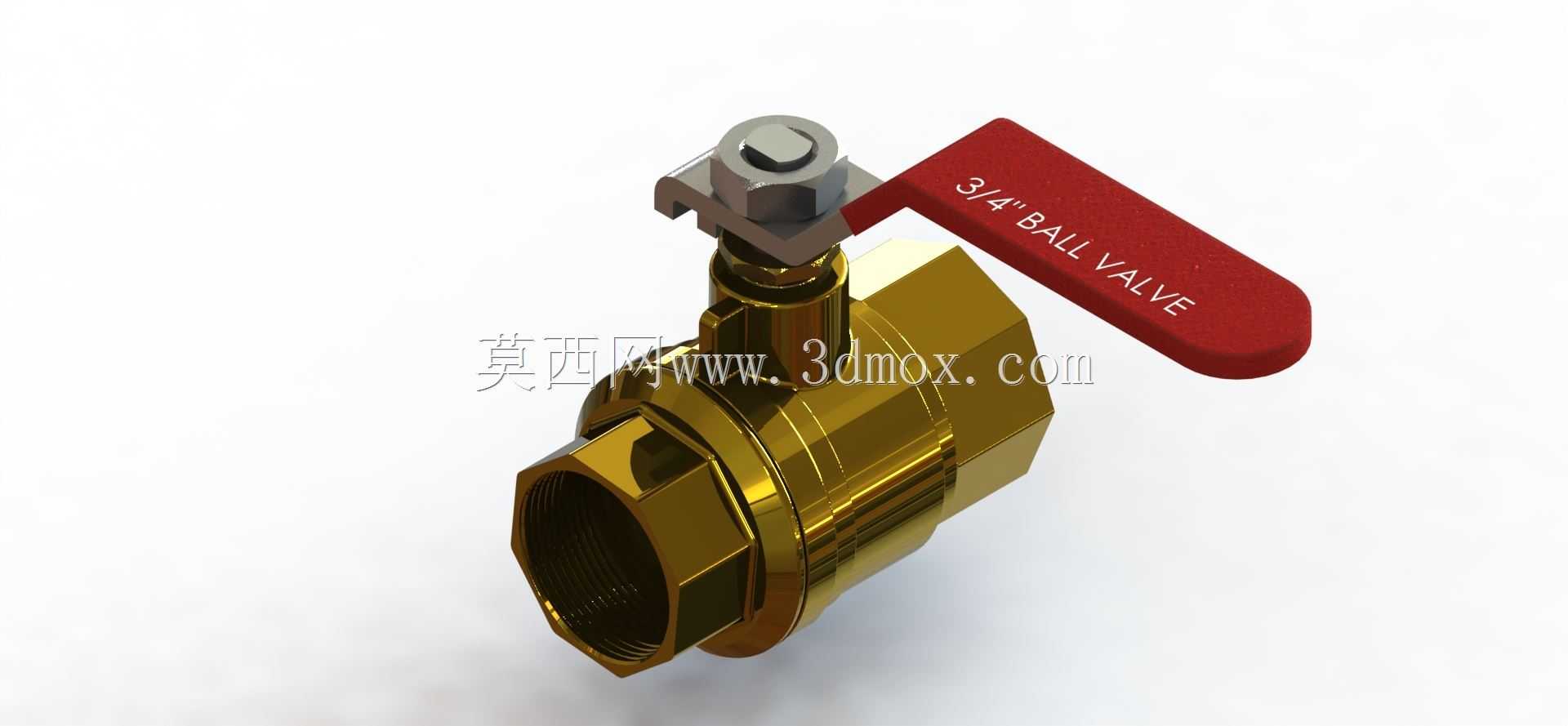

　　这款六分规格内螺纹黄铜球阀，在民用给排水、小型液压站、冷却循环水路、压缩空气支路、机床润滑管路以及小型工艺管线中都属于高频使用的通断控制元件。它的核心作用不是调节流量，而是在检修支路、更换下游滤芯、切换设备工况时快速切断介质通路，依靠90度旋转手柄即可完成全开与全关动作，操作行程短，现场人员无需额外工具就能判断阀门状态，手柄与管路平行时为通路，垂直时为断流，这种直观的状态反馈在密集排布的车间管线里能大幅降低误操作概率。

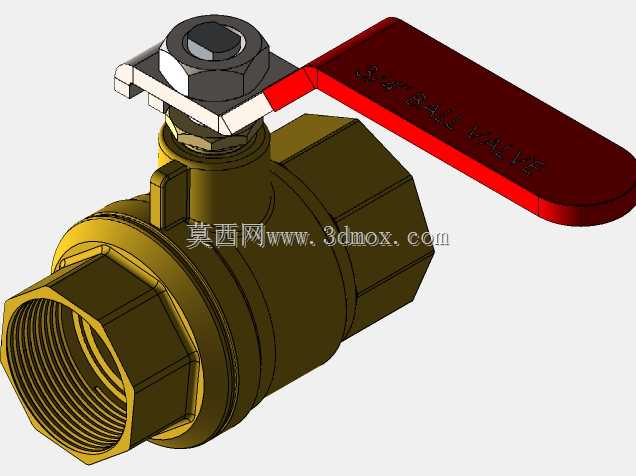

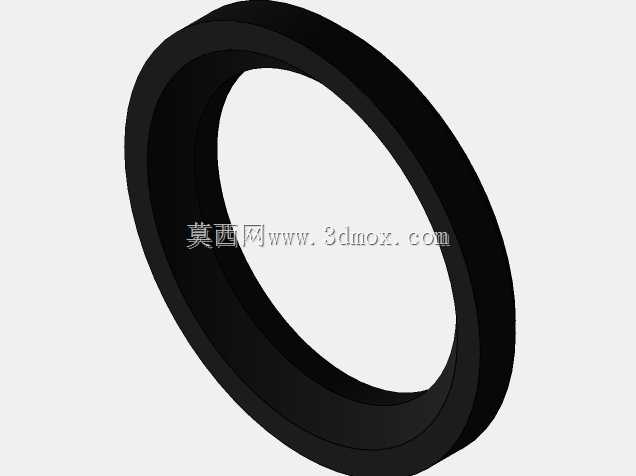

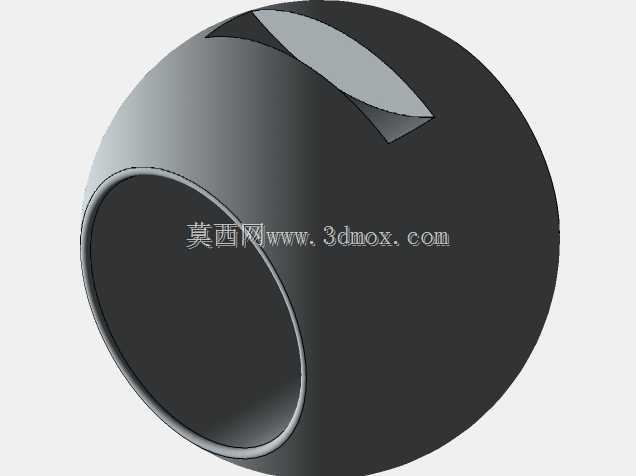

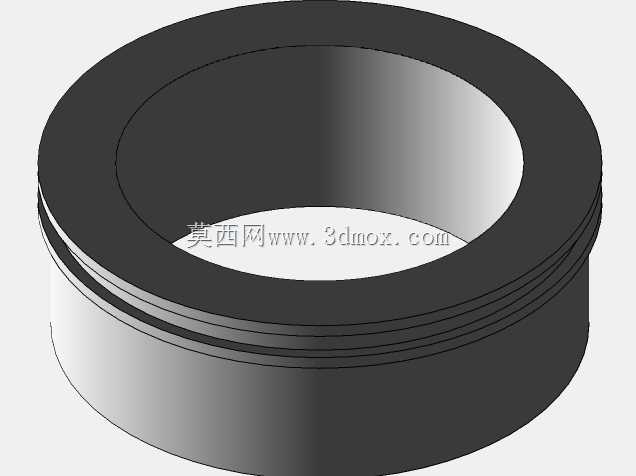

　　从结构设计逻辑来看，该球阀采用两片式黄铜锻压阀体组合，阀体两端加工标准内管螺纹，可直接与同规格镀锌钢管、PPR转接头、铜接头旋合装配，无需额外焊接法兰，安装边界紧凑，整体轴向长度远小于同通径闸阀，在设备内部狭小走线空间里布置优势明显。阀体中部容纳带通孔的球形阀芯，阀芯两侧配置聚四氟乙烯密封阀座，依靠阀盖旋合预紧力将阀座压紧在阀芯球面，闭合状态下介质压力会进一步推动阀芯贴合出口侧阀座，压力越高密封贴合越紧密，这也是球阀在中低压水、气、油管路中能实现零泄漏截断的核心原理。

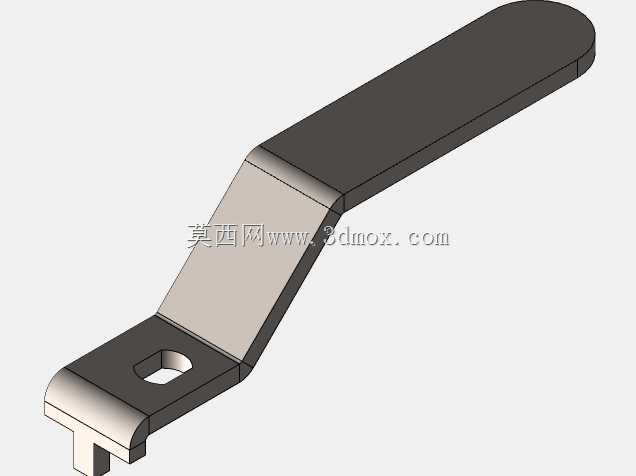

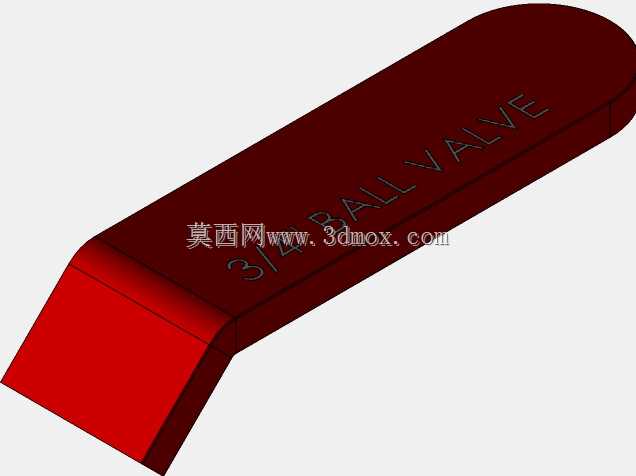

　　上部阀杆采用下装式防吹出结构，阀杆从阀体内部穿入装配，即使填料压盖出现松动，带压介质也不会将阀杆顶出阀体，从结构根源规避了阀杆飞出的安全隐患。阀杆与阀芯之间通过扁方结构传递扭矩，转动手柄时扭矩直接驱动阀芯旋转，没有多余传动间隙，操作手感干脆。阀杆外露段设置多级填料密封槽，填充柔性密封填料后由压盖螺母锁紧，长期使用若出现阀杆处微渗，只需适度拧紧压盖螺母即可补偿密封磨损，无需整体拆解阀门。顶部的红色冲压钢板手柄套在阀杆方头上，通过锁紧螺母固定，手柄长度经过力矩匹配，普通人单手即可克服密封摩擦力完成开关，手柄末端的扁平造型也方便在空间受限位置套入短管加力，应对长期未操作出现的卡滞情况。

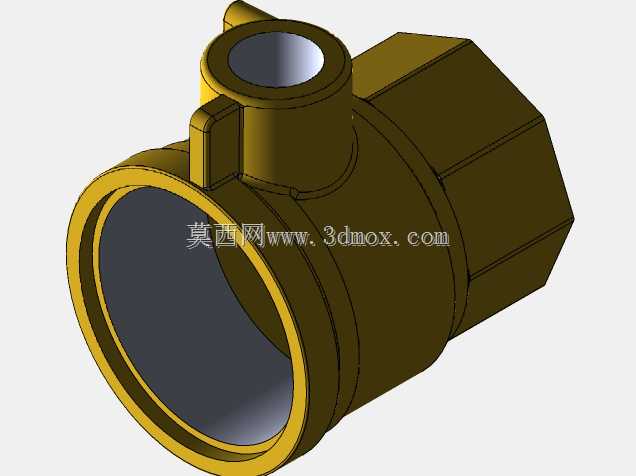

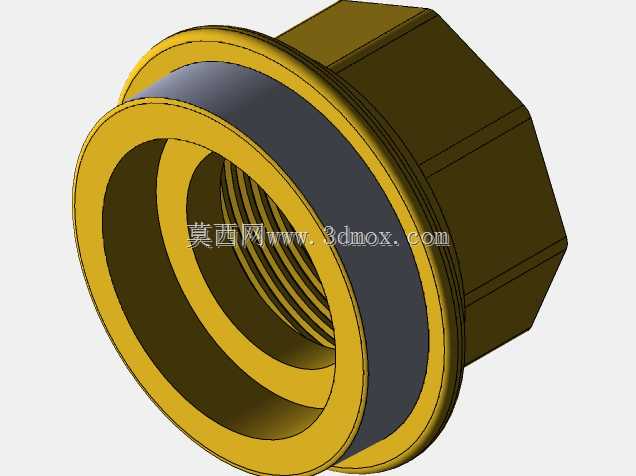

　　建模过程中完整还原了阀体的六方外形，两端接头处的六方结构预留了扳手夹持位，现场安装时可以用管钳或开口扳手卡住六方施加扭矩，避免旋紧管路时阀体跟着转动扭曲密封面。阀体内部流道为全通径设计，阀芯通孔直径和连接管路内径基本一致，介质通过时几乎没有缩径阻力，流阻系数极低，不会在阀位处造成明显压降，也不容易积存杂质，用于输送含微小颗粒的冷却水、乳化液时，卡涩概率远小于截止阀。

　　安装尺寸层面，该阀门两端螺纹轴线同轴，进出口方向无强制要求，双向承压均可正常密封，施工时不必辨别介质流向，排布管线时可以水平安装、垂直安装甚至倒置安装，密封性能不受安装姿态影响。需要预留的操作空间主要集中在手柄旋转侧，必须保证手柄90度摆动范围内没有其他管线、设备钣金遮挡，否则手柄无法转到位，会出现阀芯半开半闭、节流冲刷密封面的问题。阀体两端螺纹连接时需要在管螺纹处缠绕生料带或涂抹螺纹密封胶，旋合深度控制在合理范围，避免过度旋入顶压阀体内部流道造成变形。

　　在整机设备设计选型时，这类球阀通常布置在水泵进出口、换热器进出水口、气动三联件前端、设备总进水支路上，作为日常维护的隔离断点。黄铜材质的切削加工性能好，锻压毛坯组织致密，承压能力满足常规1.6MPa级中低压管路要求，成本远低于不锈钢球阀，针对水、油气、非腐蚀性介质的工况性价比突出。三维结构完整呈现了所有装配配合关系，包括阀座的安装槽位、阀杆的阶梯轴段、手柄的限位结构——阀体上设置的两个限位凸台刚好在手柄旋转0度和90度位置挡住手柄，强制限定阀芯只能在全开全关区间转动，避免过度旋转导致密封面错位。这种细节结构的还原，能够直接用于管路布置干涉检查、操作空间校核、维修拆装路径模拟，也可为同类小通径手动截断阀的结构优化提供参考。
