凹刃磨制导向导轨结构设计

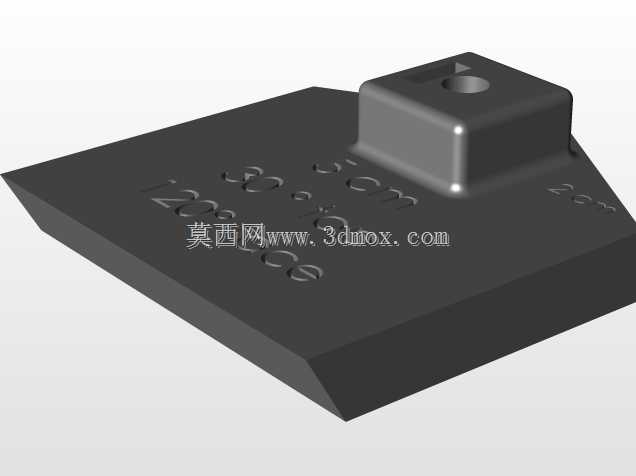

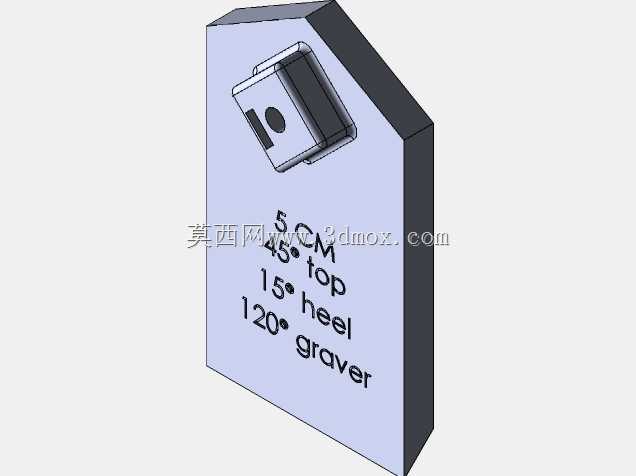

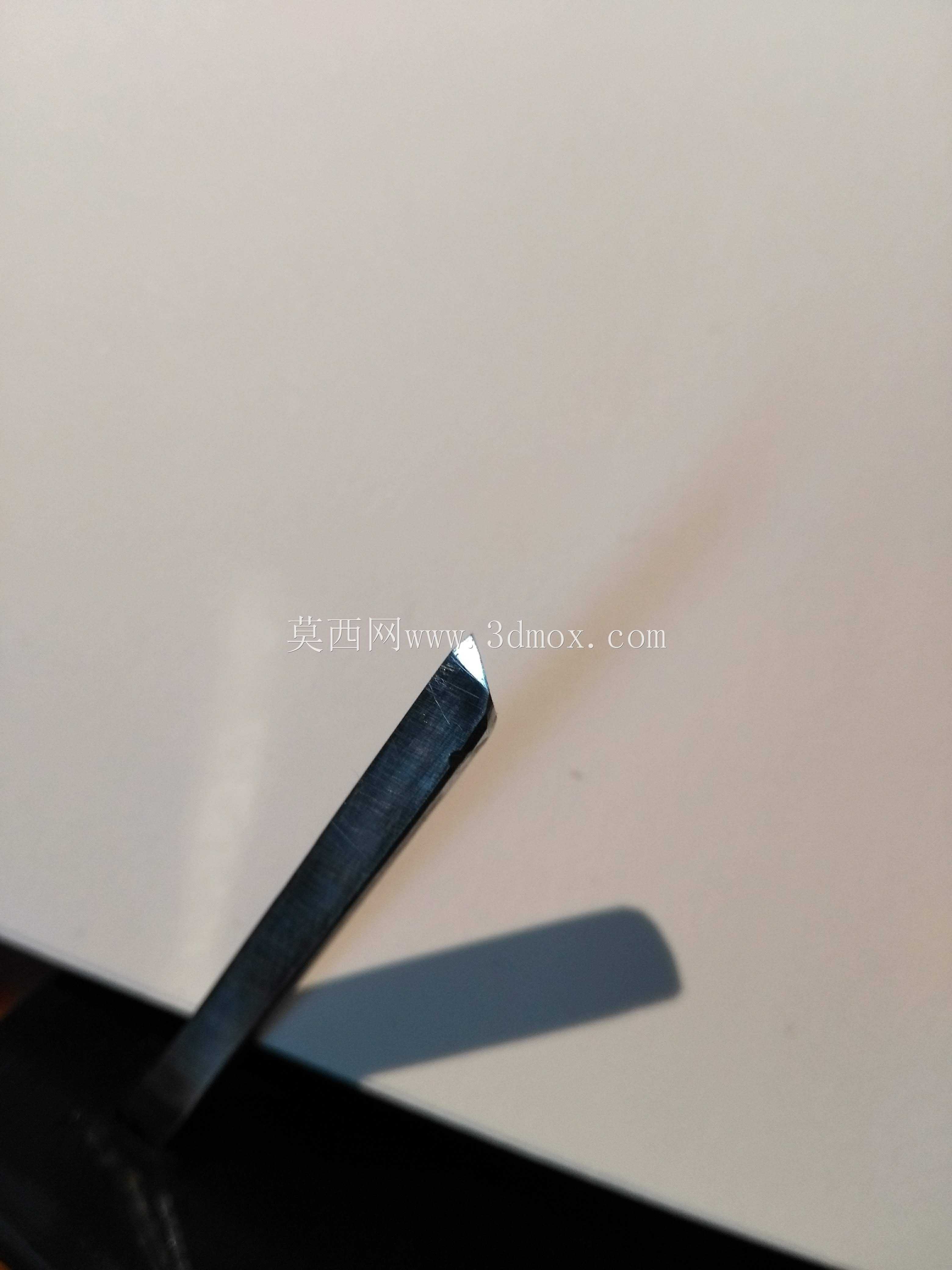

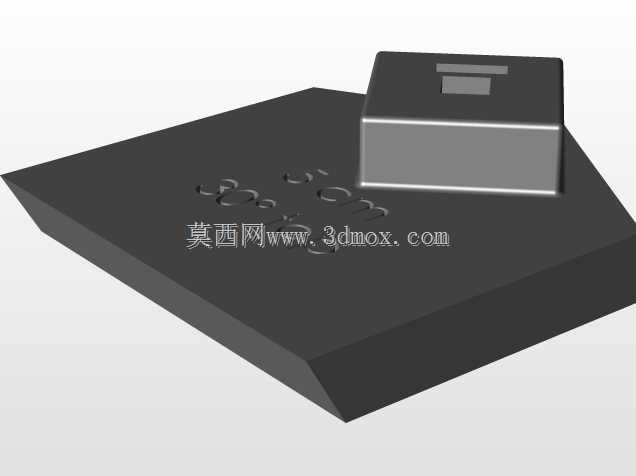

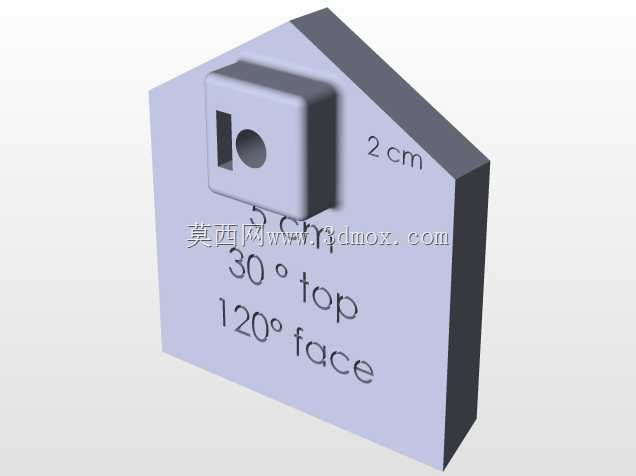

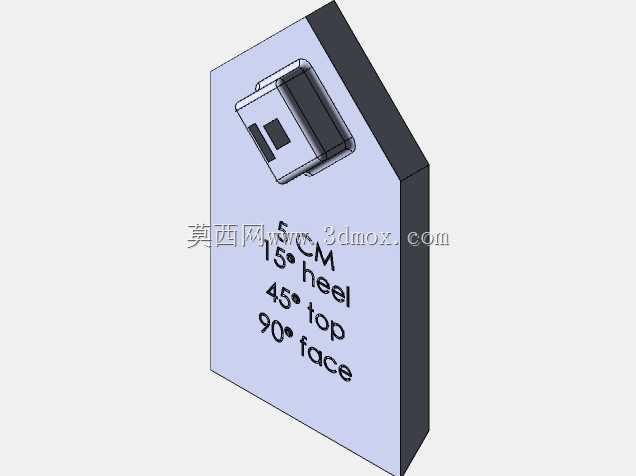

这款导向导轨主要适配4mm直径棒材的预磨与终磨工序，可同时兼容方形、圆形两类棒料的刃磨导向需求，在小型精密磨削、手工雕刻推刻作业场景中能提供稳定的导向支撑，避免刃磨过程中棒料偏移导致的角度误差。设计阶段针对不同截面棒料的刃磨角度做了差异化型面处理：圆形棒料适配的导向位设置120°圆弧定位面、15°跟部避让面与30°顶面导向面，方形棒料适配的导向位则设置45°定位面、15°跟部避让面与30°顶面导向面，同时预留了6*6mm方形螺母与M3螺钉的安装位，可直接通过标准紧固件完成导轨在作业平台上的固定，无需额外加工定制连接结构。考虑到实际作业中尖锐棱边易刮伤棒料表面、增加磨削阻力，型面设计时特意在顶部做了大角度预锐化处理，减少导向面与棒料的接触面积，降低滑动摩擦带来的精度损耗。安装时需保证导轨在作业平面上的突出高度约5cm，该高度是结合手工推刻、小型雕刻机作业的操作空间反复验证得出的，既不会因突出过高导致棒料悬臂过长产生挠度变形，也不会因突出过矮限制操作行程。导轨的跟部与鞋面角度经过多轮试磨调整，圆形位120°跟部、15°鞋跟、30°鞋面的参数组合，方形位45°跟部、45°鞋面搭配15°鞋跟、30°面部支撑的结构，能在5cm长度的工作区间内提供连续稳定的导向，配合大粗糙度的导向表面处理，可在地面引导、凹版印刷辊修磨、小型首饰刃磨等场景下保持导向精度不漂移。实际使用中可搭配对应口径的球杆、回旋快换组件使用，导向面的圆弧过渡处理能保证棒料在滑动过程中无卡滞，长距离推磨时也不会出现角度跑偏问题，不需要额外加装辅助导向结构就能满足精密刃磨的导向要求。
