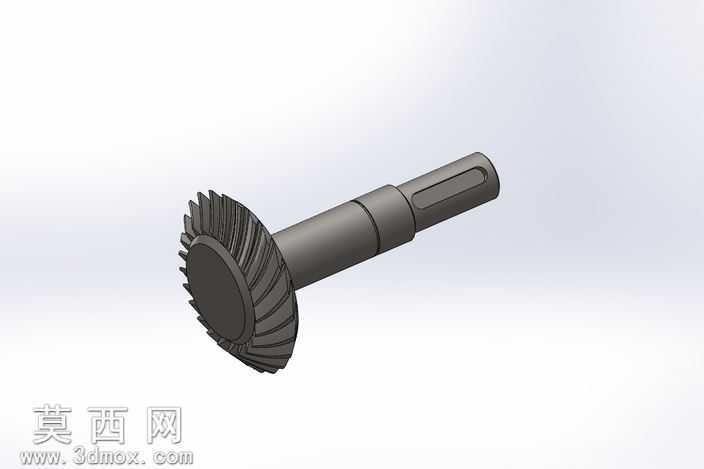

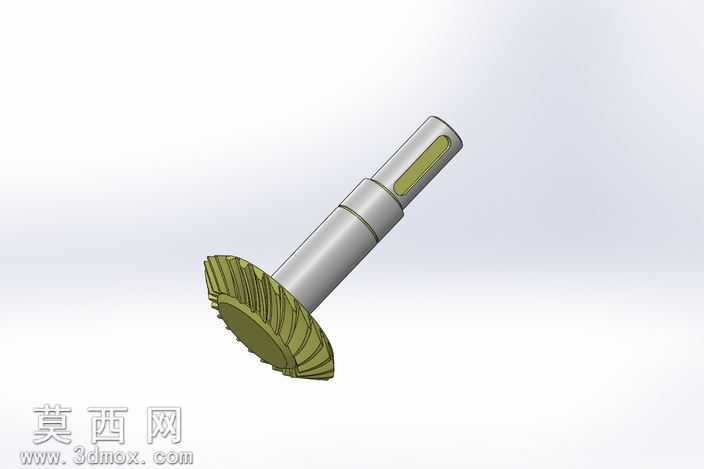

螺旋锥齿轮轴传动零件三维设计

本作品为螺旋锥齿轮轴三维建模设计，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循锥齿轮传动的设计规范，从齿形参数到轴段结构均经过尺寸校核，确保各部分结构符合机械传动的装配与运行要求。建模初期先梳理螺旋锥齿轮轴的功能需求，该零件集成螺旋锥齿轮与传动轴结构，可在相交轴之间传递运动与扭矩，因此建模时优先确定齿轮的分度圆锥角、螺旋角、模数、齿数等核心齿部参数，通过渐开线齿廓的参数化生成逻辑，构建出螺旋锥齿轮的轮齿结构，保证轮齿的齿向、齿厚、齿顶与齿根过渡曲面平滑连续，无建模破面、重叠等几何错误。轴段部分根据传动装配需求，依次设计不同直径的轴肩结构，用于实现轴承、传动连接件的轴向定位，轴端设计键槽结构，用于匹配键连接实现扭矩的稳定传递，各轴段之间采用圆角过渡处理，降低轴类零件运行过程中的应力集中风险，提升零件的结构强度。材质渲染阶段，整体零件采用合金结构钢的材质表现，赋予金属材质特有的哑光金属质感，调整材质的粗糙度、反射参数，还原钢制机械零件经过精加工后的表面质感，轮齿啮合面、轴段配合面的表面精度表现更高，非配合面保留均匀的金属哑光效果，整体渲染效果清晰展现零件的结构细节，各部分结构的轮廓、过渡关系一目了然。结构设计上，齿轮与轴采用一体化结构设计，避免了分体装配带来的同轴度误差、连接松动等问题，提升传动的稳定性与承载能力，轮齿的螺旋方向与角度经过匹配设计，可保证啮合过程中传动平稳、噪音更低，承载能力相较于直齿锥齿轮轴有明显提升，适用于对传动平稳性、承载能力有较高要求的相交轴传动场景。建模过程中对所有尺寸进行参数化关联，修改核心参数即可快速调整零件的整体尺寸，可适配不同传动比、不同安装空间的设计需求，模型几何拓扑结构规整，无多余的建模特征，可直接用于后续的工程图生成、装配仿真、有限元强度校核等后续设计流程，也可用于机械传动结构的教学演示、传动方案的验证展示。
