工业风机配套齿轮箱安装框架结构

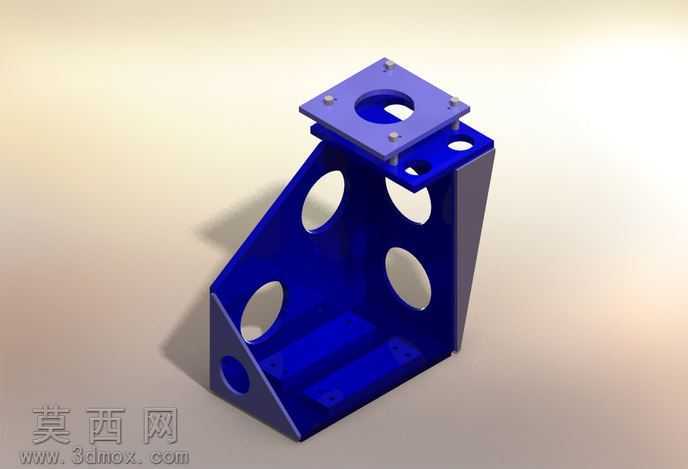

本作品为工业风机配套的齿轮箱安装支撑框架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械装配的公差配合要求，对每一处安装孔位、连接面的尺寸进行精准约束，确保后续装配时齿轮箱与风机主体能够实现无干涉对接。模型渲染阶段采用金属烤漆材质表现主体蓝色涂装效果，通过调整材质的粗糙度、反光度参数还原工业钣金构件的真实质感，顶部安装板的金属原色部分做了轻微的磨砂质感处理，螺栓连接件则赋予镀锌金属材质，区分不同构件的材质属性，让整体渲染效果层次分明。结构设计上，框架主体采用三角形斜撑式受力结构，侧板开设多个圆形减重孔，在保证整体结构刚性、满足承重载荷要求的前提下，尽可能降低构件自身重量，减少不必要的材料消耗；顶部方形安装板预留齿轮箱主轴穿过的中心通孔，四周均匀布置螺栓安装孔，用于齿轮箱主体的定位固定，框架底部设置平整的安装基面，预留对应安装孔位可直接固定在风机基座上，侧边的三角加强筋与主体侧板做一体化折弯设计，提升整体抗形变能力，避免设备运行过程中因振动产生结构松动。设计思路围绕工业场景的实际使用需求展开，充分考虑风机运行时的振动工况，在应力集中的弯折位置做了圆角过渡处理，减少应力集中带来的结构疲劳风险，整体结构紧凑，安装定位逻辑清晰，既满足齿轮箱的安装固定需求，也兼顾了装配检修的操作空间，减重孔的设计同时也能提升设备运行时的散热效率，避免齿轮箱工作产生的热量在封闭框架内积聚，适配工业风机长时间连续运行的使用场景。
