多款式宝石轮廓镂空定位垫片结构

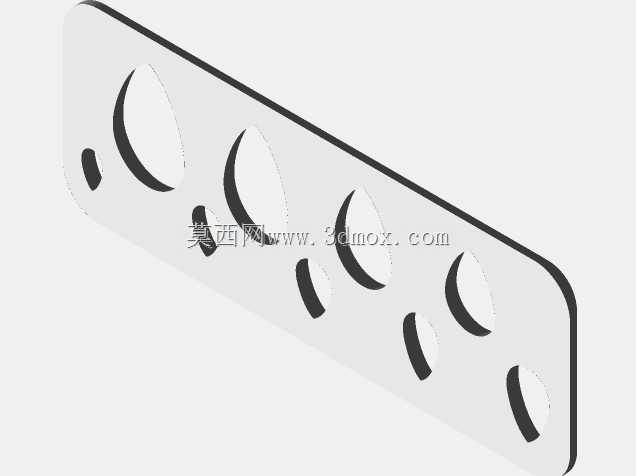

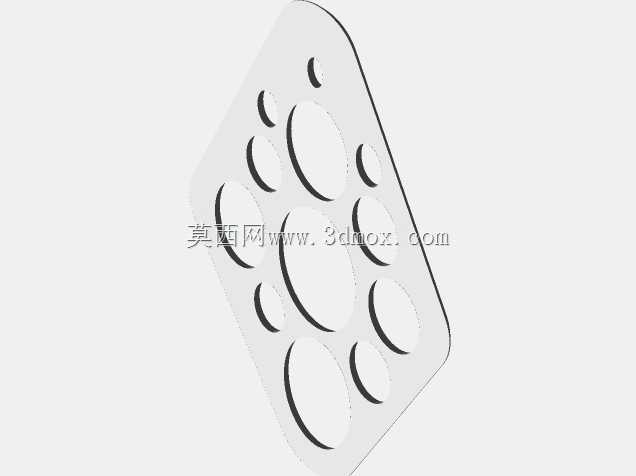

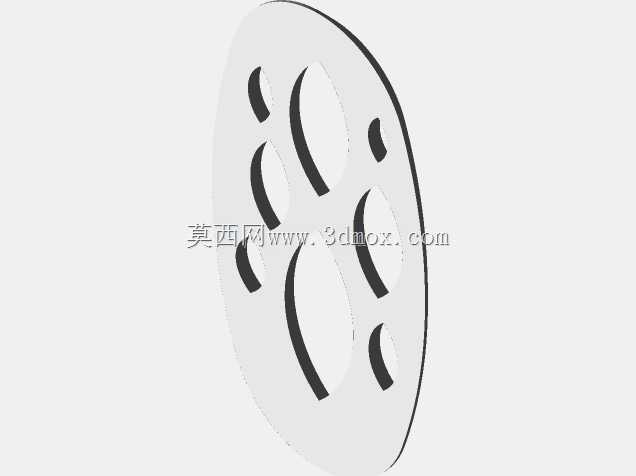

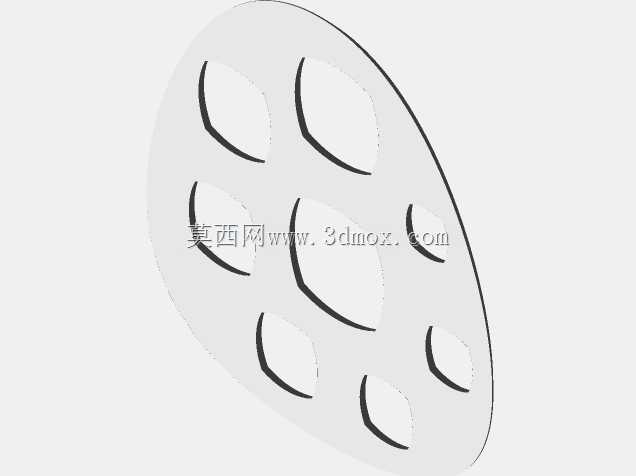

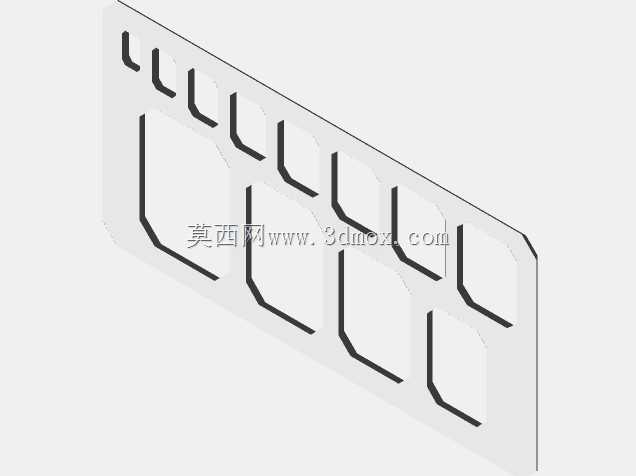

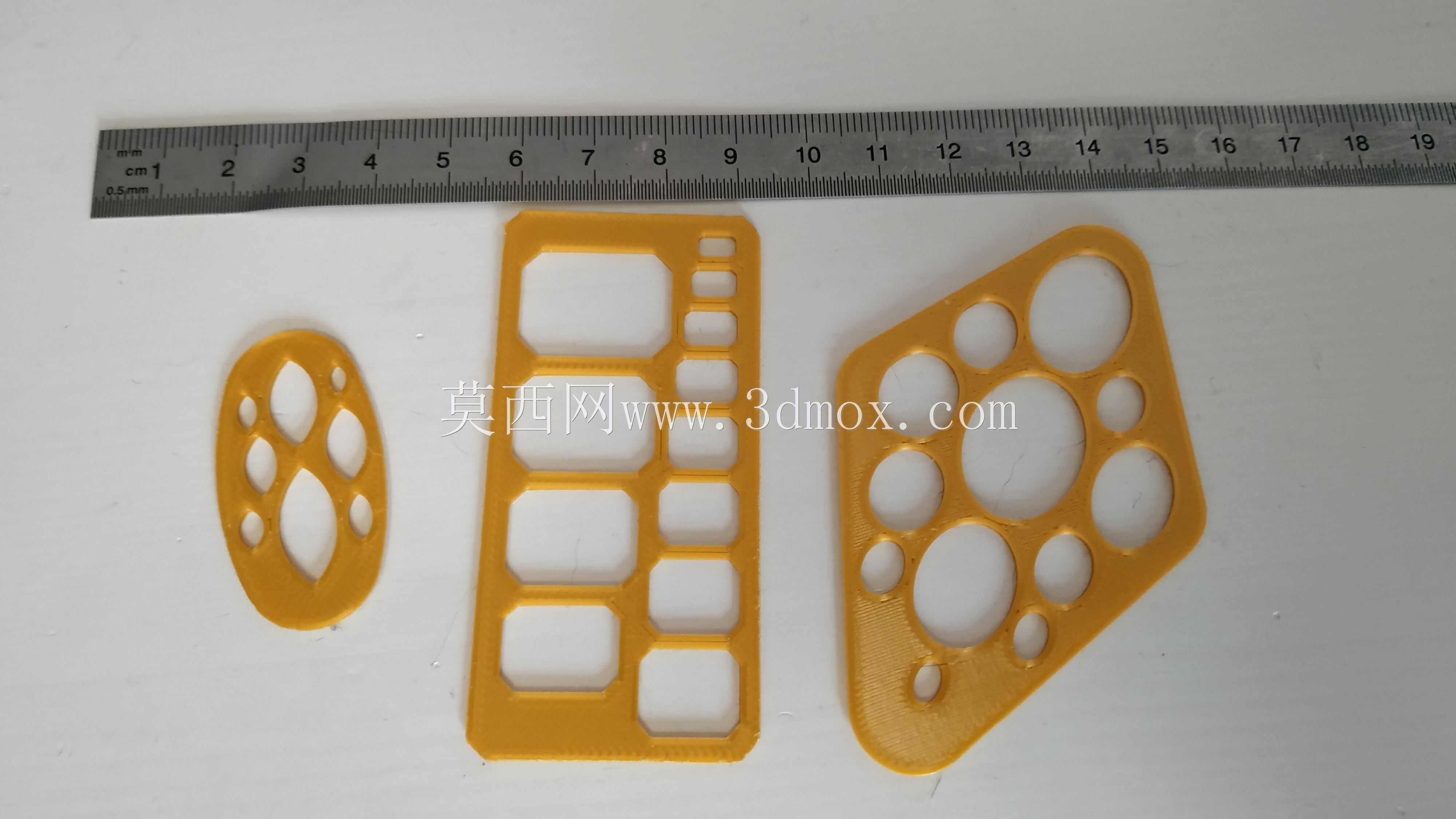

这类带宝石轮廓镂空的片状构件，主要适配珠宝设计打样、首饰蜡模定位、手工宝石镶嵌辅助的作业场景，日常在首饰加工工位、3D打印服务打样间、宝石切磨校准环节使用频率较高，能帮作业人员快速完成对应宝石轮廓的比对、定位与衬垫，减少手工描线、反复核对轮廓的时间损耗。设计阶段优先考虑了FDM3D打印的成型特性，没有设置需要调整切片方向的复杂悬垂结构，仅在边缘做了轻微拔模处理，能有效降低打印首层的翘边概率，避免打印过程中出现边角翘起导致的尺寸偏差；针对3D打印喷嘴的挤出半径做了0.6mm的尺寸偏移补偿，保证镂空轮廓的实际成型尺寸和设计值匹配，不会因为喷嘴挤出丝宽导致镂空区域尺寸偏小，无法适配对应轮廓的宝石或蜡模。三款不同轮廓的垫片分别对应不同的宝石切割造型：椭圆形款整合了马眼形、小圆形、水滴形的镂空轮廓，适配小尺寸配石的快速比对；长条形款排布了祖母绿切工的方形、长方形镂空位，适配排镶款式的宝石定位；斜角款整合了圆形、椭圆形、雷乌莱克斯三角形的镂空轮廓，覆盖主石与配石组合的比对需求。从实际成型尺寸来看，三款构件的整体厚度控制在1.5mm-2mm区间，边缘做了R0.3的圆角处理，不会在接触宝石、蜡模时刮花工件表面；所有镂空轮廓的边缘都做了0.2mm的倒角，避免轮廓边缘的毛刺影响比对精度。安装使用时不需要额外的固定结构，直接平放在工作台面、蜡模基板或者首饰加工垫板上即可，构件自身的平面度控制在0.1mm以内，平放时不会出现翘曲晃动，能保证轮廓比对的基准精度。日常使用中除了宝石轮廓比对，还可以作为填胶、镶石的辅助衬垫，将对应尺寸的宝石放入镂空位后，能限制宝石的侧向位移，方便作业人员完成点胶、镶爪调整等操作，不需要额外制作专用的定位治具，小批量打样阶段的使用成本极低。针对不同的宝石切割造型，预留了轮廓拓展的调整空间，可以根据实际作业需求替换镂空区域的轮廓形状，适配梨形、briolette切工等更多特殊造型的宝石定位需求，不需要重新调整整体的打印参数与结构布局，仅替换镂空轮廓的草图即可快速生成新的构件模型。
