100毫米中型平开合页三维结构设计

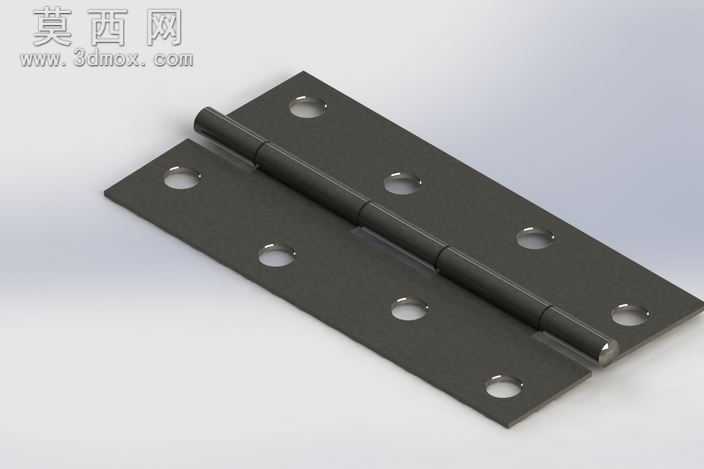

本模型为100毫米规格中型平开合页，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循民用门窗五金件的通用尺寸规范，对合页的两个页片、中间铰接销轴做了等比例还原。模型构建阶段先绘制单侧页片的二维草图，精准定位每一个安装沉孔的位置与孔径，保证孔位排布符合常规木门、金属柜门的安装孔距标准，通过拉伸特征生成页片基础实体后，对页片边缘做圆角钝化处理，还原真实五金件的工艺细节，避免锐边带来的安装划伤风险。中间铰接部分采用多段卷边筒结构设计，逐段绘制卷边的回转轮廓，通过回转特征生成与页片一体的铰接筒结构，保证相邻卷边筒的同轴度公差控制在合理范围内，中间穿入的销轴与卷边筒采用间隙配合设计，还原合页实际转动时的顺滑开合逻辑。材质渲染阶段为模型赋予哑光黑色金属材质，模拟铁质合页经喷塑处理后的表面质感，调整材质的粗糙度、金属度参数，还原真实五金件的哑光漫反射效果，同时对铰接销轴的端面做高光金属质感区分，突出不同结构部分的工艺差异。模型完整还原了合页的转动副结构，可模拟0至180度的开合动作，清晰展示合页在转动过程中两个页片的位置变化与铰接处的配合关系，设计过程中充分考虑了该规格合页的承重适配场景，页片厚度、卷边筒的壁厚均参考同规格商用合页的实际参数设置，既保证结构强度符合中型门窗的承重要求，也避免了不必要的材料冗余。整体模型结构完整无缺失特征，各部件的装配逻辑清晰，可直接用于门窗装配场景的配套展示、五金配件的结构教学演示，也可作为同类合页产品改型设计的基础参考模型，帮助设计人员快速调整孔位、页片尺寸等参数，适配不同的安装场景需求。
