35厘米欧式抽屉滑轨三维结构设计

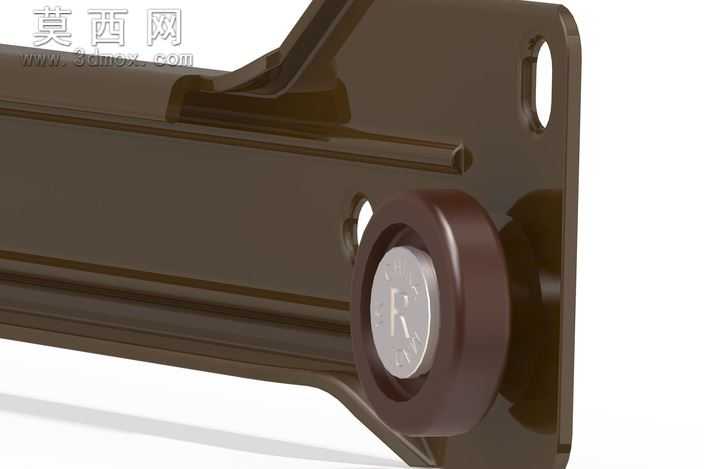

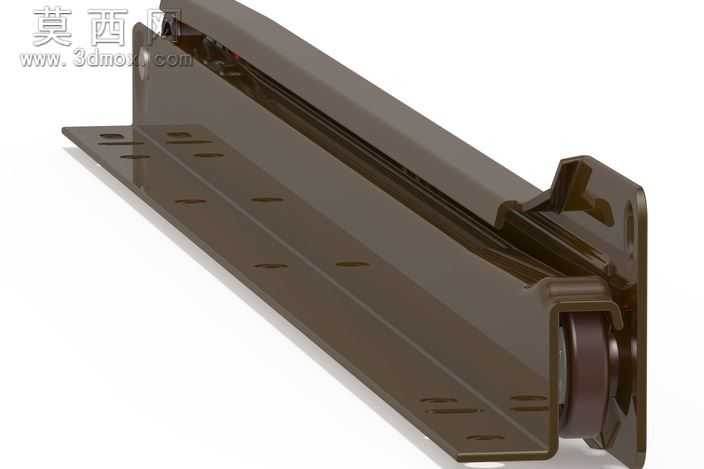

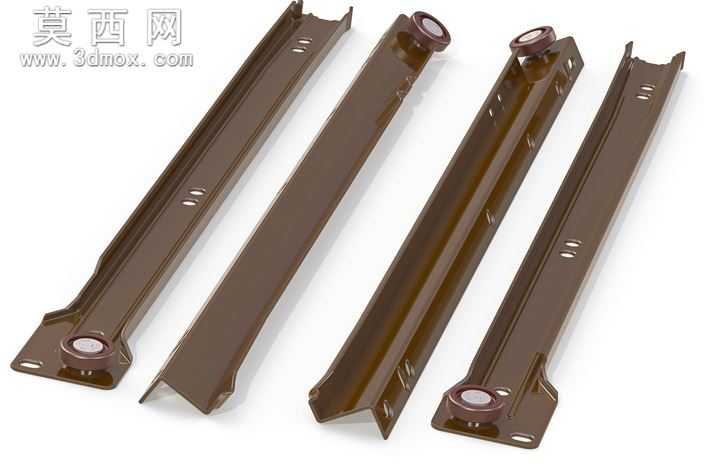

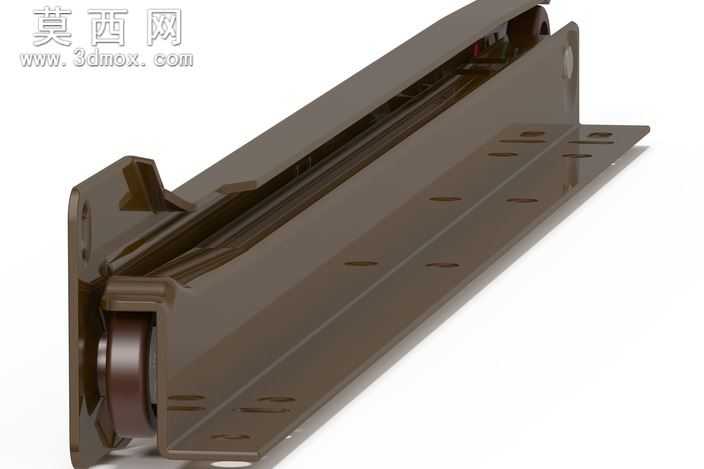

本模型为35厘米规格欧式抽屉滑轨的完整三维设计，建模过程严格遵循家具五金件的实际生产尺寸规范，对滑轨的各个组成部件进行了1:1比例的精准还原。建模阶段首先梳理滑轨的装配逻辑，整套滑轨由左右对称的两组组件构成，单组组件包含外轨、内轨、端部滚轮、安装固定耳、定位孔位等核心结构，所有弯折角度、板材厚度、孔位间距均参照实际五金件的加工参数设定，确保模型的尺寸精度可直接对接生产加工环节。材质渲染上采用了五金滑轨常用的棕褐色喷塑金属质感，还原了冷轧钢基材经表面喷涂处理后的哑光磨砂视觉效果，端部滚轮采用深棕色工程塑料材质表现，固定孔位做了沉孔倒角的细节处理，金属边缘的冲压弯折痕迹、安装面的平整度都在模型中做了精细化呈现，整体渲染效果贴近实物的视觉质感。结构设计上，该款滑轨采用滚轮式滑动结构，通过端部的滚轮实现内外轨的顺畅抽拉，滑轨端部的弯折造型既起到滑动行程的限位作用，也兼顾了安装时的结构强度，固定耳上的预留孔位适配常规家具的螺丝安装尺寸，对称式的组件设计可分别安装在抽屉两侧，保证抽拉过程的受力均衡。设计过程中充分考虑了家具抽屉的使用场景，35厘米的长度规格适配多数常规深度的家用抽屉，滚轮结构相比钢珠滑轨具备更顺滑的推拉手感与更低的运行噪音，模型完整还原了滑轨的装配关系，可用于家具设计的方案演示、五金配件的选型参考，也可作为五金结构设计的教学案例使用，帮助设计者理解抽屉滑轨的工作原理与结构设计要点。
