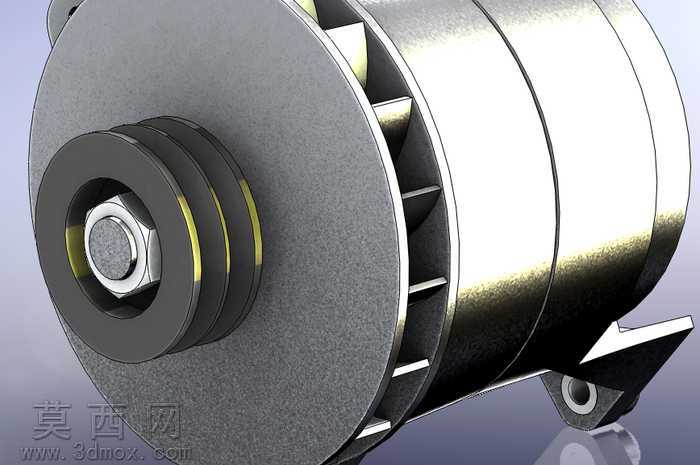

博世款车用交流发电机三维结构模型

本模型为车用交流发电机的三维实体建模作品，建模过程严格参照博世同型号发电机的实物测绘尺寸完成，整体比例精准，各部件装配关系完全还原实物结构。建模阶段首先搭建核心基准轴与装配基准面，依次完成前端盖、后端盖、定子总成、转子总成、整流桥组件、皮带轮、张紧调节支架等核心部件的独立建模，再按照实际装配约束完成总装，确保各部件间的配合间隙、安装位置与实物完全一致。材质渲染阶段针对不同部件的物理特性做了精细化区分：前后端盖采用铸铝材质，还原了压铸成型后的亚光金属质感，表面做了细微的颗粒纹理模拟铸造肌理；皮带轮采用发黑处理的钢材材质，带轮槽内做了轻微的磨损质感处理，还原实际使用的真实状态；转子轴与紧固螺母采用镀锌钢材材质，呈现亮面金属的反光特性；定子绕组部分做了漆包线的分层纹理，还原铜线缠绕的规整结构；散热风扇叶片采用薄钢板冲压材质，边缘做了细微的倒角处理，还原冲压件的工艺特征。结构设计上完整还原了交流发电机的功能结构：前端双槽皮带轮用于匹配发动机传动皮带，可清晰看到皮带槽的楔型截面结构；端盖侧面的通风槽与内置散热风扇对应，还原发电机工作时的风冷散热通路；后端的安装支脚带有标准安装孔位，可直接用于整车装配的干涉检查；端盖中心的轴承位、转子与定子的气隙间隙都做了精准还原，可用于发电原理的演示与结构教学。建模过程中对细节做了充分优化，所有圆角、倒角都参照实物工艺做了处理，没有出现尖锐的不合理棱角，各部件的分型线、装配接缝都做了精细化表现，既保证了模型的视觉真实感，也保留了结构的可编辑性，可用于机电产品教学、整车配套选型展示、发电机结构原理演示等场景。
