同轴嵌套式三轴陀飞轮机械传动结构

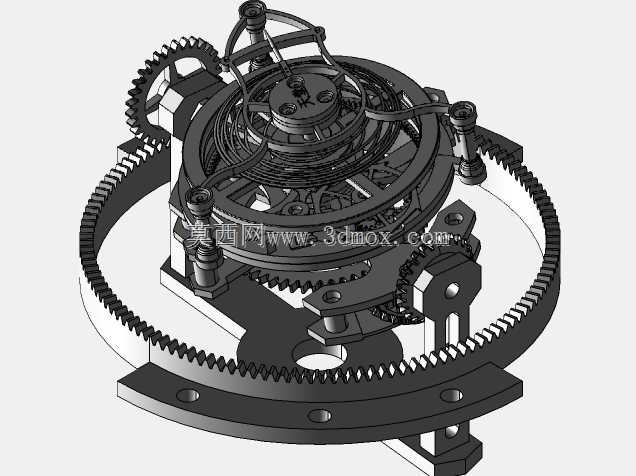

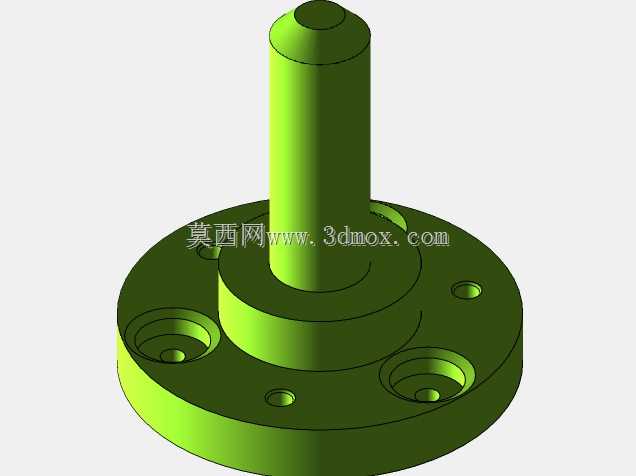

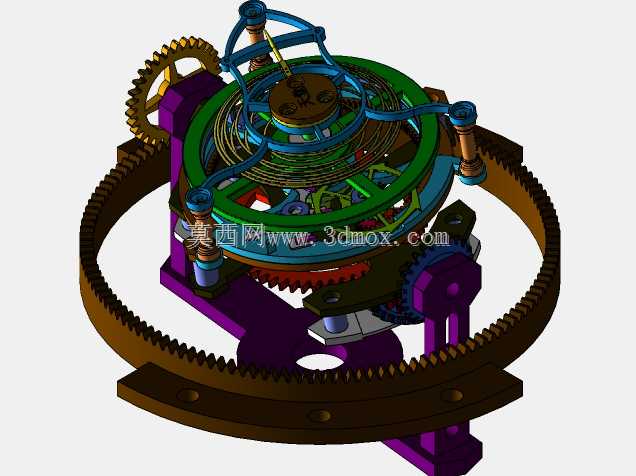

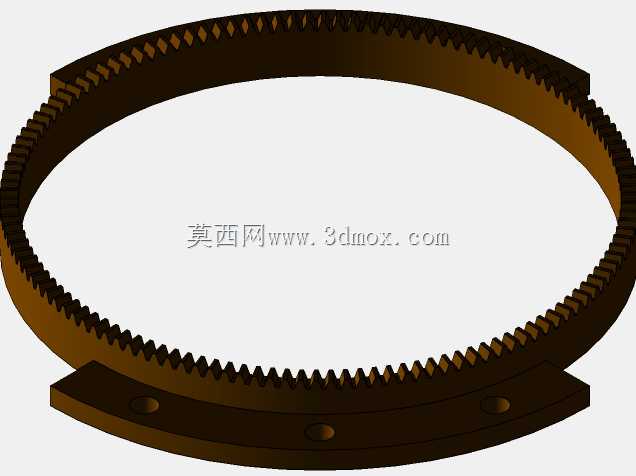

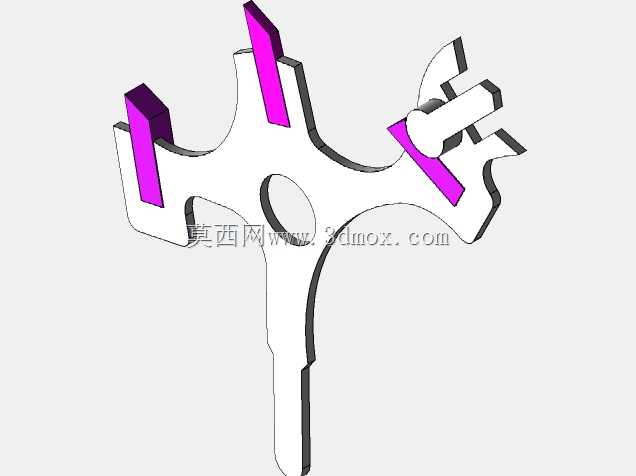

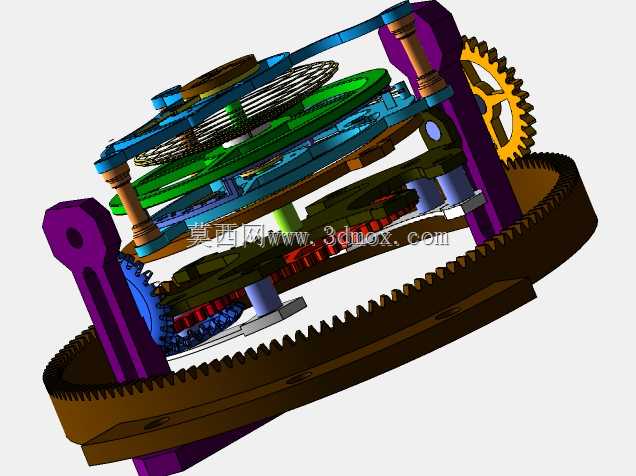

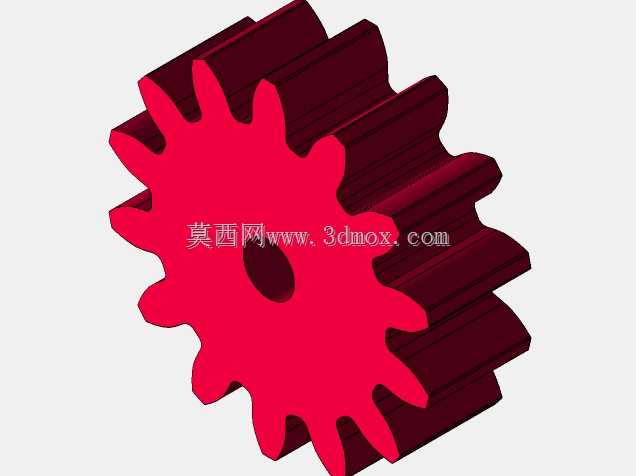

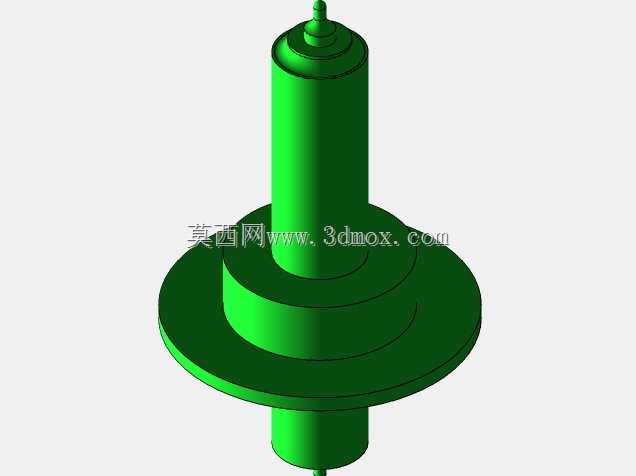

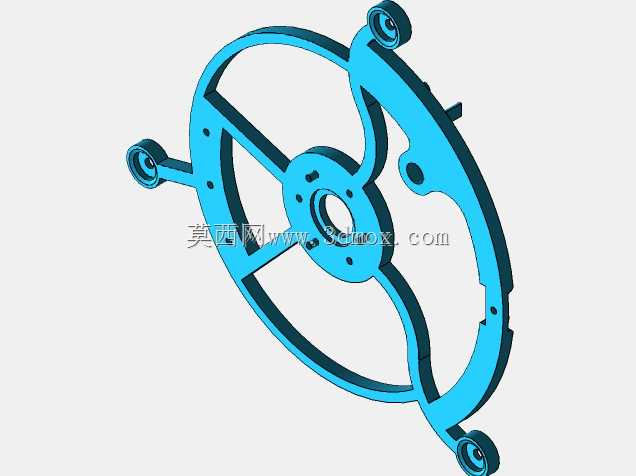

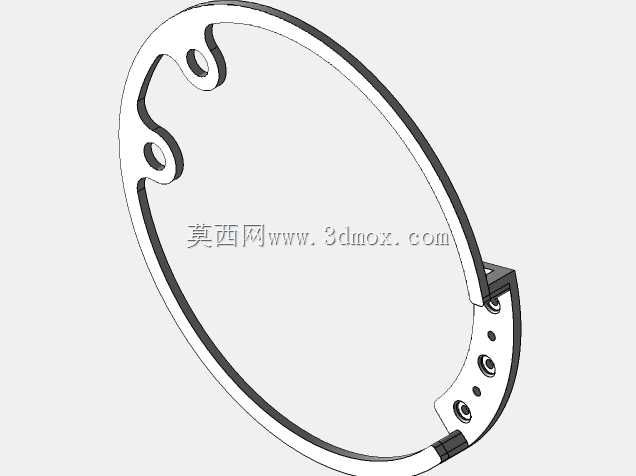

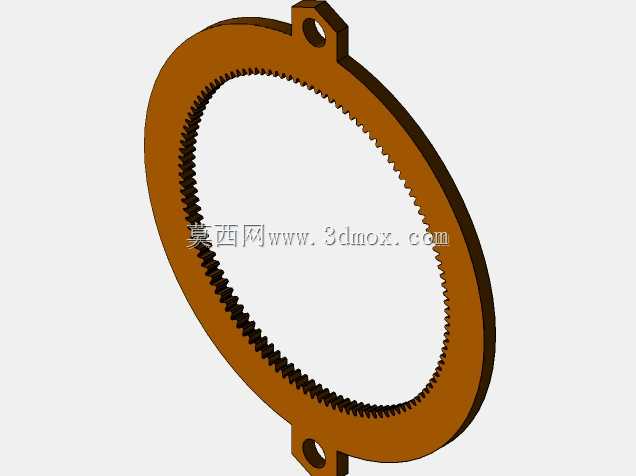

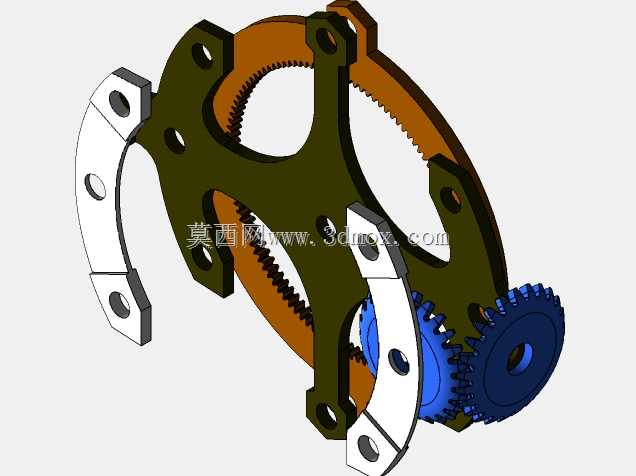

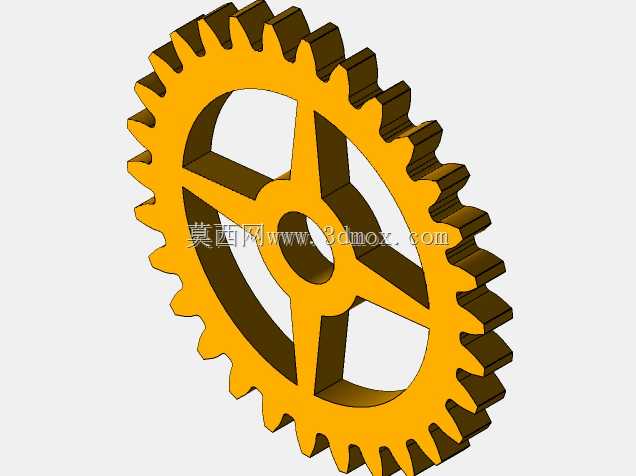

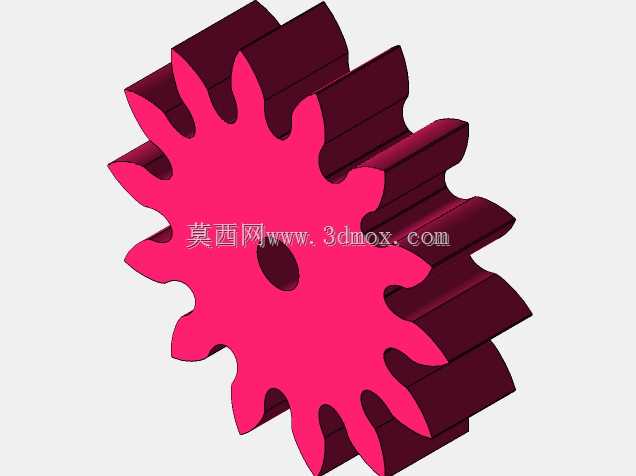

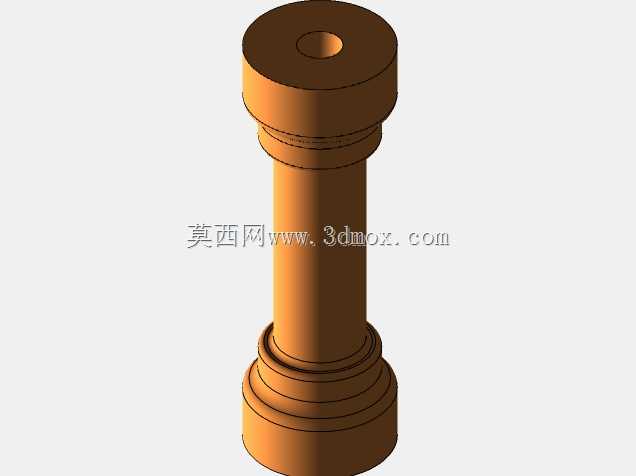

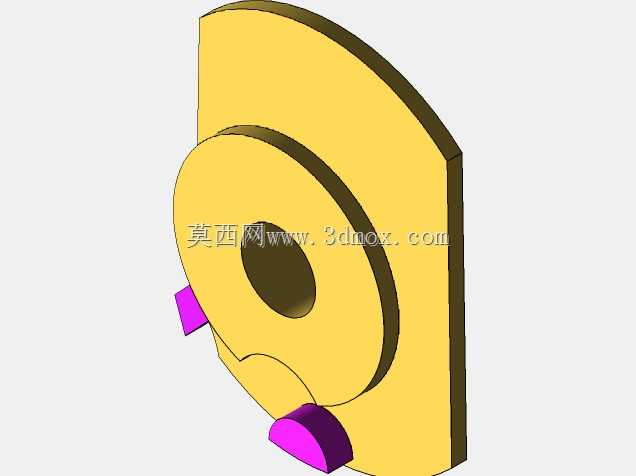

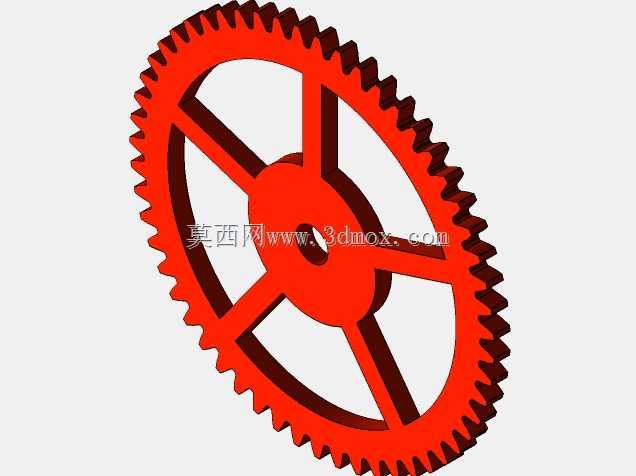

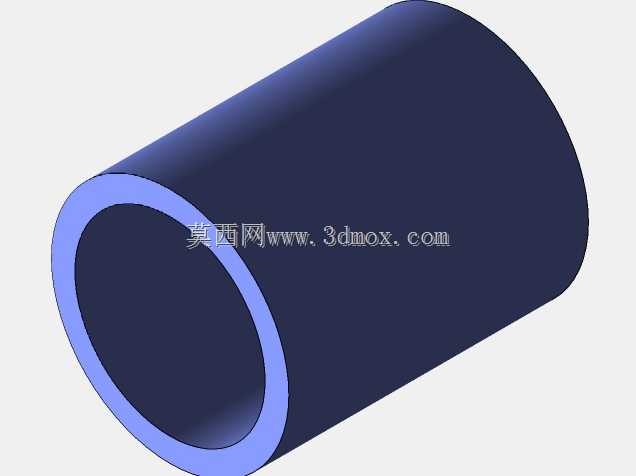

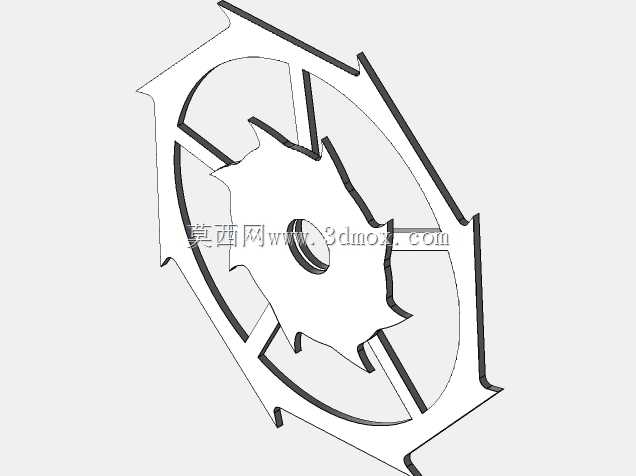

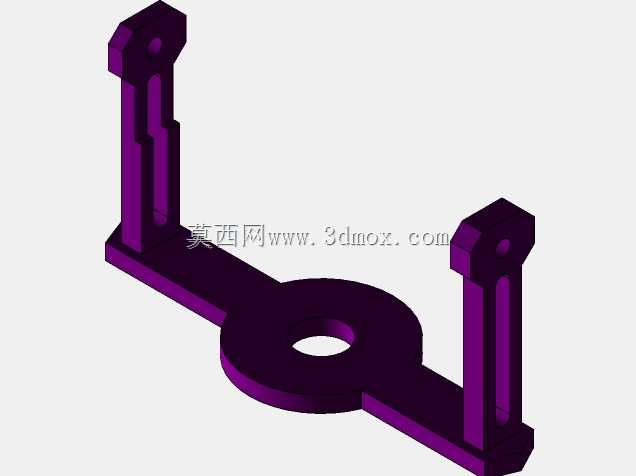

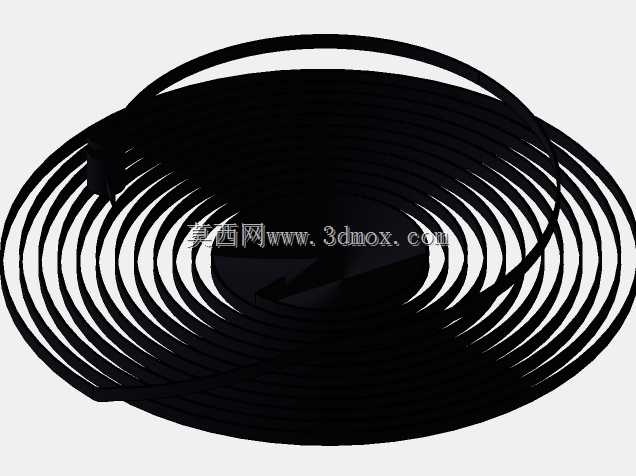

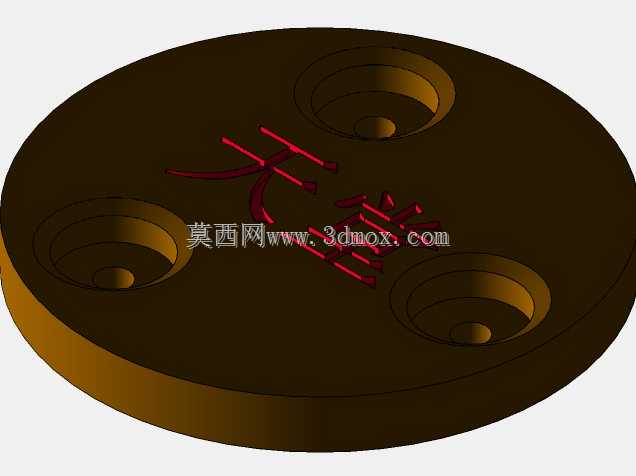

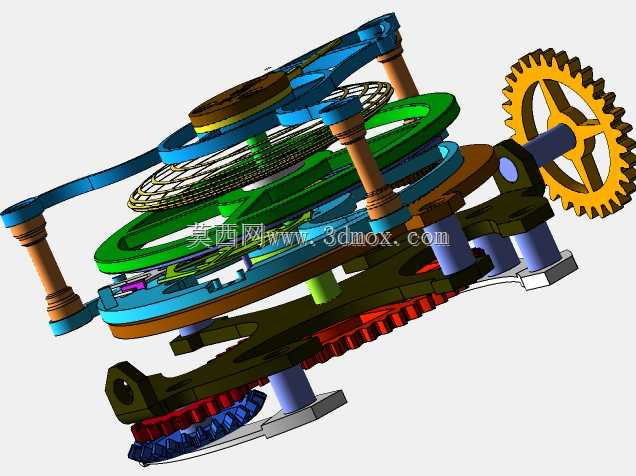

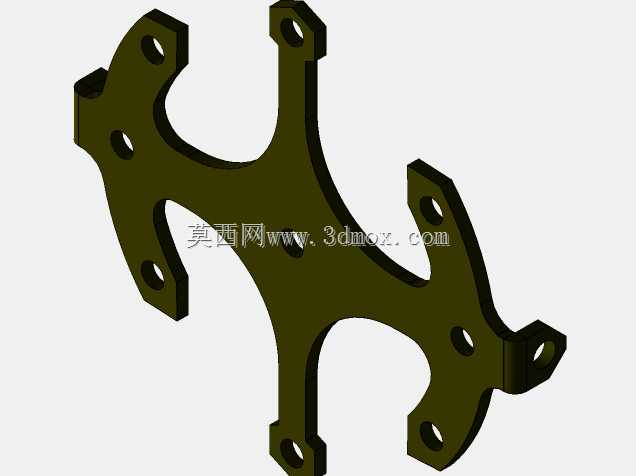

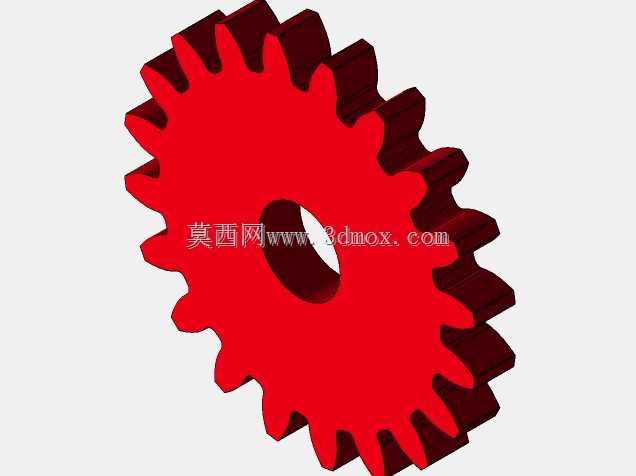

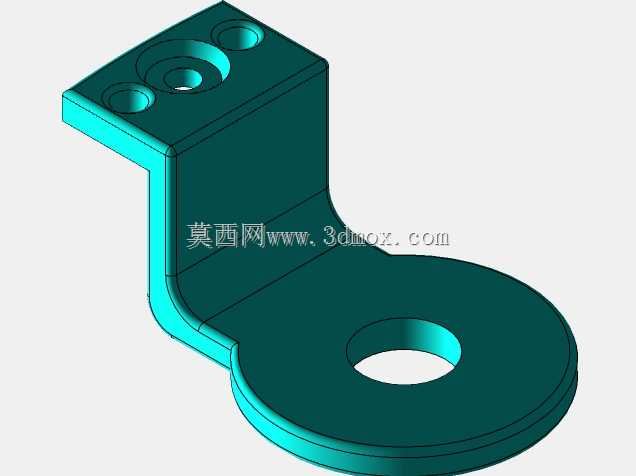

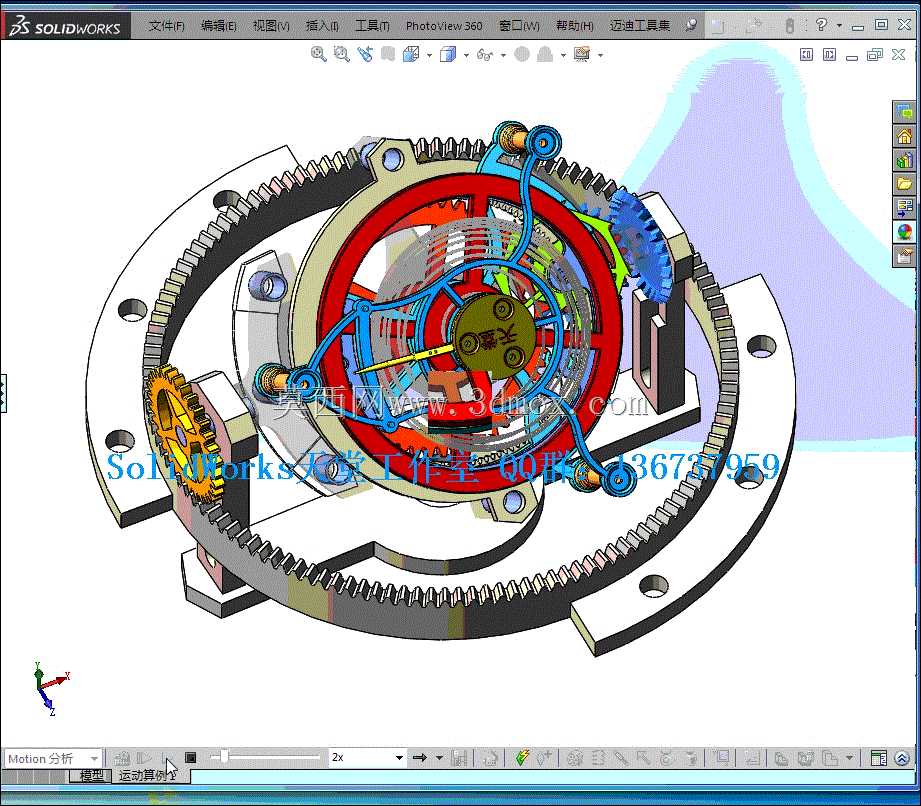

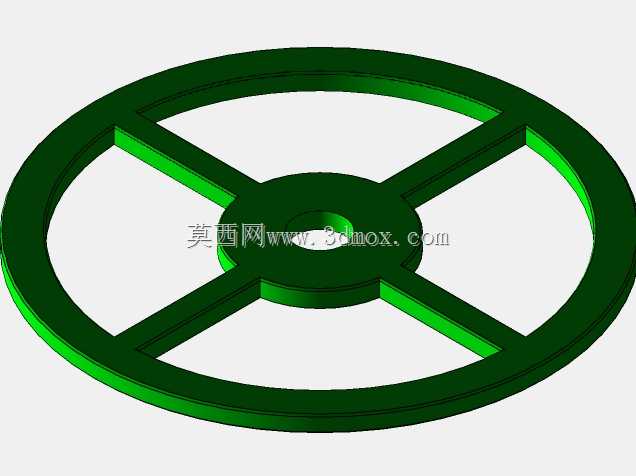

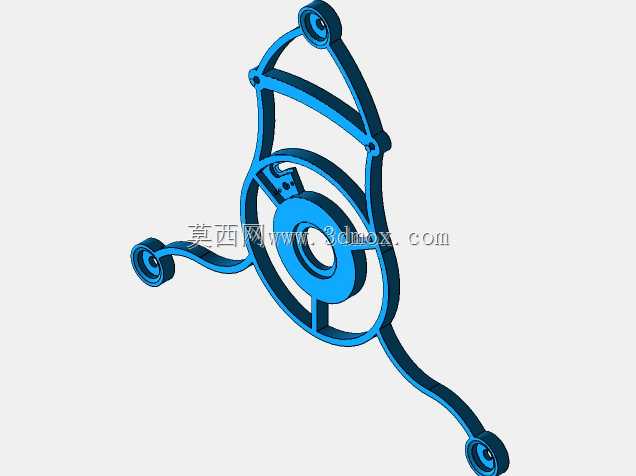

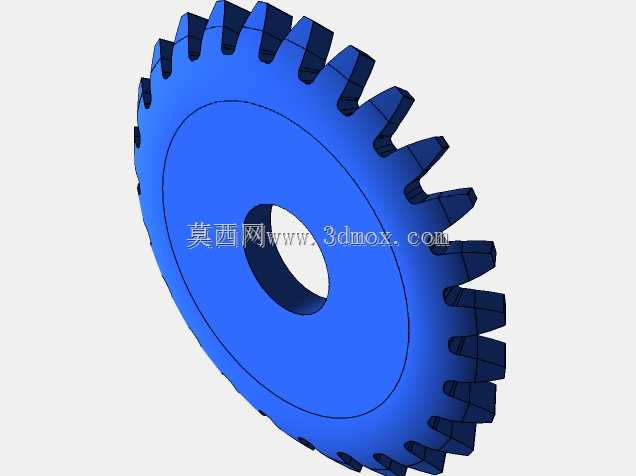

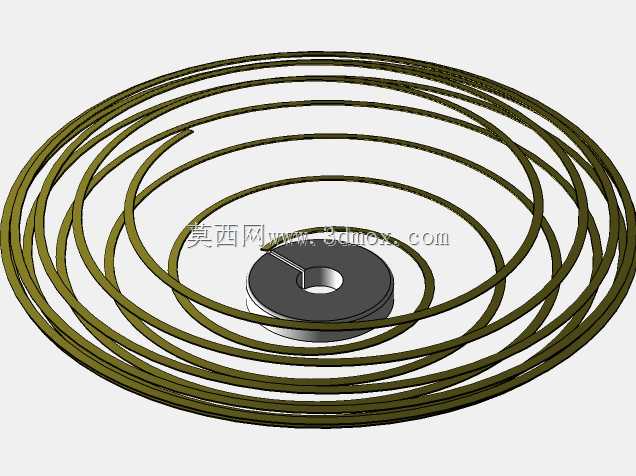

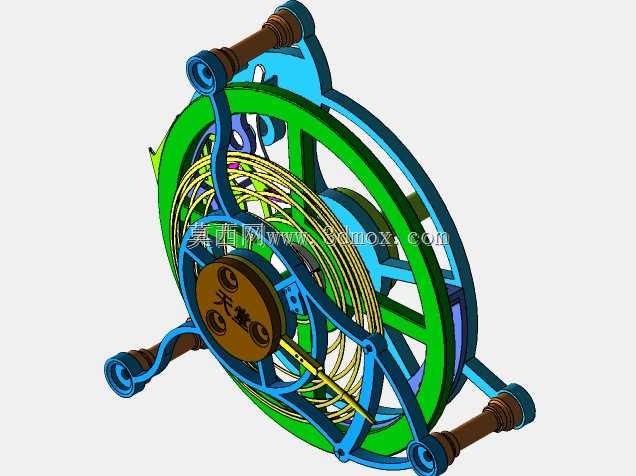

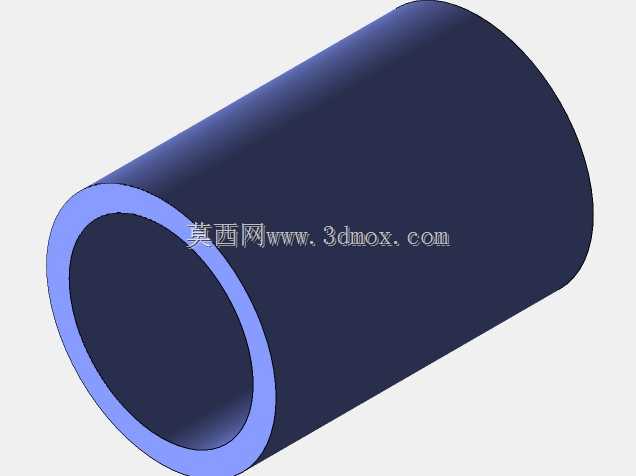

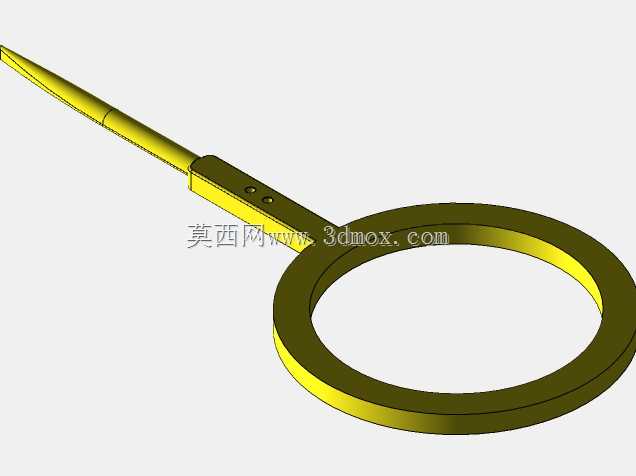

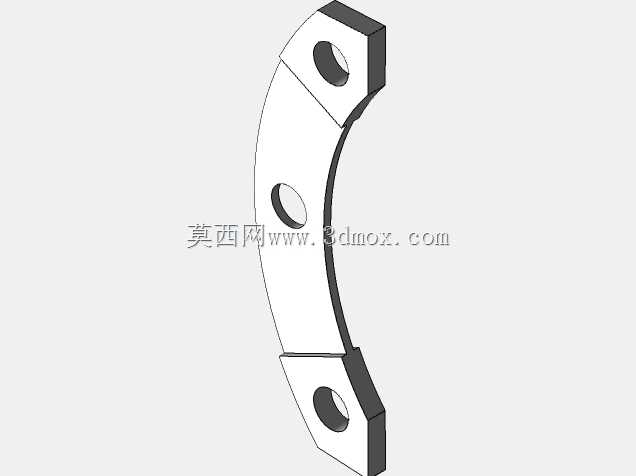

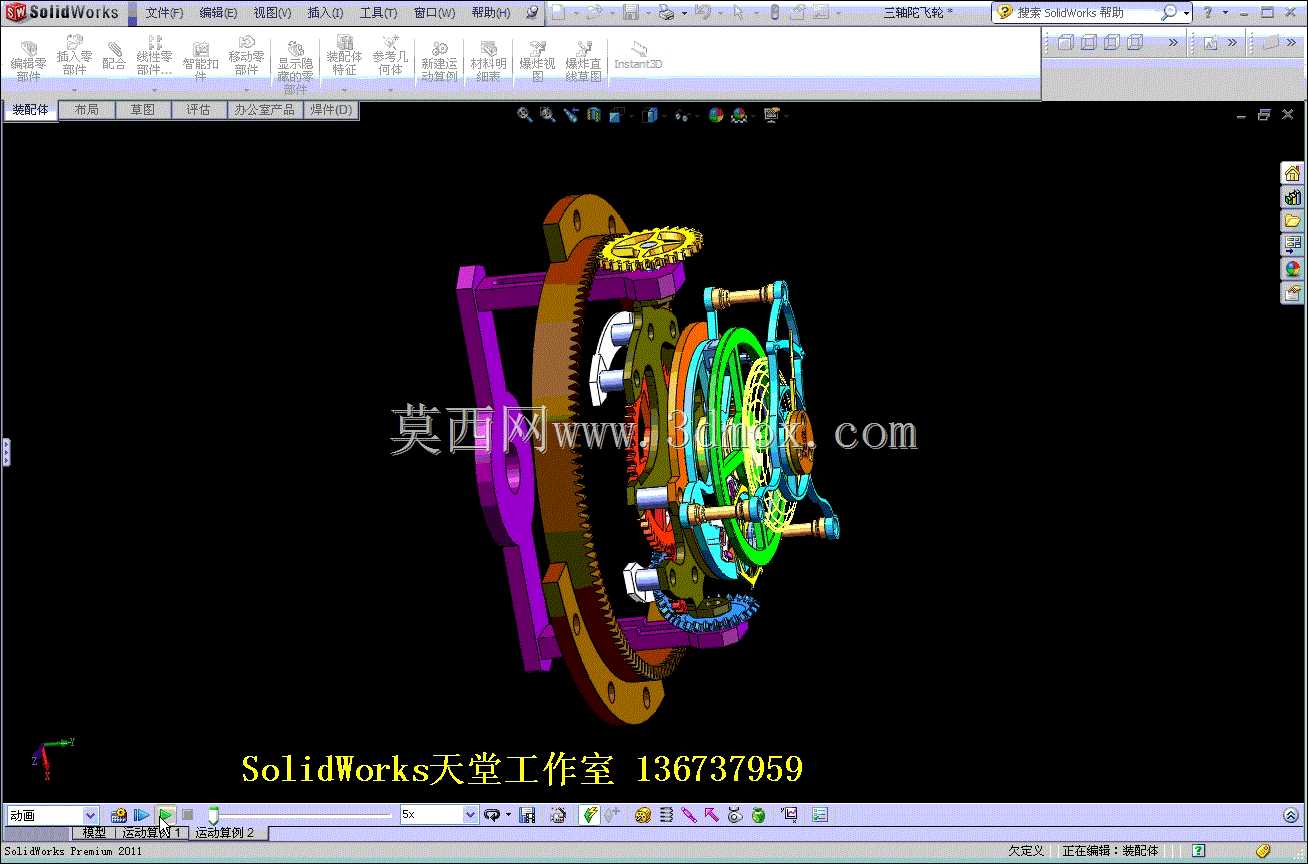

这套三轴陀飞轮结构属于精密机械传动范畴，最早的陀飞轮结构应用于机械计时领域，核心作用是通过多轴旋转抵消重力场对传动部件位姿偏差带来的运行误差，随着精密传动技术的发展，这类多轴差动旋转结构也逐步拓展到精密惯性稳定平台、微小型姿态调整机构、高端精密教具等场景中。从结构布局来看，整套机构采用同轴嵌套式设计，最外层为固定内齿圈，作为整个传动链的基准固定构件，安装法兰上预留的沉头孔可直接适配不同安装基座的定位需求，安装边界可根据配套设备的腔体尺寸做等比例缩放，常规适配直径区间在80mm至150mm的安装腔体，整体轴向厚度控制在30mm至50mm区间，不会占用过多设备内部空间。中层旋转框架搭载第一组行星传动齿轮副，通过与外层固定齿圈的啮合实现绕主轴线的匀速公转，框架上的定位轴孔采用同轴度公差0.02mm的精度设计，保证旋转过程中无径向窜动；内层嵌套第二组旋转托架，搭载第二组传动齿轮，实现与中层框架旋转轴线呈正交角度的二次旋转，最内层的核心旋转架搭载末端传动组件，实现第三轴的独立旋转，三个旋转轴的轴线交汇于结构的几何中心点，保证旋转过程中整体质心始终处于中心位置，避免高速旋转时产生偏心振动。设计过程中优先考虑了传动链的消隙结构，所有啮合齿轮副都预留了可调侧隙的安装位，可通过调整偏心轴套的位置消除齿轮啮合背隙，提升传动精度；所有旋转支撑位都采用微型轴承配合轴肩定位，既降低旋转阻尼，又能保证长期运行的磨损量控制在允许范围内。齿轮参数选择上，固定内齿圈与行星齿轮采用模数0.5的渐开线圆柱直齿，啮合重合度大于1.2，保证传动过程的连续性，正交轴位置的锥齿轮副采用等模数等齿顶高设计，保证啮合接触面积达到齿面的70%以上，降低局部接触应力。这套结构在实际应用中，可作为精密机械钟表的核心调速机构，也可改装为微小型惯性稳定平台的核心姿态调整构件，还能作为高校机械原理课程的演示教具，直观展示行星差动传动、多轴同轴旋转的运动原理；结构上所有零部件都采用可拆分设计，方便后期维护更换易损件，安装时仅需先固定外层齿圈的法兰位，再依次装入中层框架、内层托架和核心旋转架，最后调整各齿轮副的啮合侧隙即可完成装配，不需要特殊的专用工装。
