椭圆轨迹多工位回转分度轮盘结构

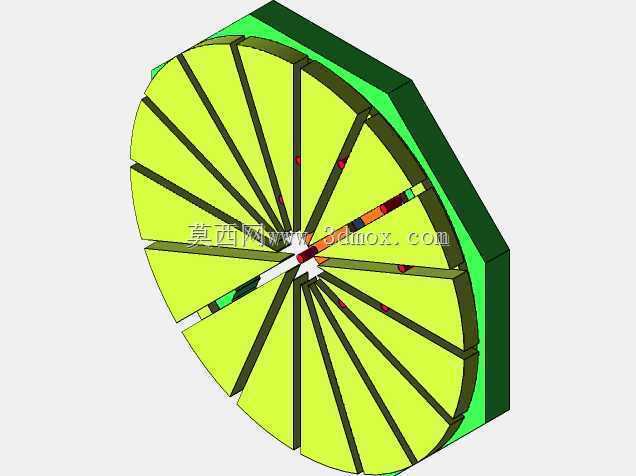

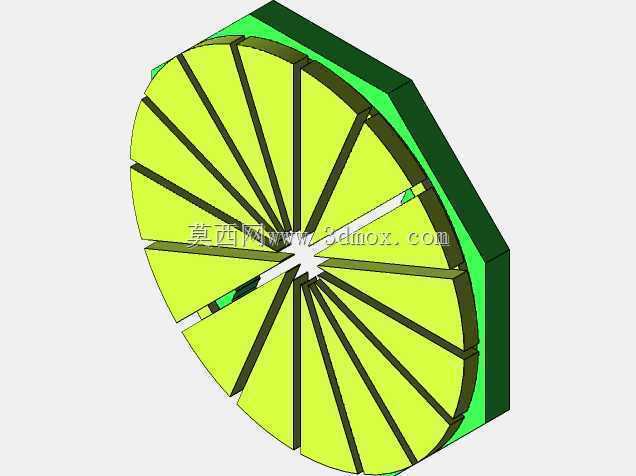

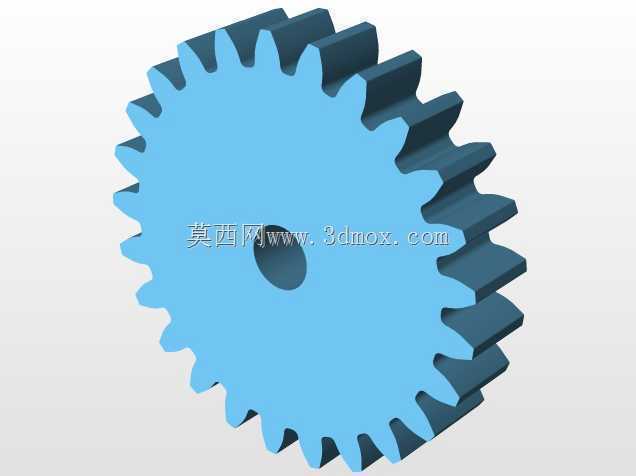

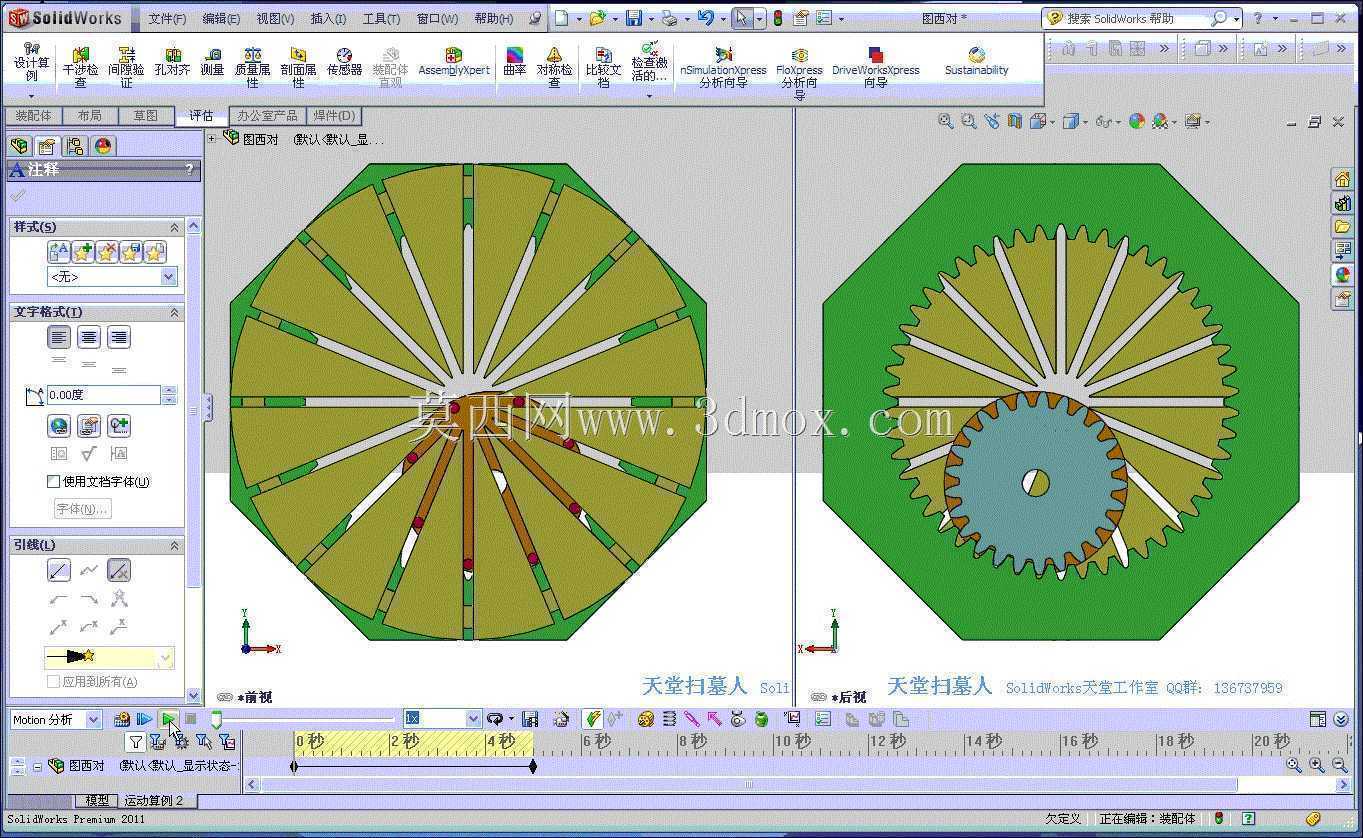

　　这类带椭圆轨迹排布工位的回转轮盘，常应用在多工位自动化装配、检测类设备中，作为工件载具的承载基体完成间歇转位动作，配合周边的上料、加工、检测工位实现工序流转。从结构布局来看，轮盘基体采用整圆式盘面设计，辐射状的加强筋从中心轴座位置延伸至盘体外缘，在控制整体重量的前提下提升盘面刚性，避免大直径转盘在长期负载下出现翘曲变形，盘面的绿色防滑层可增大与工件载具的摩擦力，防止转位启停过程中载具出现滑移错位。中心位置的轴座是整个轮盘的安装基准，设计时需要与下方的分度输出轴采用H7/k6的过渡配合，通过平键传递扭矩，轴座端面预留的螺纹孔用于轴向锁紧，保证转盘与转轴的同轴度控制在0.02mm以内，避免高速转位时出现偏摆震动。

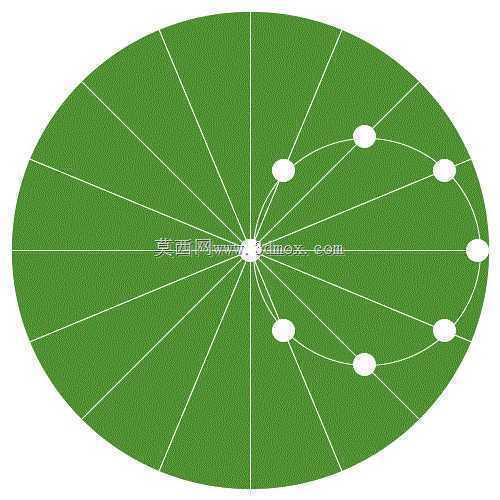

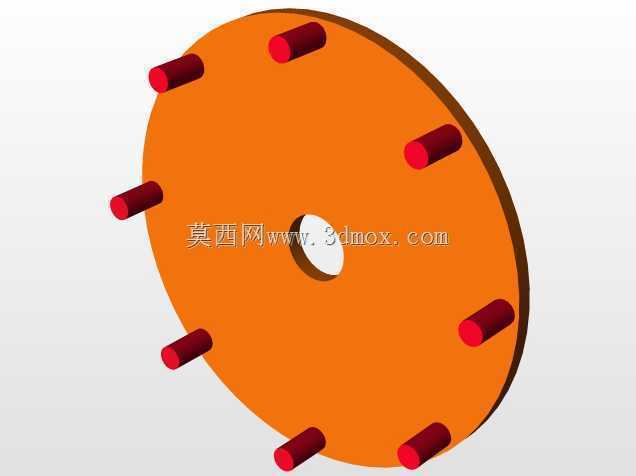

　　盘面上的六个工位安装座沿椭圆轨迹均匀排布，这种非圆轨迹的排布方式，是为了匹配周边不同工序的执行端位置，让每个工位在转位停顿阶段，能精准对应到不同作业位置的工作原点，相比正圆排布的转盘，可在有限的设备安装空间内排布更多间距要求不一的作业工位，压缩设备整体占地尺寸。每个工位安装座都设计了沉头定位孔，用于快换式工件夹具的定位安装，定位孔与夹具定位销采用间隙配合，重复定位精度可控制在0.05mm以内，满足常规装配、检测工序的精度要求。连接各工位座的弧形加强筋，是针对椭圆排布的受力特点做的补强设计，因为非圆轨迹上的工位在转盘启停时，受到的惯性力方向并非完全沿径向，弧形筋结构可更好地分散惯性载荷，避免工位座与盘面连接位置出现应力集中导致的开裂。

　　设计这类转盘时，需要提前核算整体转动惯量，匹配对应规格的分度驱动组件，转盘外缘的安装边界要预留至少15mm的安全间隙，避免转动过程中与周边设备机架、管线发生刮碰，盘面的平面度公差需要控制在0.1mm/m以内，保证工位停顿时工件的位置一致性，减少后续工序的对位调整时间。这类结构相比链式输送的多工位机构，转位速度更快、定位刚性更好，适合小尺寸工件的高频次循环作业场景。
