多齿轮组联动机械表传动结构设计

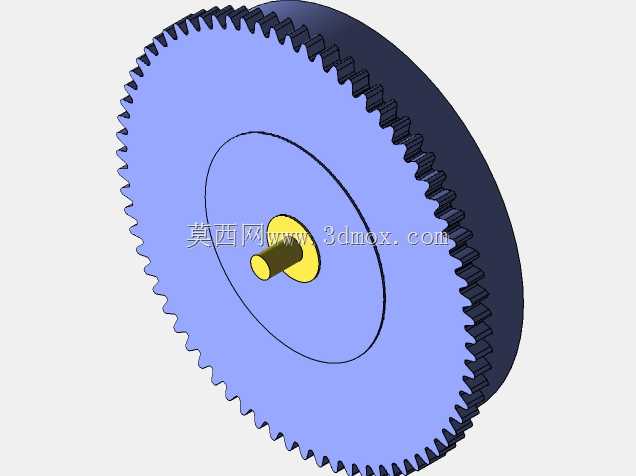

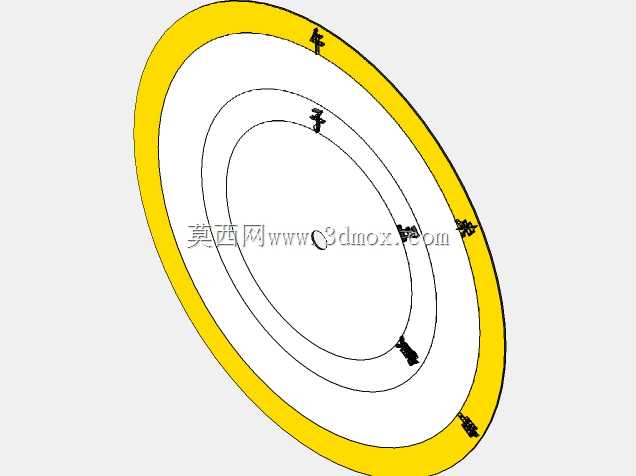

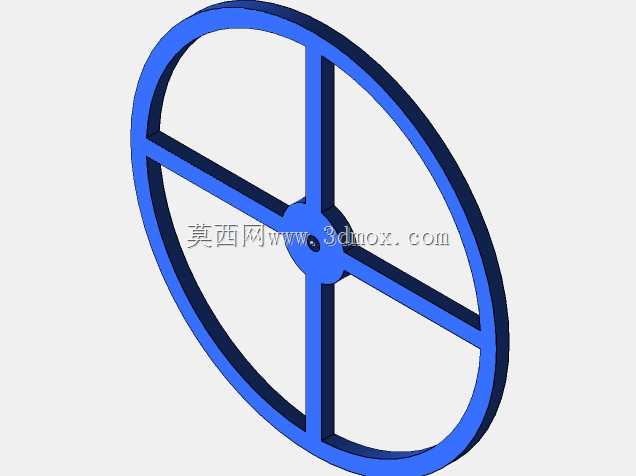

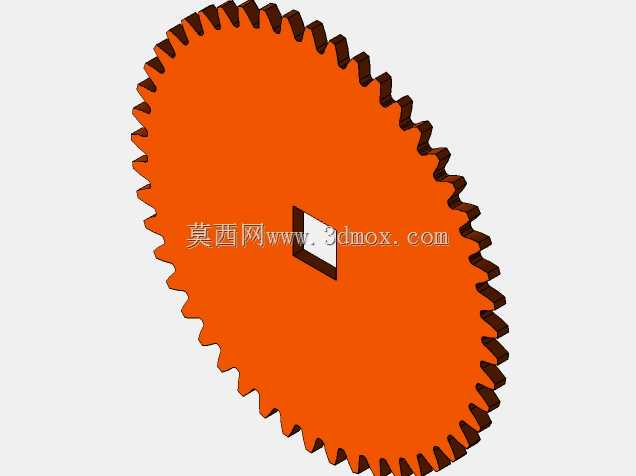

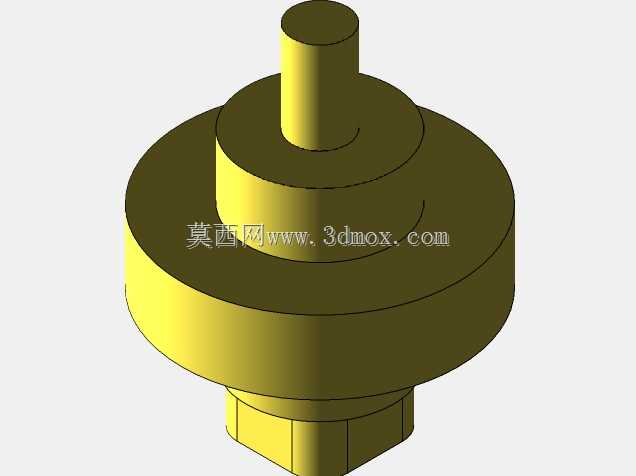

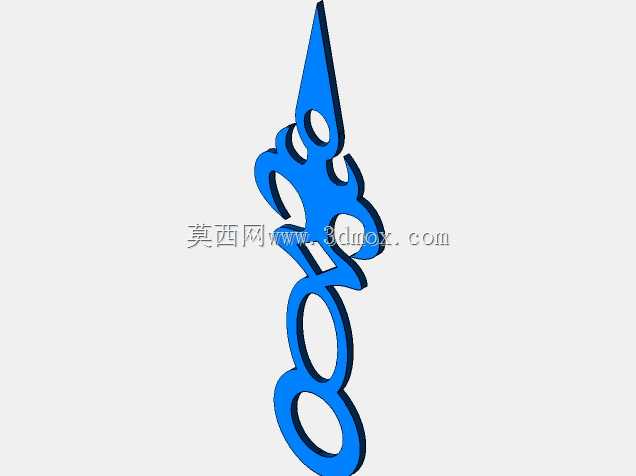

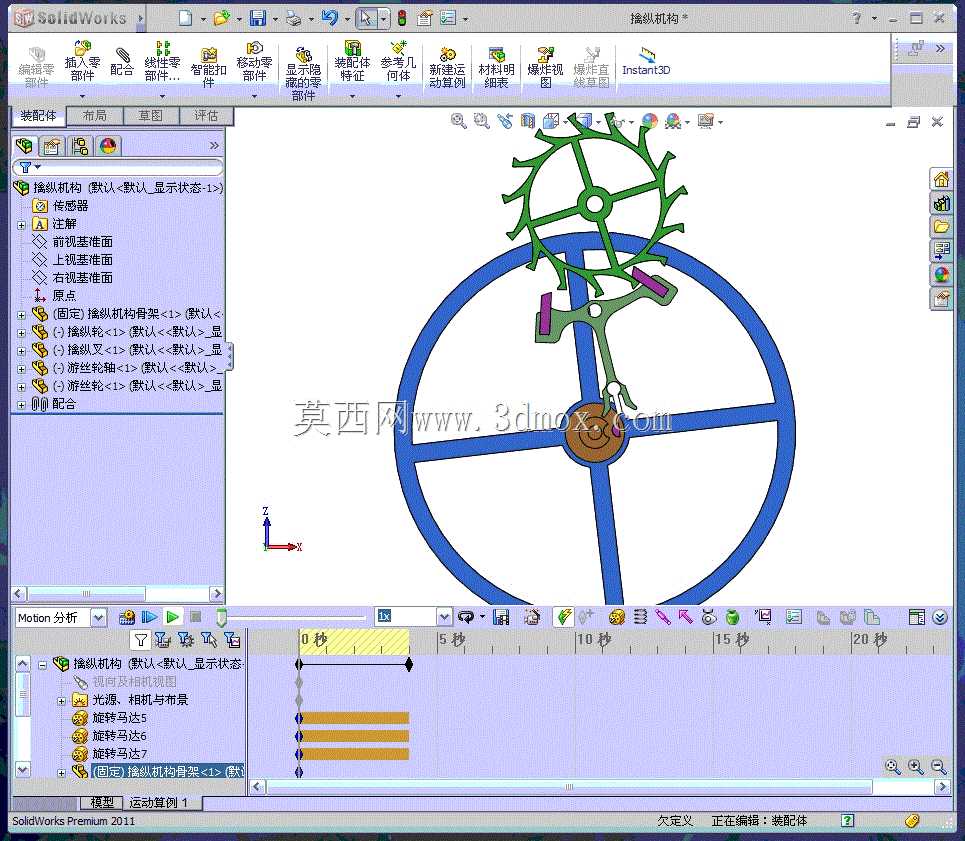

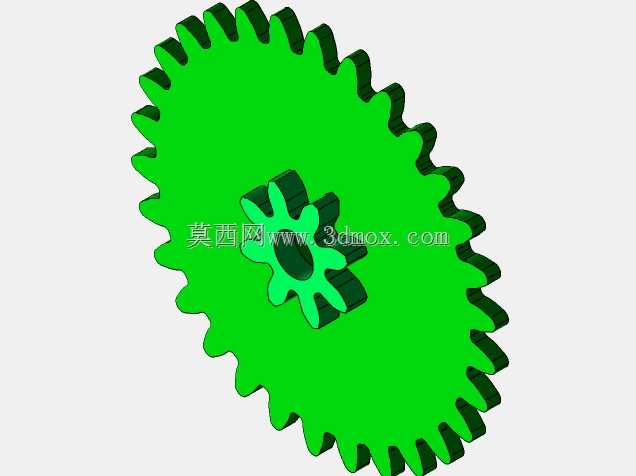

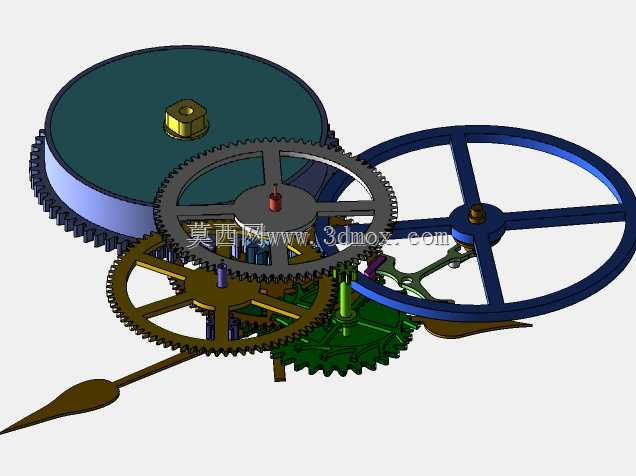

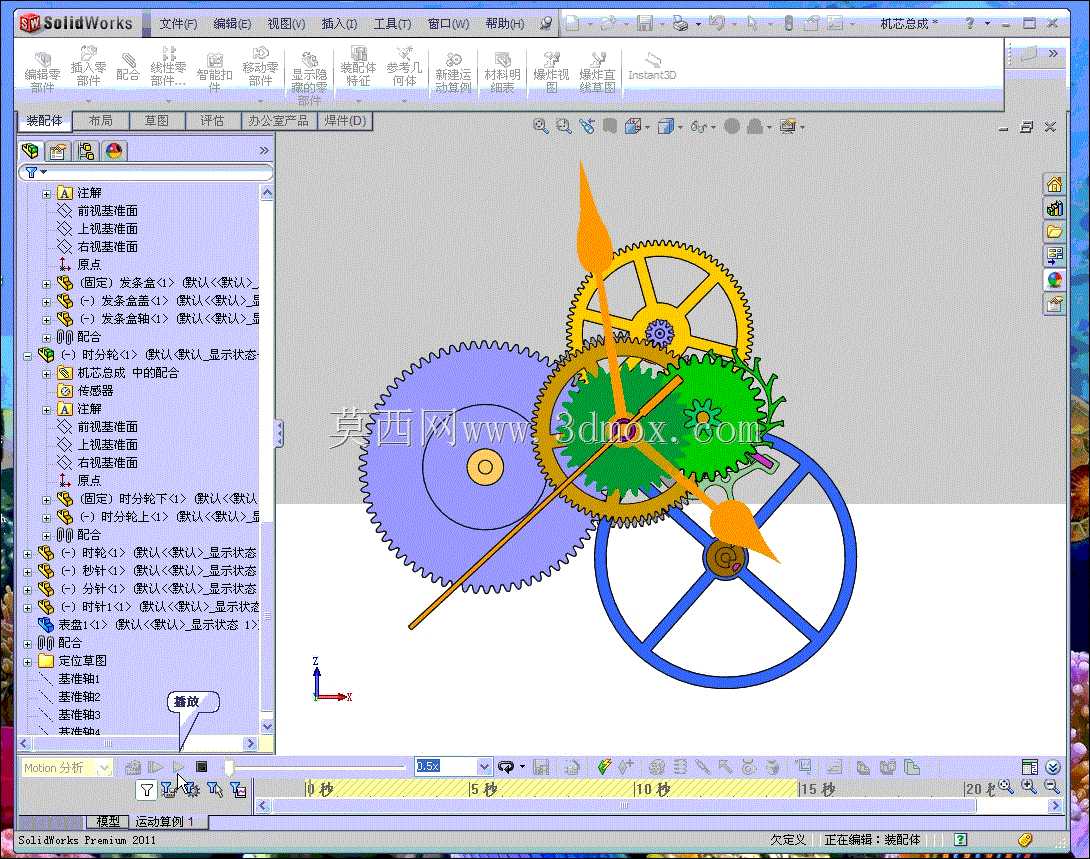

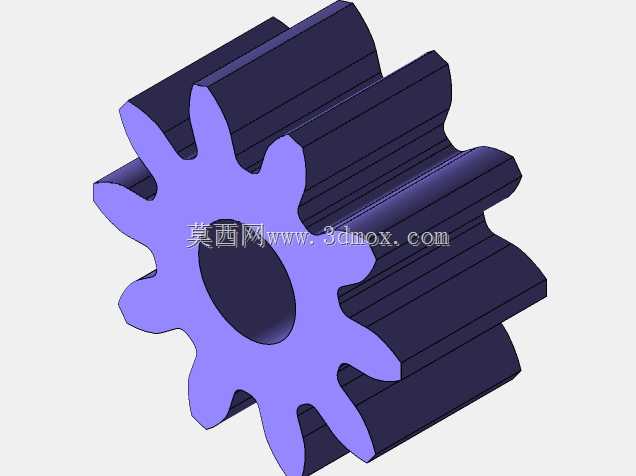

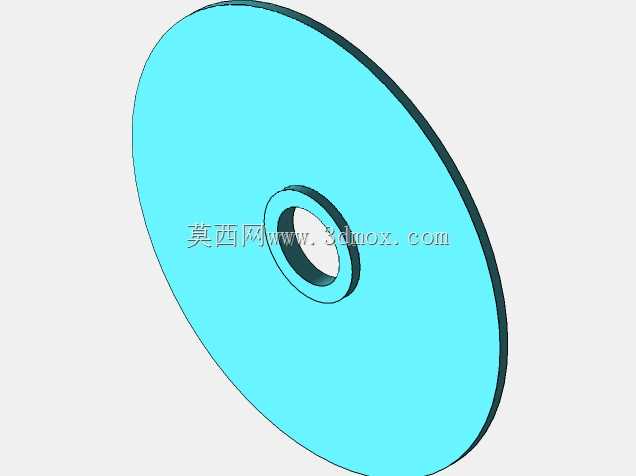

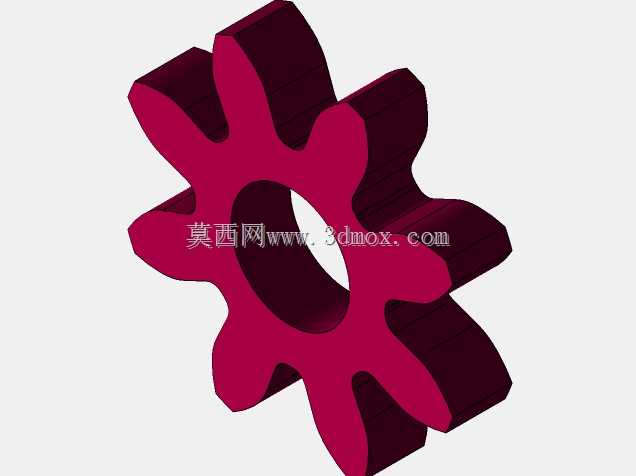

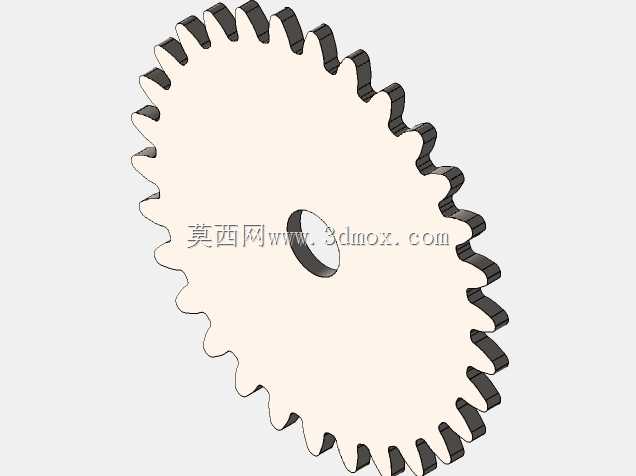

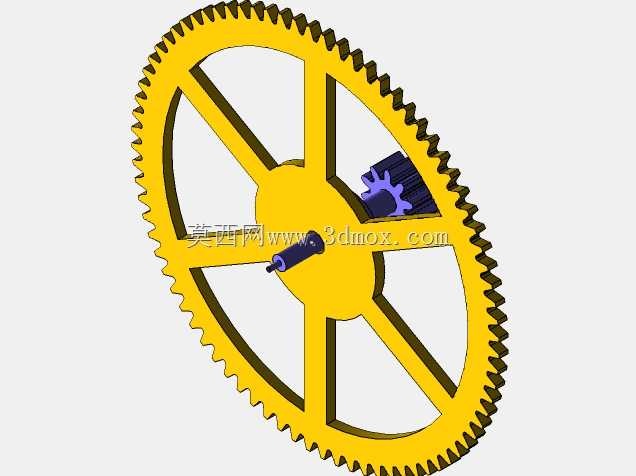

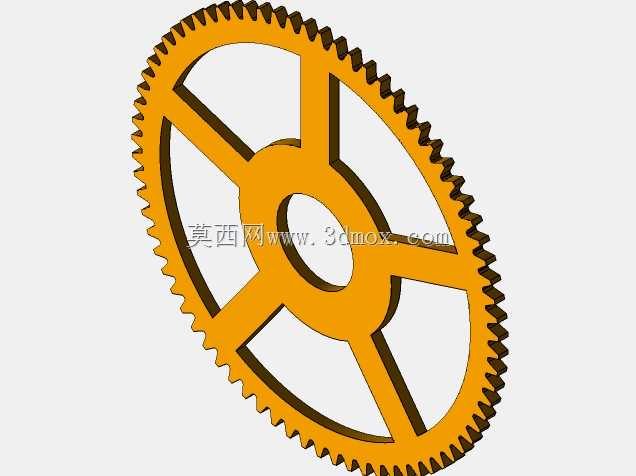

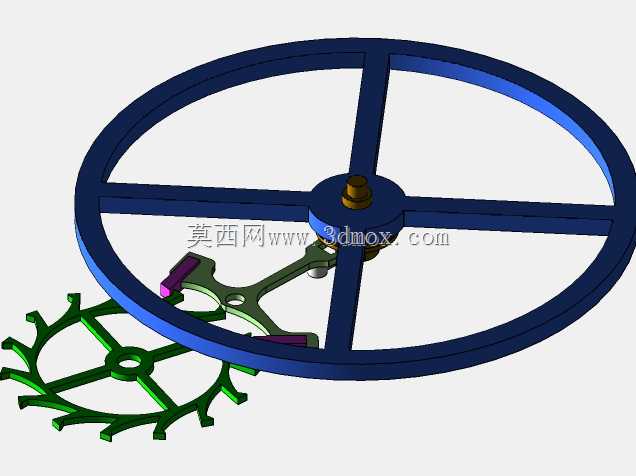

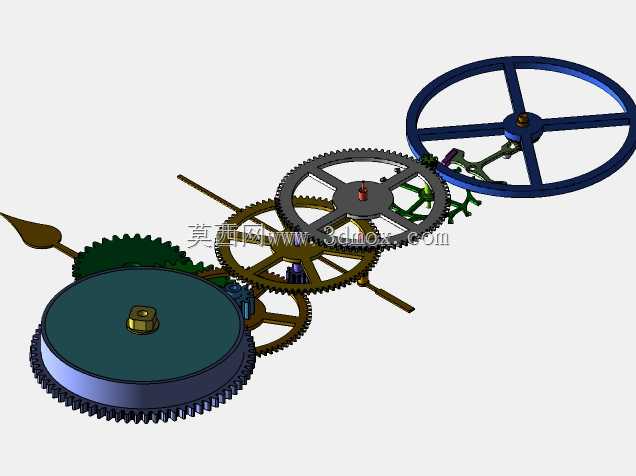

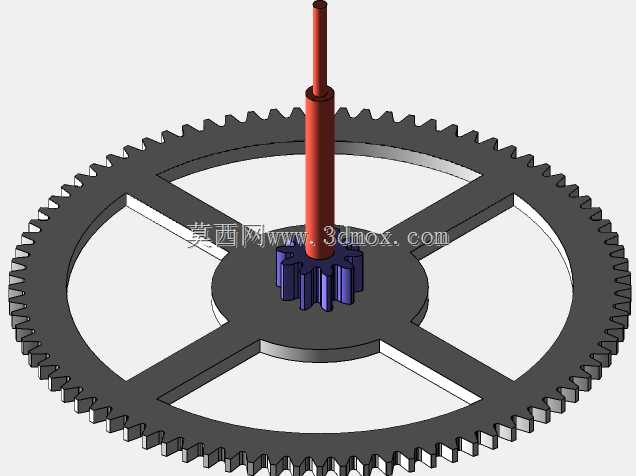

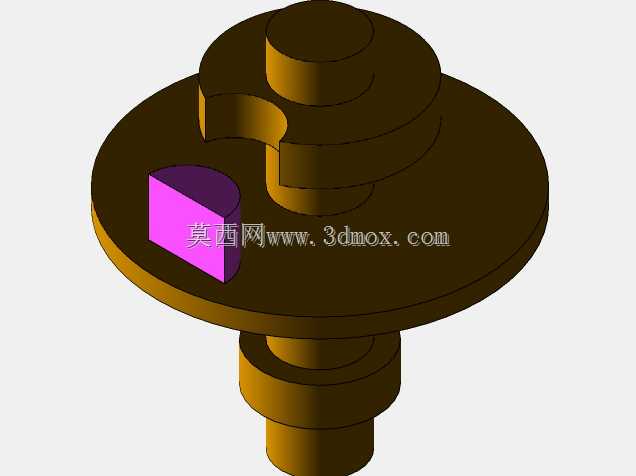

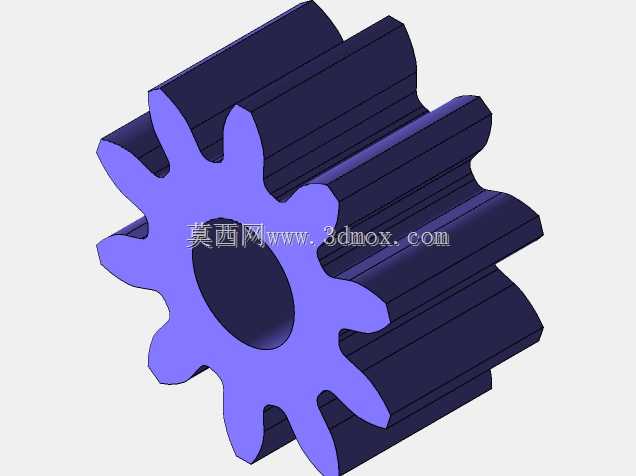

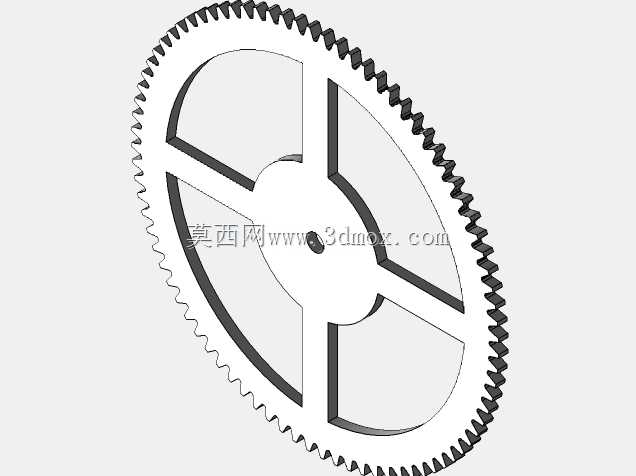

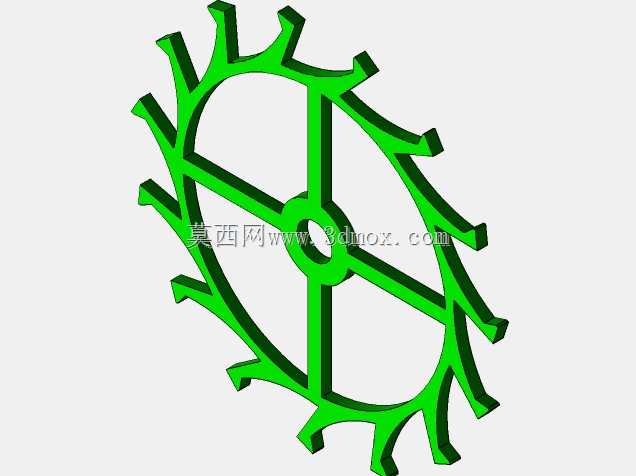

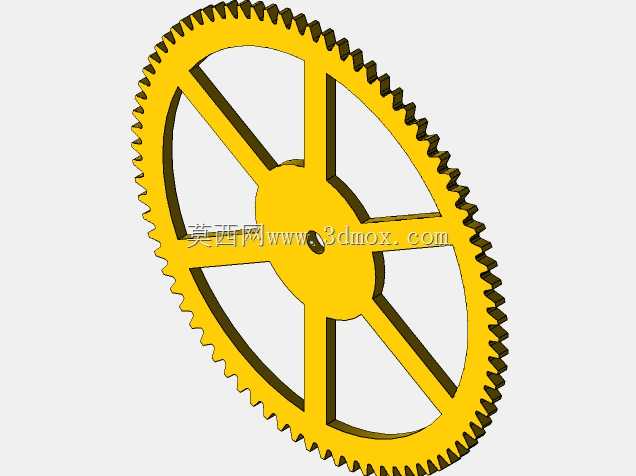

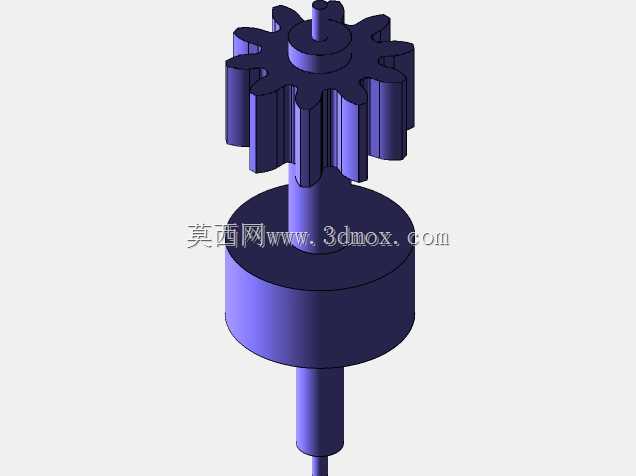

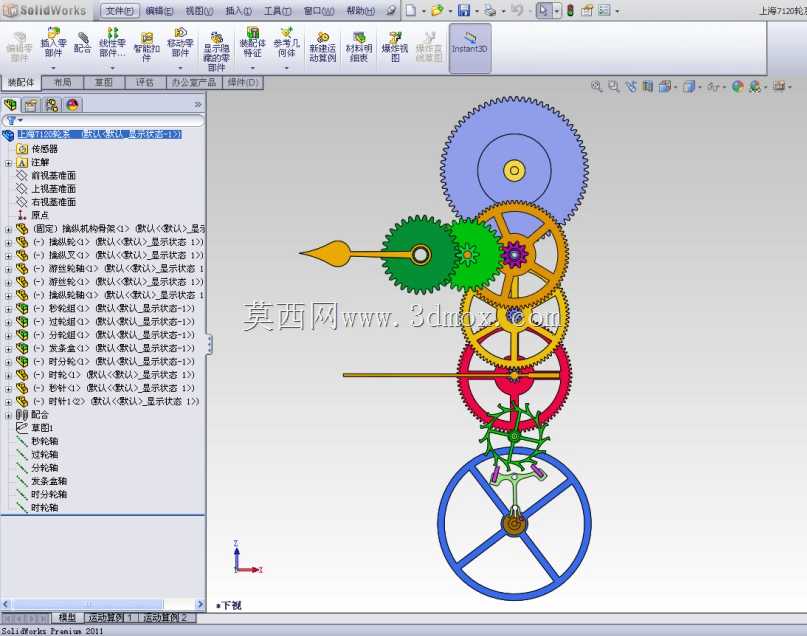

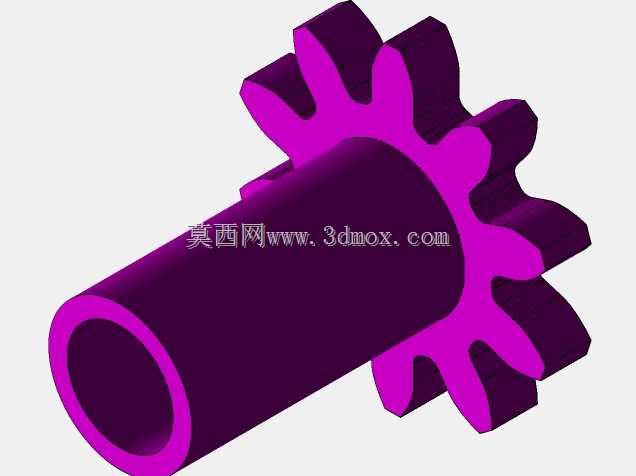

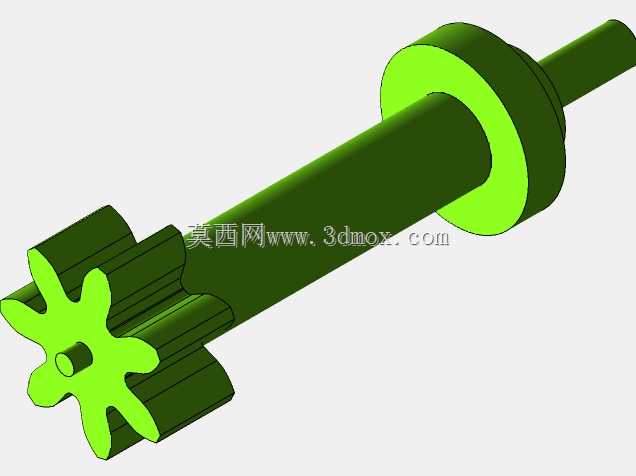

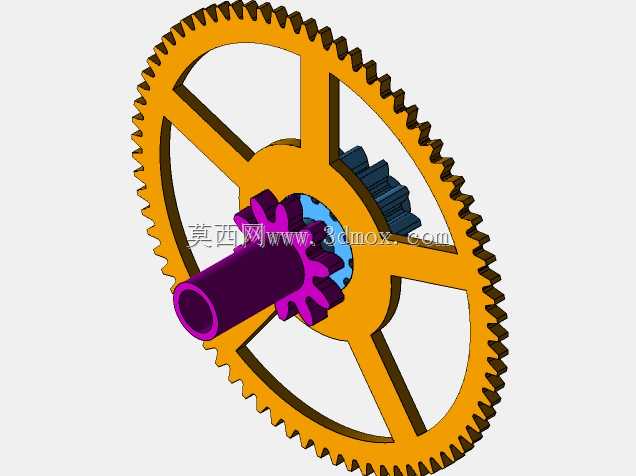

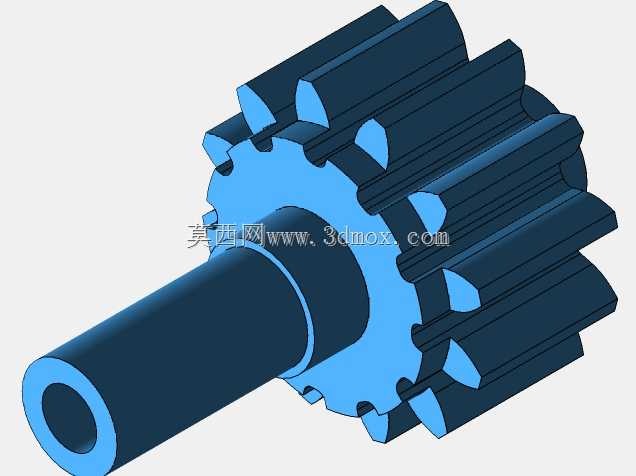

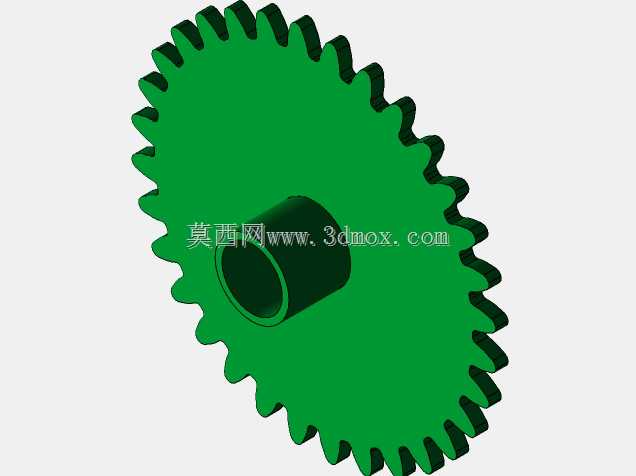

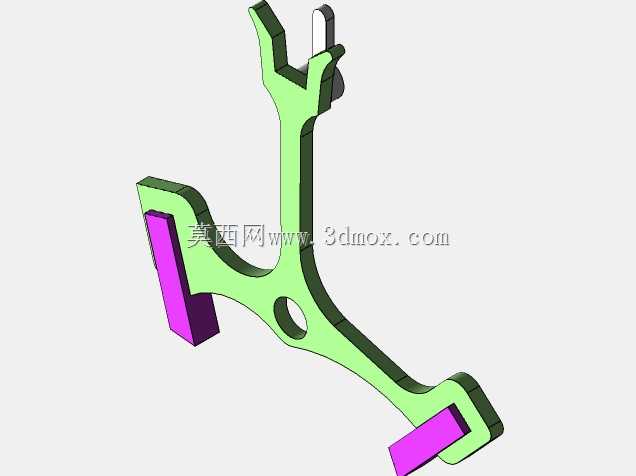

这套机械表传动结构，核心服务于民用计时仪器的机芯研发场景，多用于机械腕表、台式机械时钟的核心传动模块验证，可直接为精密计时产品的轮系布局提供可落地的结构参考，解决传统机芯设计中轮系干涉、传动比匹配偏差的常见问题。整个结构以多组不同模数、齿数的齿轮作为传动核心，覆盖秒轮、分轮、时轮的三级传动链路，搭配不同色彩标识的轮体区分传动层级，三根指针分别对应不同转速的输出轴，可实现秒针60转/分、分针1转/分、时针1/12转每分的标准计时传动比，轮齿采用标准渐开线齿形设计，啮合间隙控制在精密计时机构允许的公差范围内，保证传动过程无卡滞、回差控制在计时精度允许区间内。设计过程中先确定各指针的输出轴安装位置，以表盘中心的三个同轴输出轴为基准，反向推算各级传动齿轮的分度圆直径、齿数参数，匹配对应传动比后再排布中间过轮、传动轮的安装点位，同时预留轮体的转动间隙，避免相邻轮体、轮体与指针之间出现运动干涉；蓝色轮架作为底层支撑结构，预留了对应轴系的安装孔位，可直接适配标准机芯的轴系安装尺寸，整体结构的安装边界控制在常规圆形表盘的轮廓范围内，不会超出表壳的内部容纳空间。建模阶段先绘制各齿轮的齿形轮廓，通过参数化特征生成单齿后阵列完成整个轮体建模，再依次完成轴、指针、支撑轮架的零件建模，完成零件建模后进入装配环境，按照实际装配顺序依次装入支撑轮架、各级传动齿轮、指针轴系，添加对应的同轴、啮合配合关系，最后添加运动仿真驱动，验证各级轮系的传动比是否符合设计要求，检查运动过程中是否存在干涉点，针对干涉位置调整轮体的轴向位置、齿形参数，直到整个传动链路运行顺畅无卡滞。
