山地车轻量铝合金座管结构设计

这款座管主要面向山地越野、公路竞速类骑行场景，是连接自行车车架与鞍座的核心承载部件，直接决定骑行过程中的支撑稳定性与重量控制表现。从实际使用需求出发，设计时优先平衡了轻量化与结构强度的矛盾，主体采用铝合金材质加工，在保证长期使用抗疲劳性能的前提下，尽可能削减非受力区域的材料冗余，适配追求整车轻量化的改装与整车装配需求。

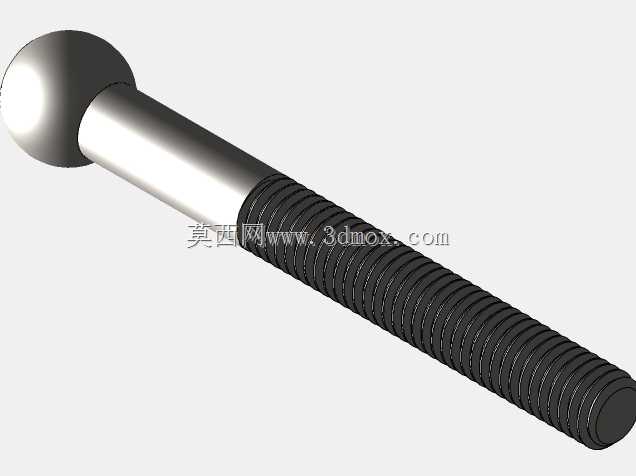

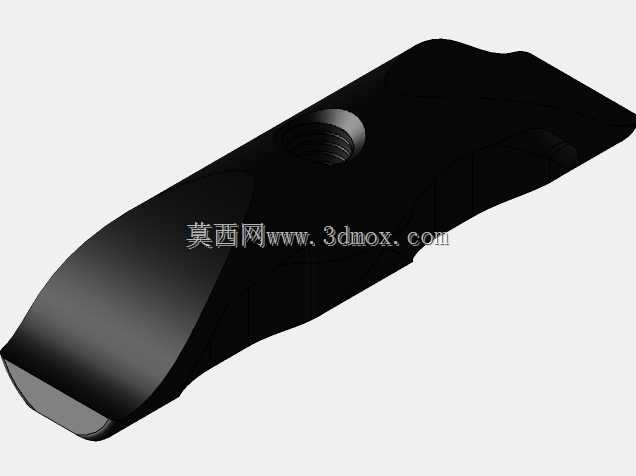

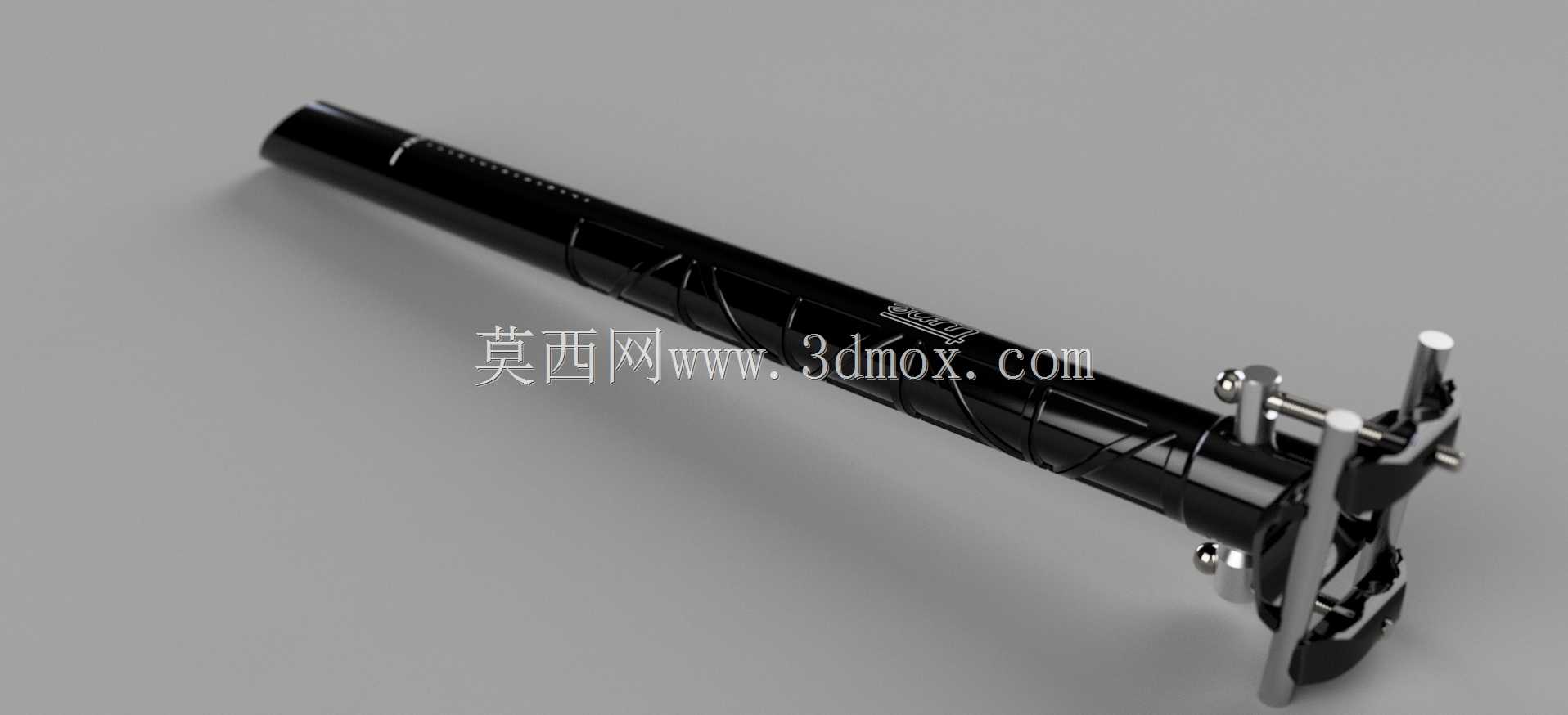

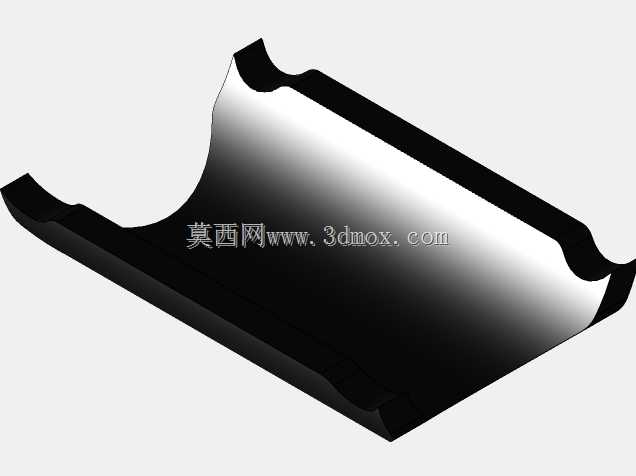

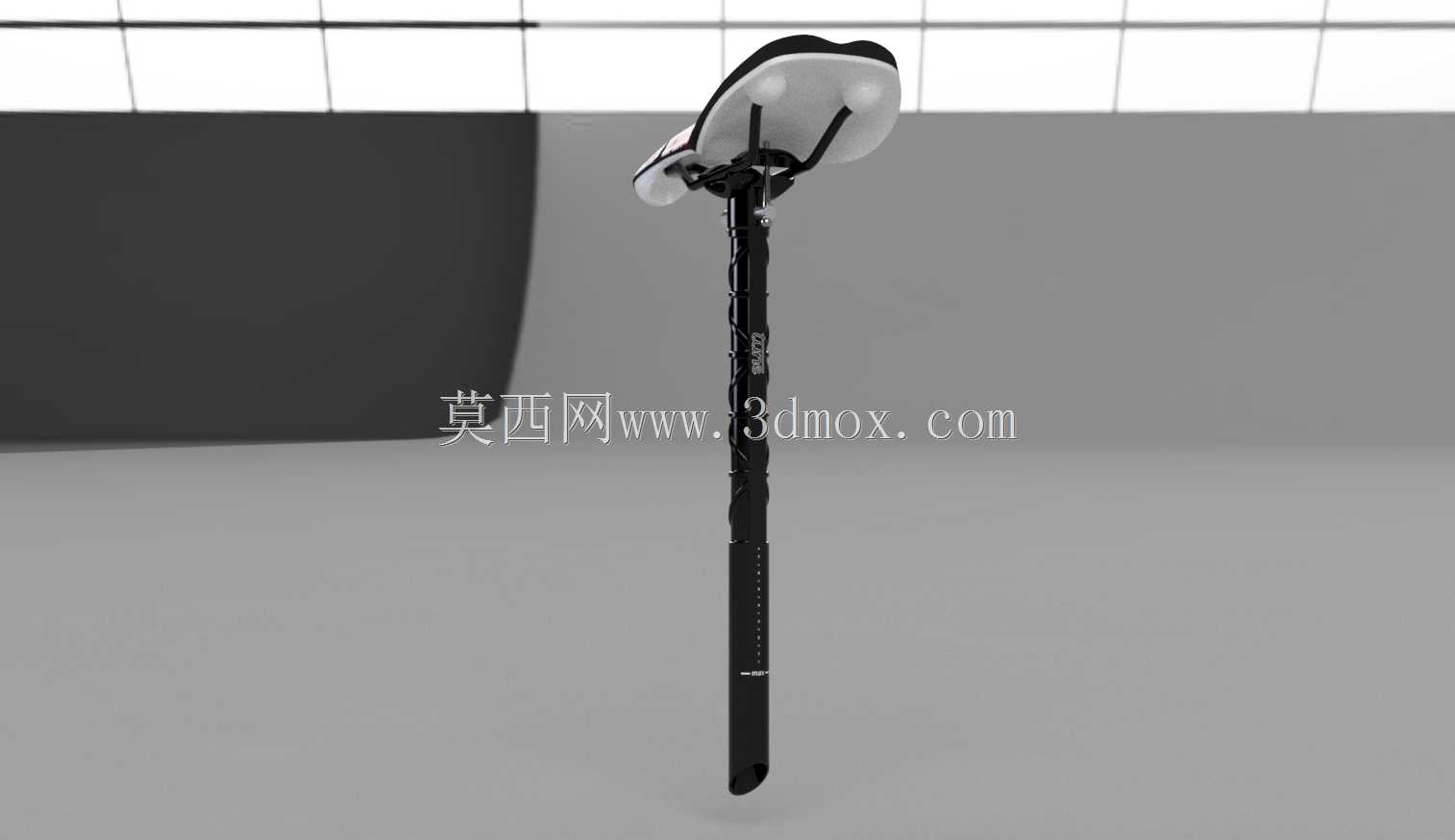

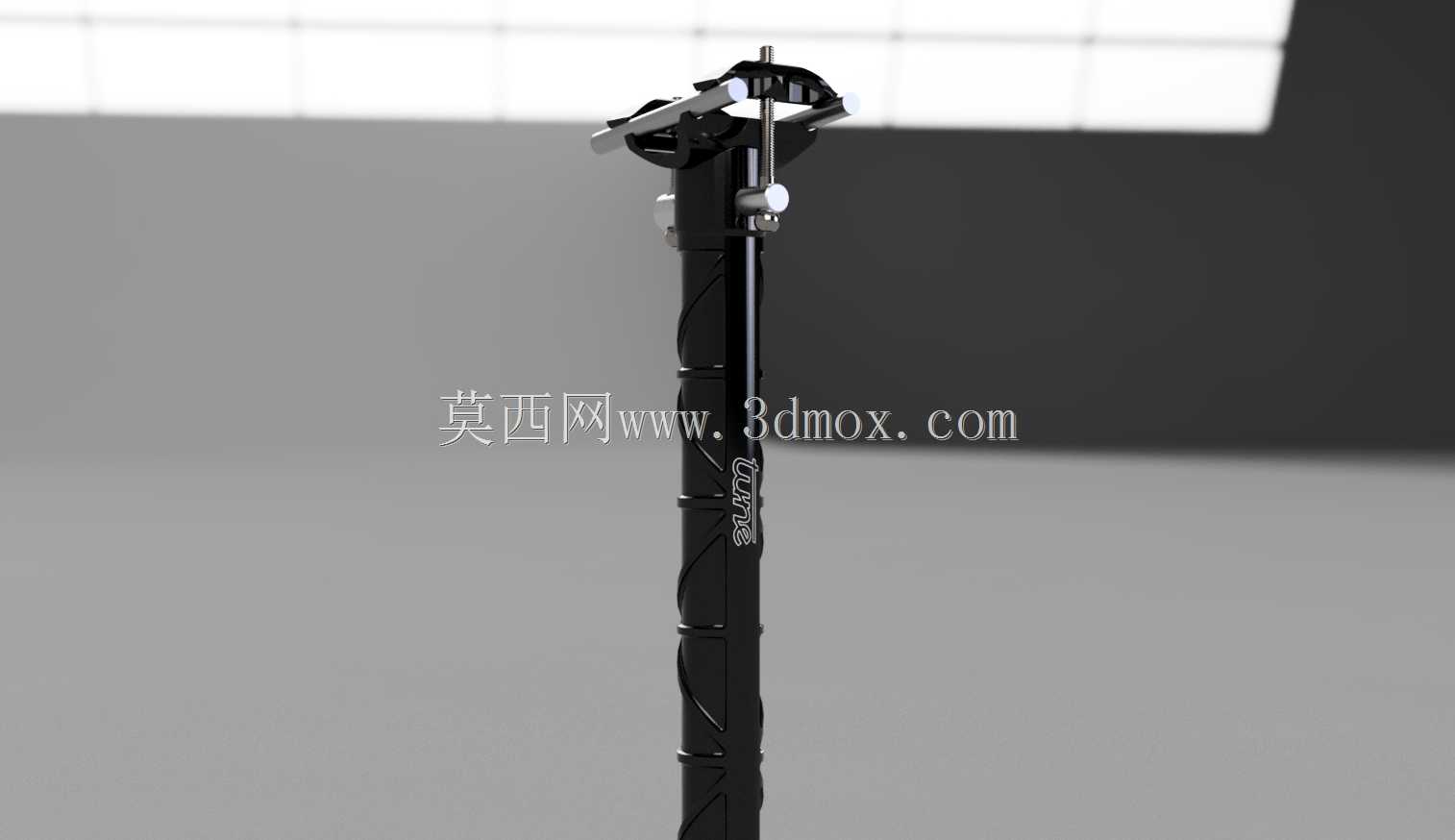

安装边界上，座管主体直径设定为27.2mm，可兼容对应口径的常规自行车座管安装孔，总长度420mm，能够适配不同身高骑手的座高调节范围，满足不同腿长用户的骑行姿态调整需求，安装时可根据车架立管长度、个人骑行习惯调整插入深度，预留足够的调节余量。顶部夹持结构采用双螺栓锁紧设计，可兼容7x7mm规格的标准鞍座导轨，锁紧时双螺栓同步施力，能够避免单螺栓锁紧带来的导轨偏载问题，长期颠簸骑行下也能防止鞍座出现角度偏移、前后窜动的问题，夹持结构的调节范围可支持0mm后飘的安装设定，适配偏向直接发力传递的竞速类骑行需求，骑手踩踏发力时可直接将力量传递至车架，减少不必要的结构形变带来的发力泄力问题。

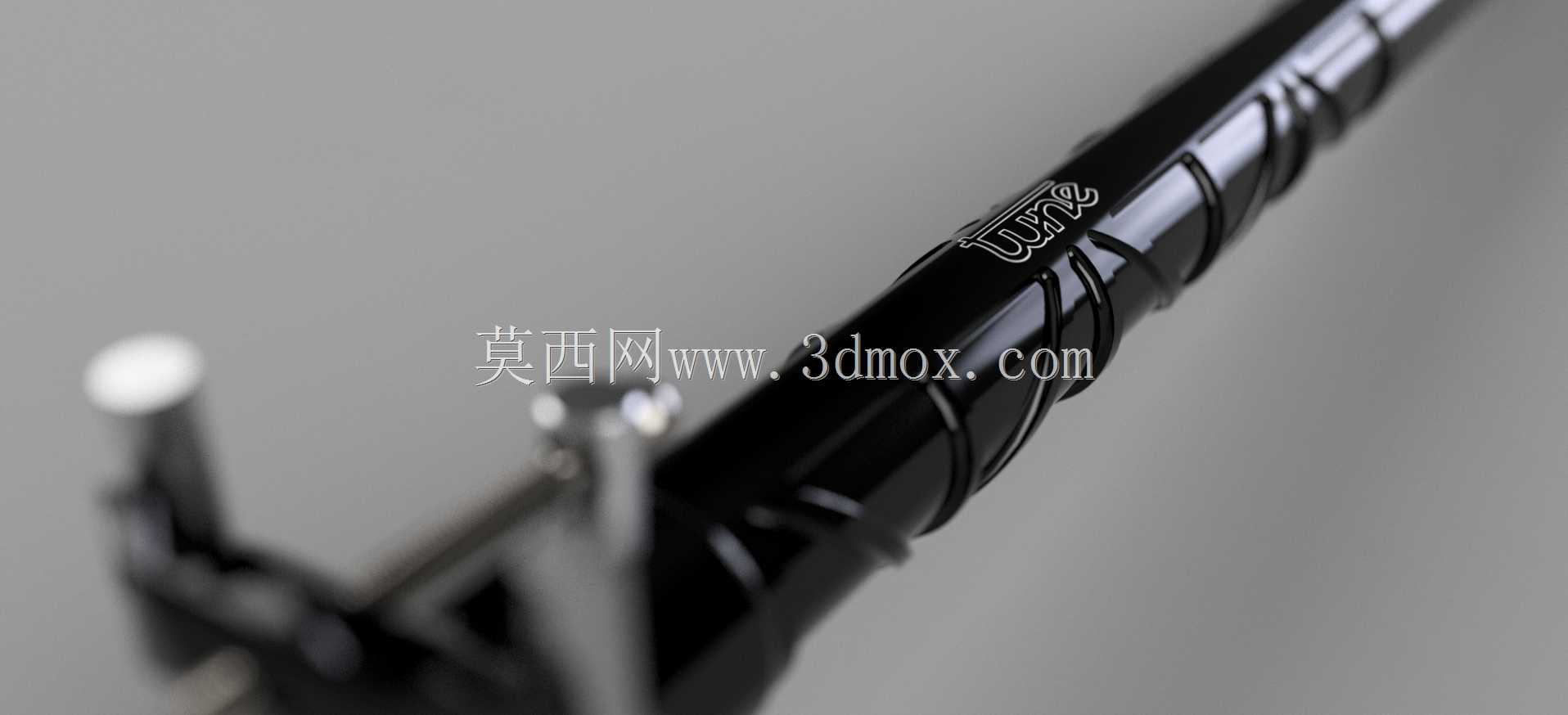

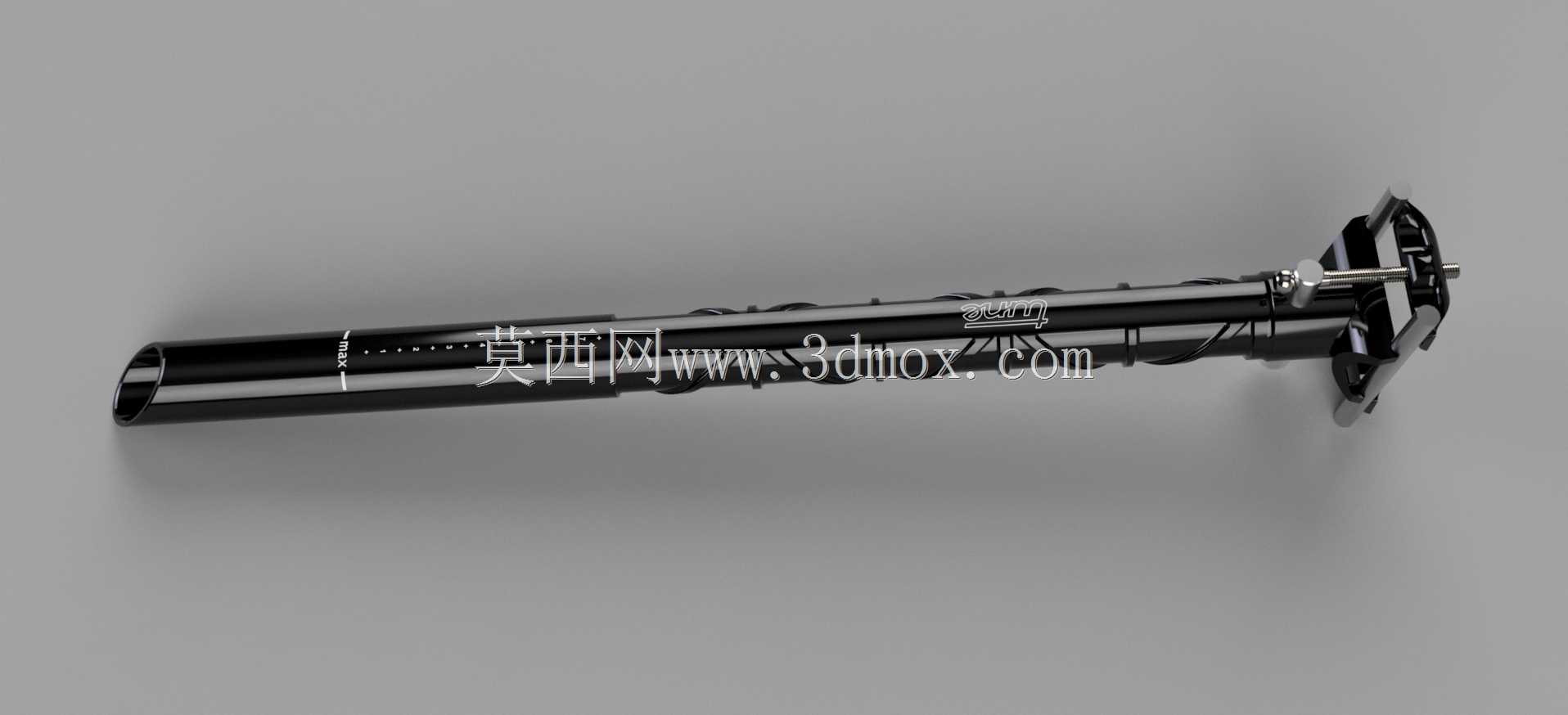

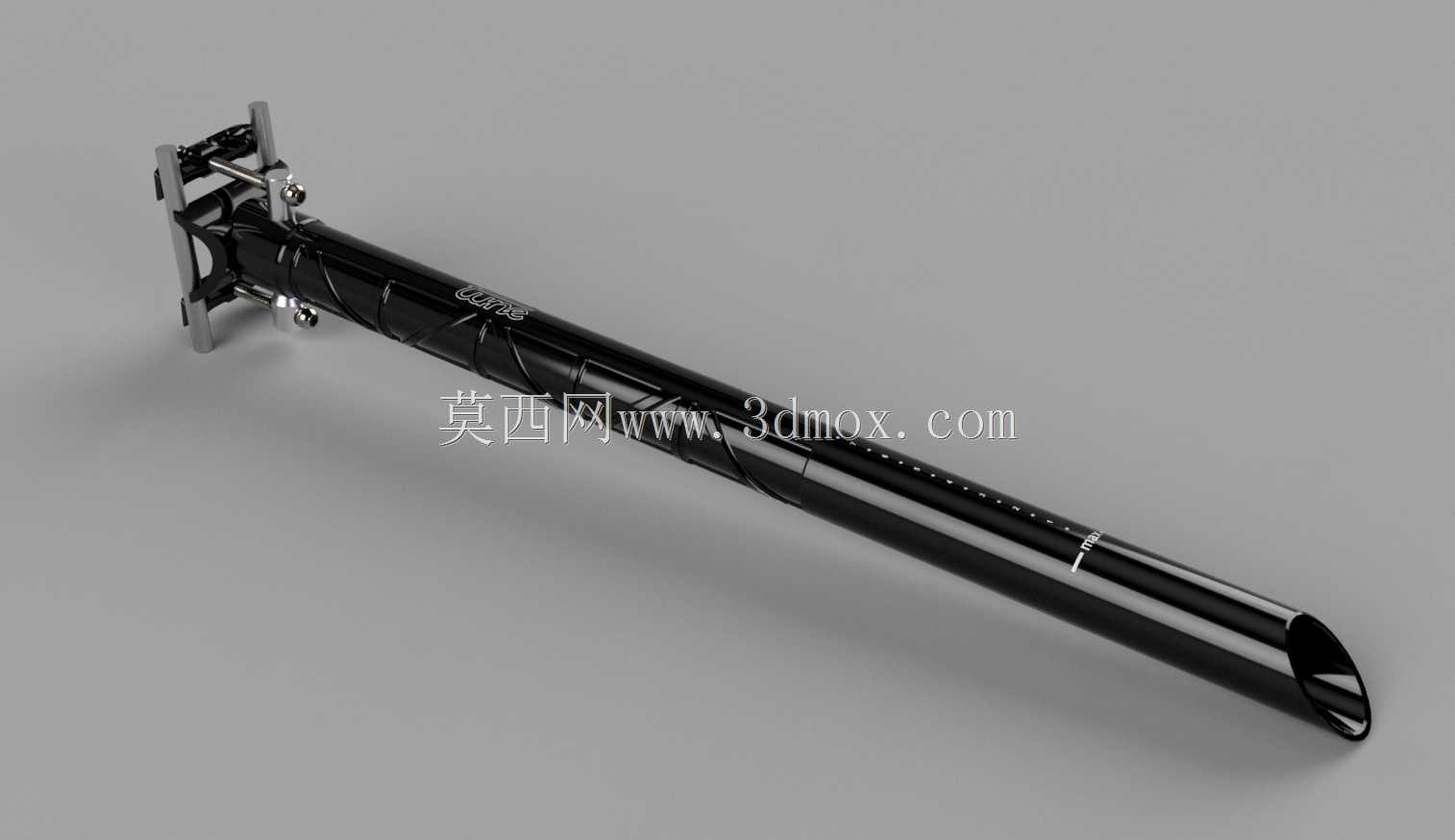

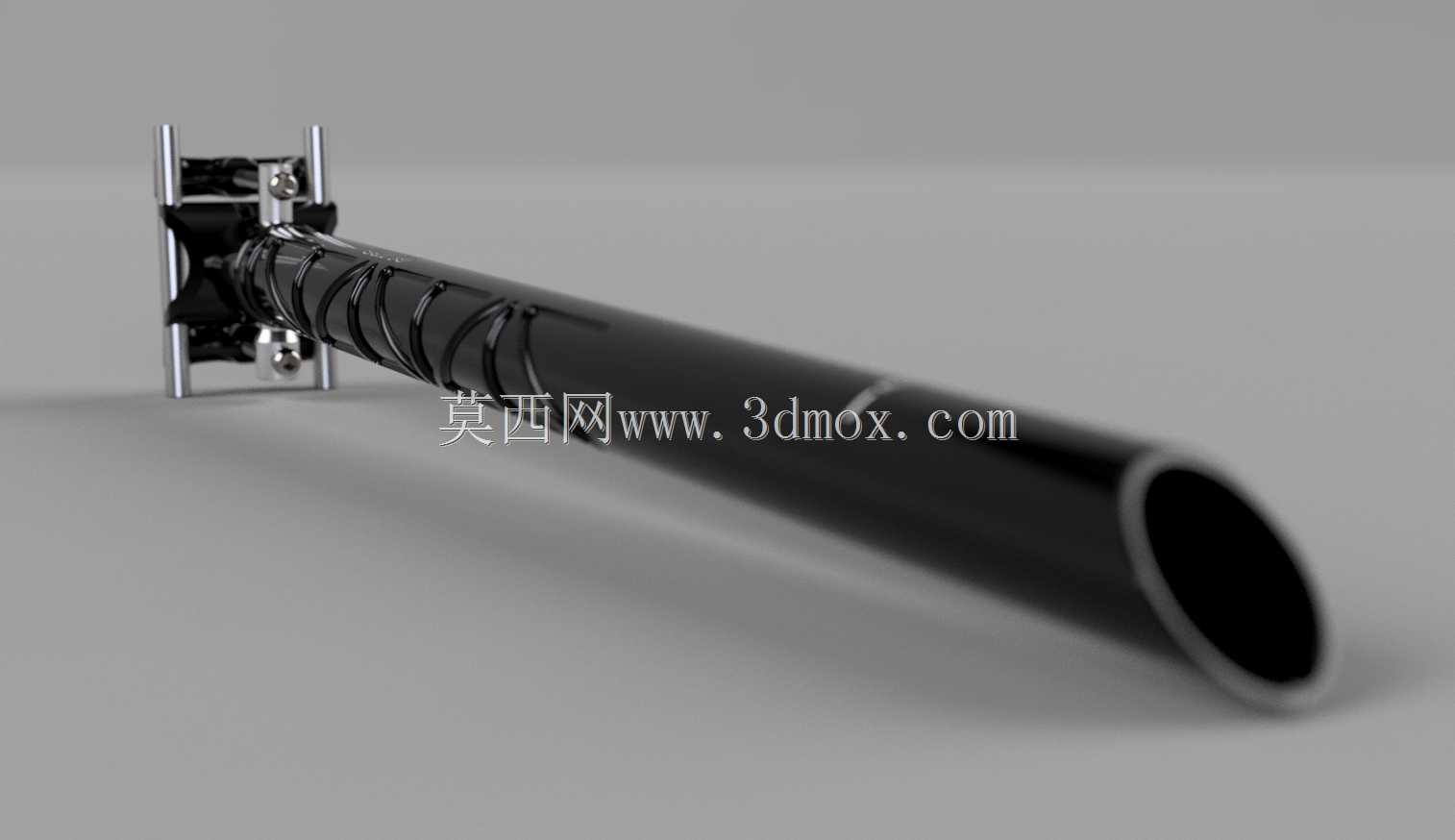

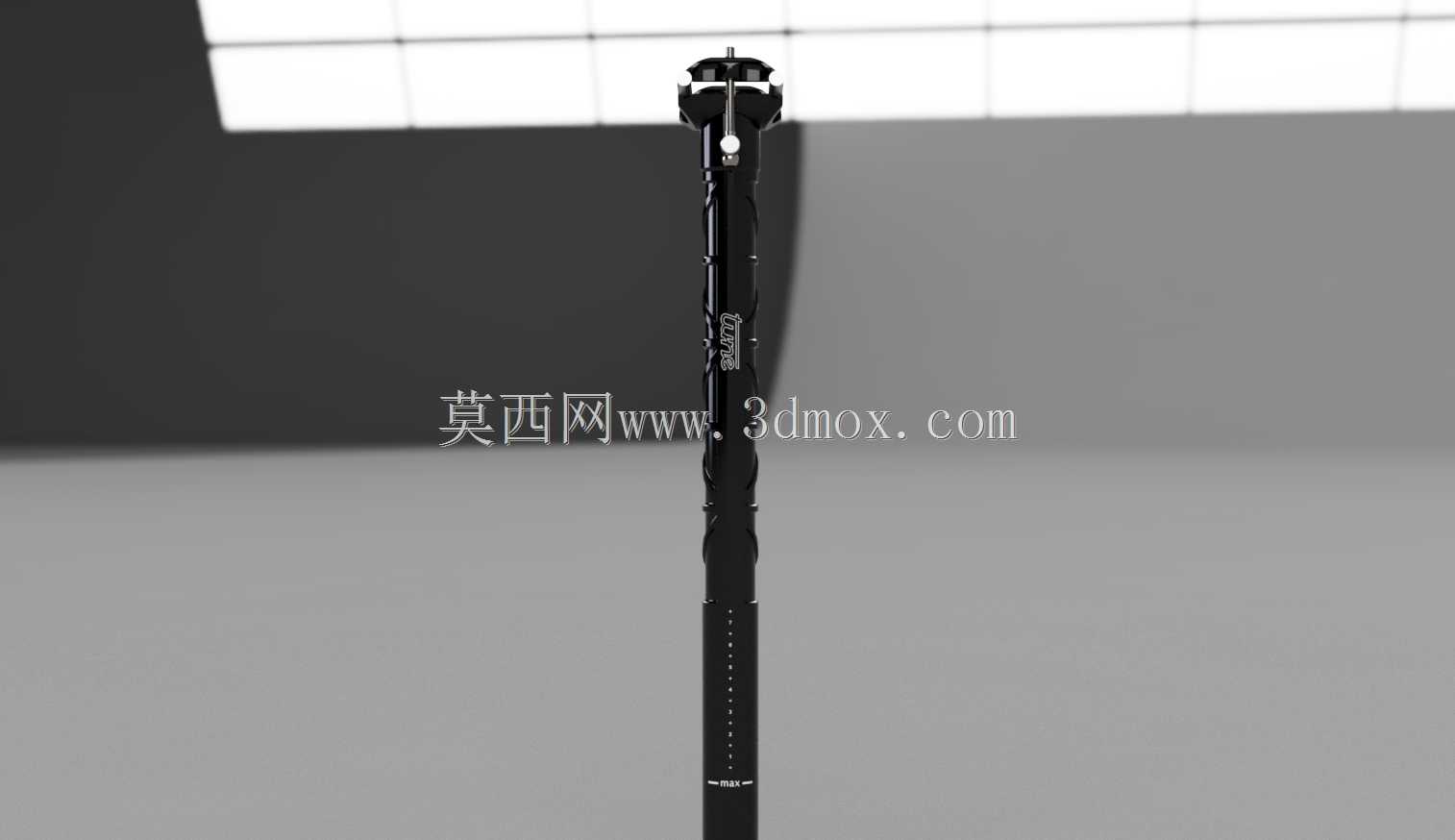

外形设计上，座管主体采用等径圆管结构，表面做了强化处理，既能够提升管壁的抗刮擦性能，也能增强与座管夹之间的摩擦力，避免锁紧后出现座管下滑的问题。管身尾部做了斜切处理，既能够减少插入立管时的剐蹭，也能在最大插入深度位置提供清晰的视觉参考，避免安装时插入过深或过浅带来的结构风险。夹持机构的结构做了紧凑化设计，尽可能降低夹持部分的堆叠高度，在保证锁紧强度的前提下减少不必要的重量占用，同时外露的螺栓位置做了圆弧过渡处理，避免骑行过程中剐蹭骑行裤，提升使用体验。

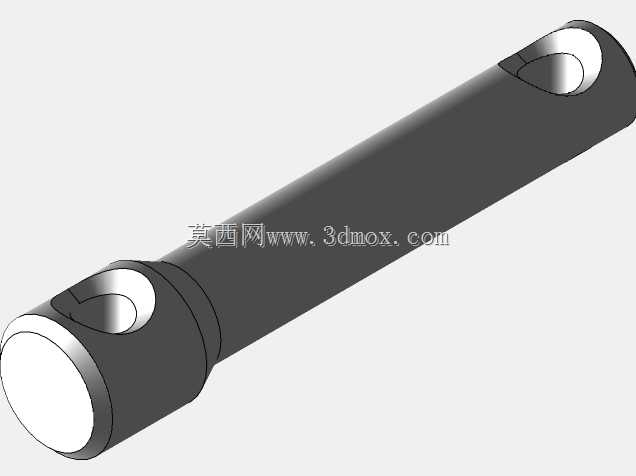

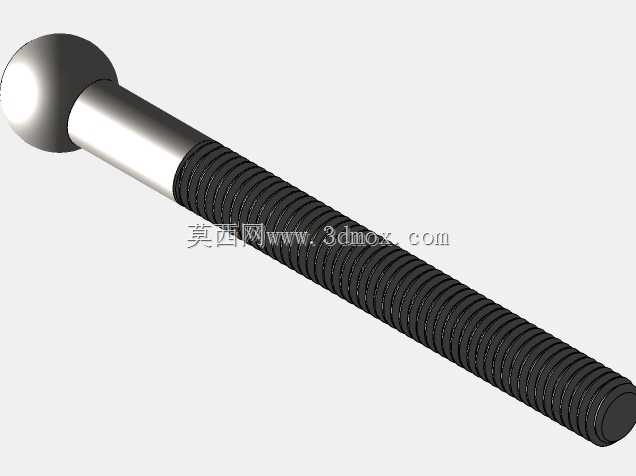

从建模逻辑来看，整个结构先以主体圆管为基准搭建骨架，再逐步细化顶部夹持的活动结构、螺栓连接位，所有配合面都预留了实际生产的装配公差，夹持位置的导轨接触面做了防滑纹理设计，模拟真实产品的咬合效果，管身的标识、加工纹理都按照实际产品的加工工艺还原，能够直接用于结构验证、装配模拟，也可作为骑行配件设计的参考案例，帮助设计人员快速验证座管与车架、鞍座的装配匹配性，减少实物打样的迭代次数。
