FRO赛车自行车头管金属徽章结构设计

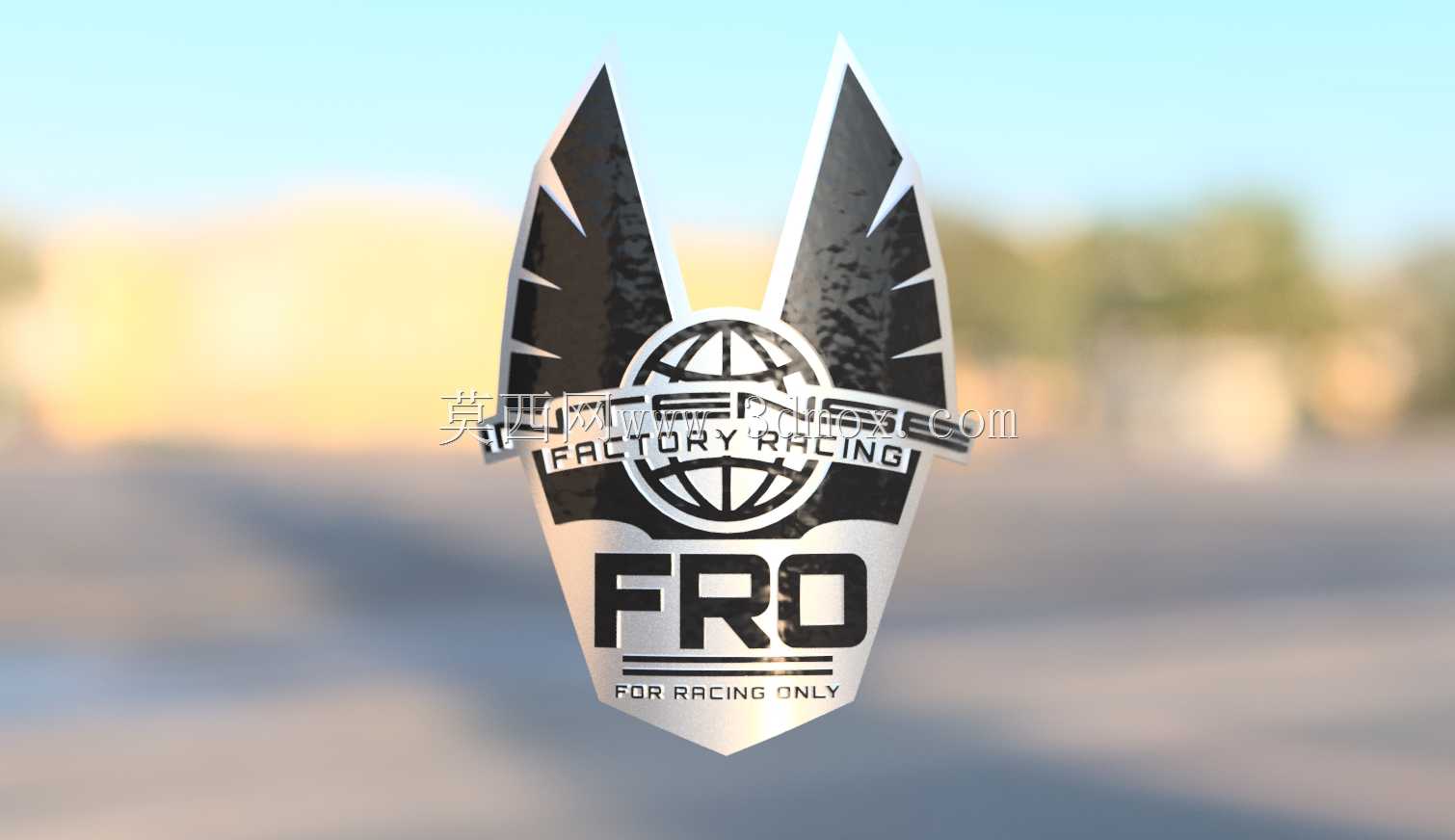

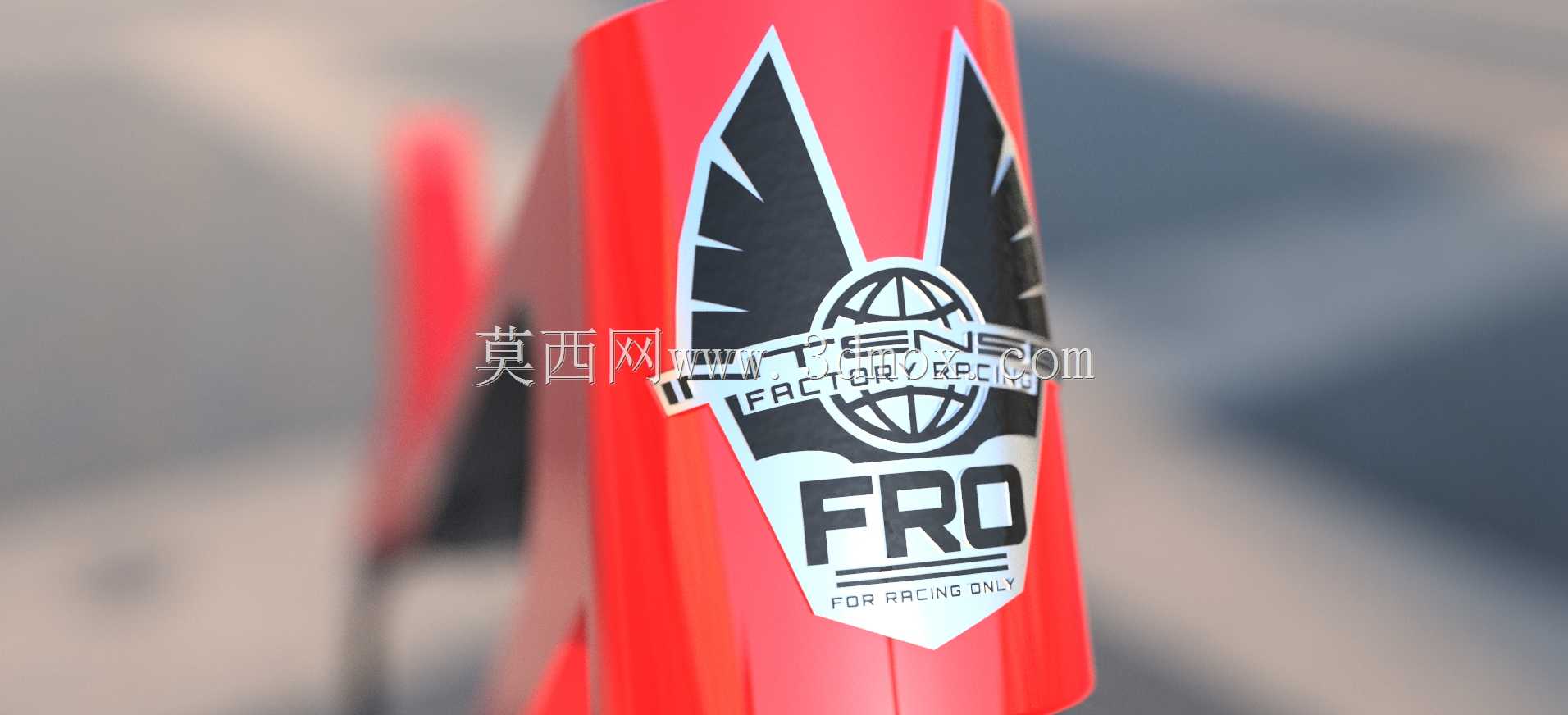

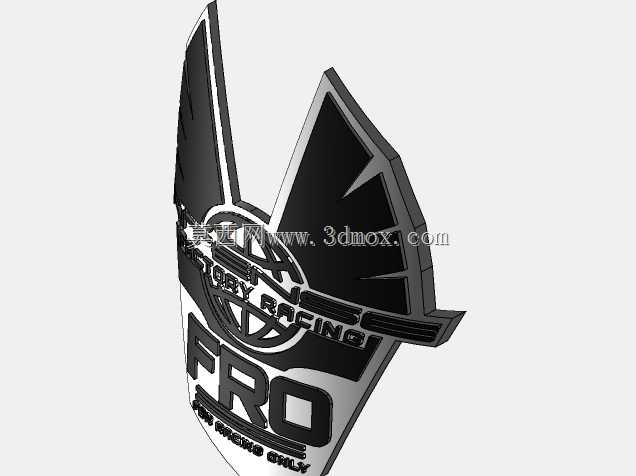

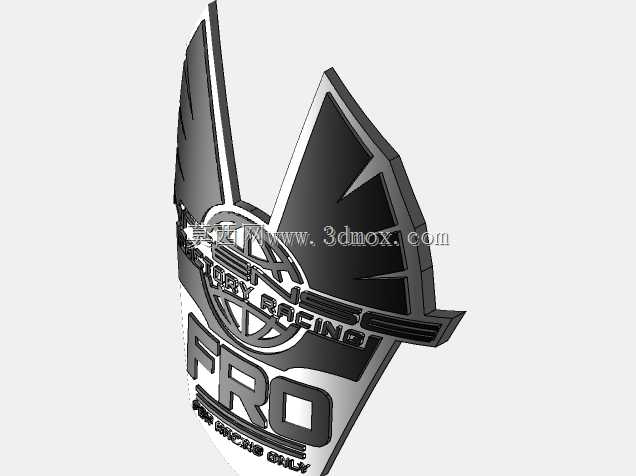

这款车头徽章主要应用于竞技类自行车的头管部位，作为赛事专属标识部件使用，安装位置处于车头立管与上管衔接的视觉焦点区域，日常骑行中既承担品牌赛事属性的标识功能，也能在一定程度上覆盖头管拼接焊缝，提升车头部位的外观整体性。从结构设计角度来看，徽章整体采用盾形基底搭配上部对称翼型凸起的造型，翼片部分做了分层切角处理，每侧翼片设置三道斜向凹槽来模拟羽翼纹理，中间区域嵌入经纬线环绕的球形标识，下方预留三层阶梯状的字母标识安装位，最底部收窄为尖角造型，整体轮廓完全贴合自行车头管的弧面曲率，安装时背面可采用背胶贴合或者微型沉头螺丝固定的方式，不会突出头管表面过多造成风阻增加。设计过程中首先需要匹配M29规格头管的外径弧度，徽章整体宽度控制在头管直径的80%以内，高度方向不超过头管与把立衔接的下沿边界，避免干涉把立的安装与转向动作，翼型凸起的高度控制在3mm以内，既保证立体视觉效果，也不会在车辆倾倒时首先接触地面造成磕碰损坏。徽章表面的纹理设计做了凹凸差处理，字母区域凸起0.8mm，球形标识区域凹陷0.5mm，后续做表面处理时可以通过不同的喷砂、电镀工艺区分不同区域的质感，翼片部分的斜槽边缘做了R0.2的圆角处理，避免锐边造成划伤。实际装车场景中，这类徽章多用于场地赛车、高强度越野自行车的专属改装，区别于量产市售车型的普通贴纸标识，金属材质的徽章在长期户外骑行、泥水冲刷的环境下不会出现起边、褪色的问题，结构强度上可以承受常规的碎石冲击，安装时需要提前确认头管表面的弧度公差，徽章背面做适配弧面的精加工，保证贴合面间隙小于0.1mm，避免积水积存造成接触面的腐蚀。标识区域的字符排布做了居中对齐处理，上下层字符的间距控制在1.2mm，保证不同角度观察时都有清晰的识别度，整体造型的对称度公差控制在0.1mm以内，安装后不会出现视觉上的歪斜感。
