贝尔47轻型观测直升机结构还原

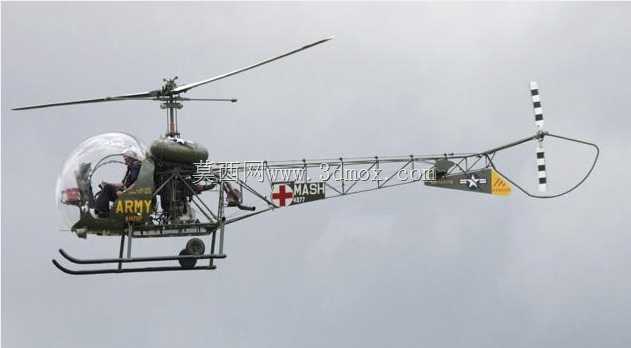

这款轻型单发单旋翼直升机的三维结构还原，核心围绕早期通用航空作业场景的实际使用需求搭建，在建模阶段优先还原了其开放式桁架尾梁、气泡式座舱、滑橇式起落架的经典布局，所有结构边界均参考实机安装逻辑设置，未做脱离工程实际的艺术化修改。从实际用途来看，该机型最初列装后承担前沿观测、伤员转运、轻装通勤等任务，建模时特意保留了机身侧面医疗标识挂载位、舱内简易担架安装空间的结构特征，桁架式尾梁的每一处管材连接节点都对应实机的铆接位置，没有简化受力传递路径，方便后续做结构力学仿真时直接提取装配约束。主旋翼系统的建模还原了跷跷板式两叶主桨的铰接结构，桨叶的翼型截面、桨毂的连接销轴位置都按照实机维护手册的尺寸边界设置，尾桨的传动路径从主减速器输出端沿尾梁桁架上的固定支座延伸，每一处固定卡箍的安装位置都预留了对应的装配间隙，避免出现运动干涉。气泡式座舱的透明舱盖按照曲面成型工艺做了厚度均匀化处理，舱内的操纵杆、座椅框架的安装点位都和机身底部的承力框架对应，滑橇式起落架的弯曲弧度、减震垫块的压缩行程预留都参考了实机着陆时的形变范围，没有出现超出实际安装边界的结构突出。设计思路上优先保证整机的质心位置和实机一致，主旋翼轴的倾斜角度、尾桨的推力线高度都经过坐标校准，油箱的安装位置在机身重心附近，对应燃油消耗过程中的质心偏移范围控制在合理区间，机身侧面的设备挂载架预留了标准的安装孔位，可根据不同作业场景加装观测设备、通讯天线等外置载荷，尾梁末端的水平安定面安装角度和实机一致，能够在巡航状态下提供合适的俯仰稳定力矩。整机的外形尺寸严格对应实机的长宽高参数，主旋翼的旋转半径、尾桨的离地高度都符合地面作业的安全边界要求，滑橇起落架的横向间距满足侧向着陆时的稳定性要求，座舱的开口尺寸对应人员进出、担架装载的实际空间需求，没有出现建模过程中常见的尺寸比例失调问题。
