1/4比例P-51D野马RC像真机骨架结构设计

　　这套骨架结构针对1/4比例的P-51D像真RC航模开发，适配油动与电动两种动力形式的装机需求，核心设计目标是在保证像真度的前提下，兼顾结构强度与轻量化要求，适配航模爱好者的自制组装场景。从实际使用场景来看，这类大比例像真航模多用于户外固定翼航模飞行活动、像真机赛事参赛以及静态陈列展示，骨架作为整机的承力基础，需要承受飞行过程中的气动载荷、动力系统振动以及起降阶段的冲击载荷，因此结构设计阶段就对各部位的受力路径做了明确规划。

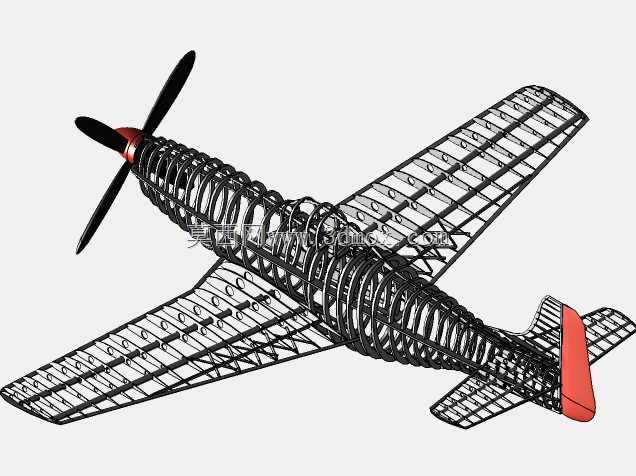

　　整体骨架采用分段式隔框加纵梁的传统木质航模结构形式，机身部分沿航向布置等比例缩放的P-51D真实机身剖面隔框，隔框之间通过贯穿前后的主纵梁、辅助纵梁连接，同时在机翼对接位置、动力安装座位置、尾翼连接位置做了局部加强设计，避免应力集中导致的结构断裂。机翼部分沿用真实P-51的层流翼型剖面，翼肋沿翼展方向按气动载荷分布调整间距，翼根位置的翼肋做加厚处理，配合贯穿机身的机翼对接销，可承受大机动飞行时的机翼弯矩；机翼前缘预留了蒙皮安装的定位槽，后缘预留了副翼、襟翼的舵机安装位与舵面铰接位置，无需后期二次切割修改。尾翼部分的安定面与操纵面骨架同样采用隔框加纵梁的结构，垂尾尖端做了像真的红色整流段造型还原，保证外观像真度。

　　设计过程中优先考虑了自制加工的便利性，所有骨架零件均适配激光切割加工工艺，零件之间采用插接加胶水粘接的固定方式，每个隔框、翼肋上都预留了纵梁、翼梁的安装卡槽，组装时可通过卡槽快速定位，降低组装难度，减少组装过程中的尺寸误差。针对动力系统的安装边界，机身头部预留了标准的航模发动机安装座固定孔位，同时兼容电动马达的安装支架尺寸，油动版本的油箱安装位、电动版本的电池舱位都在机身重心区间做了预留，方便爱好者调整整机重心位置，无需额外修改结构配重。起落架安装位置位于翼根处的加强隔框上，预留了像真起落架的安装孔位与收放机构的布置空间，可适配固定起落架与收放起落架两种配置。

　　从尺寸边界来看，1/4比例的P-51D翼展达到2.6米左右，机身长度约2.4米，骨架组装完成后的整体重量控制在1.8千克以内，后续蒙皮完成后的空机重量可控制在3.5千克上下，适配15cc-20cc排量的两冲程航模汽油发动机，或者等效功率的无刷电机动力系统，可完成常规的航线飞行、特技机动动作，同时满足像真飞行的外观要求。结构设计阶段对各部位的材料厚度做了针对性匹配，主承力的纵梁、翼梁采用较厚的巴杉木层板加工，普通隔框、翼肋采用轻质巴沙木加工，在保证结构强度的前提下尽可能降低整机重量，提升飞行性能。机身内部还预留了舵机走线的通道、接收机与电池的安装空间，所有机载设备的安装位置都做了快拆设计考虑，方便后期的设备维护与调整。

　　针对RC航模的实际使用需求，骨架的各个操纵面铰接位置都做了耐磨处理的预留，可安装标准的航模铰链，保证舵面操纵的灵活性与可靠性；机翼与机身的对接结构采用快拆销设计，方便外场飞行时的拆装运输，无需借助额外工具即可完成机翼的拆装。尾翼与机身的连接同样采用快拆结构，可快速拆卸垂尾和平尾，缩小运输时的整体尺寸。整个骨架的外形完全还原真实P-51D野马战斗机的气动外形，所有剖面曲线都经过三次样条校准，蒙皮完成后可达到极高的像真度，无论是飞行还是静态展示都能满足像真航模爱好者的需求。
