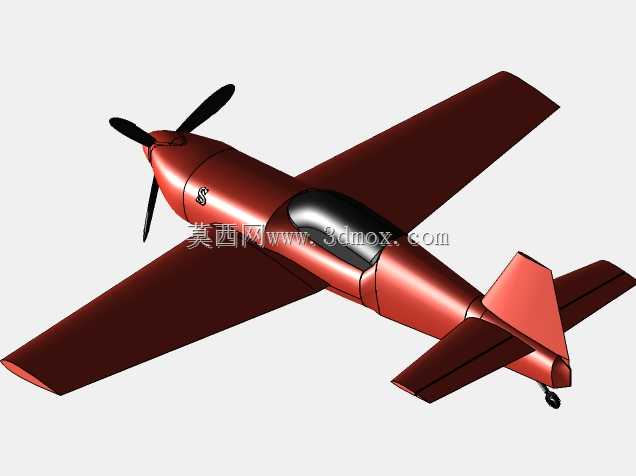

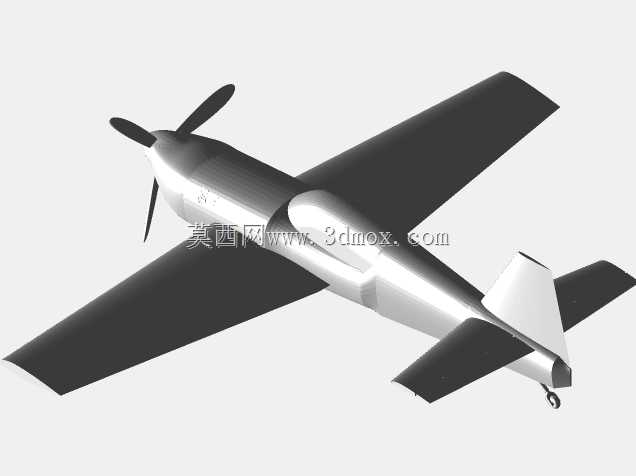

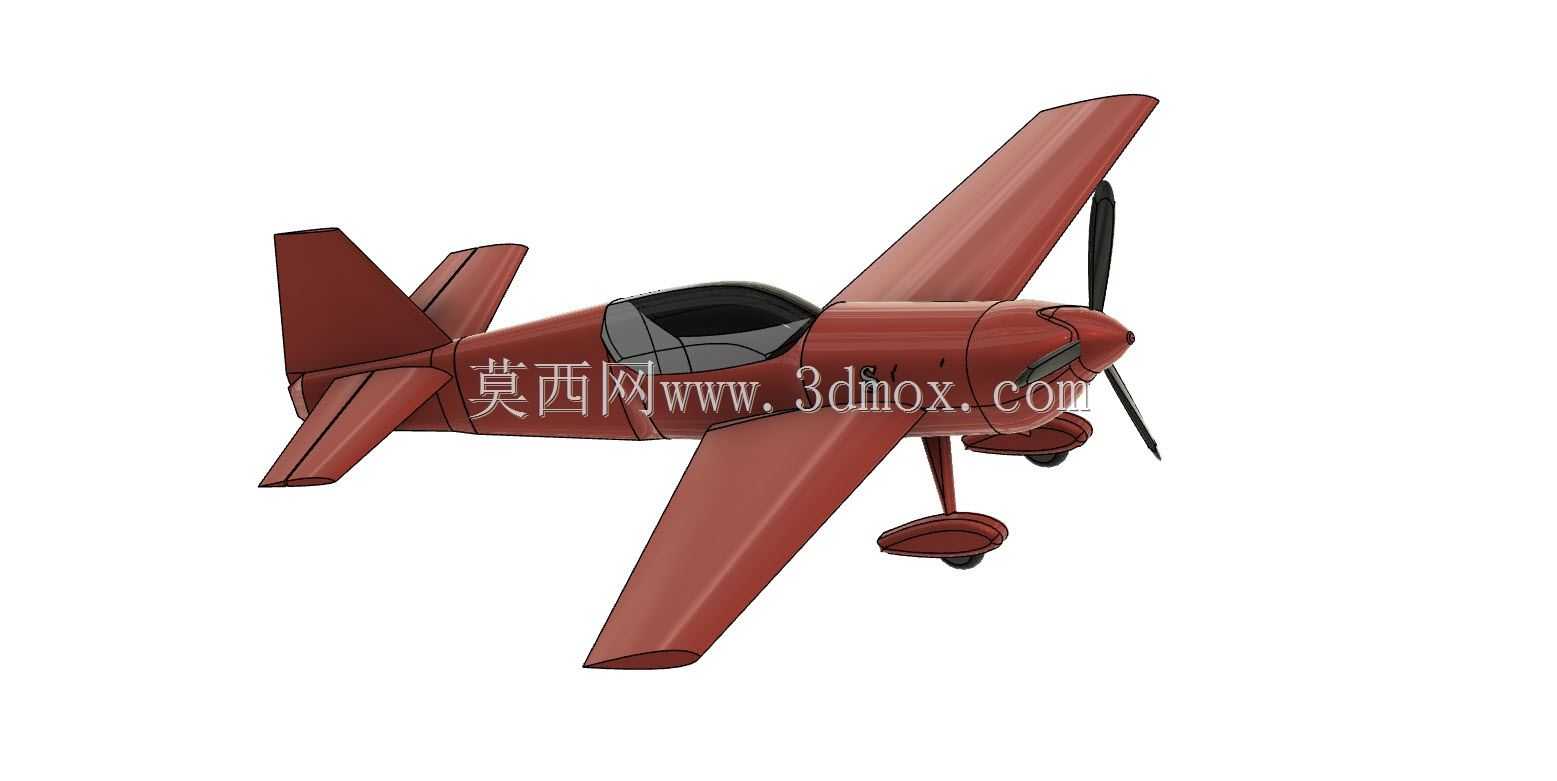

Extra EA300特技单翼飞机三维结构设计

　　这款特技单翼飞行器的三维结构设计，核心围绕无限制级别特技飞行的极端工况展开，从气动布局到结构强度都完全匹配特技动作的高过载需求。作为特技竞赛类载人飞行器，其应用场景覆盖专业航空特技赛事、特技飞行表演、航空运动训练，同时该结构也可作为等比例遥控航模的设计蓝本，适配航模爱好者的特技飞行需求。

　　从功能特性来看，该机型采用下单翼布局，机翼为相对厚度较薄的对称翼型，这种翼型设计在正飞、倒飞状态下都能提供稳定一致的气动升力，不会因为飞行姿态的正负过载切换出现升力突变，能够支撑横滚、筋斗、尾冲、过失速机动等各类无限制特技动作的完成。机身采用流线型窄体设计，最大程度降低飞行过程中的气动阻力，配合前置大功率动力系统的拉力输出，能够实现极高的推重比，满足特技飞行中快速爬升、急加速、急减速的动力需求。尾翼组采用常规布局的平尾加垂尾设计，操纵面的偏转角度范围远大于普通通航飞机，能够在大迎角、过失速状态下依然保持足够的操纵效率，避免特技动作中出现操纵失效的问题。起落架采用后三点式固定起落架设计，结构简单重量轻，同时起落架支柱配备了足够的缓冲行程，能够承受特技飞行大重量着陆时的冲击载荷，尾轮与方向舵联动设计，也能提升地面滑行阶段的转向操纵性。

　　在设计思路层面，整个结构建模优先保证气动外形的精准度，机身曲面采用G2连续的曲面构建，保证蒙皮表面的光滑度，避免曲面阶差带来的额外气动阻力。结构分区上，将机身分为前动力舱、中段座舱、后段尾梁三个主要模块，动力舱预留了发动机安装架、油箱、散热系统的安装空间，安装边界完全匹配对应排量的航空活塞发动机尺寸，不会出现安装干涉；中段座舱采用双座串列布局，座舱框架的建模预留了风挡、座椅、操纵杆、仪表板的安装位置，座舱盖采用水泡型设计，能够为前后座飞行员提供全向视野，满足特技飞行中对姿态观察的需求；后段尾梁采用半硬壳式结构建模，内部预留了操纵钢索、航电线路的铺设通道，结构强度能够承受尾翼在极端操纵下传递的弯矩与扭矩。机翼部分的建模，在保证翼型精度的前提下，预留了翼梁、翼肋、蒙皮的分层结构空间，机翼与机身的连接接头位置按照特技飞行12G的过载标准设计连接边界，保证大过载机动下的结构连接可靠性。

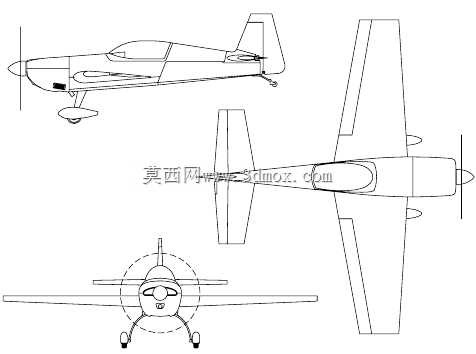

　　外形尺寸与安装边界方面，该机型实机翼展控制在8米左右，机身长度约7米，机高约2.5米，整体尺寸紧凑，适合在通航机场的小型停机位停放，也能适配普通通航机库的存放空间。机翼与机身采用快拆结构设计，连接接头的安装位置精度在建模时严格控制公差，保证机翼拆装后不需要反复调试即可保证气动对称性，方便转场运输时的拆解与组装。动力系统的安装接口预留了标准的发动机架安装孔位，适配市面上主流的大马力航空活塞发动机，螺旋桨的安装面与发动机曲轴输出端同轴度在建模时严格控制，避免高速旋转时出现振动问题。座舱内部的安装边界按照185cm身高的飞行员人体尺寸设计，操纵杆、油门、脚舵的位置都符合人体工程学要求，飞行员穿戴降落伞与飞行装具后依然有足够的活动空间，不会在特技机动过程中出现操纵干涉。起落架的安装位置位于机身重心靠前的位置，主轮距经过反复校核，保证地面滑行、大侧风着陆时的侧向稳定性，避免出现侧翻风险。

　　针对航模衍生应用的场景，该三维模型可按照等比例缩放的方式适配不同尺寸的遥控模型需求，缩放过程中各部件的安装边界可等比例调整，结构受力点的位置保持与实机一致，能够保证航模在做特技动作时的结构强度与操纵响应特性与实机保持相似。整个模型的曲面与实体结构分层清晰，在进行结构仿真、气动仿真时可直接提取对应部件的几何特征，不需要额外进行几何清理，能够大幅缩短后续仿真分析、工程出图的周期。
