韩国KAI T-50金鹰超音速教练战机

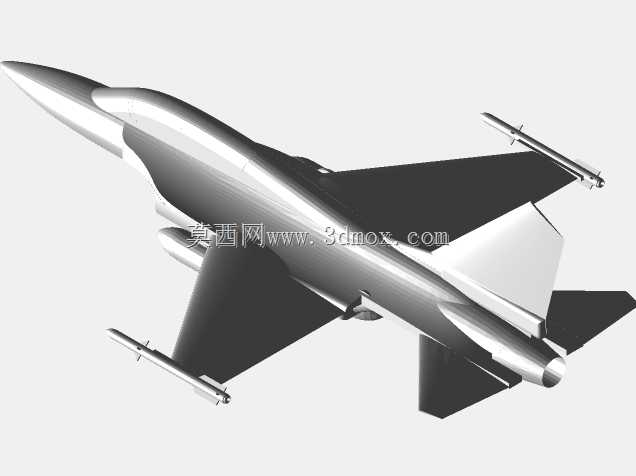

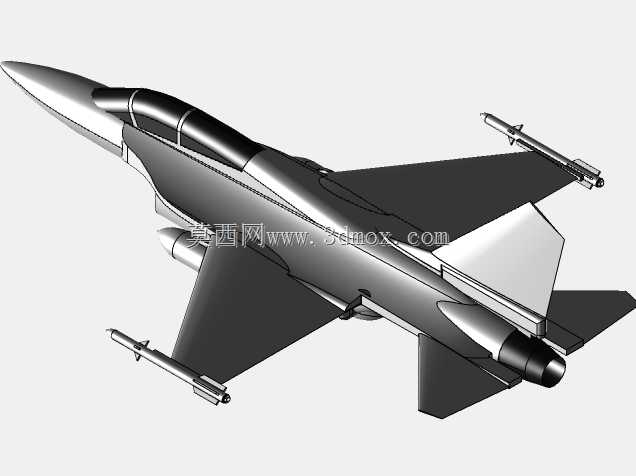

　　该三维模型还原的是韩国航空航天工业联合洛克希德·马丁开发的T-50金鹰超音速喷气平台，作为兼具教练与轻型作战能力的空中装备，其结构设计完全围绕高亚音速、跨音速飞行的气动需求展开，整机采用常规翼身融合布局，单发布局搭配两侧肋下进气道设计，既保证了大迎角飞行状态下的进气效率，也为机身中部预留了充足的燃油与航电安装空间。从实际应用场景来看，该机型首先承担高级飞行训练任务，可覆盖从基础喷气训练到战术科目转换的全流程训练需求，飞行学员完成该机型训练后可直接适配主力战斗机操作逻辑，无需额外经历长时间的机型转换适配；同时其改进衍生型号可承担近距空中支援、低烈度防空巡逻、特技飞行表演等任务，部分衍生型号还可作为轻型攻击机执行对地打击任务，适配中小国家空军的低成本机队建设需求。

　　从结构设计思路来看，整机气动外形经过多轮风洞试验迭代，机翼采用中等后掠角切尖三角翼设计，翼面沿展向设置有气动扭转，可有效降低诱导阻力，提升跨音速阶段的升阻比；水平尾翼与垂直尾翼均采用大后掠角设计，保证高速飞行状态下的操纵面效率，垂尾根部设置有减速伞舱，可缩短着陆滑跑距离。机身结构采用半硬壳式设计，主要承力框采用高强度铝合金加工成型，进气道采用S型弯道设计，可有效遮挡发动机压气机叶片，降低正面雷达反射截面积，兼顾了一定的低可探测性设计考量。起落架采用前三点式布局，前起落架为双轮结构，布置于进气道下方，主起落架为单轮结构，收纳于机翼根部与机身衔接的起落架舱内，起落架收放机构的运动路径在模型中做了完整还原，可直观展示收放过程中的运动干涉边界。

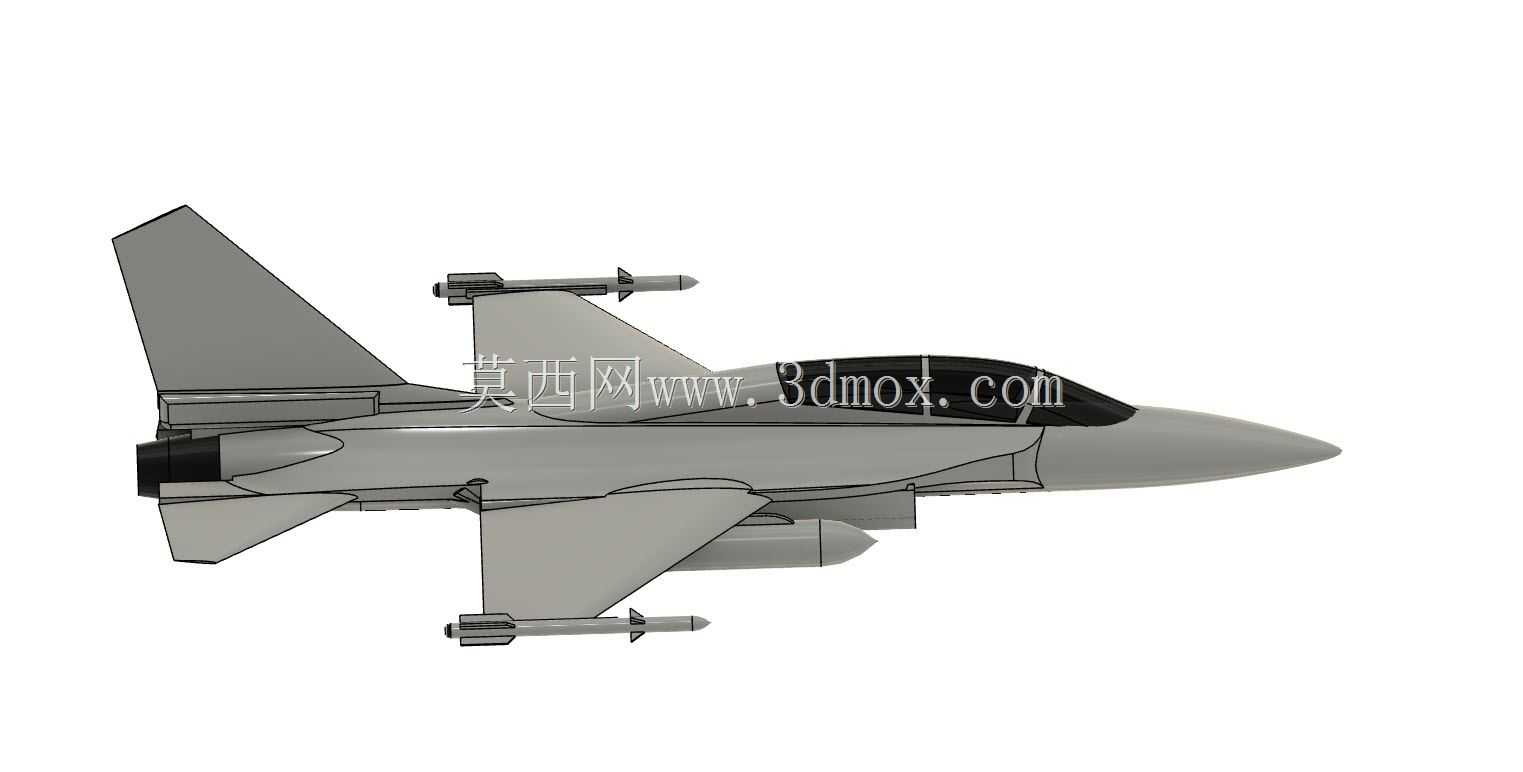

　　从外形尺寸与安装边界来看，整机长度约13.14米，翼展约9.45米，机高约4.94米，机翼面积约23.69平方米，机身截面沿纵轴呈平滑过渡的卵形，从机头雷达罩位置开始逐步向后扩展，至进气道位置达到最大截面宽度，之后平滑收窄至尾喷口位置，保证整机横截面积分布符合跨音速面积律要求，有效降低跨音速飞行时的波阻。机翼下设置有多个外挂点，可挂载副油箱、近距空空导弹、对地火箭弹发射巢、航空炸弹等载荷，模型中还原了翼下外挂点的接口结构与典型挂载配置，可直观展示不同任务构型下的外挂安装边界，机翼挂点的位置设置经过重心配平计算，满挂载状态下整机重心仍处于允许的飞行包线范围内，不会出现明显的操纵力矩偏移。

　　座舱采用串列双座布局，前后座均配备全套操纵系统与航电显示设备，后座教官席位的视线高于前座学员席位，保证训练过程中教官可获得足够的前向视野，座舱盖采用整体式圆弧风挡搭配向后开启的串列座舱盖结构，风挡具备防鸟撞能力，可承受飞行中1.8千克鸟类的高速撞击。动力系统采用单台带加力燃烧室的涡扇发动机，发动机安装于机身中部的发动机舱内，通过快拆式安装节与机身承力框连接，维护时可将发动机从机身尾部整体抽出，降低地勤维护难度，尾喷口采用可调收敛扩张结构，可根据不同飞行状态调整喷口截面积，匹配发动机不同工况下的排气需求。

　　从结构细节还原来看，模型中完整呈现了机身表面的维护口盖、天线布局、空速管、编队灯等细节结构，机身表面的蒙皮分块、铆接线路均按照实机结构做了还原，可用于航空装备结构教学、虚拟仿真训练、展示场景搭建等用途，结构建模过程中严格按照实机的尺寸比例进行缩放，各部件的相对位置、运动间隙均符合实际工程要求，不存在结构干涉问题，可直接用于装配干涉检查、气动仿真前置建模等工作。
