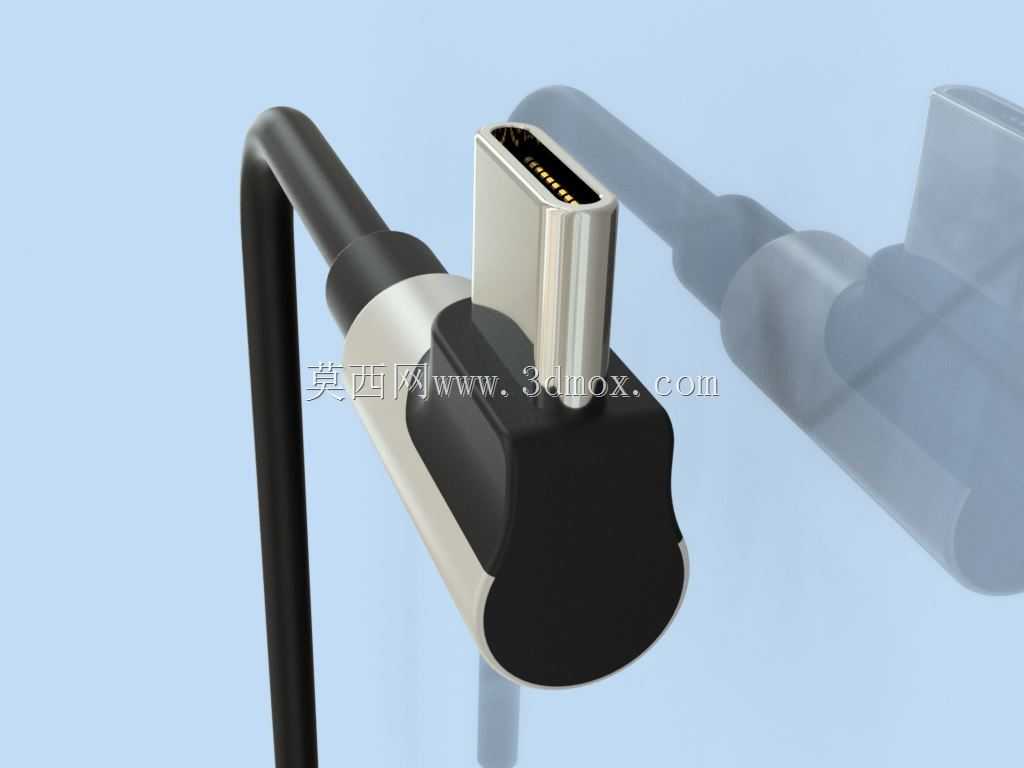

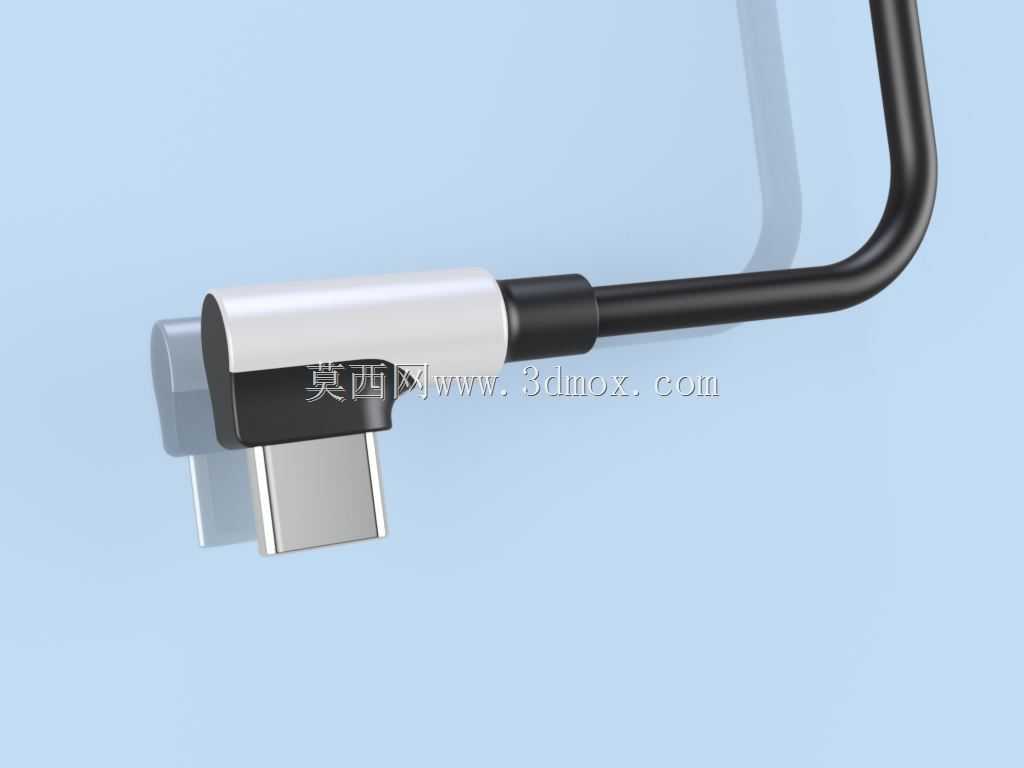

车载支架用90度弯角Type-C插头结构

日常车载场景里，常规直头Type-C插头插在手机上后，线材会向外突出一大截，装在车载支架上时要么顶到支架背板，要么线材弯折角度过大，用不了多久线芯就会因为反复弯折出现断芯、接触不良的问题，90度弯角的结构设计，就是专门针对这类空间受限的插接场景做的优化。这款弯角插头的出线方向和插头插接方向呈90度直角，插在手机底部接口后，线材会顺着手机侧边或者支架边缘走线，不会向外突出占用纵向空间，哪怕是夹在夹紧式车载支架上，也不会出现插头和支架干涉的情况，日常行车过程中遇到颠簸，也不会因为线材拉扯导致插头松脱、充电中断。从结构设计层面看，插头的金属插接端完全遵循标准Type-C接口的尺寸规范，插接段的长度、宽度、接触弹片的排布都符合通用接口标准，能适配市面上绝大多数带Type-C接口的数码设备，不会出现插接过松或者过紧、插不到位的问题。弯角位置的外壳做了圆弧过渡处理，没有尖锐的棱角，一方面能避免安装或者插拔时刮伤手机外壳，另一方面能分散线材弯折处的应力，避免线材根部因为反复弯折出现外皮破裂、线芯断裂的问题，延长线材的使用寿命。外壳部分采用两段式结构，靠近插接端的位置做了硬质内支撑，保证插头插接时的结构强度，不会因为插拔力度过大导致内部针脚错位，靠近线材的位置做了软质的应力释放结构，线材在弯角位置可以有小幅度的摆动余量，抵消行车过程中线材晃动带来的拉扯力。实际安装使用时，只需要将插头对准设备接口水平推入即可，插接到位后弯角的朝向可以根据支架的安装位置调整，不管是出风口支架、仪表台粘贴支架还是磁吸支架，都能找到合适的走线方向，不会和支架的夹持臂、背板产生结构干涉。插头内部的接线端做了定位槽设计，焊接线芯时可以直接将线芯卡入对应的定位槽内，避免焊接过程中线芯错位导致的短路、接触不良问题，组装时外壳通过卡扣配合超声波焊接固定，整体结构紧凑，没有多余的突出结构，整体的外形尺寸控制在合理范围内，不会因为做了弯角结构就导致插头体积过大，影响相邻接口的使用。
