手持汽化器防摔防护壳体结构设计

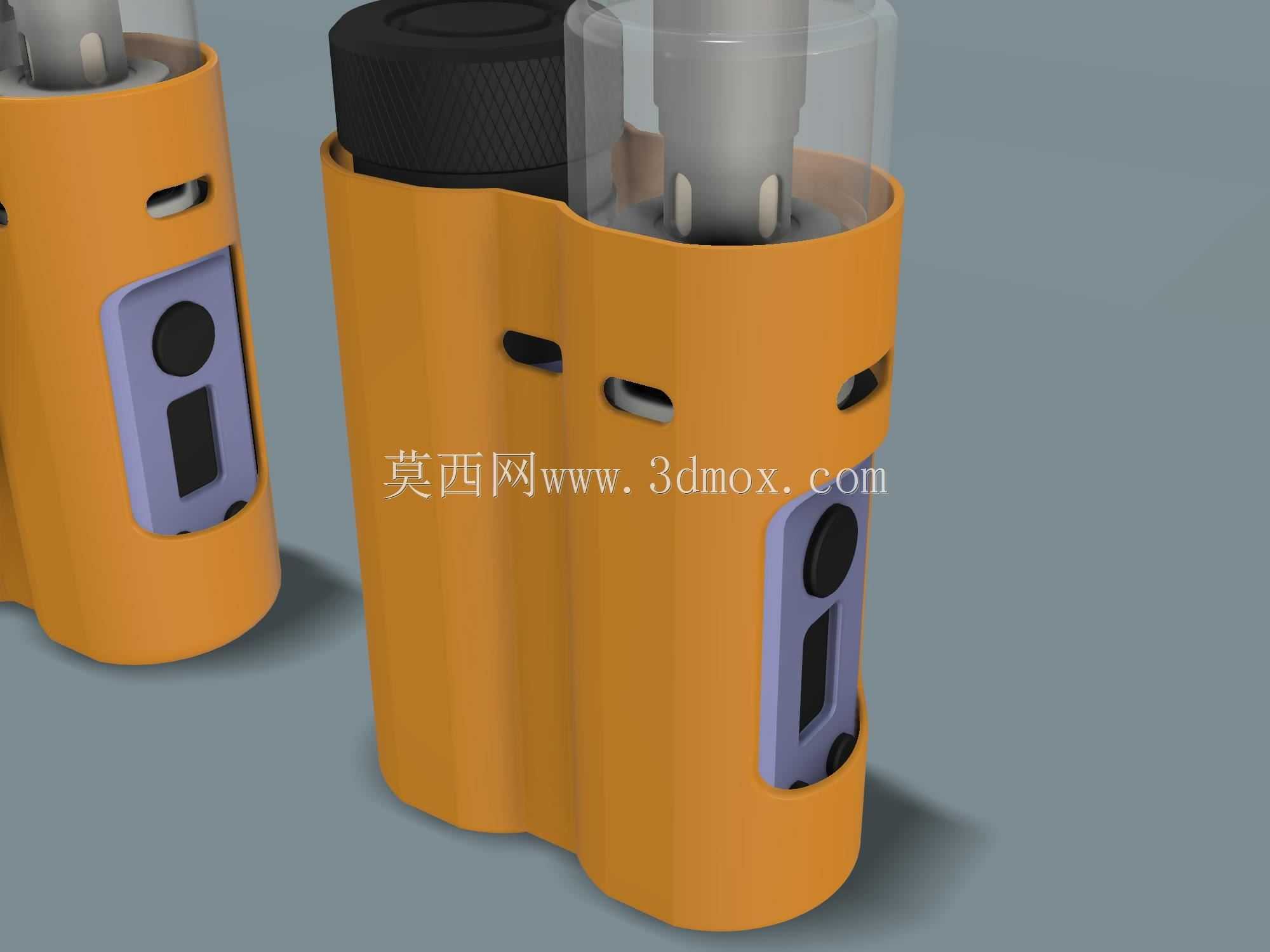

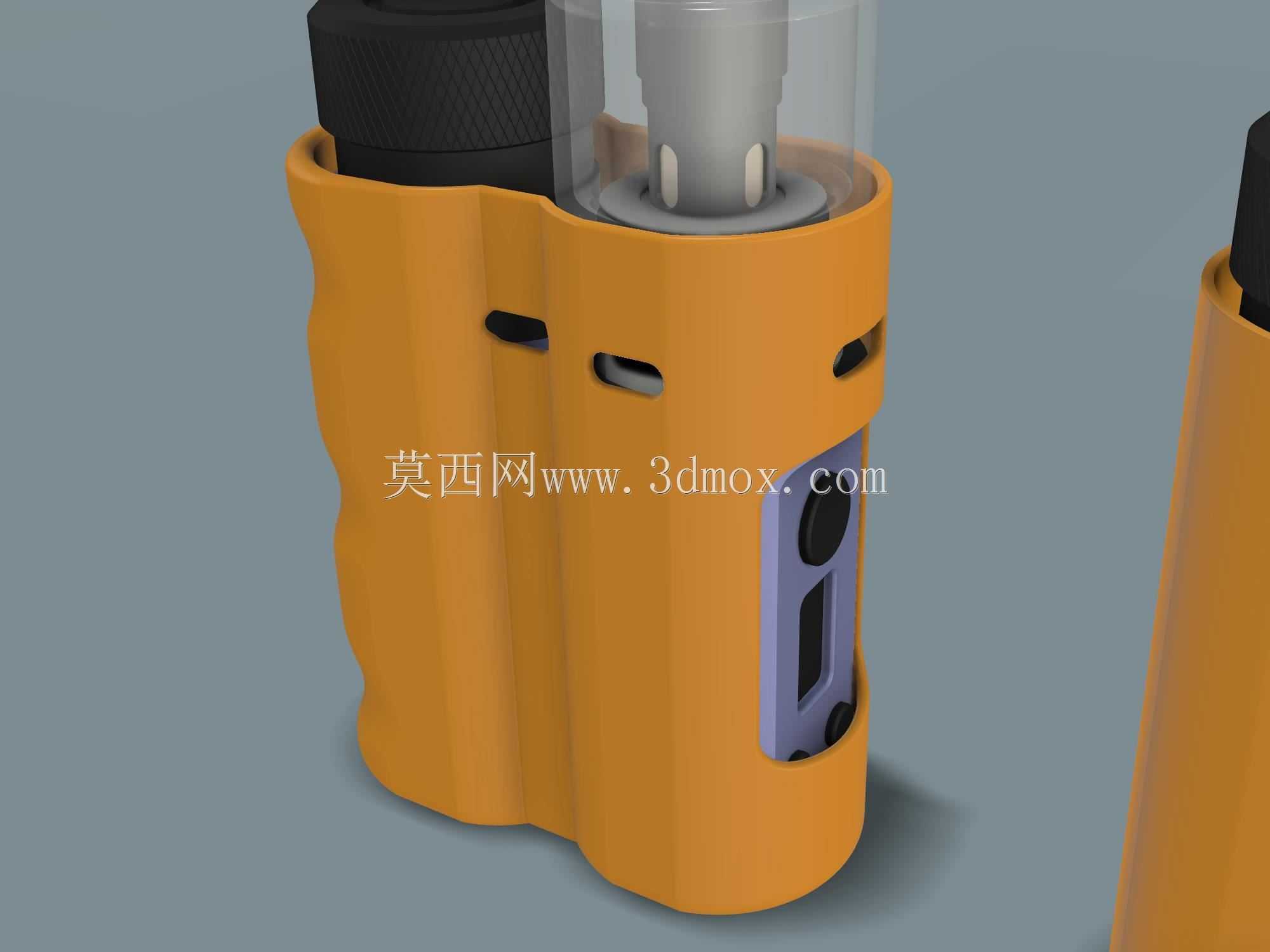

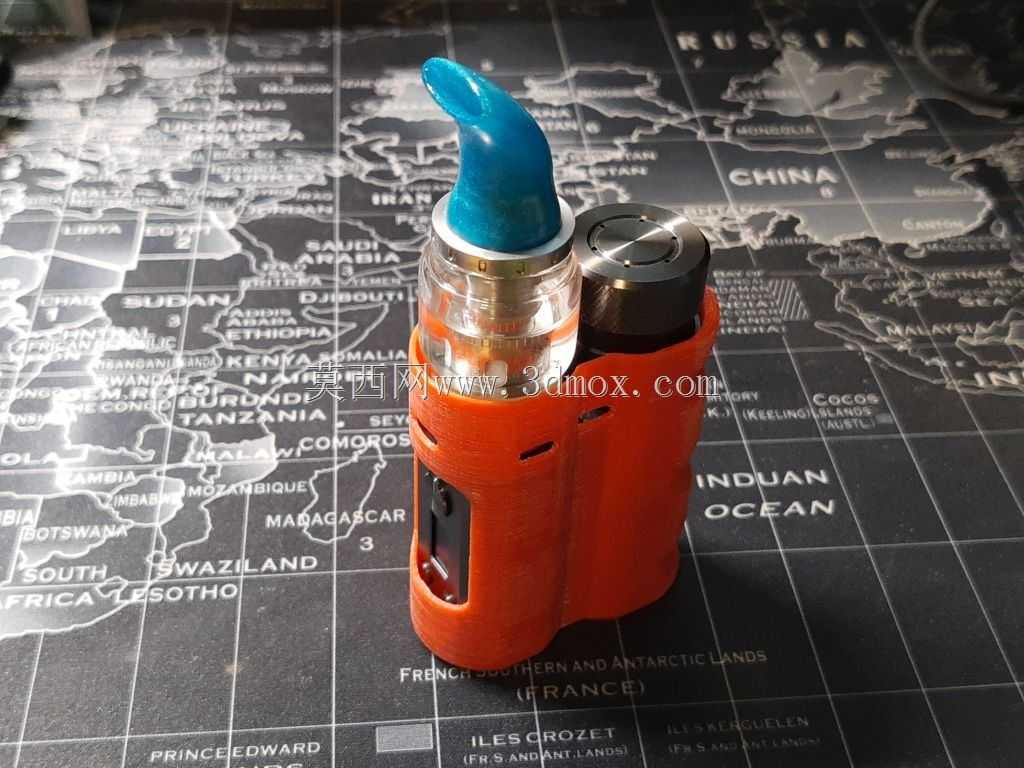

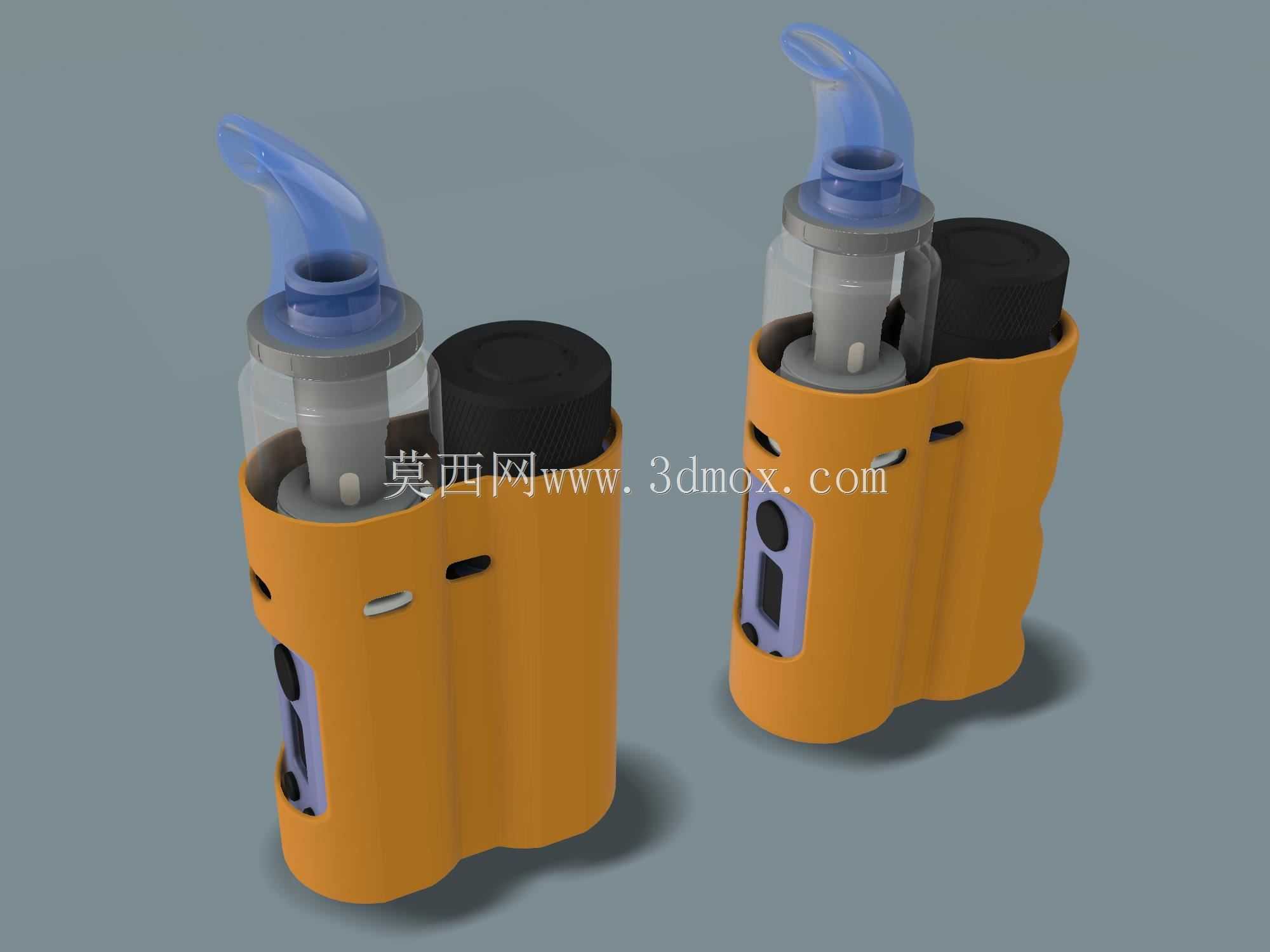

　　日常携带使用的手持类小型电子雾化设备，在桌面放置、随身揣放、手持操作过程中，极易因意外滑落、磕碰造成雾化仓破损、按键错位、外壳开裂的问题，这类设备的雾化仓多采用透明PC材质搭配硅胶吸嘴，主体供电模块为金属与塑料拼接结构，一旦摔落，首先受损的往往是突出的雾化仓连接部位，以及设备底部的充电接口区域，维修更换成本较高，因此针对性设计配套的防护壳体十分必要。这款防护壳体采用半包式贴合结构，整体轮廓完全匹配对应型号手持汽化器的外部曲面，没有多余的外凸结构，不会额外增加过多的握持体积，日常握持时的手感与裸机差异控制在合理范围内。壳体主体预留了雾化仓的安装避让空间，顶部做了高出雾化仓连接位的挡边结构，当设备正面朝下摔落时，挡边会先接触接触面，

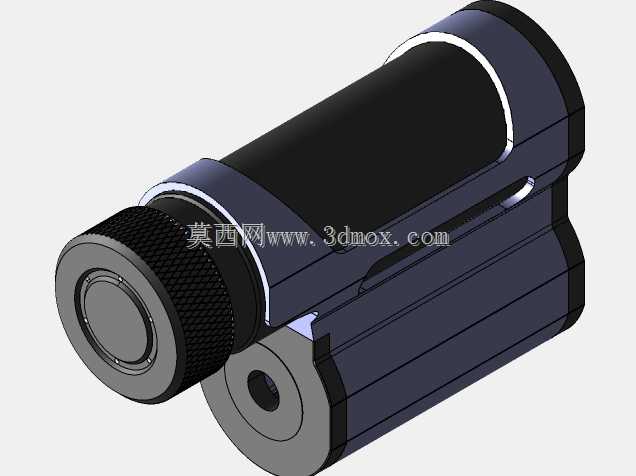

　　避免雾化仓玻璃直接受力碎裂；侧面对应设备的点火按键、调节档位位置做了精准的开孔，开孔边缘做了0.2mm的倒角处理，不会出现按键卡滞、按压不到位的问题，同时开孔尺寸控制合理，不会因为预留间隙过大导致灰尘、水渍轻易进入设备缝隙。底部对应充电接口的位置做了半开放的缺口设计，既可以兼容常规的Type-C充电线头插入，不需要每次充电都拆下护套，又能对接口周边的塑料壳体形成包裹防护，避免摔落时接口位置受冲击变形。吸嘴位置的防护做了延伸式的围挡，当设备倒置放置时，围挡会支撑在接触面，避免硅胶吸嘴直接接触桌面造成污染，同时围挡的高度不会影响正常含吸使用，嘴唇接触的位置不会碰到硬质的护套材料。设计过程中首先对原设备进行了三维扫描逆向取点，

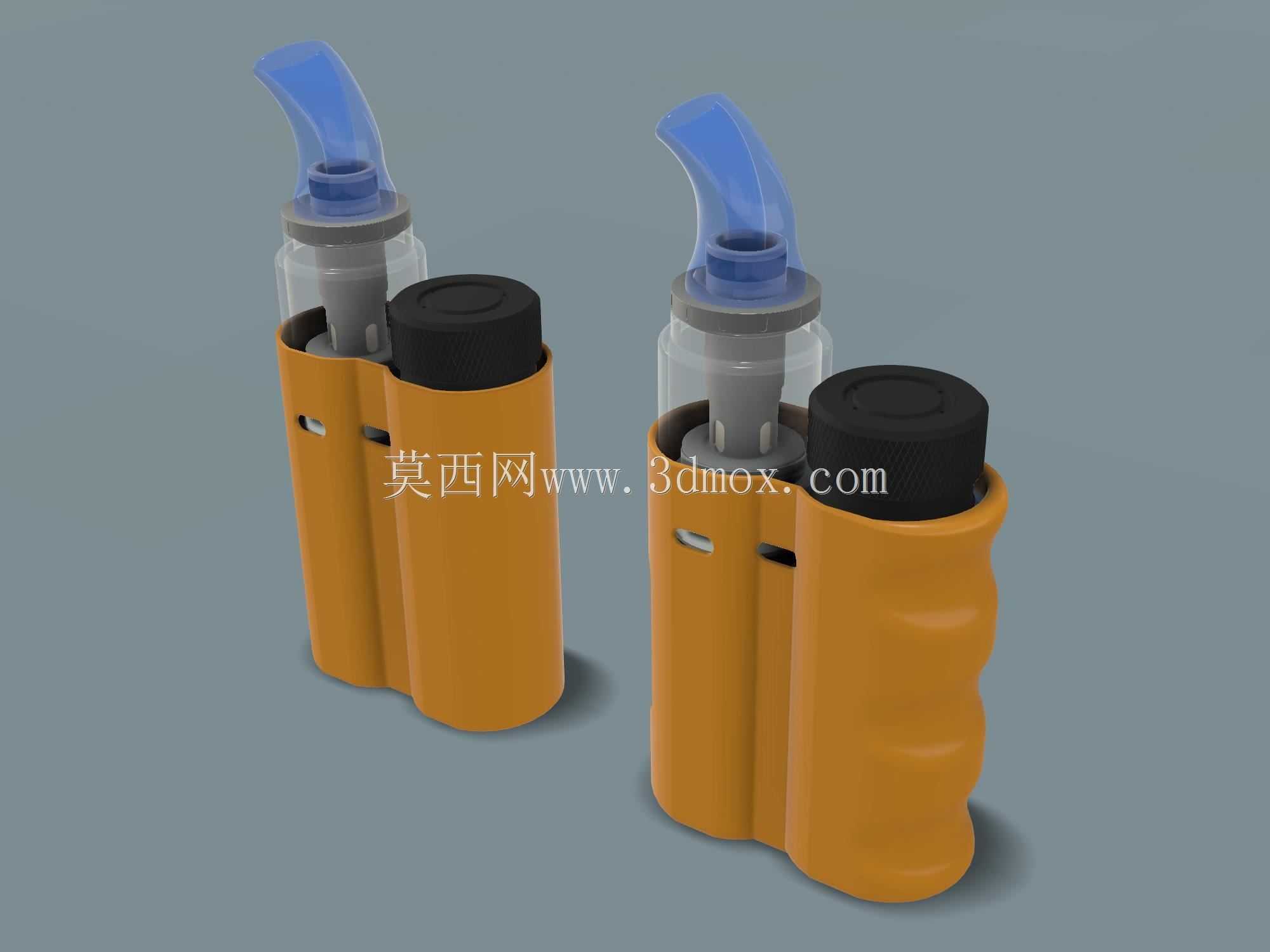

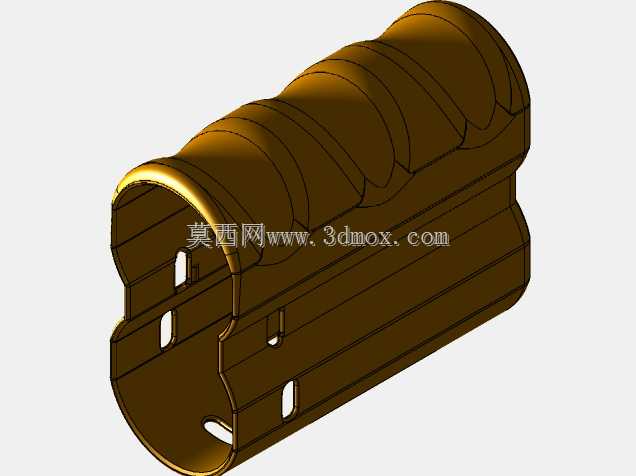

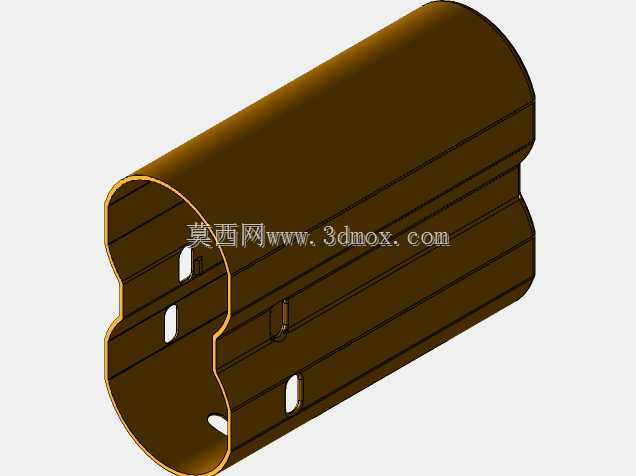

　　提取了设备外壳的所有曲面特征、按键位置、接口位置的精确坐标，在建模时先做了整体的包裹面偏移，壳体基础壁厚设置为1.8mm，这个厚度既能保证3D打印后的结构强度，摔落时可以通过自身轻微形变吸收冲击能量，又不会因为壁厚过大导致整体重量超标，长时间握持产生疲劳感。在壳体的握持区域，特意做了内凹的防滑纹理区域，纹理深度0.3mm，既不会积灰，又能增加手部与壳体之间的摩擦力，减少手滑摔落的概率。壳体与设备的固定采用过盈配合的方式，在对应设备原有防滑槽的位置做了内凸的卡筋，卡筋的过盈量设置为0.15mm，安装时稍微用力即可将设备推入护套，推入后卡筋会卡入设备原有的防滑槽内，不会因为日常晃动、轻微拉扯导致护套与设备分离，

　　拆卸时也不需要借助额外工具，从底部充电口位置稍微用力即可推出设备，方便定期清理护套与设备之间积攒的灰尘。安装边界方面，这款护套的整体外形尺寸比原设备单边大2mm左右，不会影响设备放入常规的口袋、小型收纳包中，所有的外边缘都做了R1的圆角处理，没有尖锐的棱角，不会勾刮衣物布料。在冲击防护的性能设计上，针对设备最容易受损的几个受力点做了局部加厚处理，比如设备的四个角位置，壁厚增加到2.5mm，这几个位置是摔落时最容易先接触地面的部位，局部加厚可以更好地分散冲击力，避免冲击力直接传递到设备内部的电池与电路板上。雾化仓与主机连接的螺纹位置对应的护套区域，做了一圈加强筋，避免摔落时螺纹位置受冲击错位，导致雾化仓漏油、接触不良的问题。实际使用场景中，不管是日常放在办公桌上被碰落，还是户外作业时从口袋滑落至水泥地面，这款护套都能有效缓冲冲击力，大幅降低设备的损坏概率，同时不会影响设备的正常操作、充电、更换雾化仓等日常使用动作，不需要对原设备做任何改装，直接套入即可使用，适配性极强。
