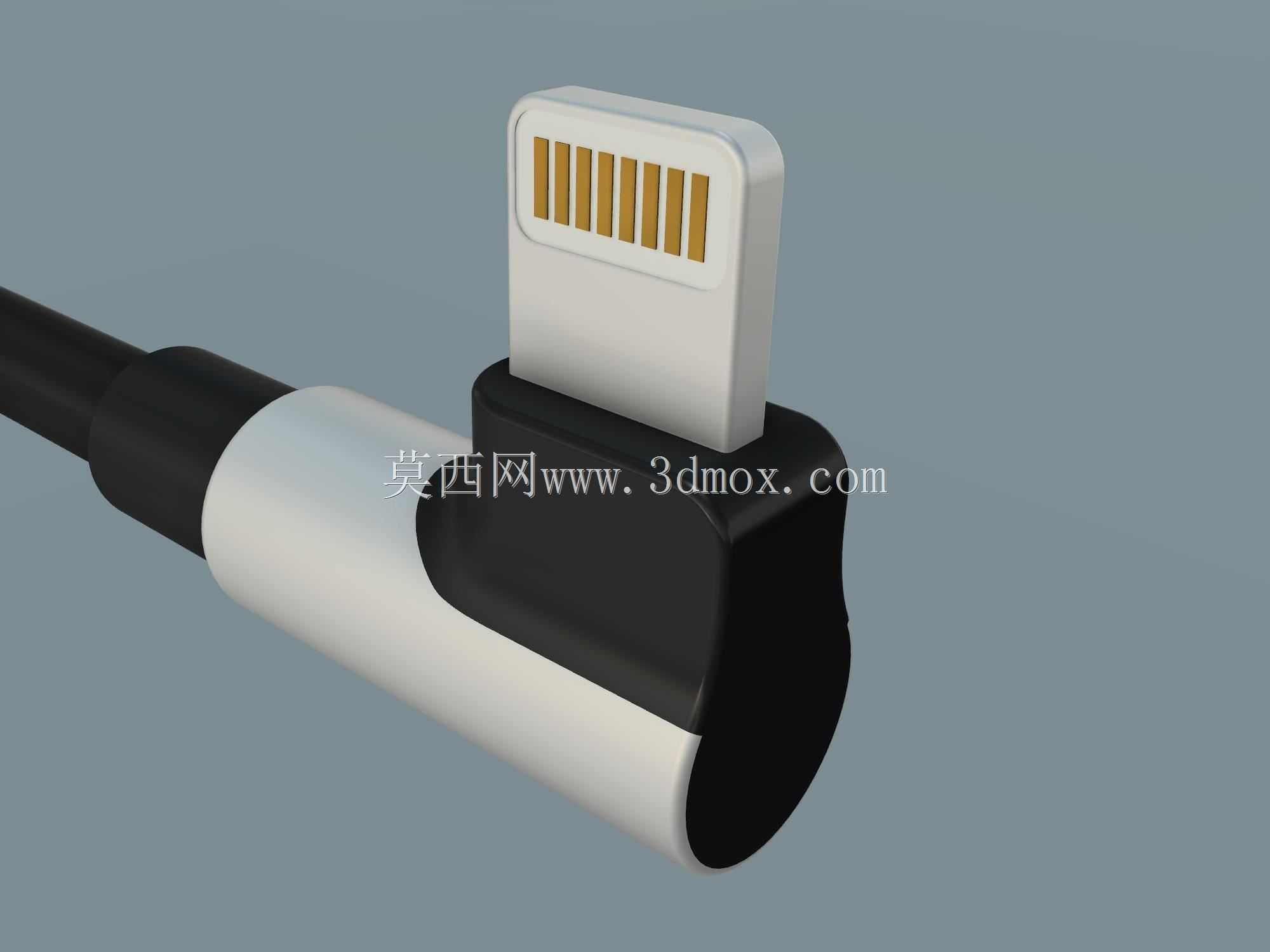

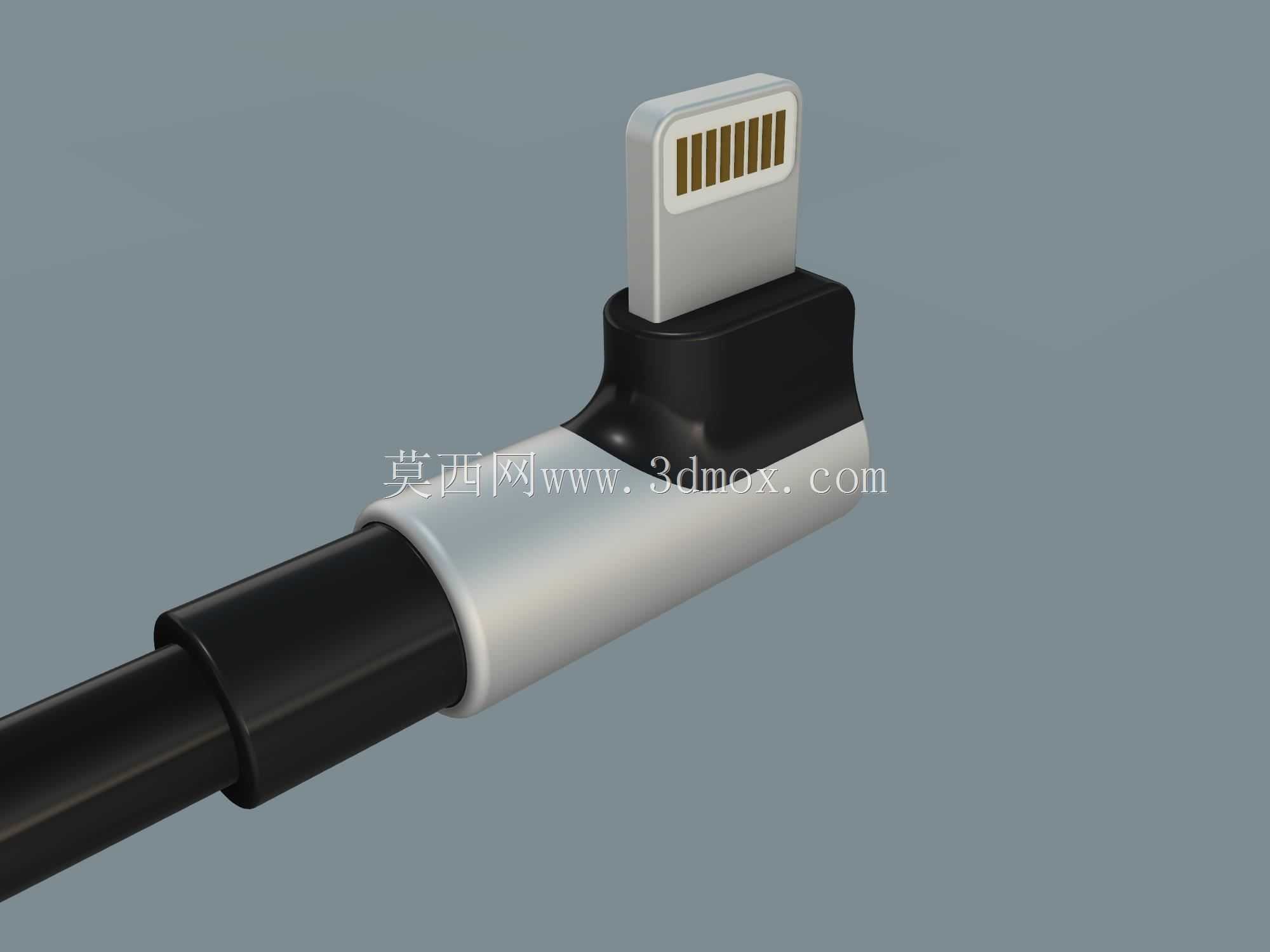

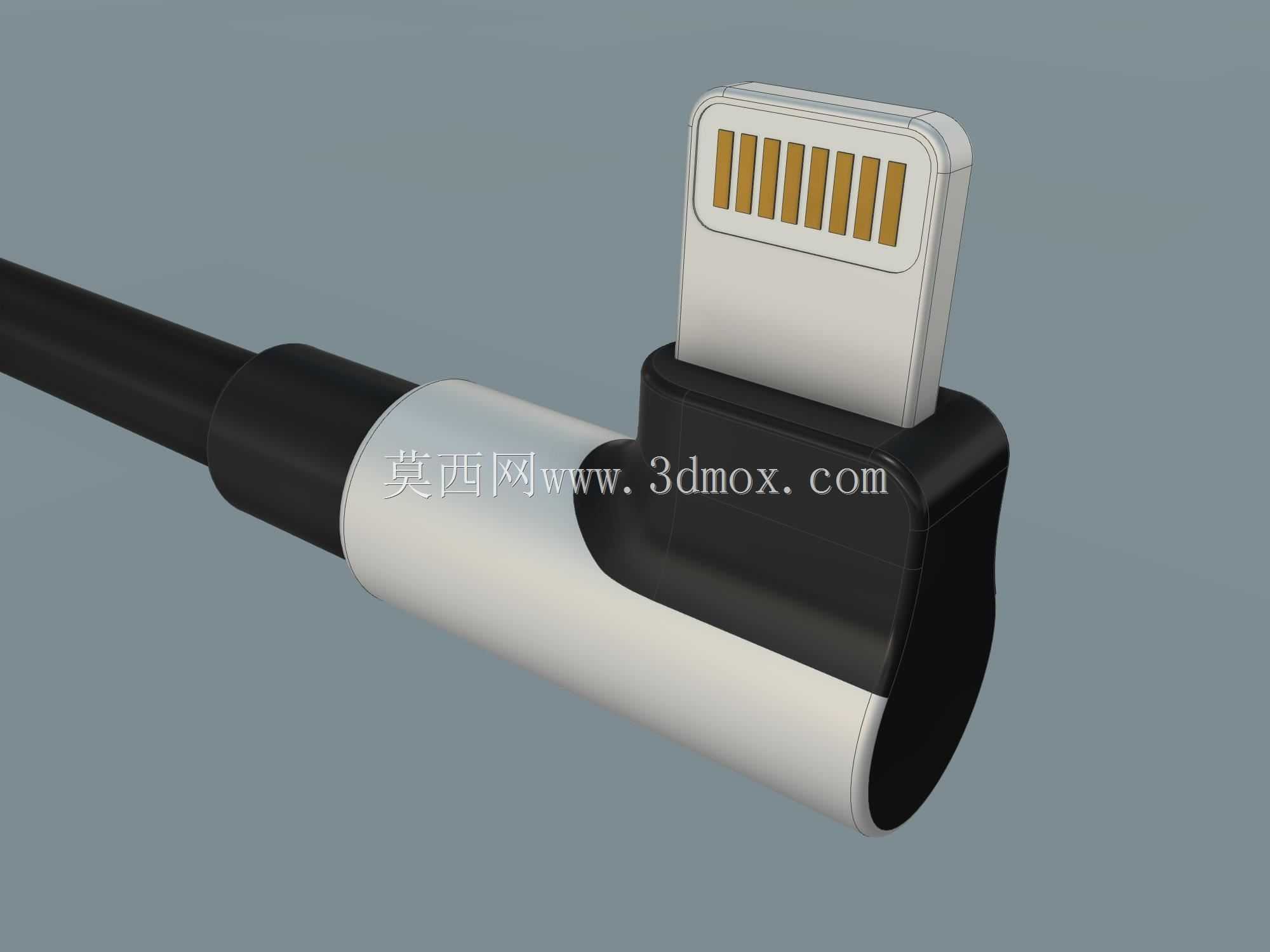

绿联90度弯角USB转闪电充电插头结构

　　日常车载手机支架的使用场景中，常规直插式充电接头往往会出现线材弯折过度、接头突出支架干涉握持、长期弯折导致线芯断裂的问题，这款90度弯角结构的USB A转闪电插头，正是针对这类车载使用痛点做的结构优化设计，适配车载支架的狭小安装空间，解决直头在狭窄空间内的走线干涉问题。从结构设计逻辑来看，接头采用90度直角转向的壳体结构，闪电公头端直接垂直于线材出线方向，插入手机底部接口后，线材顺着手机侧边或支架背部延伸，不会在手机底部形成突出的弯折段，避免车辆行驶过程中线材被剐蹭、接头受侧向力拉扯导致接口松脱或焊盘脱焊的问题。壳体部分采用软硬胶结合的结构，硬胶内骨架承担接口定位与结构支撑作用，保证闪电公头的插拔尺寸精度，

　　公头金属插脚的定位公差控制在消费类电子接口的标准范围内，插拔时不会出现偏位卡滞，也能保证接口内的金手指接触可靠，不会因为长期车载颠簸出现接触不良、充电断连的情况。软胶部分覆盖在硬胶骨架外侧与线材衔接的位置，做了渐变过渡的应力释放结构，避免线材与硬壳体衔接处因为反复弯折出现外被开裂、内部线芯折断的问题，这部分的过渡圆角经过反复调整，既不会因为圆角过大导致整体结构臃肿占用空间，也不会因为圆角过小失去应力释放的作用。从安装边界来看，弯角结构的整体突出高度远低于常规直头，插入手机接口后，接头沿手机厚度方向的突出尺寸控制在极小范围内，适配绝大多数夹式车载支架的夹持空间，不会出现支架夹臂挤压接头壳体的情况，

　　也不会因为接头突出导致手机无法完全贴合支架支撑面，出现固定不稳的问题。出线端的线材采用常规充电线的线径设计，壳体与线材衔接处做了防转结构，避免线材在使用过程中相对于接头壳体发生扭转，保护内部焊点不受扭转力破坏。闪电公头的金属外壳采用标准尺寸设计，兼容所有带闪电接口的苹果设备，不会出现因为公头外壳尺寸偏差导致无法插入带保护壳的手机接口的问题，公头前端的绝缘部分与金手指排布完全符合闪电接口的规范要求，保证充电与数据传输的接触可靠性。在实际车载使用场景中，这种弯角结构的接头还能优化车内走线方向，线材可以顺着中控台的缝隙走向点烟器充电头位置，不会在手机下方垂落多余的线材，避免换挡操作时剐蹭线材，也减少了车内线材杂乱的情况。结构建模过程中，

　　重点处理了弯角处的内部走线空间，壳体内部预留了足够的线芯弯折半径，避免线芯在壳体内部出现硬弯折，保证线芯的弯折寿命，同时内部做了定位筋结构，固定焊接好的公头PCB板，避免车辆长期颠簸导致PCB板移位、焊点脱开。壳体的合模线位置设置在弯角的侧面，不会影响插拔时的握持手感，也不会出现合模线毛刺刮手的问题，表面处理采用细磨砂质感，既提升握持插拔的摩擦力，也能减少日常使用中的划痕残留。整体结构没有多余的冗余设计，所有的结构特征都围绕车载狭小空间使用、抗颠簸、耐弯折的核心需求展开，在保证结构强度与接口可靠性的前提下，尽可能压缩整体外形尺寸，适配更多不同结构的车载支架使用场景，解决了直头充电线在车载支架使用中的诸多干涉问题。
