带M2内螺纹FPV航拍摄像头结构设计

　　这款FPV摄像头的结构设计，核心围绕穿越机竞速、第一视角航拍这类高动态飞行场景的实际使用需求展开，在紧凑的机身空间内平衡了光学组件防护、安装适配性与抗振性能。从实际装机场景来看，这类摄像头是穿越机、小型FPV无人机的视觉采集核心，需要在高速机动、频繁振动甚至轻微碰撞的工况下保持镜头光轴稳定，同时要适配不同机架的安装孔位，给飞手提供无畸变的实时画面传输。

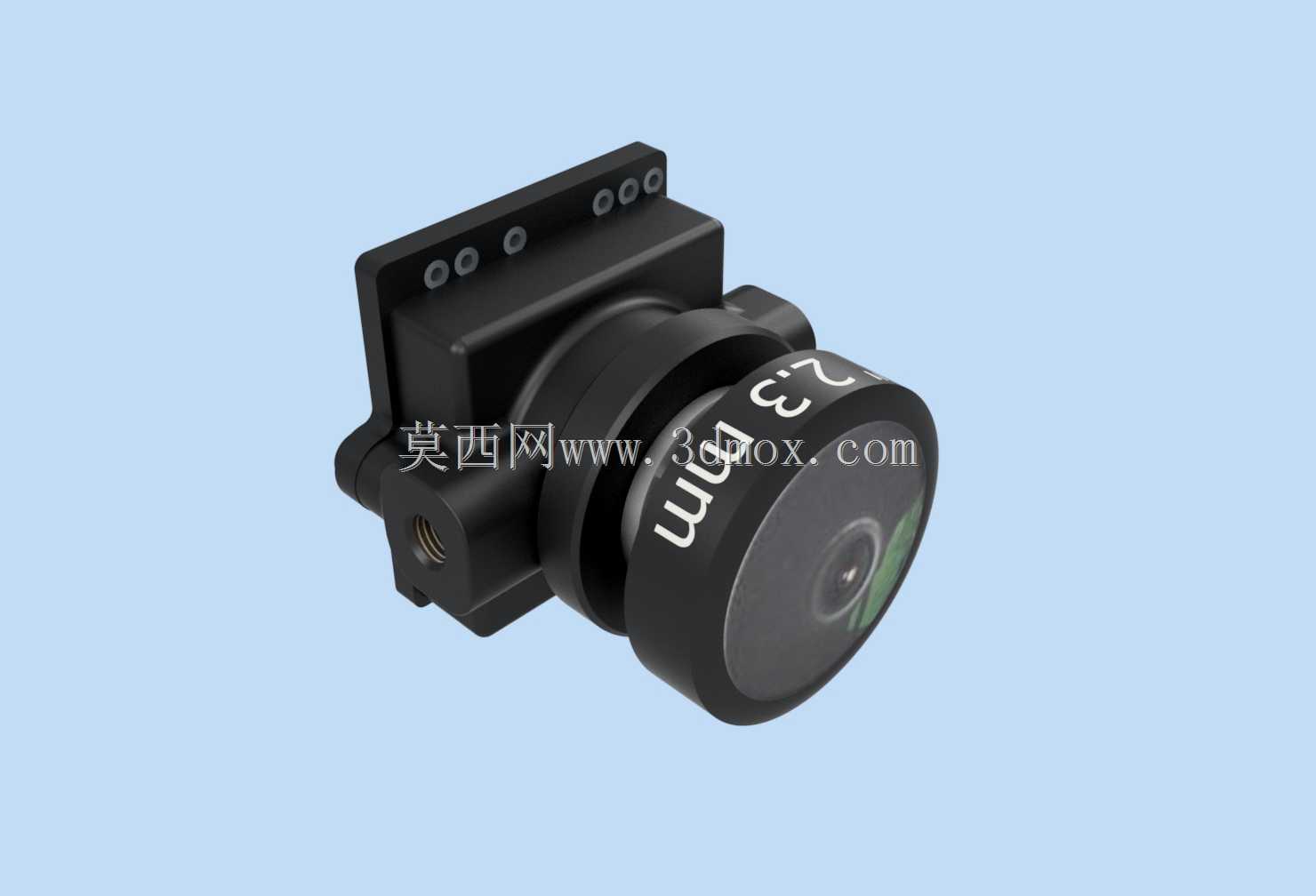

　　设计阶段首先敲定的是镜头端的防护结构，前端镜头圈做了高出镜片0.8mm的凸缘结构，能够在飞行器发生擦碰、坠机时避免镜头镜片直接接触撞击面，减少镜片刮花、碎裂的风险，镜头圈表面蚀刻的焦距标识，也方便装机后快速识别镜头规格，不用反复核对参数。机身主体采用一体化的硬质壳体结构，将CMOS感光元件、信号处理电路板完全包裹在内，壳体侧壁做了0.5mm的加强筋布局，既不会过多增加整机重量，又能提升壳体的抗扭刚度，避免飞行过程中高频振动导致壳体共振，影响画面清晰度。

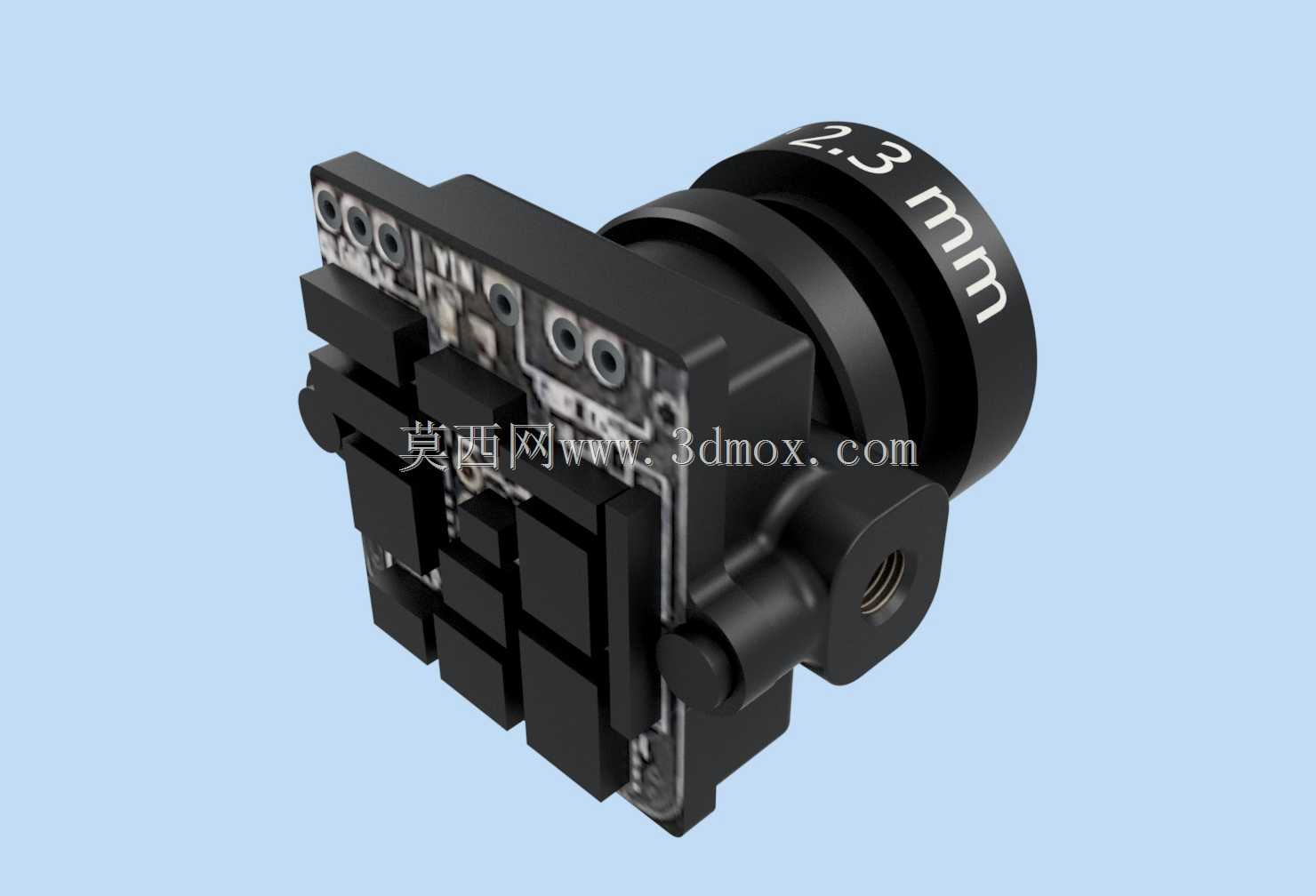

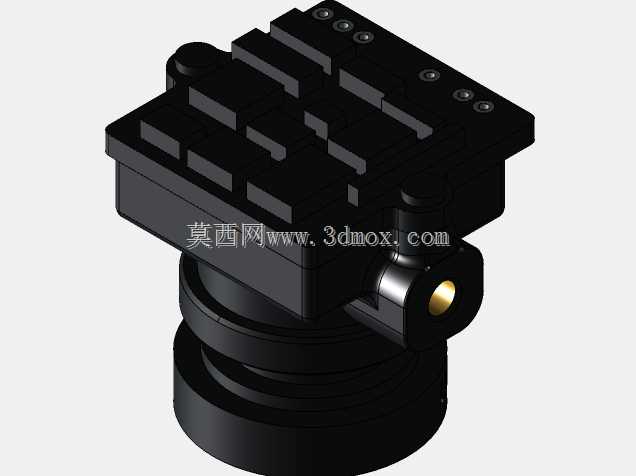

　　安装结构的设计是这款产品的核心优化点，区别于常规FPV摄像头的外螺纹安装方式，这款采用M2内螺纹的安装接口，能够直接适配市面上多数轻量化穿越机机架的预装固定柱，不需要额外加装转接螺母，减少装机时的零件数量，也能降低安装位的整体厚度。背部的安装支架采用可调角度的铰接结构，铰接轴的阻尼经过调校，既可以手动调整摄像头的俯仰角度，适配不同飞行视角的需求，又能在飞行振动下保持角度不发生偏移，支架上的安装孔位做了沉头设计，固定螺丝安装后不会突出支架表面，避免和机架上的其他线路、零件发生干涉。

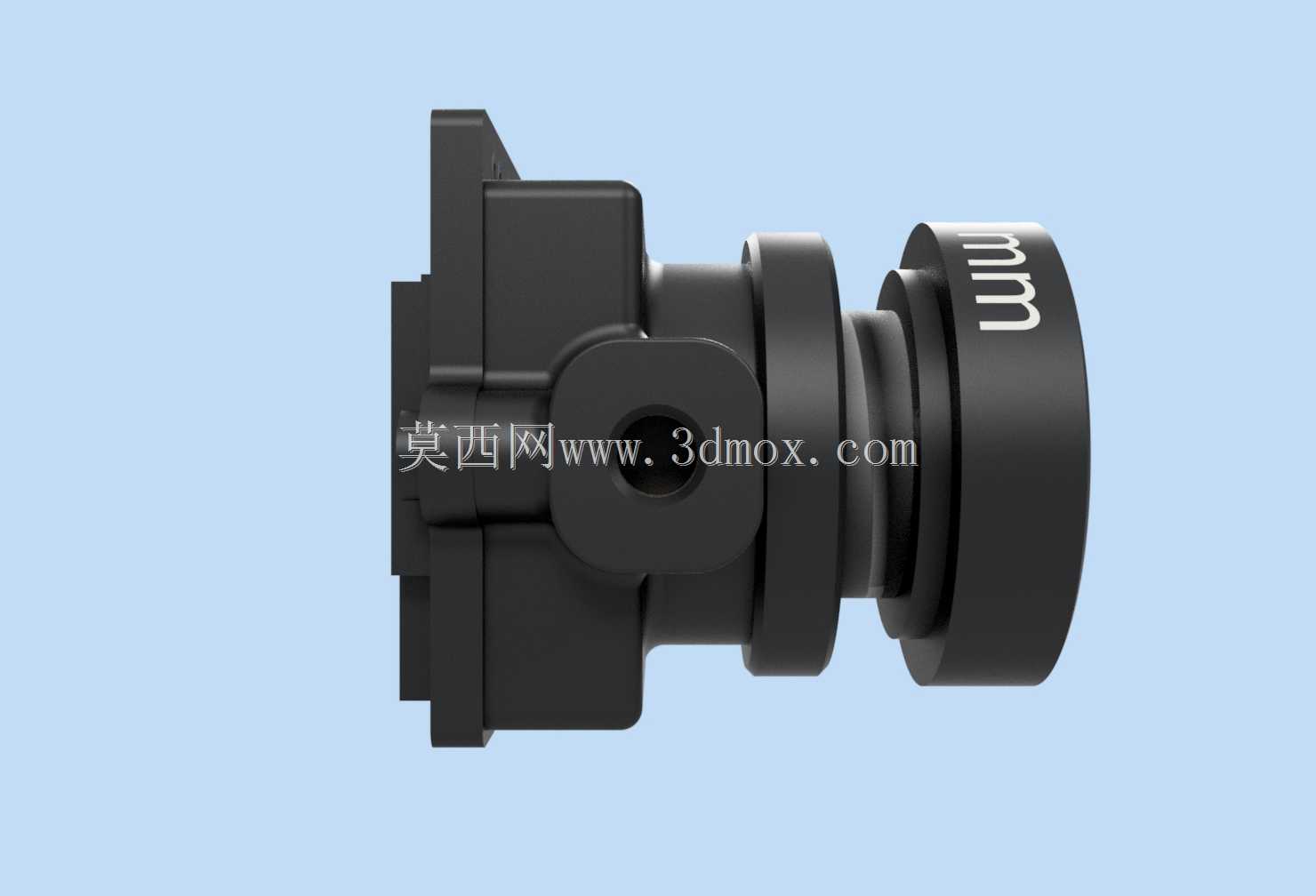

　　从安装边界尺寸来看，这款摄像头的主体最大外径控制在19mm，镜头前端到安装支架尾部的总长度为22mm，安装支架的两个固定孔中心距为20mm，能够兼容绝大多数2寸及以下的微型穿越机机架安装位，不会出现和图传天线、飞控板堆叠干涉的问题。镜头部分的焦距为2.3mm，对应的视场角能够覆盖飞手前方120度左右的视野，既不会因为视场角过窄导致飞行时视野受限，也不会因为视场角过大产生严重的画面畸变，影响飞手对距离、障碍物位置的判断。

　　结构细节上，壳体侧面预留了信号排线的出线槽，出线槽边缘做了圆角钝化处理，避免飞行过程中排线反复振动被槽口割破绝缘层，铰接位置的转轴采用过盈配合的铜质衬套，相比塑料直接铰接的结构，反复调整角度也不会出现松旷的问题，长期使用后依然能保持足够的阻尼感。整个摄像头的外露结构件都做了哑光黑色的表面处理，避免飞行时阳光在壳体表面产生反光，反射到镜头里形成眩光影响画面质量，同时哑光表面也不容易留下指纹，装机调试时不会因为手上的油污在壳体表面留下明显痕迹。

　　在实际装机测试的场景下，这款摄像头的安装流程非常简便，只需要将支架对准机架上的安装柱，拧入两颗M2螺丝就能完成固定，不需要额外调整安装间隙，内螺纹的连接方式相比卡扣式连接抗振性能更强，在做横滚、急停这类大机动动作时，摄像头不会出现移位、抖动的问题。壳体的密封结构也做了针对性设计，接缝处采用止口配合，能够阻挡飞行时扬起的灰尘、草屑进入壳体内部，在小雨天气飞行时，也能避免少量雨水溅入导致电路短路，提升了产品在复杂户外场景下的适应能力。

　　从结构设计的合理性来看，这款产品没有多余的装饰性结构，所有外形特征都服务于功能需求：镜头圈的凸缘是为了防护镜片，支架的沉头孔是为了避免螺丝突出，壳体的加强筋是为了提升刚度，出线槽的圆角是为了保护排线，每一处结构都有明确的工程意义，没有为了外观造型牺牲实用性，完全贴合FPV设备轻量化、高可靠性、易安装的实际使用需求。
