面板式通风散热风扇过滤器结构设计

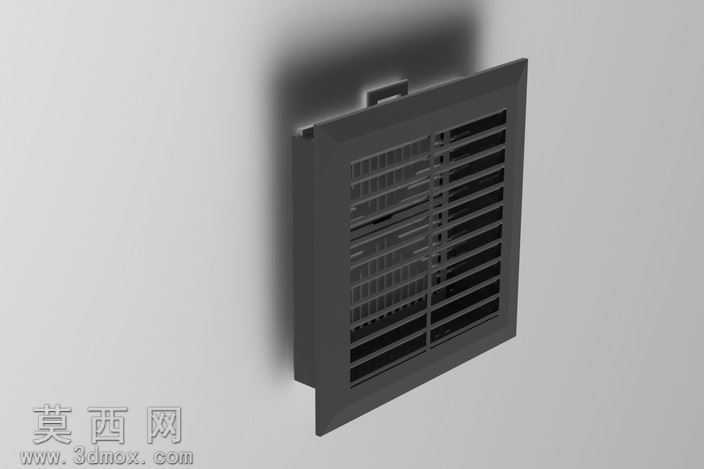

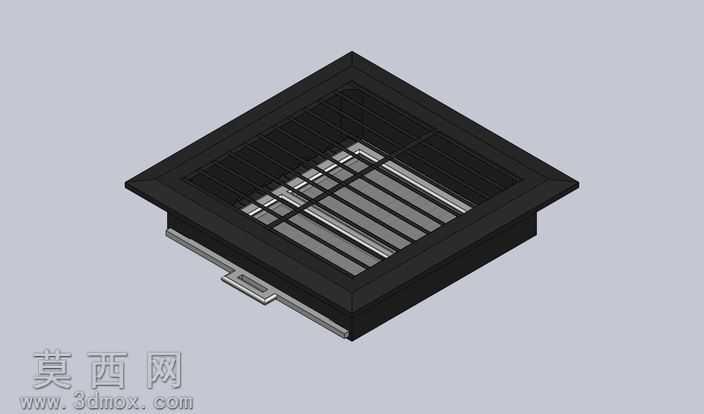

本作品为面板式风扇过滤器三维建模作品，采用SolidWorks完成全参数化结构设计，建模过程严格遵循工业通风配件的实际生产尺寸规范，对产品各部件进行独立参数化建模后完成总装配，确保各结构间配合公差符合实际装配要求。外观部分采用方形嵌入式面板结构，面板正面设计为多组平行倾斜百叶格栅，格栅角度经过反复调整，既能够保证通风气流的顺畅通过，又可以阻挡大体积杂物、飞溅液体直接进入设备内部，同时避免内部结构直接外露影响外观整洁度。建模过程中对百叶格栅的壁厚、间距、倾斜角度做了参数化关联，可根据不同尺寸的适配风扇快速调整格栅参数，无需重新绘制整体结构。过滤器主体采用卡扣式嵌入式安装结构，侧边设计有弹性卡扣位，可直接卡入对应尺寸的柜体开孔，无需额外螺丝固定即可完成安装，大幅提升现场装配效率，建模时对卡扣的弹性形变空间做了预留设计，确保卡扣结构在多次拆装后仍能保持足够的卡紧力。材质渲染部分，整体采用哑光深灰工程塑料材质，模拟常用阻燃ABS材质的表面质感，调整材质的粗糙度、反光度参数还原工业塑料配件的真实视觉效果，渲染时采用柔和侧光打光，清晰展现百叶格栅的层次结构与面板的平整质感，同时添加柔和阴影增强模型的立体真实感。结构设计上兼顾通风效率与防护性能，内部预留了过滤棉安装槽位，可适配不同厚度的防尘过滤棉，在实现风扇通风散热的同时过滤空气中的浮尘，避免灰尘进入电气设备内部堆积影响元器件寿命，整体结构无多余冗余设计，壁厚均匀符合注塑生产的工艺要求，避免出现壁厚不均导致的注塑缩水、变形等生产问题，可直接用于生产开模前的结构验证、装配干涉检查，也可用于电气柜散热系统的布局模拟演示。
