1英寸BSP气动驱动二通球阀结构设计

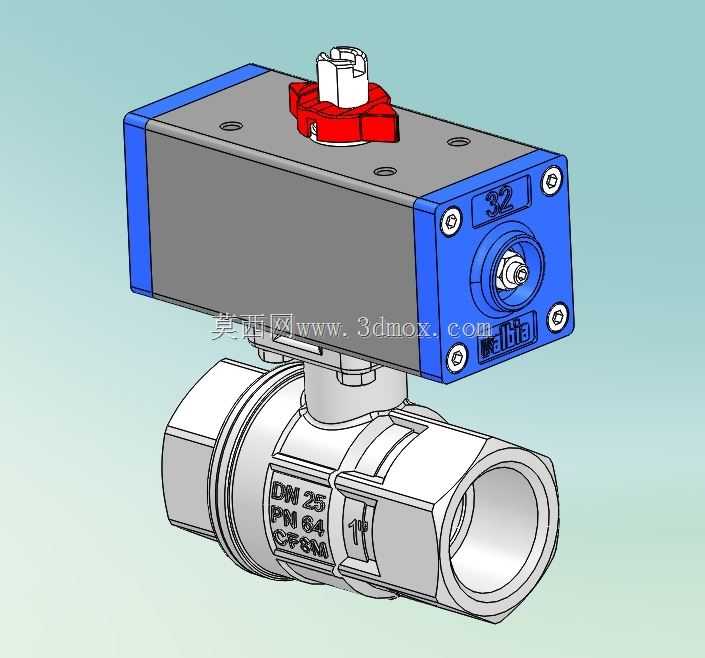

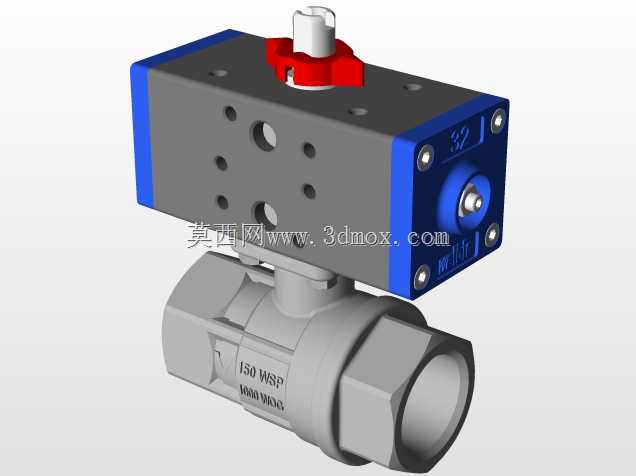

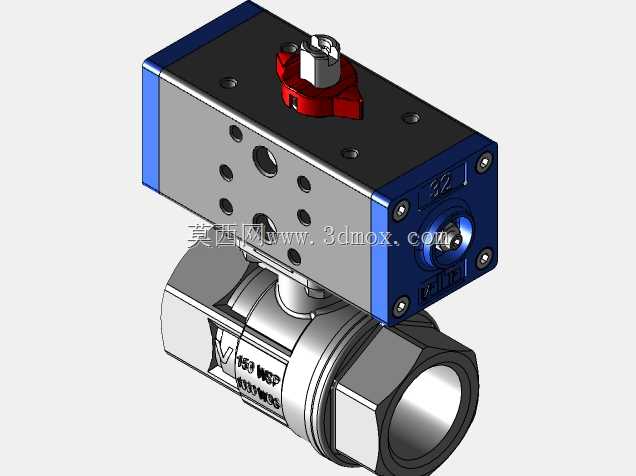

这款1英寸BSP连接的气动驱动球阀，在流体控制管路系统中应用场景十分广泛，常见于化工介质输送、水处理管路通断、压缩空气管网控制、中小型液压系统回路切换等工况，承担管路介质的通断控制功能，相比手动球阀，它可接入气动控制系统实现远程自动操控，无需人工近距离操作，适配自动化产线的流体控制需求。从结构设计来看，上部的气动执行器采用齿条活塞式驱动结构，执行器壳体为方形铝合金压铸成型，端盖采用蓝色工程塑料包覆做密封防护，顶部的红色指示件可直观反馈阀门的开关状态，执行器输出轴与下部球阀的阀杆采用扁方配合连接，无额外转接结构，传动间隙小，开关动作响应快。下部的球阀本体采用不锈钢锻压成型，流道为全通径设计，介质流经时的压力损失小，不会出现介质滞留的问题，阀体上标注的DN25、PN64参数，对应公称通径25毫米、公称压力64巴的工况适配能力，两端的内螺纹为BSP直管螺纹，匹配同规格的英制管路接头，安装时无需额外焊接，直接通过螺纹旋接即可完成管路对接，安装边界紧凑，执行器宽度与阀体长度的比例经过优化，在狭小的管路安装空间内也能完成布置，不会和周边管路、支架产生干涉。设计过程中，阀杆部位采用了双重O型圈密封结构，避免介质从阀杆配合间隙泄漏，球体与阀座的密封面采用高精度研磨处理，密封可靠，可实现零泄漏截断，执行器的气源接口设置在端盖侧面，气源管路接入后不会遮挡顶部的状态指示，日常巡检时可快速判断阀门工作状态。在实际选型应用中，这款球阀可适配水、压缩空气、轻度腐蚀性化工介质等多种流体，执行器的输出扭矩经过匹配计算，可在额定工作压力下稳定驱动球体转动，不会出现卡滞、开关不到位的问题，整体结构没有冗余设计，零部件通用化程度高，后期维护时仅需更换密封件即可恢复性能，无需整体更换阀门，能有效降低设备运维成本。建模过程中对各配合部位的公差做了合理设定，螺纹配合、阀杆与执行器的配合、球体与阀座的配合间隙都符合机械设计手册的相关要求，可直接用于生产加工的参考，也可作为自动化流体控制系统的元件选型参考，导入装配环境后可直接用于管路布局的干涉检查，验证安装空间是否满足要求。
