蓝色透明款架子鼓三维结构设计

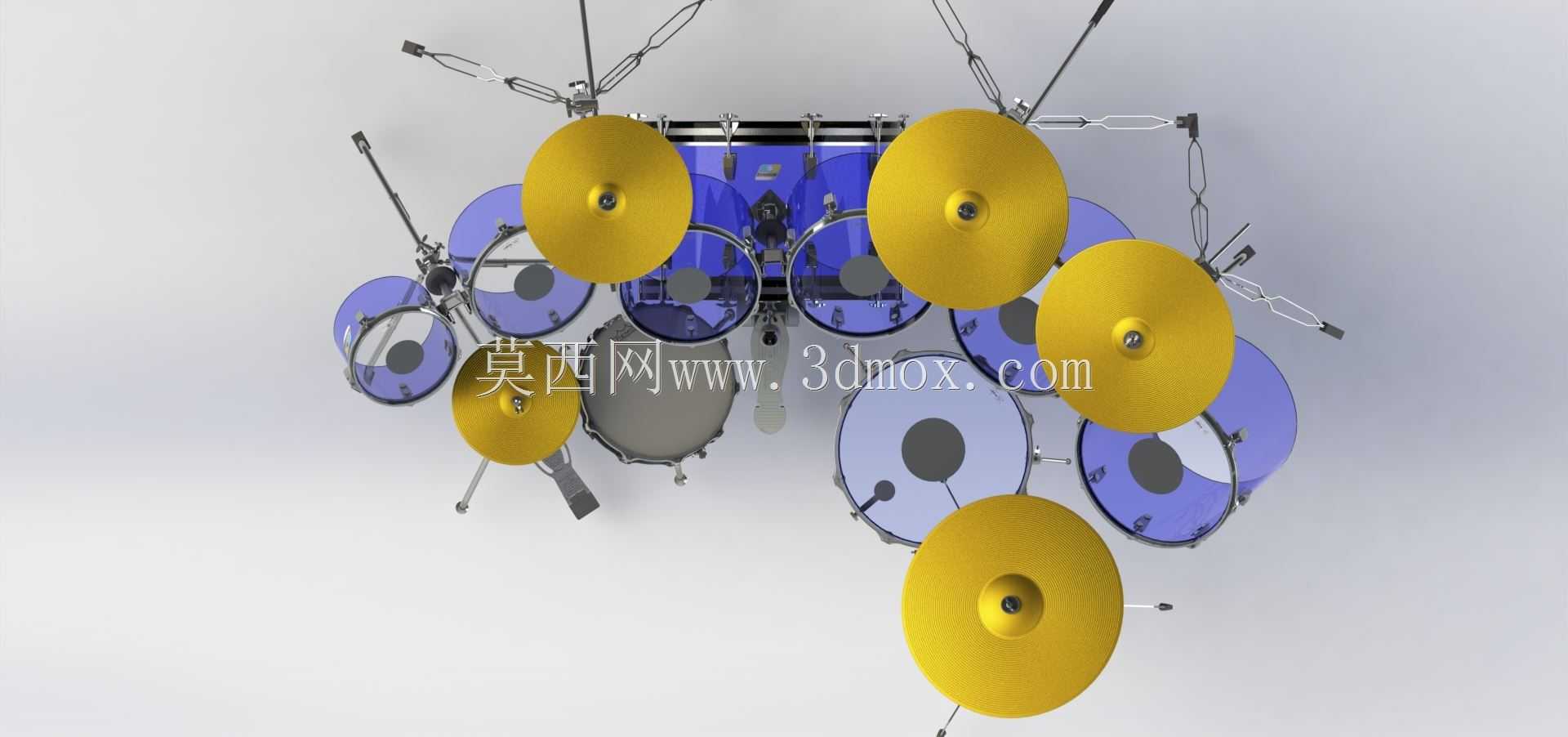

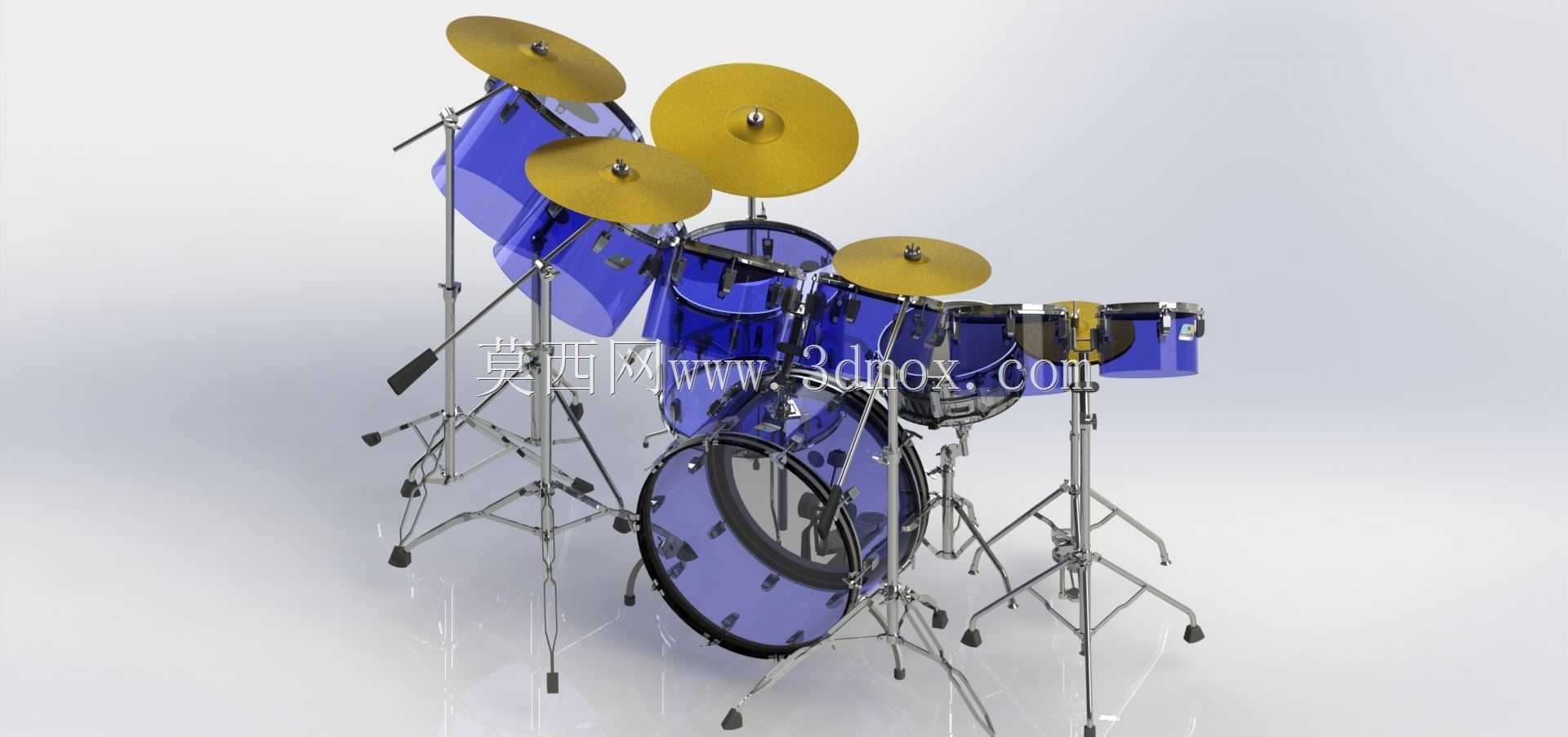

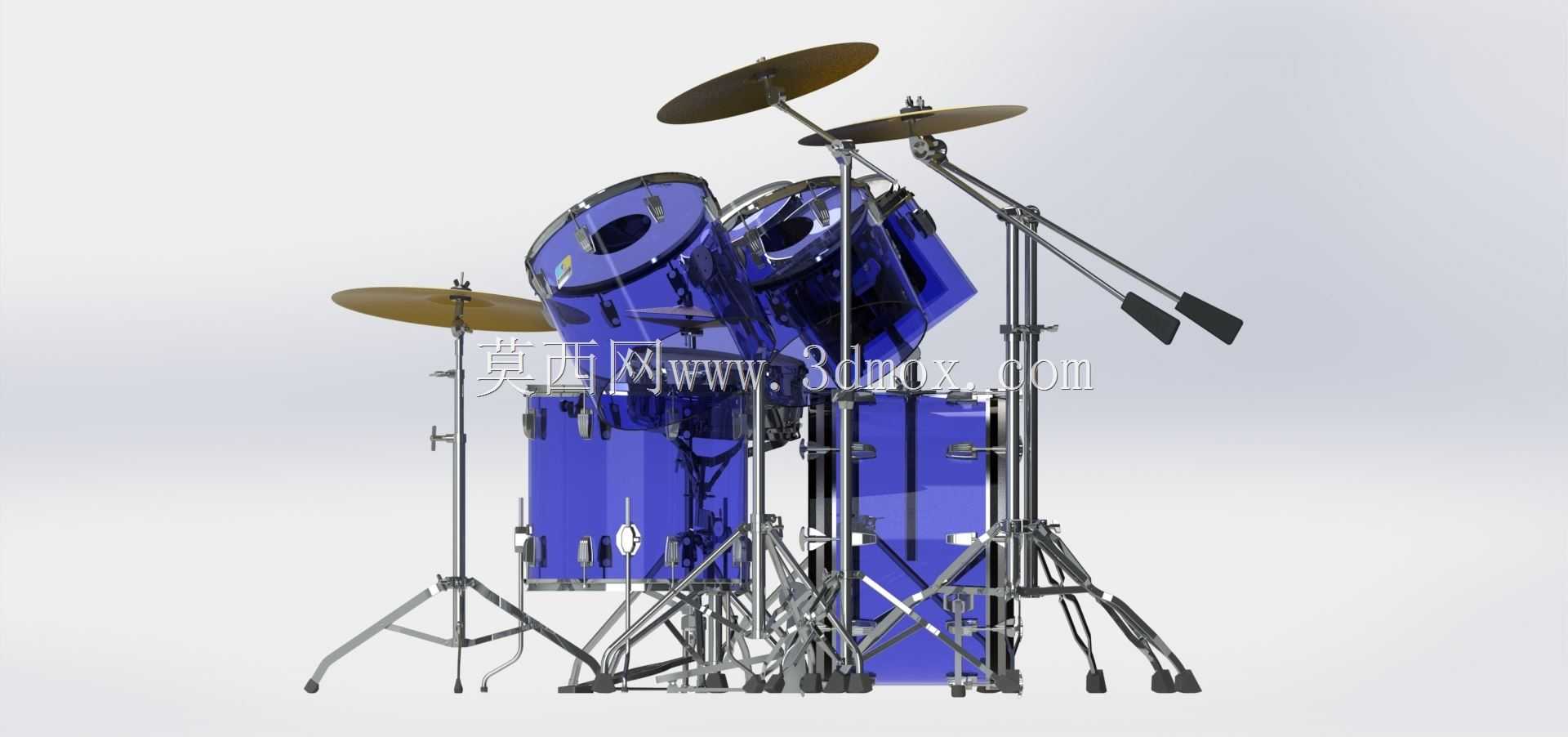

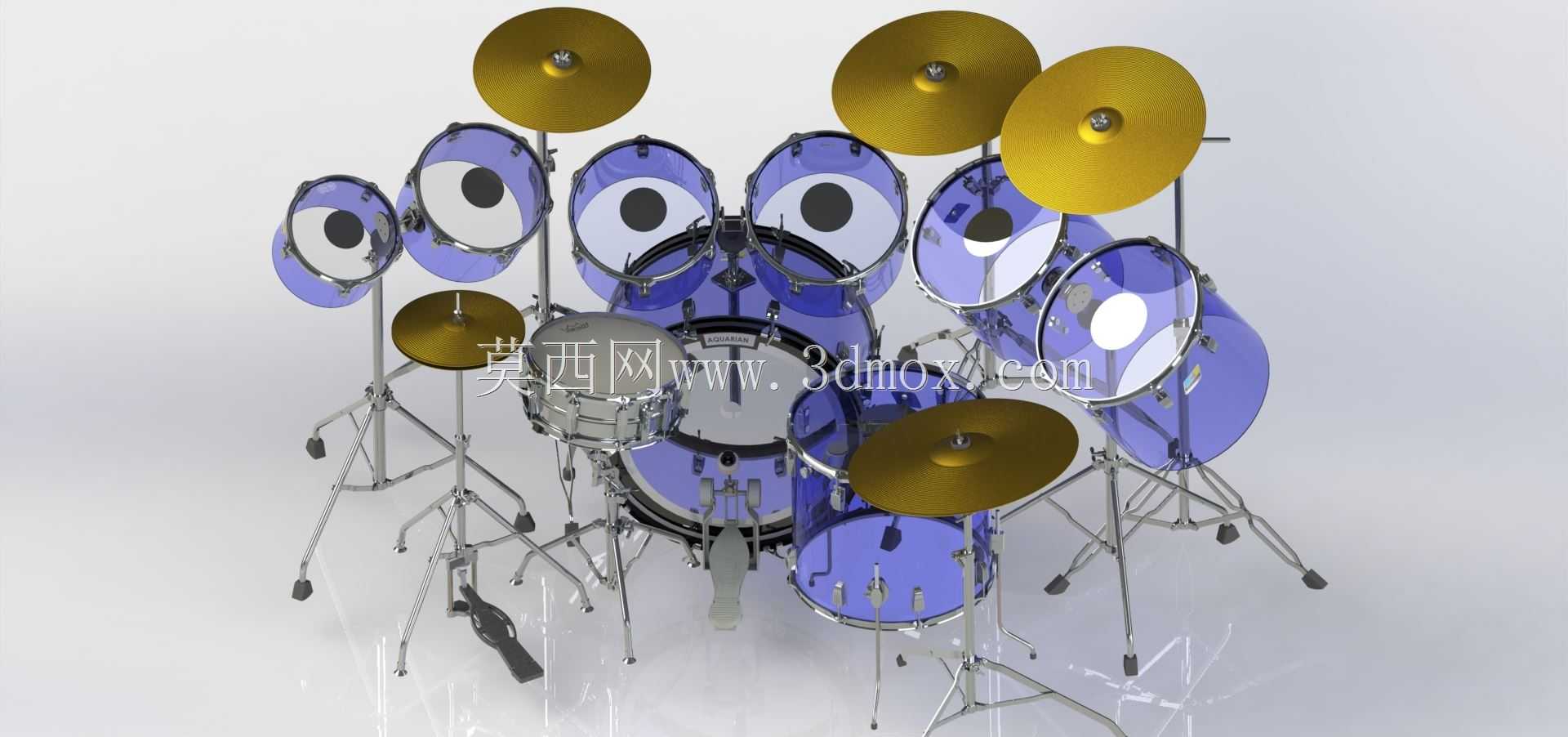

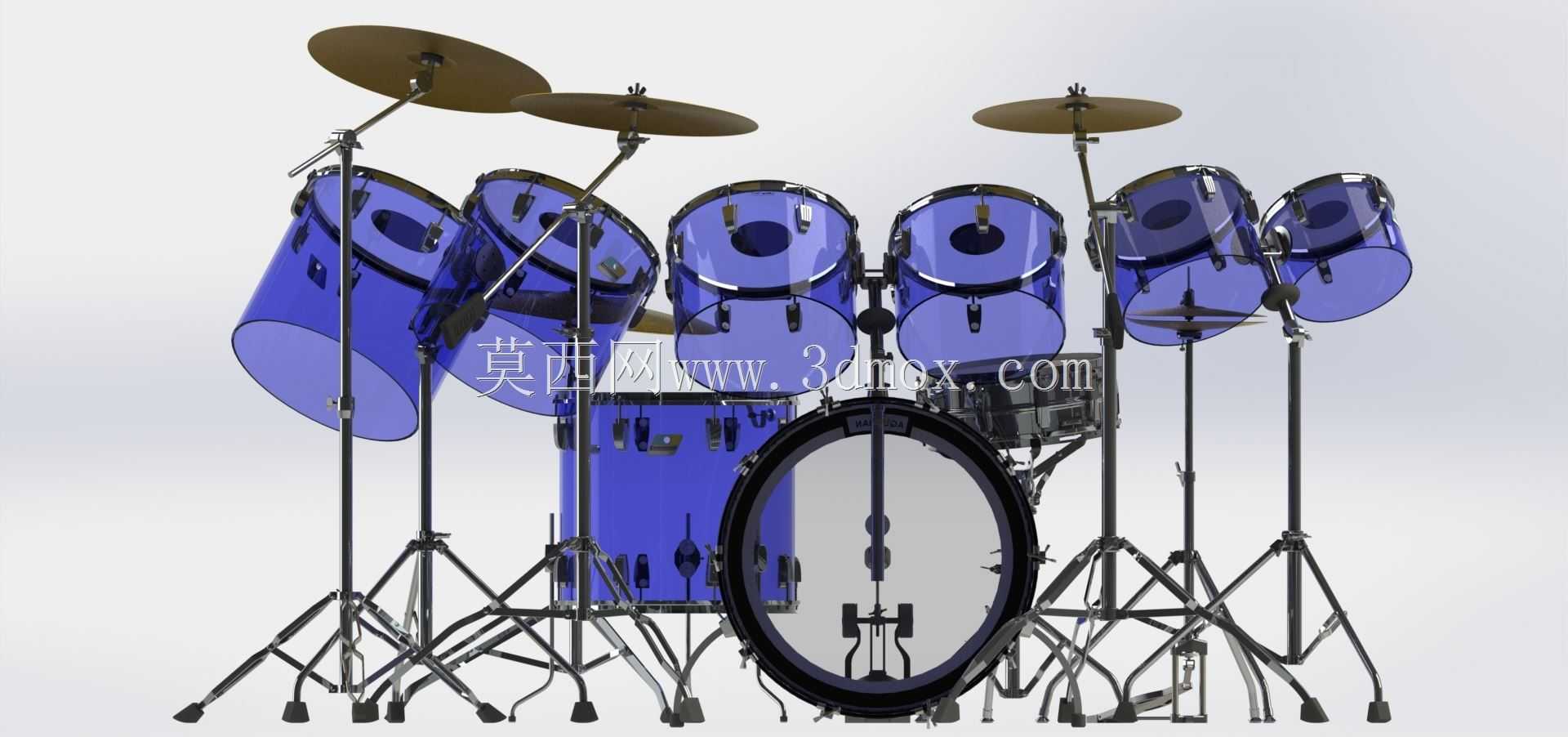

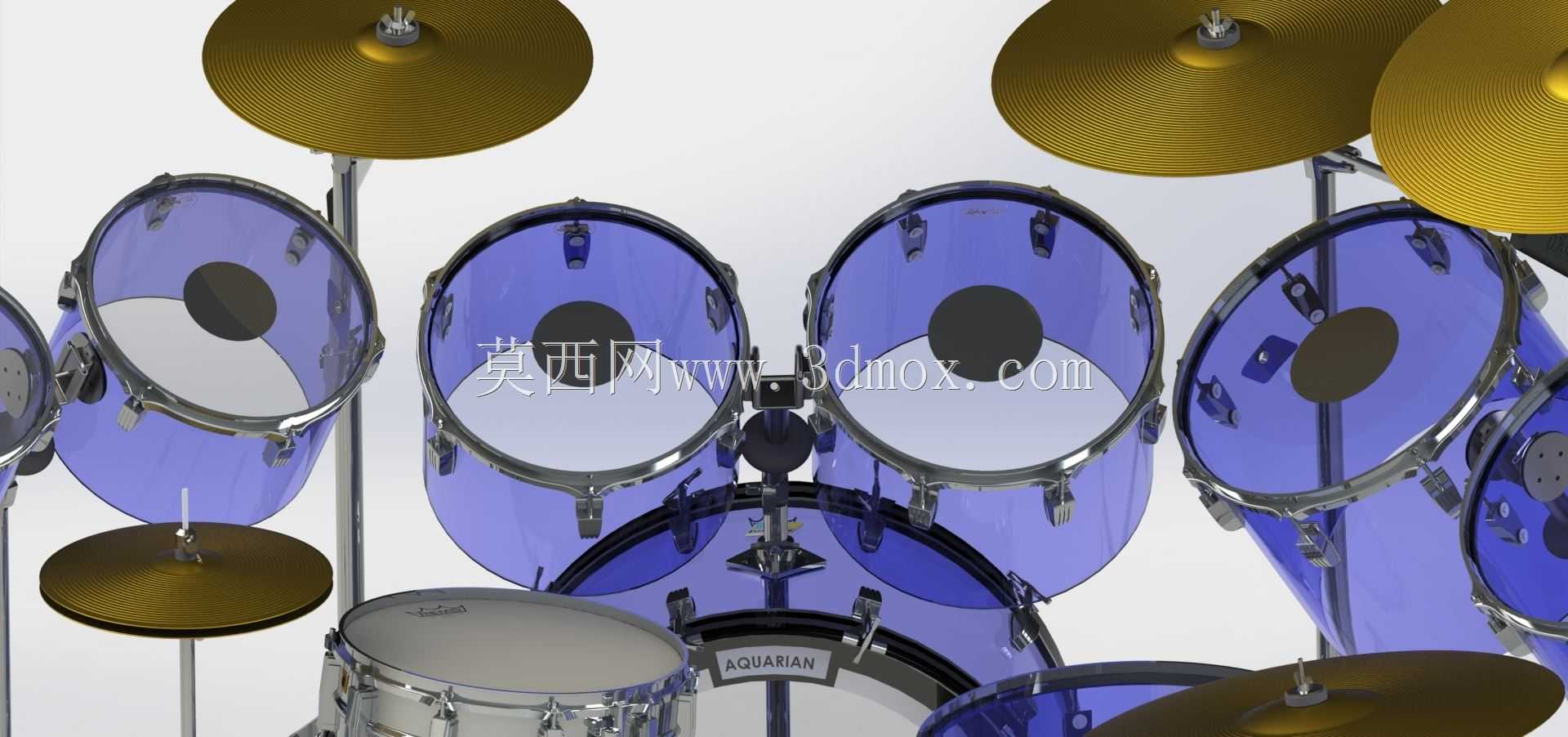

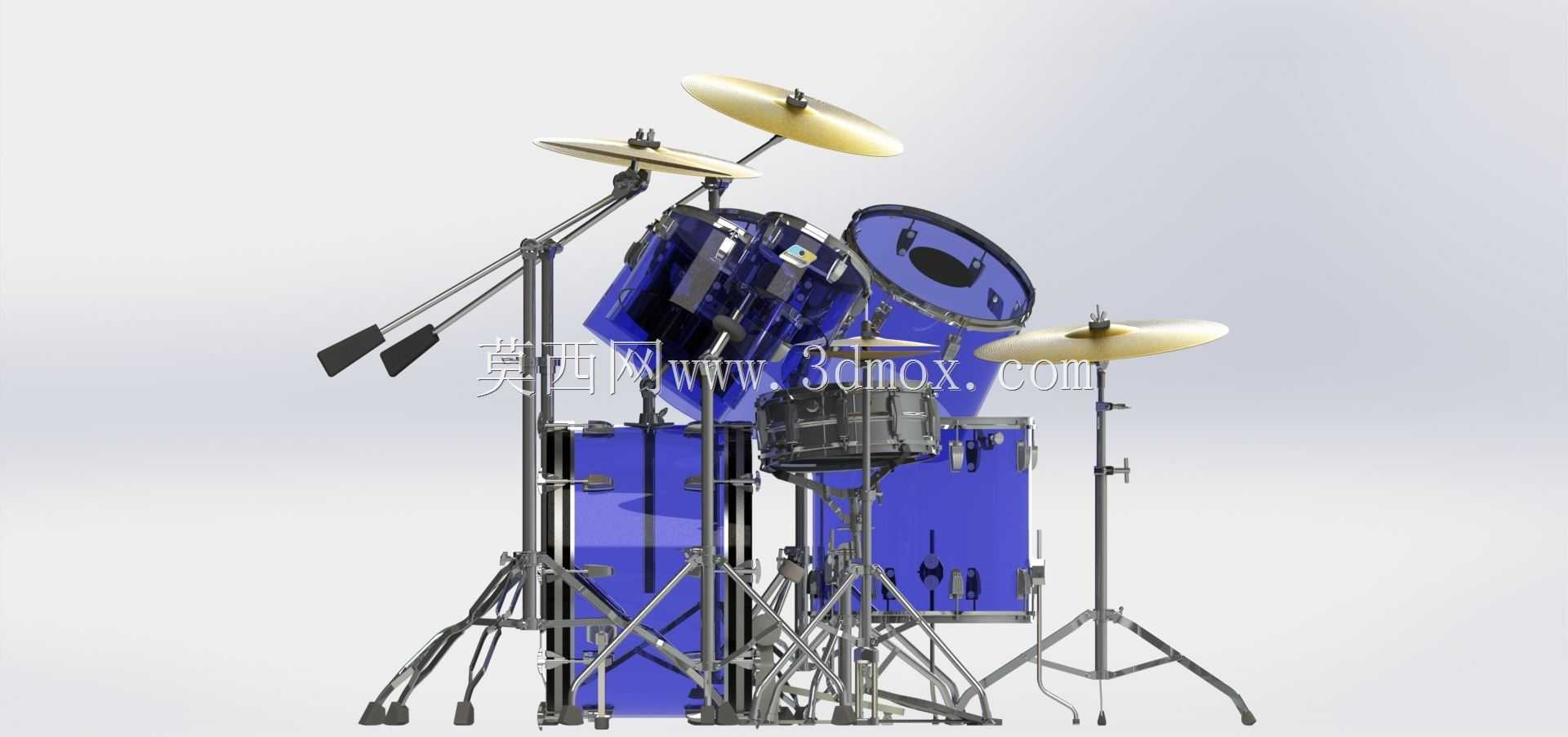

这套鼓组的结构设计首先围绕演奏时的操作可达性展开，所有鼓腔、镲片的安装位置都经过人体工学适配，底鼓放置在整套设备的中心靠前位置，作为整套鼓组的配重核心，其直径尺寸适配常规底鼓踏板的安装行程，踏板连接位预留了标准的夹具安装空间，不需要额外打孔即可适配市面主流的单踩、双踩踏板结构。两侧的嗵鼓通过独立的万向支架固定在底鼓上方的支架横梁上，每个支架的调节行程覆盖了15厘米的高度调整范围，同时支持360度水平旋转，能够适配不同身高、不同演奏习惯的鼓手调整打击角度，支架的锁紧结构采用楔形摩擦锁紧，调整到位后不会因为持续的打击震动出现位置滑移。落地嗵鼓布置在底鼓的右侧位置，采用三脚支撑结构，支脚底部带有橡胶防滑垫，支撑腿的伸缩调节范围覆盖20厘米，能够在不平整的舞台地面上通过调整三个支脚的伸出长度保证鼓身水平，避免鼓皮受力不均影响打击音色。军鼓的独立支架放置在底鼓与落地嗵鼓之间的操作空位，支架的篮式固定结构能够适配不同厚度的军鼓腔体，篮圈上的弹性缓冲垫可以隔绝支架传导的多余震动，避免军鼓产生不必要的延音共振。四片镲片分别通过斜杆支架固定在整套鼓组的外围位置，每根镲架的支脚都向外展开足够的支撑半径，保证快速重踩镲片时支架不会出现侧翻，镲片的固定座带有阻尼调节结构，能够调整镲片被打击后的摆动幅度，适配不同音乐风格的演奏需求。鼓腔部分采用透明材质设计，在建模时还原了腔体的薄壁结构，每个鼓腔的上下压圈都采用等距排布的拉紧螺丝结构，螺丝的安装位置与鼓皮的压合边界完全对齐，保证鼓皮张紧时受力均匀，不会出现局部松紧差异导致的音色偏移。整套鼓组的所有金属支架都采用薄壁钢管结构建模，在保证结构强度的前提下控制整体重量，方便演出时的搬运与快速拆装，各个连接部位的快拆结构都做了定位卡槽设计，拆装后重新组装不需要反复调整位置，能够快速还原到预设的安装状态。整套设备的安装边界覆盖了横向2.2米、纵向1.8米的矩形空间，高度方向最高的镲片安装位置距离地面1.9米，常规的室内演出舞台、小型排练室都能够容纳这套设备的摆放，不需要额外预留多余的操作空间。
