川崎ZX10R摩托车前叉外观结构建模

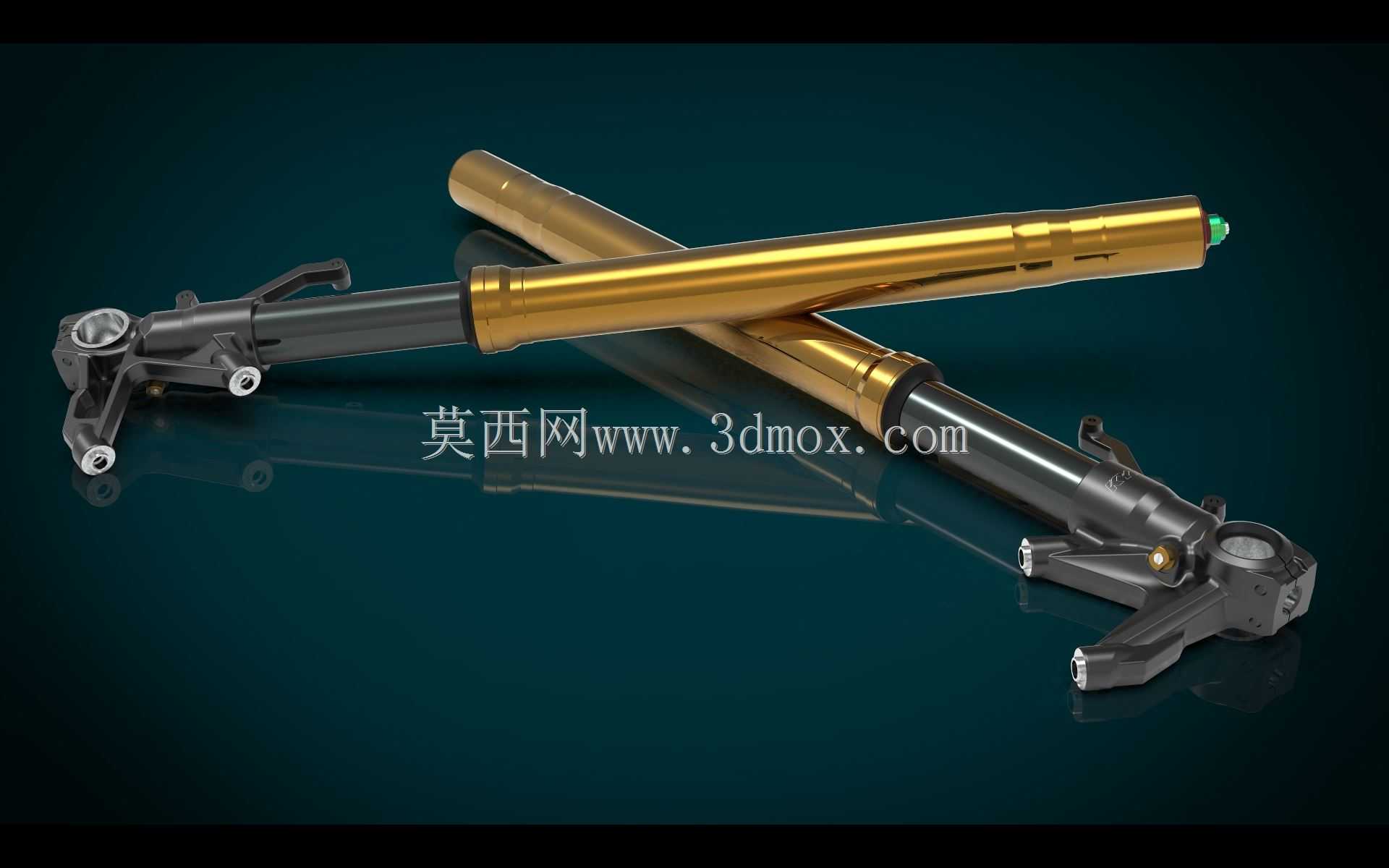

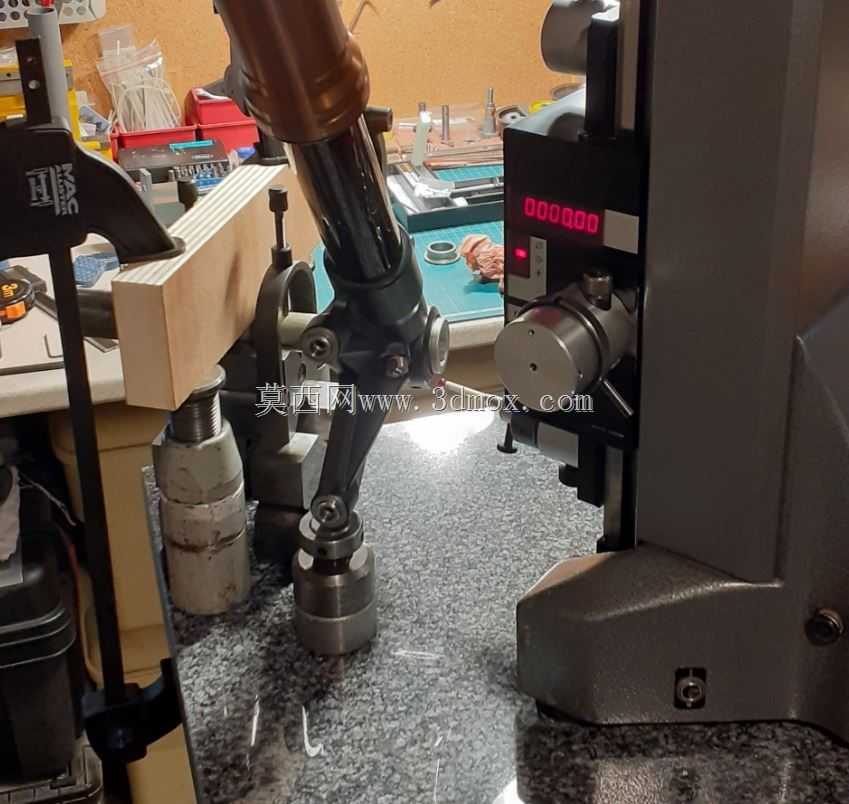

这款前叉是大排量运动摩托车前部悬挂系统的核心承载部件，日常赛道驾驶与公路高速行驶场景下，需要同时承担前轮导向、路面冲击缓冲、转向力传递的多重作用，建模过程中完全参照实车测绘数据还原外部结构，没有做简化处理。从实际装车的边界条件来看，前叉上端通过方向柱与上联板、下联板紧固，安装时需要保证两根叉管的平行度公差控制在合理范围，避免转向卡滞；下端轮轴安装位的开档尺寸与前轮轮毂、刹车卡钳支架的安装孔位完全匹配，装车后不会与挡泥板、辐射式卡钳产生运动干涉。设计层面上，倒置式的结构布局让刚性更强的外管处于上部靠近三角台的位置，能有效降低高速过弯时的前叉形变，金色的内管表面做了硬化处理，耐磨性能满足激烈驾驶时的频繁伸缩需求，叉管下部的阻尼调节结构、预载调整旋钮的外部造型都做了1:1还原，能直观看到各调节机构的位置布局。建模时先通过卡尺完成叉管各段直径、总长度、安装孔位间距的基础尺寸采集，再用Trimos测高仪完成各凸台、卡槽、安装座的空间位置定位，先搭建两根叉管的中心轴线作为基准，再逐段绘制外轮廓回转特征，最后添加上下联板连接座、卡钳安装耳、轮轴固定座这些附加结构，所有外部倒角、过渡圆角都参照实车的工艺特征还原，没有做夸张的艺术化修改。从功能特性来说，该部件除了通过内部油液、弹簧实现减震缓冲，外部的各安装位直接决定了前轮定位参数，建模时特意保留了刹车管路固定卡的安装位点、速度传感器的安装凸台，能直接用于摩托车前部总装的装配干涉检查，也可以作为外观改装方案设计的基础参考模型，帮助改装从业者提前确认改装件的安装空间是否充足，避免装车时出现尺寸不匹配的问题。
