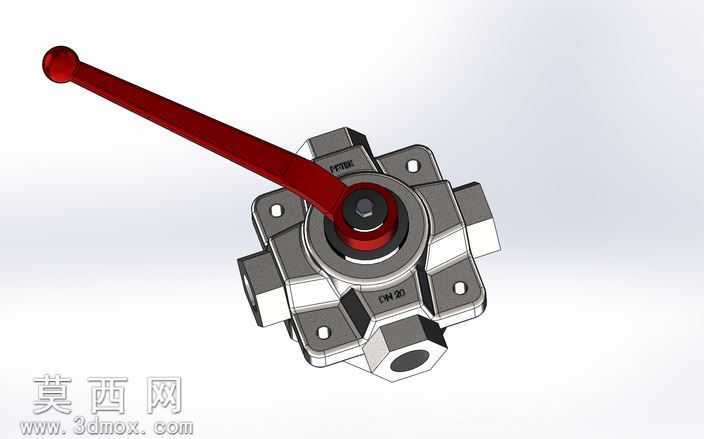

四通手动液压换向控制阀三维设计

本作品为手动控制的四通液压换向阀三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先梳理四通阀的功能逻辑与装配层级，将整体结构拆解为操作手柄、阀芯定位组件、阀体主体、多通接口端盖、密封安装结构、紧固件连接位六大核心模块，逐零件完成草图绘制、特征拉伸、倒角、阵列等建模操作，确保各零件尺寸匹配液压阀DN20通径的行业标准参数。建模阶段重点还原了手柄与阀芯的联动装配关系，对阀体上四个呈辐射状分布的流体通道做了等径贯通处理，精准还原接口处的内螺纹结构与安装法兰面的定位孔位，保证模型可直接用于后续的装配干涉检查与流体通路模拟。材质渲染阶段针对不同零件做了差异化材质赋予：操作手柄采用哑光红色工程塑料材质，模拟工业设备操作件的防滑耐磨质感；阀体主体采用银灰色铸钢材质，添加细微的铸造肌理与金属哑光反射效果，还原液压阀阀体的铸造成品质感；阀芯与密封配合面做了高亮金属抛光处理，区分运动配合面与固定结构面的视觉差异；安装孔位、边角处添加轻微的使用磨损质感，提升模型的真实感。结构设计上充分考虑手动四通阀的实际使用场景，手柄的摆动角度与阀芯的换向行程做了对应约束，四个接口的分布角度兼顾管路安装的操作空间，阀体上的安装固定孔位做了沉头处理，符合实际装配的紧固件安装要求，各零件之间的配合间隙严格参照液压元件的装配公差设置，既保证模型的结构合理性，也能直观展现四通阀的工作原理：通过扳动手柄带动内部阀芯转动，改变四个流体通道的连通状态，实现液压回路的流向切换功能。整体建模过程遵循工业液压元件的设计规范，未添加冗余装饰结构，所有特征均服务于功能表达与装配还原，渲染效果清晰区分不同结构部件，可用于液压系统教学演示、产品方案展示、虚拟装配实训等场景。
