哈斯TR160Y加工中心四轴转台结构

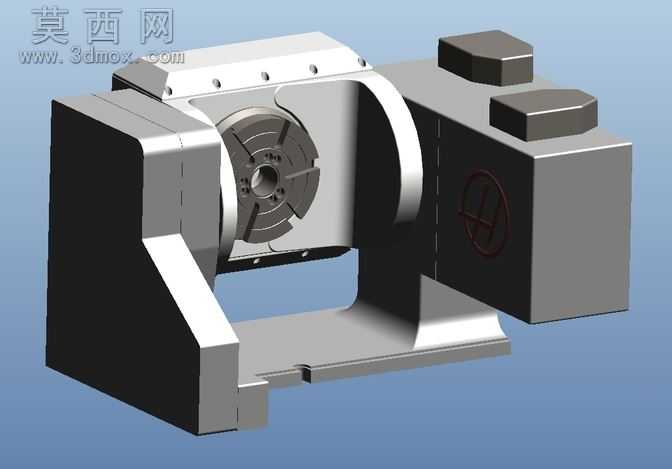

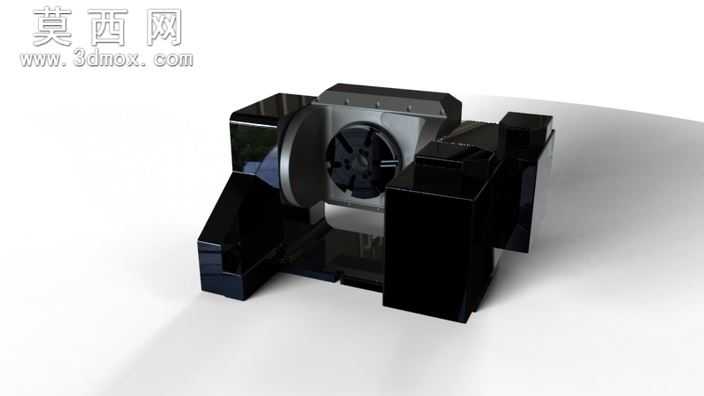

本模型为哈斯TR160Y加工中心配套四轴转台的三维数字化建模成果，建模过程严格遵循哈斯原厂TR160Y转台的实际尺寸比例与结构特征，采用自底向上的装配建模思路完成整体搭建。建模阶段首先完成核心承载基座的实体构建，针对基座的L型支撑结构、安装定位槽、加强筋布局做了精准还原，通过拉伸、切除、倒角等基础特征命令完成基座主体造型，对基座表面的安装孔位做了阵列化处理，保证孔位间距、孔径尺寸与实际安装标准完全匹配。其次完成回转主轴单元的建模，对主轴前端的卡盘安装法兰、定位锥面、锁紧机构做了细节刻画，还原了主轴内部的传动连接结构特征，保证主轴与基座轴承位的装配公差符合实际设计要求。随后完成尾座支撑单元的建模，针对尾座的可调顶尖结构、锁紧手柄、滑动导向槽做了特征还原，尾座与基座导轨的配合面做了贴合度处理，保证尾座可沿基座导轨实现行程调节的装配逻辑。模型还对转台的外置驱动单元做了外观与结构还原，包括驱动电机外壳、接线端口、散热筋结构，以及驱动单元与主轴的连接传动部位的特征呈现。材质渲染阶段，针对基座、尾座等铸铁材质部件赋予了哑光深灰金属材质，调整材质粗糙度模拟铸铁件的喷砂表面质感；针对主轴、法兰等加工面赋予了亮面金属材质，添加轻微反光效果体现机加工表面的精度特征；针对驱动单元外壳、手柄等工程塑料部件赋予了半哑光黑色材质，区分不同部件的材质属性。整体装配过程中严格校验各部件的装配约束关系，保证主轴回转轴线与尾座顶尖轴线的同轴度符合四轴转台的精度要求，各活动部件的运动行程与实际产品参数保持一致，完整还原了该款四轴转台的结构组成与装配逻辑，可用于加工中心工艺布局仿真、四轴加工编程参考、机床附件结构教学等场景。
