Bonelle工具刀具磨床三维结构模型

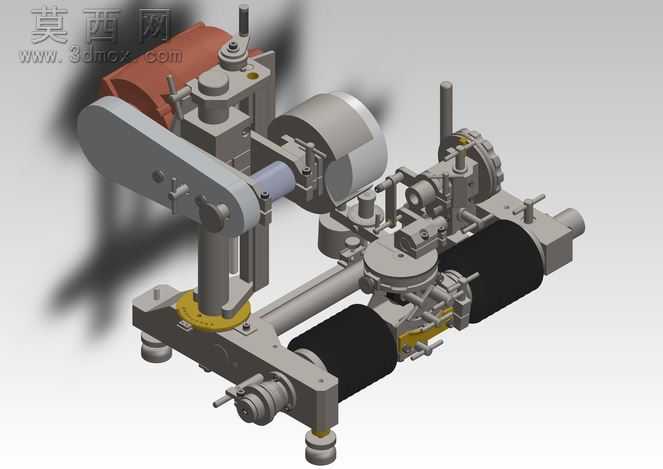

本模型为Bonelle工具与刀具磨床的完整三维结构模型，整体建模过程严格遵循机械设计规范，对磨床的各个功能模块进行了1:1比例的还原，完整呈现了这类小型专用磨床的机械构造与装配逻辑。建模过程中对磨床的支撑底座、进给导轨、磨削主轴、工件装夹机构、调节摆臂、驱动组件等核心结构都做了精细化的特征构建，每一处连接位、紧固件安装位、调节刻度位都按照实际机械结构的尺寸逻辑进行绘制，没有出现结构缺失或者装配干涉的问题。模型在材质渲染上区分了不同零部件的材质属性，机身铸铁部件赋予了哑光金属灰的材质，磨削砂轮、传动辊、调节手轮等运动部件分别匹配了对应的材质表现，橡胶减震脚垫、绝缘部件等非金属件也做了差异化的材质区分，整体渲染效果能够清晰展现磨床的结构层次，方便使用者快速识别各个功能模块的位置与作用。从结构设计来看，这款磨床采用了卧式双轴布局，搭配可多角度调节的摆臂式磨削头，既能够完成小型刀具的刃口磨削作业，也可以适配不同类型小型工具的修磨需求，底座的可调支撑脚能够保证设备安装时的水平度，多组进给调节机构可以实现磨削进给量的精准控制，装夹工位的可调夹具能够适配不同尺寸规格的刀具与工具装夹，整体结构紧凑，功能集成度高，充分体现了小型专用工具磨床的设计思路。建模过程中对原参考结构做了适配公制标准的优化，将原有英制紧固件替换为公制标准件，对部分存在欠定义的装配结构做了约束补全，保证整个装配体的结构合理性，所有活动部件的运动行程都按照实际机械逻辑做了限位约束，能够直观模拟磨床的调节与作业动作，可作为工具磨床结构学习、小型磨削设备改造设计、机械原理教学的参考模型，也可用于相关设备的方案展示与结构验证。
