龙门式等离子数控切割设备三维设计

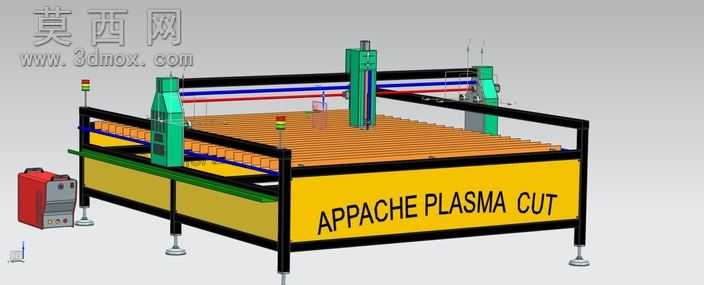

本模型为龙门式等离子数控切割设备的完整三维设计成果，建模过程中严格遵循工业等离子切割机的实际生产制造标准，对设备各组成部分进行了1:1比例的精细化还原。整体建模从设备的承载底座开始搭建，底座采用方管焊接框架结构设计，模型中清晰还原了底部可调支撑脚的螺纹调节结构、侧边黄色防护围板的折弯成型细节，以及围板表面标识区域的排版设计，材质上为金属框架赋予了哑光黑的喷塑质感，黄色围板采用了工业设备常用的警示黄烤漆材质，还原真实设备的视觉效果。工作台部分还原了等离子切割专用的栅格承托台面，栅格条采用等距排列的耐磨钢材质设计，既能够稳定承托待切割的金属板材，又可以避免切割过程中熔渣堆积损伤台面，模型中对栅格条的安装卡槽、定位结构都做了细致刻画，还原实际装配的逻辑关系。龙门行走部分是设备的核心运动结构，模型中还原了双侧纵向导轨的安装定位结构、横向横梁的方管焊接结构，以及横梁上的横向行走导轨、齿条传动结构，两侧的纵向行走支座做了模块化的结构设计，清晰展示了伺服电机安装位、传动齿轮啮合位置、滑块与导轨的配合关系，材质上为传动部件赋予了镀铬金属的亮面质感，区分于机架的哑光材质。切割执行单元部分，还原了等离子割炬的升降调节结构、自动调高装置的安装位，以及割炬周边的管线排布，包括气路管路、信号线缆的走线路径都做了合理规划，同时还原了设备侧边的等离子电源柜的完整结构，包括电源柜的散热格栅、操作面板、接口位置都做了细致建模，设备上的状态警示灯、操作按钮等细节部件也都完整呈现。整体建模过程中充分考虑了设备的运动干涉问题，各运动轴的行程范围都按照实际设备参数做了限位设计，所有部件的装配关系符合机械设计规范，既可以作为数控切割设备的结构设计参考，也可用于相关设备的教学演示、方案展示使用，完整还原了工业等离子切割机从机架到执行末端的全结构细节。
