可3D打印的雷神之锤摆件结构设计

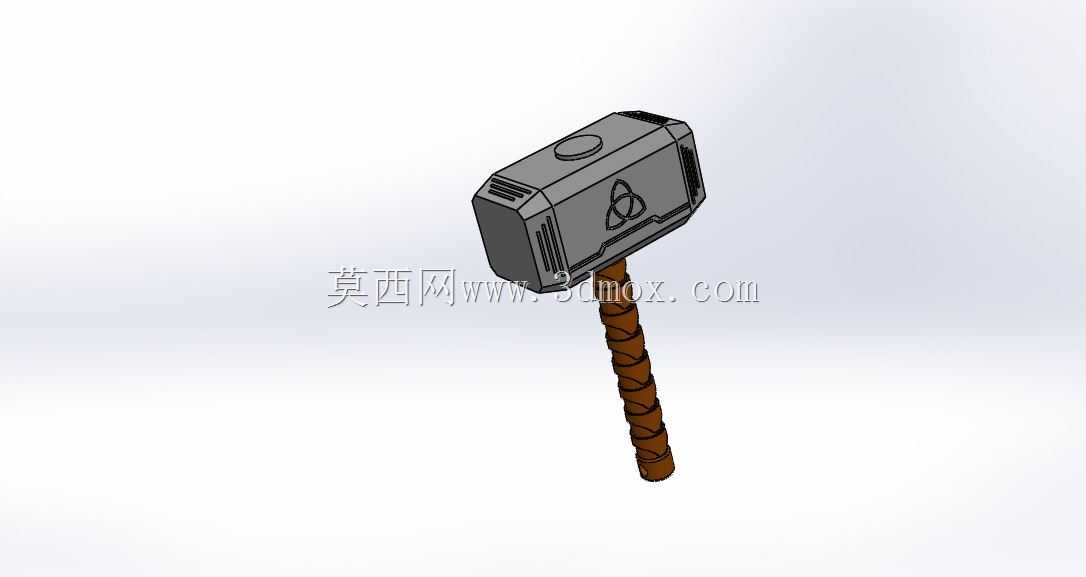

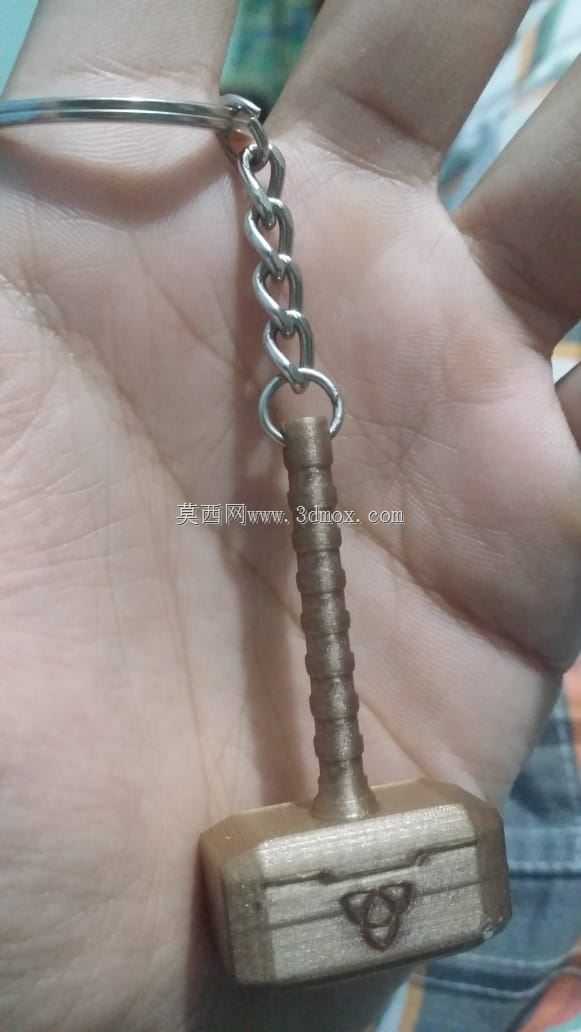

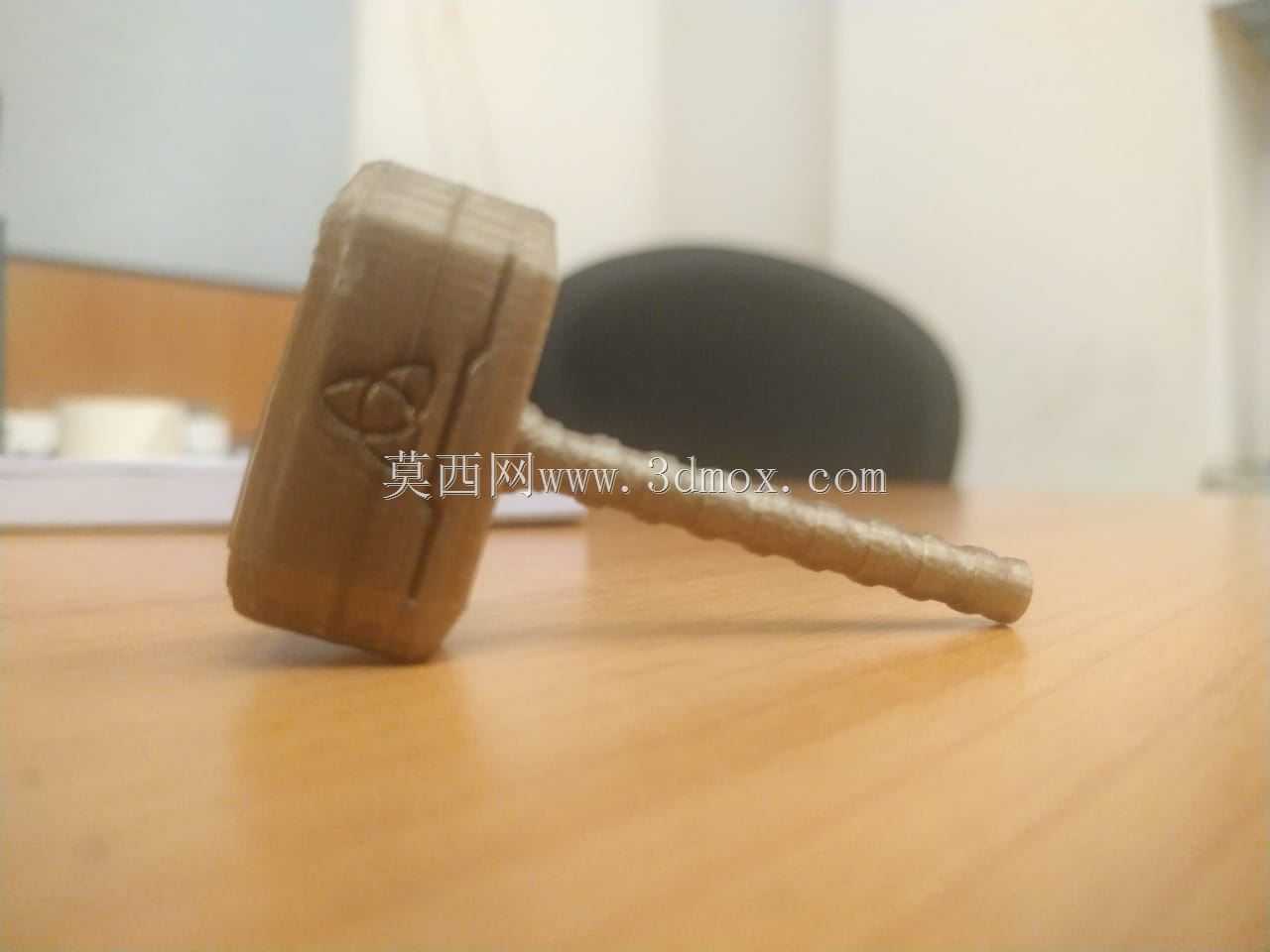

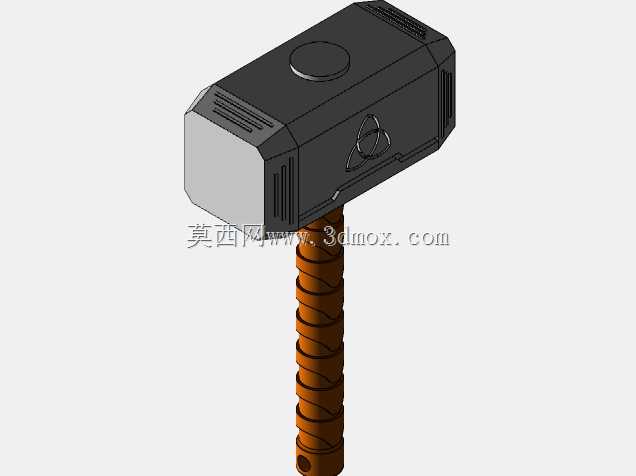

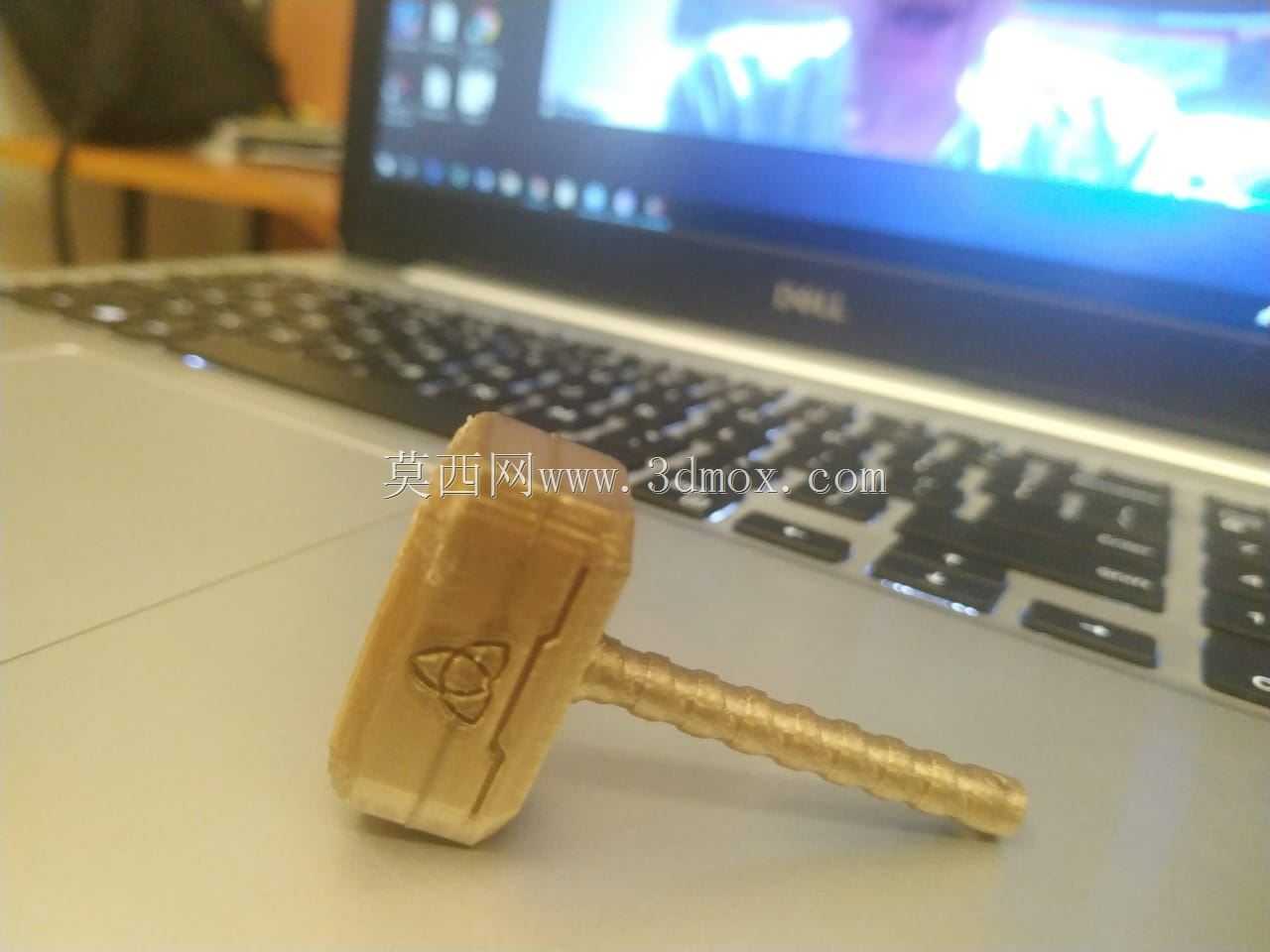

这款雷神之锤的结构设计，核心适配桌面级FDM3D打印的成型特性，整体拆分思路围绕无支撑打印、减少后期打磨工作量展开，锤身与握柄采用分体式拼接结构，拼接处做了0.2mm的公差预留，适配PLA、ABS等常用打印耗材的热胀冷缩特性，打印完成后可直接通过过盈配合完成组装，无需额外粘接剂即可保证结构连接强度。从实际应用场景来看，该模型既可以作为影视周边手办的桌面摆件，也可作为3D打印教学的实操案例，帮助建模学习者掌握曲面过渡、特征阵列、装配公差预留的实操技巧，同时也能作为SolidWorks等三维软件建模练习的典型参照，帮助学习者理解对称结构建模、装饰特征排布的设计逻辑。外形设计上，锤身主体采用方正切角的轮廓，还原影视道具的厚重质感，表面的三角装饰特征采用浅浮雕结构，凸起高度控制在1.2mm，既保证视觉辨识度，又避免打印过程中出现特征脱落、层间结合力不足的问题；握柄部分采用等距环形防滑纹理，纹理深度0.8mm，握持时的摩擦力符合日常手持把玩的受力需求，握柄与锤身的连接段做了锥形过渡，避免直角连接处出现应力集中，提升打印成品的抗摔性能。尺寸设计上，整体长度控制在120mm左右，锤身截面尺寸为40mm*40mm，适配大多数桌面级3D打印机的成型平台尺寸，无需拆分平台即可一次性完成单个零件的打印，打印摆放时可将锤身的最大平面贴附打印平台，减少翘边风险，握柄可沿轴向水平摆放，无需添加支撑即可完成纹理部分的成型。设计过程中针对3D打印的层纹特性，所有外露的棱边都做了R0.5mm的圆角处理，弱化层纹带来的粗糙感，同时避免打印完成后锐边划手的问题；锤身的内部做了10%填充率的镂空结构预设，既减少打印耗材的消耗，又能保证整体结构的刚性，不会因为空心结构导致锤身受压变形。从结构验证的角度来看，该模型的装配公差经过多次打印调试，拼接处的松紧度适中，反复拆装不会出现松动或者卡滞的问题，表面装饰特征的尺寸经过优化，不会因为打印精度误差出现特征模糊、变形的情况，即使是入门级的桌面3D打印机，也能打印出辨识度较高的成品效果。
