可3D打印迷你伽马型斯特林发动机结构设计

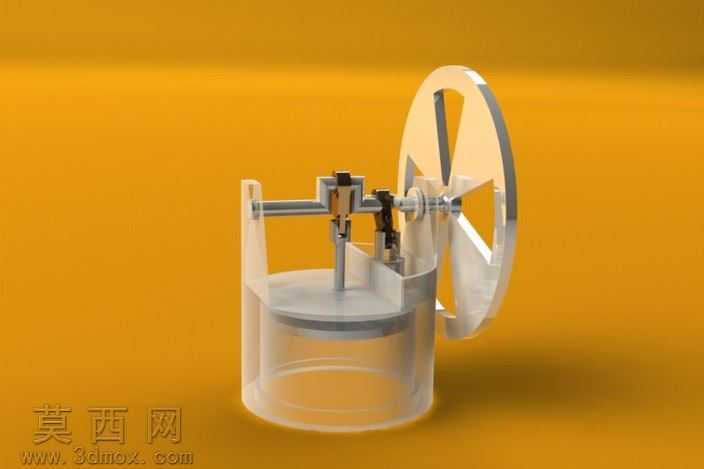

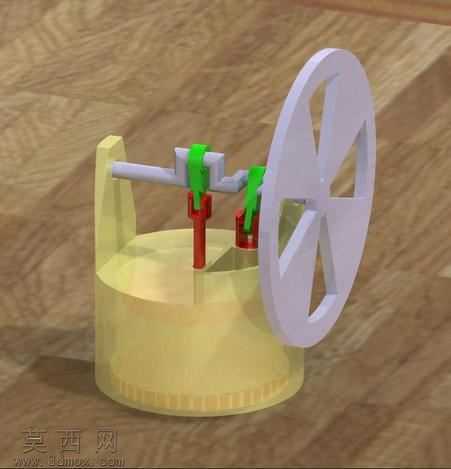

本作品为面向教育演示场景设计的迷你伽马构型斯特林发动机三维模型，整体建模过程严格遵循3D打印的工艺约束，所有零件均适配Objet Alaris30型号光固化3D打印机的成型精度要求，无悬空无支撑的易失败结构，拆分后的零件壁厚均匀控制在1.2mm-2mm区间，既保证打印成品的结构强度，又避免厚壁件打印过程中出现的形变、开裂问题。建模阶段采用自底向上的装配设计思路，首先完成核心动力组件的参数化建模：包含置换气缸、动力活塞、配气活塞杆、曲柄连杆机构、惯性飞轮等核心零件，各运动副之间预留0.15mm的装配间隙，既保证打印完成后无需二次打磨即可顺利装配，又能避免间隙过大导致的气密性不足问题。材质与渲染阶段，针对透明气缸部件采用半透明磨砂PMMA材质，调整折射参数为1.49、粗糙度0.12，还原透明树脂打印件的通透质感；金属传动部件采用哑光铝合金材质，金属度设置为0.8、粗糙度0.35，模拟机加工金属零件的细腻磨砂质感；惯性飞轮采用双色材质设计，轮辐为亮面抛光金属、轮缘为深色哑光工程塑料，通过分层材质设置强化零件的视觉层次感；背景采用暖橙色哑光背景板，搭配三点布光方案，主光源从侧上方45度投射，补光弱化零件暗部死黑，轮廓光勾勒飞轮与透明气缸的边缘轮廓，最终渲染图清晰展现发动机的整体装配关系与运动结构逻辑。结构设计上采用伽马型斯特林发动机的经典布局，动力气缸与配气气缸采用错位布置，通过独立的连杆机构连接至同一曲轴，大幅缩小了整机的体积尺寸，整机高度仅为120mm左右，可放置于桌面作为动态演示教具；所有传动零件均做了圆角过渡处理，既避免3D打印过程中的应力集中问题，也提升了成品的握持安全性；气缸底座采用一体化设计，减少装配环节的密封点位，降低组装后的漏气风险，保证发动机可通过外部小幅加热即可顺利启动运转，直观展示外燃机的热能转换原理，适合作为机械原理教学的实体演示道具，帮助学习者快速理解斯特林循环的工作过程与机械传动逻辑。
