多色拼接螺旋弹性构件结构设计

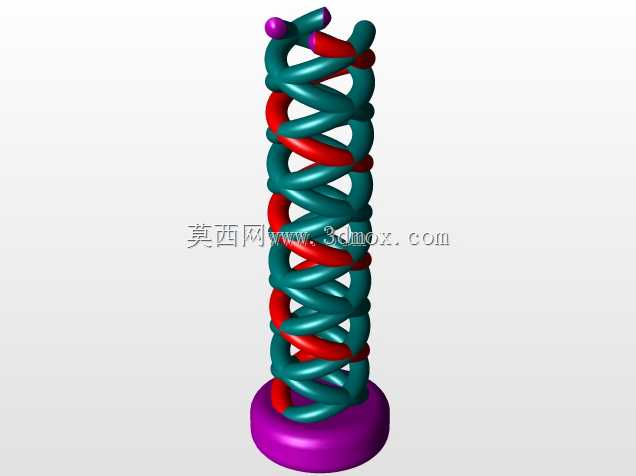

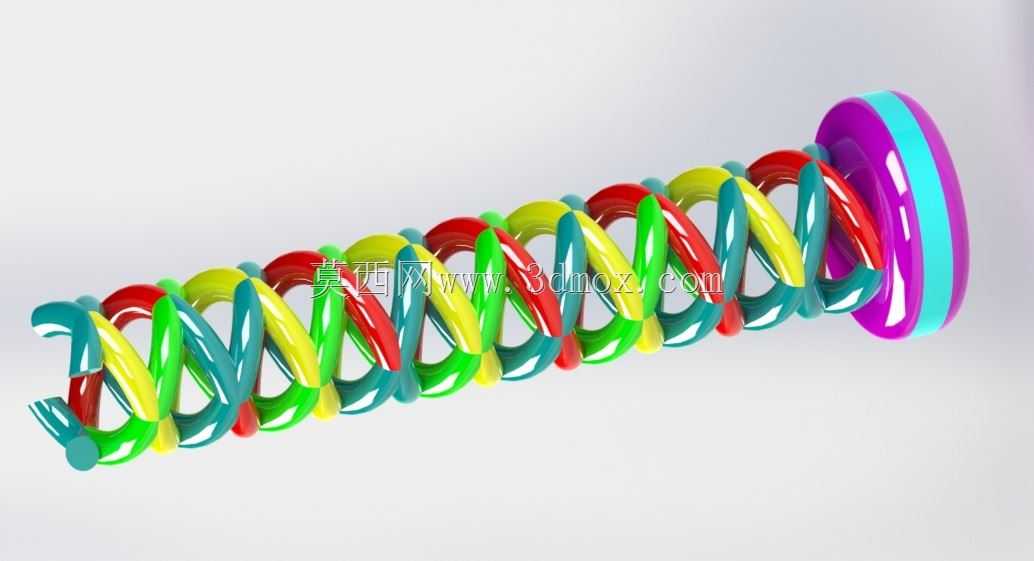

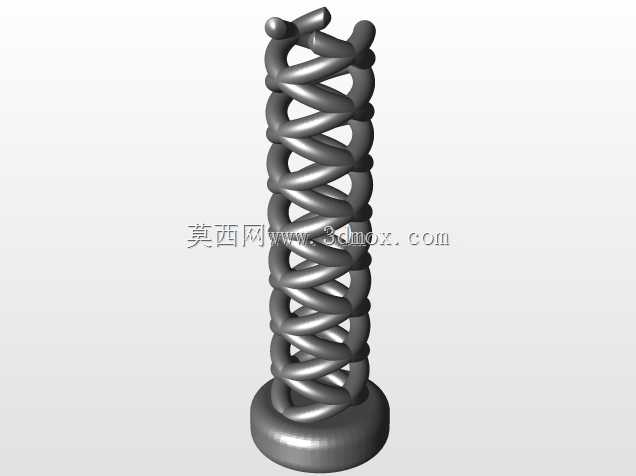

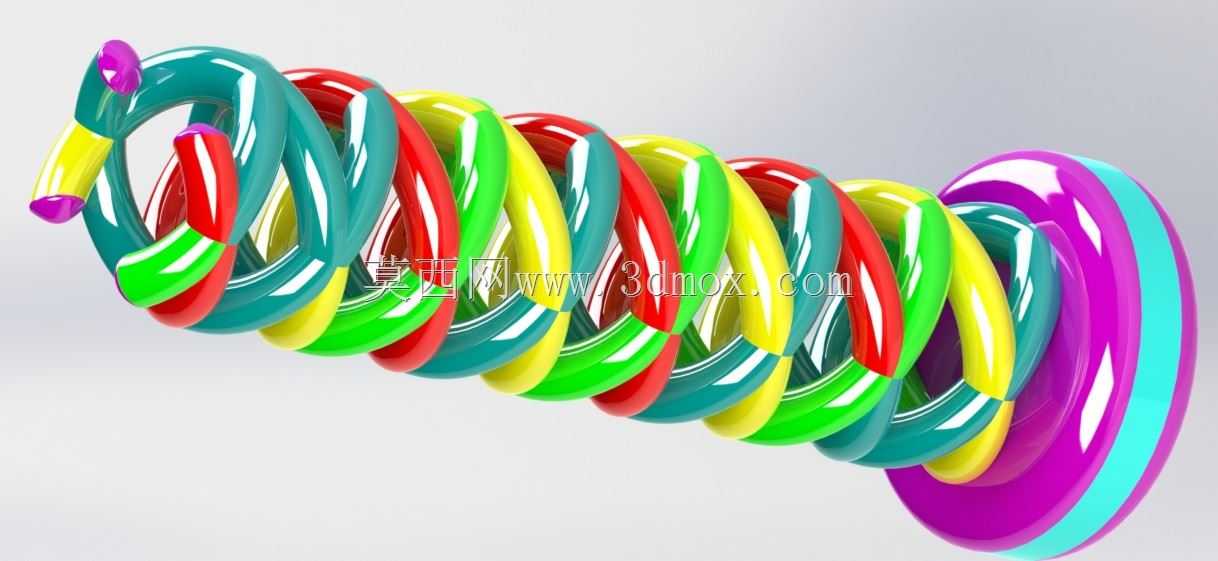

这类螺旋弹性构件在轻工输送、文创装置、小型减振工位的应用场景十分广泛，区别于常规金属圆柱螺旋弹簧，该构件采用多段彩色曲面拼接的结构形式，在满足基础弹性形变需求的同时，可通过不同颜色的分段标识快速区分形变区间，在教学演示装置、儿童益智玩具结构、展会互动装置中能够直观展示螺旋传动的形变过程，无需额外加装标识件即可让观察者快速判断螺旋的伸缩行程。从设计思路来看，该构件采用镜像螺旋扫掠的建模逻辑，先绘制单段变径螺旋引导线，再以圆形截面沿引导线扫掠生成基础螺旋体，之后通过镜像阵列生成多组交错的螺旋环，每一组螺旋环采用独立的曲面实体构建，相邻环之间预留0.2mm的装配间隙，避免伸缩过程中出现曲面干涉。构件的整体外形为等径圆柱螺旋形态，两端设置有环形限位挡边，安装时可直接卡入对应直径的安装槽内，无需额外设计固定卡扣，安装边界的径向尺寸比螺旋主体外径大4mm，轴向安装长度为螺旋自由长度的85%，预留15%的初始压缩量，避免安装时出现过压损坏。从功能特性来看，该构件的多段彩色结构并非仅做外观装饰，每一种颜色对应一段独立的螺旋受力段，不同颜色段的截面直径存在细微差异，靠近两端的彩色段截面直径比中间段大1mm，能够在两端受力时提供更大的支撑刚度，中间段截面稍小，可提供更平顺的弹性形变行程，这种变刚度螺旋结构在小型缓冲工位中能够适配不同冲击力的缓冲需求，当冲击力较小时仅中间段产生形变，冲击力超过阈值后两端段同步参与形变，避免硬冲击对安装基座造成损伤。建模过程中需要重点控制螺旋扫掠的扭转角度，每一圈螺旋的扭转角度保持一致，相邻彩色段的拼接面采用相切约束，避免拼接处出现棱角应力集中，同时所有曲面均做R0.5mm的圆角过渡，即使采用光敏树脂3D打印制作，也不会出现层纹堆积导致的卡滞问题。在实际装配测试中，该构件的最大压缩行程可达到自由长度的40%，反复伸缩1000次后不会出现永久形变，彩色分段的结构也便于运维人员快速检查构件的磨损位置，若某一颜色段出现磨损发白，可直接定位到对应的受力异常位置，无需整体拆解构件即可完成故障排查。这类螺旋构件也可适配小型物料的螺旋输送通道，将其内置在透明输送管内，通过缓慢转动即可带动小型颗粒物料沿螺旋槽向前输送，彩色分段的结构可直观观察物料的输送速度，若某一段出现物料卡滞，可通过对应颜色段的转动异常快速定位堵点，大幅降低小型输送装置的运维难度。
