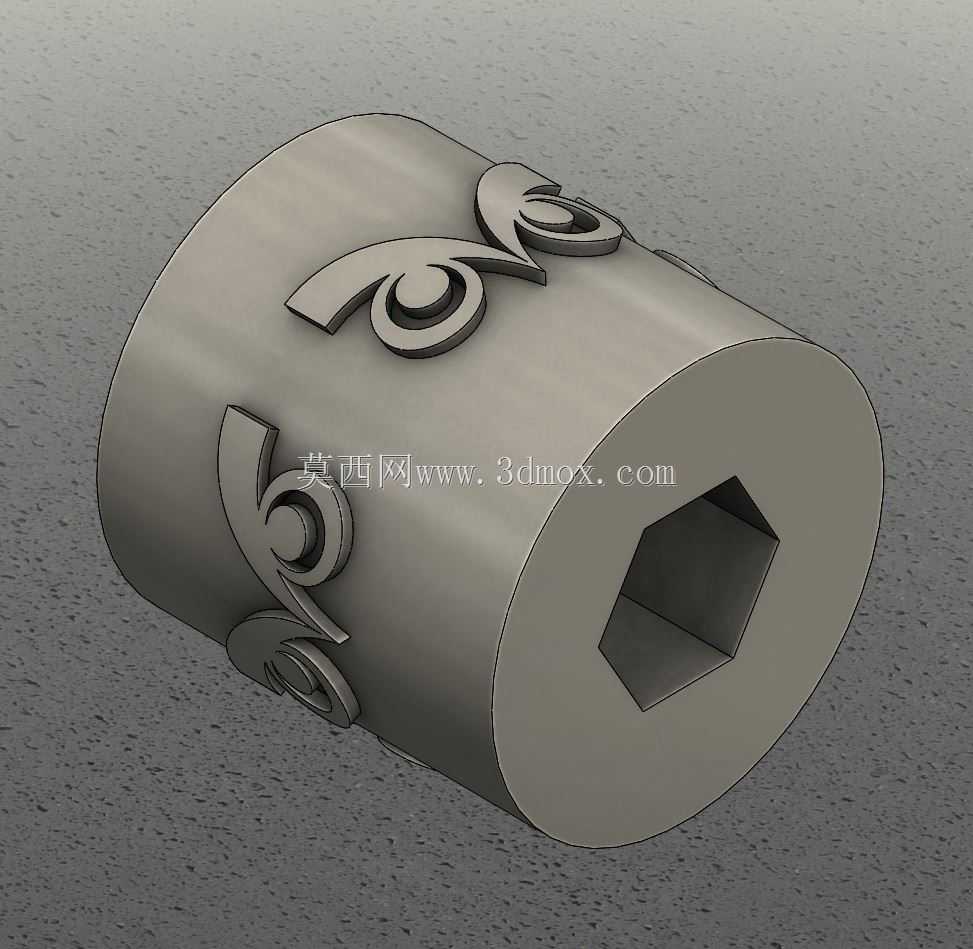

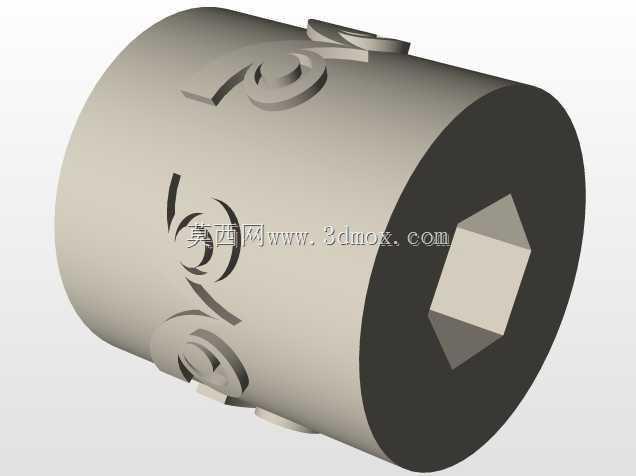

带猫头鹰浮雕的皮带印花辊筒结构

该辊件主要应用于皮革制品加工环节的皮带表面压花工序，是皮带压花设备上的核心工作部件，安装在压花机的上下辊轴工位，工作时通过辊面与皮革坯料的滚动挤压，将预设的浮雕纹样转印到皮带表面，形成统一的装饰纹理。辊体整体采用圆柱式结构设计，一端加工有内六角传动孔，可直接与设备的六角传动轴配合，无需额外加装键槽或联轴器，既简化了安装步骤，也能保证传动过程中无打滑间隙，压花对位精度更易控制。辊面的猫头鹰纹样采用凸起式浮雕设计，纹样高度根据皮革压花的吃料深度设定，既保证压印后纹理清晰饱满，也不会因凸起过高导致皮革被压穿或出现撕裂痕迹，纹样边缘做了微小的圆弧过渡处理，避免压合时锐角切割皮革纤维，延长坯料的成品合格率。设计阶段优先考虑了辊体的动平衡性能，所有浮雕结构沿辊身周向做对称布局，避免高速转动时出现偏载抖动，保证压花过程中压力均匀，整根皮带的纹理深浅一致。安装边界上，辊体外径适配常规小型皮带压花机的辊位安装间距，内六角孔的尺寸匹配行业通用的传动六角轴规格，无需对现有设备做改造即可直接替换原有光辊或其他纹样辊件，适配性较强。辊体的工作面做了硬化处理思路预留，实际加工时可根据生产批量选择表面淬火或镀硬铬工艺，提升浮雕部分的耐磨性能，满足长时间连续生产的损耗要求。纹样的排布间距参考常规皮带的装饰段间隔设计，滚动压合时纹样可连续衔接，不会出现断纹或错位的情况，压印出的猫头鹰纹理线条流畅，造型做了简化处理，既保留猫头鹰的识别特征，也避免过于细碎的结构在压印时出现填充不实的问题，同时也降低了辊面加工的工艺难度，减少细小凸起在生产过程中崩损的概率。辊体的长度尺寸适配常见的男士皮带宽度范围，压花作业时可一次完成整幅宽度的纹理压印，无需多次对位走料，有效提升加工效率。
